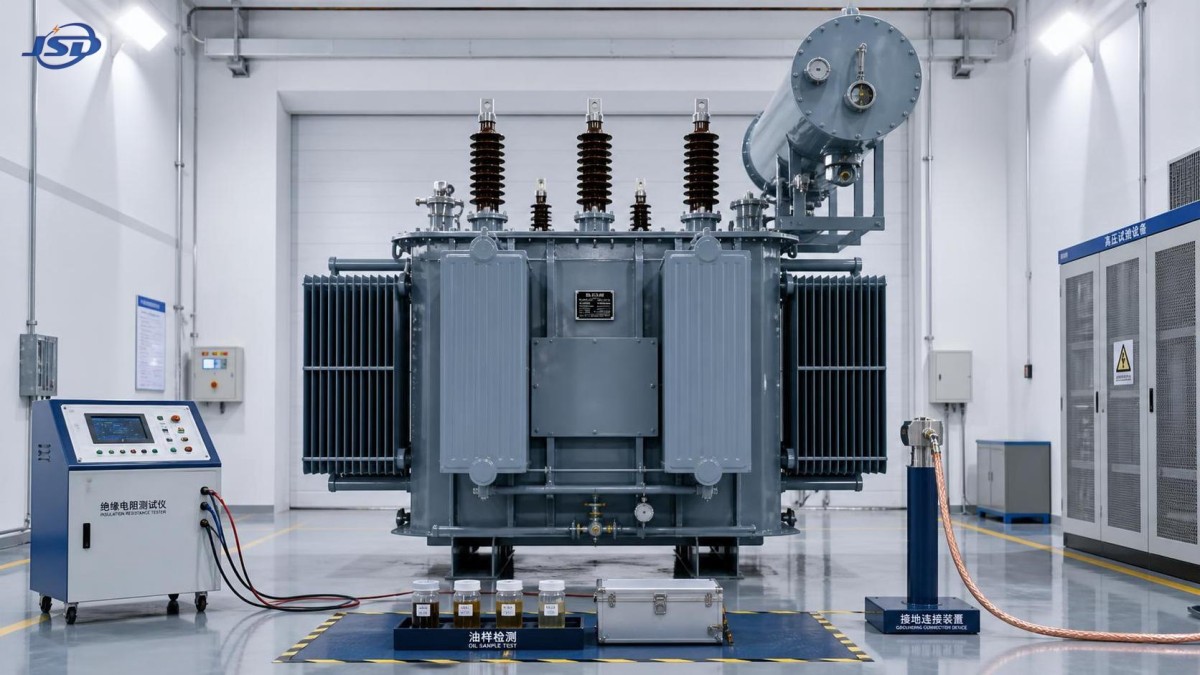

Quels essais et quelles normes un transformateur immergé dans l’huile doit-il satisfaire avant réception ?

C’est un problème courant le jour de la réception : le transformateur immergé dans l’huile est déjà sur site, les travaux de génie civil sont presque terminés et le calendrier d’installation est sous pression. Le fournisseur a fourni un dossier d’essais, mais les documents ne répondent pas immédiatement aux questions les plus importantes : Les essais corrects ont-ils été réalisés ? Les valeurs enregistrées correspondent-elles à la conception approuvée ? Le transformateur a-t-il été endommagé pendant le transport ? Peut-il être mis sous tension sans créer un risque évitable lié à l’isolation, à l’échauffement ou à la protection ?

Un transformateur peut sembler intact tout en présentant des défauts cachés. Une connexion interne desserrée, une huile contaminée par l’humidité, une position de prise incorrecte, une rigidité diélectrique insuffisante ou un déplacement des enroulements lié au transport peuvent ne pas être visibles lors d’une inspection visuelle. Si ces problèmes ne sont pas détectés, les conséquences peuvent inclure un échec de mise sous tension, un déclenchement inattendu de relais, des fuites d’huile, une surchauffe et des investigations de défaut complexes après la mise en service de l’unité. Un processus de réception fiable combine donc l’examen de la documentation d’usine, l’inspection physique, la vérification sur site et une compréhension claire des normes régissant chaque essai.

Commencer par le contrat, et non par le rapport d’essai

Avant d’examiner les valeurs mesurées, confirmez la base technique selon laquelle le transformateur immergé dans l’huile a été fabriqué. Un résultat d’essai n’est utile que s’il est comparé à une exigence convenue. La spécification d’achat, les plans approuvés, la fiche technique, le programme de plaque signalétique et le plan d’inspection et d’essais doivent identifier l’édition de norme applicable, la puissance assignée, le rapport de tension, le groupe vectoriel, l’impédance, la classe de refroidissement, le niveau d’isolation, la plage de prises, la disposition des bornes, les accessoires et les essais requis.

Pour de nombreux projets internationaux, la référence principale est la série IEC 60076. Selon la conception et le service du transformateur, les parties pertinentes comprennent couramment IEC 60076-1 pour les exigences générales, IEC 60076-2 pour l’échauffement, IEC 60076-3 pour les niveaux d’isolation et les essais diélectriques, IEC 60076-5 pour la tenue aux courts-circuits, IEC 60076-7 pour les recommandations de charge et IEC 60076-10 pour la détermination du niveau sonore. Les projets appliquant les pratiques nord-américaines peuvent plutôt spécifier des normes IEEE C57, telles que IEEE C57.12.00 et IEEE C57.12.90. Les exigences nationales, les spécifications des services publics ou les codes locaux de réseau peuvent ajouter d’autres obligations.

Ne supposez pas que chaque essai répertorié dans une norme est automatiquement requis pour chaque unité. Les normes distinguent les essais individuels, les essais de type, les essais spéciaux et les essais requis par accord. L’équipe de réception doit identifier la catégorie applicable avant de considérer un rapport manquant comme acceptable ou non conforme.

Distinguer les essais individuels des preuves de capacité de conception

Les essais individuels sont effectués sur chaque transformateur fabriqué et constituent la base de la réception en usine. Ils vérifient que l’unité individuelle est conforme à ses caractéristiques électriques spécifiées et qu’elle a passé les contrôles diélectriques essentiels. Les essais de type démontrent les caractéristiques d’une conception représentative, tandis que les essais spéciaux sont demandés lorsque l’application, la spécification de l’acheteur ou le profil de risque exige une confirmation supplémentaire.

Une erreur fréquente consiste à accepter un certificat d’essai de type comme substitut à un essai individuel propre à l’unité. Par exemple, un précédent rapport d’échauffement peut étayer la conception, mais il ne prouve pas que l’unité particulière livrée présente le rapport correct, l’impédance correcte, la résistance d’enroulement correcte, un état d’huile adéquat ou les performances d’essai diélectrique requises. À l’inverse, demander un essai complet d’échauffement sur chaque transformateur de distribution standard peut être inutile, sauf si le contrat l’exige explicitement.

La question pratique n’est pas « Le fournisseur dispose-t-il de certificats ? » mais « Le transformateur fourni dispose-t-il de preuves traçables attestant que toutes les exigences contractuelles et de réception applicables ont été satisfaites ? »

Les enregistrements d’essais en usine qui méritent une attention particulière

Les enregistrements d’essais individuels doivent être complets, lisibles, datés et liés au numéro de série du transformateur. Ils doivent indiquer la méthode d’essai, la norme pertinente, les valeurs mesurées, les détails des instruments lorsque requis et le résultat final. Un simple cachet « réussi » sans données est rarement suffisant pour un équipement critique.

Vérification du rapport, de la polarité, du groupe vectoriel et des prises

L’essai de rapport de transformation confirme que la transformation de tension réelle correspond à la plaque signalétique et à la conception approuvée. Les mesures doivent être examinées à chaque position de prise disponible, et non uniquement à la prise nominale. Des connexions de rapport ou de prises incorrectes peuvent créer des problèmes de fonctionnement en parallèle, des erreurs de régulation de tension ou des retards de mise en service.

Pour les unités triphasées, la vérification du groupe vectoriel et du déphasage est tout aussi importante. Le groupe vectoriel indiqué doit correspondre à la conception du système et au schéma de protection. Un transformateur présentant une relation de phase incorrecte peut être impossible à mettre en parallèle avec les équipements existants et peut provoquer de graves erreurs dans les raccordements de comptage ou de protection.

Mesure de la résistance des enroulements

L’essai de résistance des enroulements aide à révéler les mauvais joints, les conducteurs endommagés, les problèmes de contacts du changeur de prises et les erreurs de connexion des enroulements. Les valeurs doivent être enregistrées pour chaque phase et chaque prise, selon le cas. Comme la résistance du cuivre et de l’aluminium varie avec la température, les comparaisons doivent utiliser des valeurs corrigées ou des températures d’essai clairement documentées.

Des écarts importants entre phases, des variations inexpliquées entre positions de prises adjacentes ou des valeurs qui diffèrent sensiblement des données de référence d’usine nécessitent une investigation. La bonne réponse n’est pas de fixer une limite universelle arbitraire en pourcentage ; la disposition des conducteurs, la conception des enroulements, la température d’essai et la configuration du changeur de prises influencent tous l’interprétation. Comparez des éléments comparables et exigez du fabricant qu’il explique toute tendance anormale.

Essai de tension d’impédance et de pertes en charge

L’impédance de court-circuit affecte les calculs de courant de défaut, la régulation de tension et la capacité à faire fonctionner des transformateurs en parallèle. L’impédance mesurée doit être comprise dans la tolérance indiquée par la spécification ou la norme applicable. Les résultats des pertes en charge sont généralement obtenus lors de cet essai et doivent également être comparés aux valeurs garanties dans les conditions de référence indiquées.

Une variation inattendue de l’impédance n’est pas seulement une question de rendement. Elle peut indiquer un écart par rapport à la géométrie d’enroulement spécifiée ou créer des difficultés de coordination dans le système en aval. Vérifiez la fréquence assignée, la position de prise, la base de correction de température et le raccordement d’essai avant de tirer des conclusions d’un écart.

Pertes à vide et courant d’excitation

Les essais de pertes à vide et de courant d’excitation fournissent des informations utiles sur le noyau magnétique et le comportement lors de la mise sous tension. Les valeurs doivent être examinées par rapport aux limites garanties dans la spécification de commande. Des pertes à vide supérieures aux prévisions peuvent indiquer des préoccupations liées au matériau du noyau, à l’assemblage ou à l’excitation, tandis que des schémas de phase inhabituels du courant d’excitation peuvent justifier un examen complémentaire.

Ces résultats ne doivent pas être évalués isolément. La forme d’onde de la tension d’essai, le niveau de tension, la précision des instruments et le cadre de tolérances spécifié sont importants. Le dossier de réception doit rendre la comparaison transparente plutôt que de présenter un seul chiffre final.

Essais diélectriques : le point où les raccourcis deviennent dangereux

Les essais diélectriques vérifient si le système d’isolation peut résister aux contraintes attendues en service et aux niveaux d’essai spécifiés. IEC 60076-3 est une référence clé pour les niveaux d’isolation et les essais diélectriques. La séquence d’essai exacte dépend de la classe du transformateur, de la conception de l’isolation, de la configuration des bornes et des exigences de l’acheteur.

Les essais diélectriques typiques en usine peuvent inclure des essais de tension appliquée à source séparée, des essais de tenue à la tension induite et, lorsqu’ils sont spécifiés, des essais aux chocs de foudre. Les essais de tension appliquée examinent l’isolation entre les enroulements et la terre ou d’autres parties désignées. Les essais de tension induite imposent une tension interne élevée afin d’évaluer l’isolation entre spires, entre couches et entre phases. Les essais aux chocs examinent la capacité du système d’isolation à résister aux conditions de surtension à front raide associées à la foudre ou aux manœuvres.

Pour les unités pour lesquelles un essai aux chocs est spécifié, le rapport doit identifier la borne testée, les enregistrements d’onde le cas échéant, la polarité, le niveau d’essai et l’évaluation de la réponse. Une déclaration indiquant qu’un essai aux chocs a été « réalisé » est moins probante qu’une preuve traçable montrant que la procédure requise a été suivie. Toute exigence d’onde coupée, tout traitement du neutre ou toute séquence à niveau réduit doit être conforme à la spécification approuvée.

Il est également important de distinguer les essais diélectriques en usine des essais simplifiés sur site. Les mesures de résistance d’isolement sur le terrain peuvent aider à identifier l’humidité ou la contamination après expédition, mais elles ne remplacent pas le programme complet d’essais diélectriques en usine. N’essayez pas de répéter des essais haute tension d’usine sur le terrain sans procédure approuvée, personnel compétent, équipement approprié et raison technique claire.

Les contrôles de l’huile, de la cuve et des accessoires déterminent souvent l’état de préparation du site

Le dossier d’essais électriques n’est qu’une partie de la réception. Un transformateur immergé dans l’huile dépend de l’état de son liquide isolant, de son système d’étanchéité, de son équipement de refroidissement et de ses accessoires de protection. Ces éléments méritent un examen structuré avant la mise sous tension.

Pour l’huile isolante minérale, la spécification peut faire référence à IEC 60296 pour l’huile neuve et à IEC 60422 pour les recommandations de surveillance et de maintenance. Les essais d’huile courants comprennent la tension de claquage diélectrique, la teneur en eau, l’acidité, la tension interfaciale, le facteur de dissipation et l’analyse des gaz dissous lorsque cela est approprié. IEC 60156 est couramment utilisée pour la détermination de la tension de claquage, tandis que IEC 60567 traite de l’échantillonnage des gaz et de l’huile pour l’analyse des gaz libres et dissous.

Les essais d’huile requis dépendent du fait que le transformateur soit fourni rempli d’huile, expédié sous azote ou rempli sur site. Si l’unité a été transportée avec de l’huile, inspectez l’état à l’expédition, le niveau d’huile, les relevés de pression le cas échéant, les joints, les vannes, les radiateurs et la disposition du conservateur. Si elle a été expédiée sèche ou sous pression de gaz, vérifiez la procédure de conservation, l’historique de pression du gaz, les contrôles du point de rosée lorsqu’ils sont spécifiés, ainsi que le processus approuvé de remplissage et de mise sous vide.

Accordez une attention particulière au fonctionnement des accessoires. Vérifiez que les indicateurs de niveau d’huile, les indicateurs de température des enroulements et de l’huile, les dispositifs de décompression, les relais Buchholz lorsqu’ils sont installés, les ventilateurs de refroidissement, les pompes, les manomètres, les contacts d’alarme, les contacts de déclenchement, le câblage de la boîte de raccordement et les étiquettes des bornes correspondent aux plans approuvés. Un relais peut être installé mécaniquement tout en étant mal câblé électriquement ; les contrôles fonctionnels doivent donc inclure la vérification des contacts par rapport au schéma de protection.

Un parcours de réception pratique, de la libération en usine à la mise sous tension

La réception est plus fiable lorsqu’elle est traitée comme une séquence contrôlée plutôt que comme une signature finale sur un bon de livraison.

1. Figer les documents de référence. Utilisez la spécification technique approuvée, les plans approuvés et le calendrier contractuel des essais. Consignez formellement les écarts plutôt que de les résoudre par des commentaires informels par e-mail.
2. Examiner le dossier d’usine avant expédition. Confirmez les rapports d’essais individuels, les preuves applicables d’essais de type ou spéciaux, les détails de la plaque signalétique, les certificats de matériaux lorsqu’ils sont demandés, les manuels d’instructions, les informations d’emballage et la clôture des non-conformités.
3. Inspecter à l’arrivée. Recherchez les dommages dus aux chocs, les dommages de peinture, les taches d’huile, les raccords desserrés, les traversées cassées, les radiateurs endommagés, les joints compromis, les connexions de terre manquantes et les signes de perturbation des dispositifs de maintien pour le transport.
4. Vérifier l’identité et la configuration. Comparez le numéro de série, la plaque signalétique, le groupe vectoriel, l’impédance, la plage de prises, la désignation de refroidissement, les marquages des bornes et la liste des accessoires avec la documentation approuvée.
5. Effectuer les essais sur site adaptés à l’état de l’équipement et à la procédure du projet. Ils peuvent inclure la résistance d’isolement, la résistance des enroulements, les vérifications de rapport et de groupe vectoriel, les contrôles fonctionnels du changeur de prises, l’échantillonnage d’huile et les contrôles des circuits de commande. L’étendue doit tenir compte de la classe de tension, de la durée de stockage, de l’état de transport et des exigences contractuelles.
6. Résoudre les anomalies avant la mise sous tension. Un manomètre endommagé, un résultat d’essai incohérent, un niveau d’huile bas, une perte de pression inexpliquée ou une discordance dans la documentation doivent déclencher une revue technique documentée. Évitez d’accepter un écart uniquement parce que le calendrier est serré.

Quand des essais supplémentaires sont justifiés

Certaines applications exigent davantage que les essais individuels standard. Les grands transformateurs de puissance, les unités destinées aux infrastructures critiques, les transformateurs exposés à des conditions environnementales sévères ou les équipements conçus pour fonctionner en parallèle peuvent justifier des essais spéciaux. Parmi les exemples possibles figurent la mesure du niveau sonore selon IEC 60076-10, la mesure de l’impédance homopolaire, les preuves de tenue aux courts-circuits, l’analyse de réponse en fréquence, les essais de référence des gaz dissous ou une évaluation renforcée des décharges partielles lorsqu’elle est spécifiée pour la conception.

La décision doit être fondée sur les risques. Tenez compte du niveau de défaut, de la classe de tension, des exigences de continuité de service, de l’itinéraire de transport, de la durée de stockage, des conditions ambiantes, de la proximité des bâtiments occupés et des conséquences d’un échec de mise sous tension. Les essais doivent répondre à une véritable question technique ; ils ne doivent pas devenir une liste générique sans lien avec le service du transformateur.

Lorsque l’installation intérieure, les performances au feu et l’élimination des préoccupations liées à l’isolation liquide sont des facteurs dominants du projet, le processus de sélection peut conduire à une alternative sèche plutôt qu’à une unité remplie d’huile. Par exemple, untransformateur de distribution triphasé sec à résine moulée 11kV est destiné aux applications de distribution 11 kV et utilise une isolation en résine moulée plutôt que de l’huile isolante. Cela ne rend pas son processus de réception identique : les essais applicables, la disposition du refroidissement et les considérations d’installation doivent toujours être vérifiés par rapport à sa propre spécification et à ses normes.

Documents à conserver avec l’actif

Une fois la réception terminée, conservez le dossier documentaire final avec les dossiers d’exploitation du transformateur. Au minimum, il doit inclure les plans approuvés, les rapports d’essais d’usine et de site, les résultats d’essais d’huile, les dossiers d’expédition et de stockage, les fiches de contrôle de mise en service, les réglages des accessoires, les informations sur l’interface de protection, les manuels et les écarts documentés. Ces dossiers deviennent précieux pour comparer de futurs échantillons d’huile, enquêter sur un événement de protection, évaluer la charge ou planifier la maintenance.

La décision de réception la plus sûre repose rarement sur un seul certificat d’essai impressionnant. Elle résulte d’une chaîne de preuves cohérente : la norme correcte a été sélectionnée, les essais requis ont été effectués sur l’unité réelle, les valeurs mesurées ont été vérifiées par rapport à la spécification approuvée, le transformateur est arrivé dans un état acceptable et la vérification sur site n’a révélé aucune préoccupation non résolue. Lorsque cette chaîne est complète, la mise sous tension est une décision d’ingénierie maîtrisée plutôt qu’un acte de foi.
