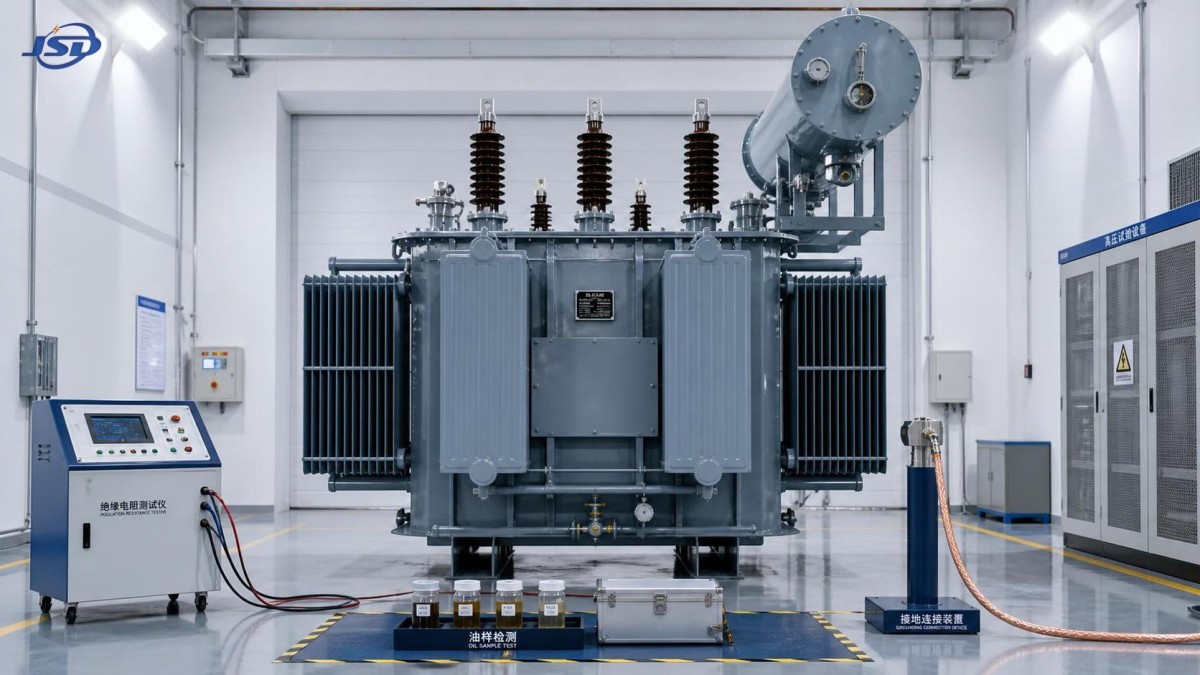

ما الاختبارات والمعايير التي يجب أن يجتازها المحول المغمور بالزيت قبل القبول؟

هذه مشكلة مألوفة في يوم الاستلام: المحول المغمور بالزيت موجود بالفعل في الموقع، والأعمال المدنية قاربت على الاكتمال، وجدول التركيب تحت ضغط. قدم المورد ملف الاختبارات، لكن المستندات لا تجيب فورًا عن أهم الأسئلة: هل أُجريت الاختبارات الصحيحة؟ هل تتطابق القيم المسجلة مع التصميم المعتمد؟ هل تعرض المحول للتلف أثناء النقل؟ هل يمكن تغذيته بالتيار دون التسبب في مخاطر يمكن تجنبها تتعلق بالعزل أو الحرارة أو الحماية؟

قد يبدو المحول سليمًا مع وجود عيوب خفية. فقد لا تظهر أثناء الفحص البصري وصلة داخلية مفكوكة، أو زيت ملوث بالرطوبة، أو وضع مغير مآخذ غير صحيح، أو قوة عزل غير كافية، أو تحرك للملفات بسبب النقل. وإذا لم تُكتشف هذه المشكلات، فقد تشمل العواقب فشل التغذية بالتيار، وتشغيل المرحلات بشكل غير متوقع، وتسرب الزيت، وارتفاع الحرارة، وصعوبة التحقيق في الأعطال بعد دخول الوحدة الخدمة. لذلك تجمع عملية الاستلام السليمة بين مراجعة وثائق المصنع، والفحص المادي، والتحقق في الموقع، وفهم واضح للمعايير التي تحكم كل اختبار.

ابدأ بالعقد، وليس بتقرير الاختبار

قبل مراجعة القيم المقاسة، تأكد من الأساس الفني الذي صُنع وفقه المحول المغمور بالزيت. لا تكون نتيجة الاختبار مفيدة إلا عند مقارنتها بمتطلب متفق عليه. ينبغي أن تحدد مواصفة الشراء والرسومات المعتمدة وورقة البيانات وجدول لوحة البيانات وخطة الفحص والاختبار إصدار المعيار المطبق، والقدرة المقننة، ونسبة الجهد، ومجموعة المتجهات، والممانعة، وفئة التبريد، ومستوى العزل، ونطاق المآخذ، وترتيب الأطراف، والملحقات، والاختبارات المطلوبة.

في العديد من المشاريع الدولية، يُعد سلسلة IEC 60076 المرجع الأساسي. وبحسب تصميم المحول وطبيعة تشغيله، تشمل الأجزاء ذات الصلة عادةً IEC 60076-1 للمتطلبات العامة، وIEC 60076-2 لارتفاع درجة الحرارة، وIEC 60076-3 لمستويات العزل والاختبارات العازلة، وIEC 60076-5 لقدرة تحمل القصر، وIEC 60076-7 لإرشادات التحميل، وIEC 60076-10 لتحديد مستوى الضوضاء. وقد تحدد المشاريع التي تستخدم الممارسة في أمريكا الشمالية بدلًا من ذلك معايير IEEE C57، مثل IEEE C57.12.00 وIEEE C57.12.90. وقد تضيف المتطلبات الوطنية أو مواصفات شركات المرافق أو أكواد الشبكات المحلية التزامات إضافية.

لا تفترض أن كل اختبار مدرج في معيار ما مطلوب تلقائيًا لكل وحدة. تميّز المعايير بين الاختبارات الروتينية واختبارات النوع والاختبارات الخاصة والاختبارات المطلوبة بالاتفاق. وينبغي لفريق الاستلام تحديد الفئة المطبقة قبل اعتبار التقرير المفقود مقبولًا أو غير مطابق.

افصل الاختبارات الروتينية عن أدلة قدرة التصميم

تُجرى الاختبارات الروتينية على كل محول مُصنّع، وهي أساس قبول المصنع. وهي تتحقق من أن الوحدة الفردية تطابق خصائصها الكهربائية المحددة واجتازت الفحوصات العازلة الأساسية. تثبت اختبارات النوع خصائص تصميم ممثل، بينما تُطلب الاختبارات الخاصة عندما يستلزم التطبيق أو مواصفة المشتري أو ملف المخاطر تأكيدًا إضافيًا.

من الأخطاء الشائعة قبول شهادة اختبار نوع كبديل عن اختبار روتيني خاص بالوحدة. فعلى سبيل المثال، قد يدعم تقرير سابق لارتفاع درجة الحرارة التصميم، لكنه لا يثبت أن الوحدة المسلمة بعينها تتمتع بنسبة صحيحة أو ممانعة أو مقاومة ملفات أو حالة زيت أو أداء اختبار عازل صحيح. وعلى العكس، قد يكون طلب اختبار كامل لارتفاع درجة الحرارة لكل محول توزيع قياسي غير ضروري ما لم ينص العقد صراحةً على ذلك.

السؤال العملي ليس: «هل لدى المورد شهادات؟» بل: «هل لدى المحول المورّد أدلة قابلة للتتبع تثبت استيفاء كل متطلبات القبول التعاقدية والواجبة التطبيق؟»

سجلات اختبارات المصنع التي تستحق اهتمامًا دقيقًا

ينبغي أن تكون سجلات الاختبارات الروتينية كاملة ومقروءة ومؤرخة ومرتبطة بالرقم التسلسلي للمحول. كما ينبغي أن توضح طريقة الاختبار والمعيار ذي الصلة والقيم المقاسة وتفاصيل الأجهزة عند الحاجة والنتيجة النهائية. ونادرًا ما تكون علامة «اجتاز» بسيطة بلا بيانات كافية لعنصر حرج.

التحقق من النسبة والقطبية ومجموعة المتجهات والمآخذ

يؤكد اختبار نسبة المحول أن تحويل الجهد الفعلي يطابق لوحة البيانات والتصميم المعتمد. ينبغي مراجعة القياسات عند كل موضع مأخذ متاح، وليس عند المأخذ الاسمي فقط. قد تتسبب النسبة غير الصحيحة أو توصيلات المآخذ الخاطئة في مشكلات التشغيل على التوازي أو أخطاء تنظيم الجهد أو تأخيرات التشغيل التجريبي.

بالنسبة للوحدات ثلاثية الطور، فإن التحقق من مجموعة المتجهات وإزاحة الطور لا يقل أهمية. يجب أن تتطابق مجموعة المتجهات المبلّغ عنها مع تصميم النظام ومخطط الحماية. وقد يستحيل تشغيل محول ذي علاقة طور غير صحيحة على التوازي مع المعدات القائمة، كما قد يتسبب في أخطاء جسيمة في توصيلات القياس أو الحماية.

قياس مقاومة الملفات

يساعد اختبار مقاومة الملفات في كشف الوصلات الرديئة والموصلات التالفة ومشكلات تلامسات مغير المآخذ وأخطاء توصيل الملفات. ينبغي تسجيل القيم لكل طور وكل مأخذ حسب الاقتضاء. ولأن مقاومة النحاس والألمنيوم تتغير مع درجة الحرارة، ينبغي أن تستخدم المقارنات قيمًا مصححة أو درجات حرارة اختبار موثقة بوضوح.

تتطلب الانحرافات الكبيرة بين الأطوار، أو التباين غير المفسر بين مواضع المآخذ المتجاورة، أو القيم التي تختلف اختلافًا جوهريًا عن البيانات المرجعية للمصنع، إجراء تحقيق. والاستجابة الصحيحة ليست وضع حد نسبة مئوية عالمي اعتباطي؛ إذ تؤثر ترتيبات الموصلات وتصميم الملفات ودرجة حرارة الاختبار وتكوين مغير المآخذ جميعًا في التفسير. قارن المتشابه بالمتشابه، واطلب من المصنع تفسير أي نمط غير طبيعي.

اختبار جهد الممانعة وفقد الحمل

تؤثر ممانعة القصر في حسابات تيار العطل وتنظيم الجهد والقدرة على تشغيل المحولات على التوازي. يجب أن تكون الممانعة المقاسة ضمن السماحية الواردة في المواصفة أو المعيار الحاكم. وعادةً ما تُستحصل نتائج فقد الحمل أثناء هذا الاختبار، وينبغي مقارنتها أيضًا بالقيم المضمونة في ظروف المرجع المحددة.

لا يمثل التغير غير المتوقع في الممانعة مجرد مسألة كفاءة. فقد يشير إلى انحراف عن هندسة الملفات المحددة أو قد يخلق صعوبات تنسيق في النظام اللاحق. تحقق من التردد المقنن وموضع المأخذ وأساس تصحيح درجة الحرارة وتوصيل الاختبار قبل استخلاص نتائج من أي اختلاف.

فقد اللاحمل وتيار الإثارة

يوفر اختبار فقد اللاحمل وتيار الإثارة معلومات مفيدة عن القلب المغناطيسي وسلوك التغذية بالتيار. ينبغي مراجعة القيم مقابل الحدود المضمونة في مواصفة الطلب. وقد يشير فقد اللاحمل الأعلى من المتوقع إلى مخاوف تتعلق بمادة القلب أو التجميع أو الإثارة، بينما قد تستدعي أنماط الأطوار غير المعتادة في تيار الإثارة مزيدًا من الفحص.

لا ينبغي الحكم على هذه النتائج بمعزل عن غيرها. فشكل موجة جهد الاختبار ومستوى الجهد ودقة الأجهزة وإطار السماحية المحدد أمور مهمة. وينبغي أن يجعل سجل الاستلام المقارنة واضحة بدلًا من عرض رقم نهائي واحد فقط.

الاختبارات العازلة: النقطة التي تصبح فيها الاختصارات خطرة

تتحقق الاختبارات العازلة مما إذا كان نظام العزل قادرًا على تحمل الإجهادات المتوقعة أثناء الخدمة ومستويات الاختبار المحددة. ويعد IEC 60076-3 مرجعًا رئيسيًا لمستويات العزل والاختبارات العازلة. ويعتمد تسلسل الاختبار الدقيق على فئة المحول وتصميم العزل وتكوين الأطراف ومتطلبات المشتري.

قد تشمل الاختبارات العازلة النموذجية في المصنع اختبارات الجهد المطبق من مصدر منفصل، واختبارات تحمل الجهد المستحث، وعند تحديدها اختبارات نبضة الصاعقة. تفحص اختبارات الجهد المطبق العزل بين الملفات والأرض أو الأجزاء المحددة الأخرى. وتفرض اختبارات الجهد المستحث جهدًا داخليًا مرتفعًا لتقييم العزل بين اللفات وبين الطبقات وبين الأطوار. وتفحص اختبارات النبض قدرة نظام العزل على تحمل ظروف الارتفاعات المفاجئة ذات الجبهة السريعة المرتبطة بالصواعق أو أحداث الفصل والتوصيل.

بالنسبة للوحدات التي يُحدد لها اختبار النبض، ينبغي أن يوضح التقرير الطرف المختبر وسجلات الموجات عند الاقتضاء والقطبية ومستوى الاختبار وتقييم الاستجابة. إن بيانًا يفيد بأن اختبار النبض «اكتمل» أضعف من دليل قابل للتتبع يبين اتباع الإجراء المطلوب. ويجب أن يتوافق أي اشتراط لموجة مقطوعة أو معالجة للنقطة المحايدة أو تسلسل بمستوى مخفض مع المواصفة المعتمدة.

ومن المهم أيضًا التمييز بين الاختبارات العازلة في المصنع والاختبارات الميدانية المبسطة. يمكن لقراءات مقاومة العزل الميدانية أن تساعد في تحديد الرطوبة أو التلوث بعد الشحن، لكنها لا تحل محل برنامج الاختبارات العازلة الكامل في المصنع. لا تحاول تكرار اختبارات المصنع ذات الجهد العالي في الموقع دون إجراء معتمد وموظفين مؤهلين ومعدات مناسبة وسبب فني واضح.

غالبًا ما تحدد فحوصات الزيت والخزان والملحقات جاهزية الموقع

ملف الاختبارات الكهربائية ليس سوى جزء واحد من الاستلام. يعتمد المحول المغمور بالزيت على حالة سائله العازل ونظام الإحكام ومعدات التبريد والملحقات الوقائية. وتستحق هذه العناصر مراجعة منظمة قبل التغذية بالتيار.

بالنسبة لزيت العزل المعدني، قد تشير المواصفة إلى IEC 60296 للزيت غير المستخدم وIEC 60422 لإرشادات الإشراف والصيانة. تشمل اختبارات الزيت الشائعة جهد الانهيار العازل ومحتوى الرطوبة والحموضة والتوتر البيني ومعامل الفقد وتحليل الغازات المذابة عند الاقتضاء. يُستخدم IEC 60156 عادةً لتحديد جهد الانهيار، بينما يعالج IEC 60567 أخذ عينات الغازات والزيت لتحليل الغازات الحرة والمذابة.

تعتمد اختبارات الزيت المطلوبة على ما إذا كان المحول مورّدًا مملوءًا بالزيت أو مشحونًا تحت النيتروجين أو مملوءًا في الموقع. إذا نُقلت الوحدة بالزيت، فافحص حالة الشحن ومستوى الزيت وسجلات الضغط عند الاقتضاء والأختام والصمامات والمشعات وترتيب خزان التمدد. وإذا شُحنت جافة أو تحت ضغط الغاز، فتحقق من إجراء الحفظ وسجل ضغط الغاز وضوابط نقطة الندى حيثما تكون محددة وعملية التعبئة والتفريغ المعتمدة.

انتبه بدقة إلى تشغيل الملحقات. تحقق من أن مؤشرات مستوى الزيت ومؤشرات حرارة الملفات والزيت وأجهزة تخفيف الضغط ومرحلات بوخلز عند تركيبها ومراوح التبريد والمضخات والمقاييس ونقاط تلامس الإنذار ونقاط تلامس الفصل وأسلاك صندوق التجميع وملصقات الأطراف تتوافق مع الرسومات المعتمدة. فقد يُركب المرحل ميكانيكيًا لكنه موصل كهربائيًا بشكل خاطئ، لذا ينبغي أن تشمل الفحوصات الوظيفية التحقق من نقاط التلامس مقابل مخطط الحماية.

مسار استلام عملي من الإفراج من المصنع إلى التغذية بالتيار

يكون الاستلام أكثر موثوقية عندما يُعامل كتسلسل مضبوط بدلًا من توقيع نهائي على إشعار التسليم.

1. ثبّت المستندات المرجعية. استخدم المواصفة الفنية المعتمدة والرسومات المعتمدة وجدول الاختبارات التعاقدي. سجل الانحرافات رسميًا بدلًا من حلها عبر تعليقات بريد إلكتروني غير رسمية.
2. راجع ملف المصنع قبل الشحن. أكد تقارير الاختبارات الروتينية وأدلة اختبارات النوع أو الاختبارات الخاصة المطبقة وتفاصيل لوحة البيانات وشهادات المواد عند طلبها وأدلة التعليمات ومعلومات التعبئة وإغلاق حالات عدم المطابقة.
3. افحص عند الوصول. ابحث عن أضرار الصدمات وأضرار الطلاء وبقع الزيت والتركيبات المفكوكة والعوازل المكسورة والمشعات التالفة والأختام المتضررة ووصلات التأريض المفقودة وعلامات اضطراب قيود الشحن.
4. تحقق من الهوية والتكوين. طابق الرقم التسلسلي ولوحة البيانات المقننة ومجموعة المتجهات والممانعة ونطاق المآخذ وتعيين التبريد وعلامات الأطراف وقائمة الملحقات مع الوثائق المعتمدة.
5. نفذ اختبارات الموقع المناسبة للحالة وإجراء المشروع. قد تشمل مقاومة العزل ومقاومة الملفات والتحقق من النسبة ومجموعة المتجهات وفحوصات التشغيل الوظيفي لمغير المآخذ وأخذ عينات الزيت وفحوصات دوائر التحكم. وينبغي أن يعكس النطاق فئة الجهد ومدة التخزين وحالة النقل والمتطلبات التعاقدية.
6. عالج الحالات الشاذة قبل التغذية بالتيار. يجب أن يؤدي مقياس تالف أو نتيجة اختبار غير متسقة أو مستوى زيت منخفض أو فقدان ضغط غير مفسر أو عدم تطابق في الوثائق إلى مراجعة فنية موثقة. تجنب قبول انحراف لمجرد أن الجدول الزمني ضيق.

متى تكون الاختبارات الإضافية مبررة

تتطلب بعض التطبيقات أكثر من الاختبارات الروتينية القياسية. قد تبرر محولات القدرة الكبيرة والوحدات المخصصة للبنية التحتية الحرجة والمحولات المعرضة لظروف بيئية قاسية أو المعدات المصممة للتشغيل على التوازي اختبارات خاصة. ومن الأمثلة المحتملة قياس مستوى الضوضاء وفق IEC 60076-10، وقياس ممانعة التسلسل الصفري، وإثبات تحمل القصر، وتحليل استجابة التردد، واختبار خط أساس للغازات المذابة، أو تقييم معزز للتفريغ الجزئي عندما يكون محددًا للتصميم.

ينبغي أن يكون القرار قائمًا على المخاطر. ضع في الاعتبار مستوى العطل وفئة الجهد ومتطلبات استمرارية الخدمة ومسار النقل ومدة التخزين والظروف المحيطة والقرب من المباني المشغولة وعواقب فشل التغذية بالتيار. ينبغي أن تجيب الاختبارات عن سؤال فني حقيقي؛ ولا ينبغي أن تصبح قائمة عامة منفصلة عن مهمة المحول.

عندما تكون عوامل المشروع الرئيسية هي التركيب الداخلي وأداء الحريق وإزالة المخاوف المتعلقة بالعزل السائل، فقد تؤدي عملية الاختيار إلى بديل من النوع الجاف بدلًا من وحدة مملوءة بالزيت. على سبيل المثال، فإن محول توزيع جاف ثلاثي الطور من راتنج مصبوب بجهد 11kV مخصص لتطبيقات التوزيع بجهد 11 kV ويستخدم عزل الراتنج المصبوب بدلًا من زيت العزل. لكن هذا لا يجعل عملية استلامه مطابقة: فما زال يجب التحقق من الاختبارات المطبقة وترتيب التبريد واعتبارات التركيب مقابل مواصفته ومعاييره الخاصة.

السجلات التي ينبغي أن تبقى مع الأصل

بعد اكتمال الاستلام، احتفظ بحزمة المستندات النهائية مع سجلات تشغيل المحول. وينبغي أن تشمل كحد أدنى الرسومات المعتمدة وتقارير اختبارات المصنع والموقع ونتائج اختبارات الزيت وسجلات الشحن والتخزين وقوائم فحص التشغيل التجريبي وإعدادات الملحقات ومعلومات واجهة الحماية والأدلة والانحرافات الموثقة. تصبح هذه السجلات ذات قيمة عند مقارنة عينات الزيت المستقبلية أو التحقيق في حدث حماية أو تقييم التحميل أو تخطيط الصيانة.

نادراً ما يستند قرار الاستلام الأكثر أمانًا إلى شهادة اختبار واحدة مثيرة للإعجاب. بل يأتي من سلسلة متسقة من الأدلة: اختيار المعيار الصحيح، وإجراء الاختبارات المطلوبة على الوحدة الفعلية، والتحقق من القيم المقاسة مقابل المواصفة المعتمدة، ووصول المحول بحالة مقبولة، وعدم اكتشاف التحقق الموقعي لأي مشكلة غير محلولة. وعند اكتمال هذه السلسلة، تصبح التغذية بالتيار قرارًا هندسيًا مضبوطًا بدلًا من قفزة إيمانية.
