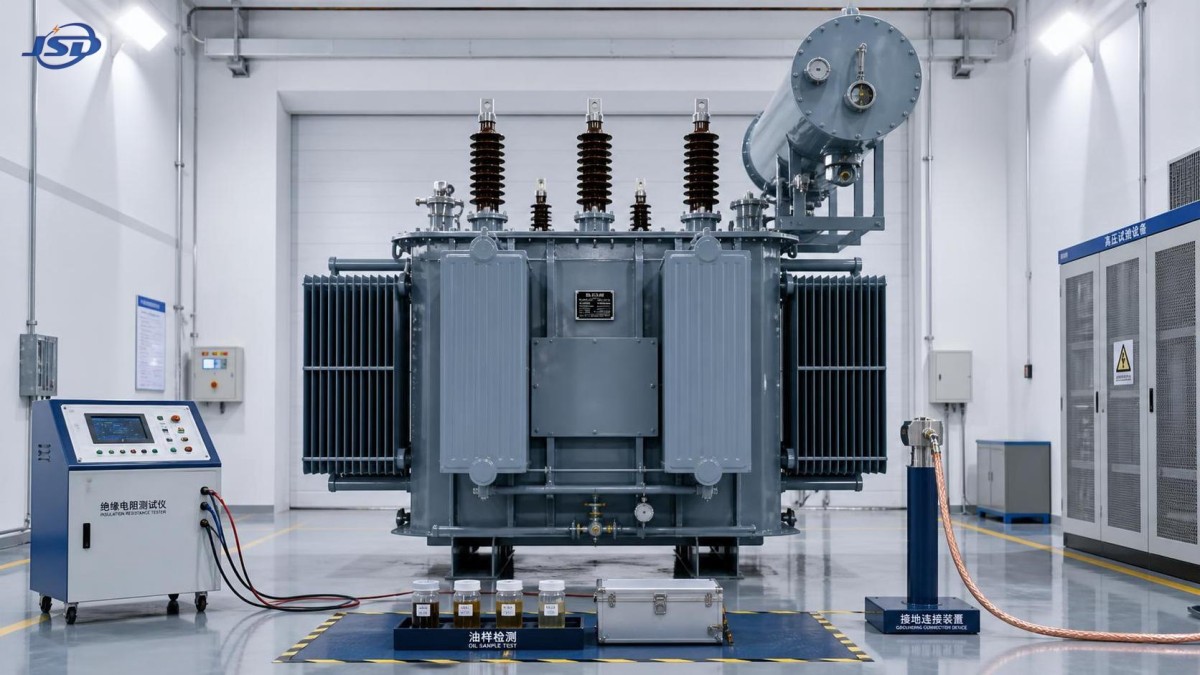

¿Qué pruebas y normas debe superar un transformador sumergido en aceite antes de su aceptación?

Es un problema habitual el día de la aceptación: el transformador sumergido en aceite ya está en el sitio, la obra civil está casi terminada y el calendario de instalación está bajo presión. El proveedor ha proporcionado una carpeta de ensayos, pero los documentos no responden de inmediato a las preguntas más importantes: ¿Se realizaron los ensayos correctos? ¿Los valores registrados coinciden con el diseño aprobado? ¿El transformador sufrió daños durante el transporte? ¿Puede energizarse sin crear un riesgo evitable de aislamiento, térmico o de protección?

Un transformador puede parecer intacto y, sin embargo, tener defectos ocultos. Una conexión interna floja, aceite contaminado por humedad, una posición incorrecta de toma, una rigidez dieléctrica insuficiente o el movimiento de los devanados relacionado con el transporte pueden no ser visibles durante una inspección visual. Si estos problemas pasan desapercibidos, las consecuencias pueden incluir una energización fallida, actuación inesperada de relés, fugas de aceite, sobrecalentamiento e investigaciones complejas de fallos después de que la unidad entre en servicio. Por lo tanto, un proceso de aceptación sólido combina la revisión de la documentación de fábrica, la inspección física, la verificación en sitio y una comprensión clara de qué normas rigen cada ensayo.

Comience por el contrato, no por el informe de ensayo

Antes de revisar los valores medidos, confirme la base técnica con respecto a la cual se fabricó el transformador sumergido en aceite. Un resultado de ensayo solo es útil cuando se compara con un requisito acordado. La especificación de compra, los planos aprobados, la hoja de datos, el programa de placas de características y el plan de inspección y ensayos deben identificar la edición aplicable de la norma, la potencia nominal, la relación de tensión, el grupo vectorial, la impedancia, la clase de refrigeración, el nivel de aislamiento, el rango de tomas, la disposición de terminales, los accesorios y los ensayos requeridos.

Para muchos proyectos internacionales, la referencia principal es la serie IEC 60076. Según el diseño y el servicio del transformador, las partes pertinentes suelen incluir IEC 60076-1 para requisitos generales, IEC 60076-2 para elevación de temperatura, IEC 60076-3 para niveles de aislamiento y ensayos dieléctricos, IEC 60076-5 para capacidad de soportar cortocircuitos, IEC 60076-7 para orientación sobre carga e IEC 60076-10 para determinación del nivel sonoro. Los proyectos que utilizan prácticas norteamericanas pueden especificar en su lugar las normas IEEE C57, como IEEE C57.12.00 e IEEE C57.12.90. Los requisitos nacionales, las especificaciones de las empresas eléctricas o los códigos locales de red pueden añadir obligaciones adicionales.

No suponga que todos los ensayos enumerados en una norma son automáticamente necesarios para cada unidad. Las normas distinguen entre ensayos de rutina, ensayos de tipo, ensayos especiales y ensayos exigidos por acuerdo. El equipo de aceptación debe identificar qué categoría corresponde antes de considerar que la ausencia de un informe es aceptable o no conforme.

Diferencie los ensayos de rutina de la evidencia de capacidad de diseño

Los ensayos de rutina se realizan en cada transformador fabricado y constituyen la base de la aceptación en fábrica. Verifican que la unidad individual cumple con sus características eléctricas especificadas y ha superado las comprobaciones dieléctricas esenciales. Los ensayos de tipo demuestran las características de un diseño representativo, mientras que los ensayos especiales se solicitan cuando la aplicación, la especificación del comprador o el perfil de riesgo requieren una confirmación adicional.

Un error común es aceptar un certificado de ensayo de tipo como sustituto de un ensayo de rutina específico de la unidad. Por ejemplo, un informe previo de elevación de temperatura puede respaldar el diseño, pero no demuestra que la unidad entregada en particular tenga la relación correcta, la impedancia, la resistencia de devanados, el estado del aceite o el desempeño en ensayos dieléctricos. A la inversa, solicitar un ensayo completo de elevación de temperatura para cada transformador de distribución estándar puede ser innecesario salvo que el contrato lo exija expresamente.

La pregunta práctica no es «¿El proveedor tiene certificados?». Es «¿El transformador suministrado cuenta con evidencia trazable de que se cumplió cada requisito contractual y de aceptación aplicable?».

Los registros de ensayos de fábrica que merecen especial atención

Los registros de ensayos de rutina deben estar completos, ser legibles, estar fechados y vinculados al número de serie del transformador. Deben indicar el método de ensayo, la norma pertinente, los valores medidos, los detalles de los instrumentos cuando se requieran y el resultado final. Un simple sello de «aprobado» sin datos rara vez es suficiente para un elemento crítico.

Verificación de relación, polaridad, grupo vectorial y tomas

El ensayo de relación de transformación confirma que la transformación de tensión real corresponde a la placa de características y al diseño aprobado. Las mediciones deben revisarse en cada posición de toma disponible, no solo en la toma nominal. Una relación incorrecta o conexiones de toma erróneas pueden generar problemas de funcionamiento en paralelo, errores de regulación de tensión o retrasos en la puesta en servicio.

Para unidades trifásicas, la verificación del grupo vectorial y del desplazamiento de fase es igualmente importante. El grupo vectorial informado debe coincidir con el diseño del sistema y el esquema de protección. Un transformador con una relación de fase incorrecta puede ser imposible de operar en paralelo con equipos existentes y puede causar errores graves en las conexiones de medición o protección.

Medición de la resistencia de devanados

El ensayo de resistencia de devanados ayuda a revelar uniones deficientes, conductores dañados, problemas de contacto del cambiador de tomas y errores de conexión de devanados. Los valores deben registrarse para cada fase y toma, según corresponda. Dado que la resistencia del cobre y del aluminio cambia con la temperatura, las comparaciones deben utilizar valores corregidos o temperaturas de ensayo claramente documentadas.

Grandes desviaciones entre fases, variaciones no explicadas entre posiciones de toma adyacentes o valores que difieren sustancialmente de los datos de referencia de fábrica requieren investigación. La respuesta correcta no es establecer un límite porcentual universal arbitrario; la disposición de los conductores, el diseño de los devanados, la temperatura de ensayo y la configuración del cambiador de tomas afectan a la interpretación. Compare elementos equivalentes y exija al fabricante que explique cualquier patrón anormal.

Ensayo de tensión de impedancia y pérdidas en carga

La impedancia de cortocircuito afecta los cálculos de corriente de falla, la regulación de tensión y la capacidad de operar transformadores en paralelo. La impedancia medida debe estar dentro de la tolerancia indicada por la especificación o norma aplicable. Los resultados de pérdidas en carga normalmente se obtienen durante este ensayo y también deben compararse con los valores garantizados bajo las condiciones de referencia indicadas.

Una variación inesperada de la impedancia no es solo un problema de eficiencia. Puede indicar una desviación de la geometría de devanados especificada o crear dificultades de coordinación en el sistema aguas abajo. Verifique la frecuencia nominal, la posición de toma, la base de corrección de temperatura y la conexión de ensayo antes de extraer conclusiones de una discrepancia.

Pérdidas en vacío y corriente de excitación

El ensayo de pérdidas en vacío y corriente de excitación proporciona información útil sobre el núcleo magnético y el comportamiento de energización. Los valores deben revisarse frente a los límites garantizados en la especificación del pedido. Una pérdida en vacío mayor de lo esperado puede indicar problemas relacionados con el material del núcleo, el montaje o la excitación, mientras que patrones de fase inusuales en la corriente de excitación pueden justificar un examen adicional.

Estos resultados no deben evaluarse de forma aislada. La forma de onda de la tensión de ensayo, el nivel de tensión, la precisión del instrumento y el marco de tolerancias especificado son importantes. El registro de aceptación debe hacer transparente la comparación en lugar de presentar solo una cifra final.

Ensayos dieléctricos: el punto en el que los atajos se vuelven peligrosos

Los ensayos dieléctricos verifican si el sistema de aislamiento puede soportar los esfuerzos previstos en servicio y los niveles de ensayo especificados. IEC 60076-3 es una referencia clave para los niveles de aislamiento y los ensayos dieléctricos. La secuencia exacta de ensayos depende de la clase del transformador, el diseño de aislamiento, la configuración de terminales y los requisitos del comprador.

Los ensayos dieléctricos típicos de fábrica pueden incluir ensayos de tensión aplicada con fuente separada, ensayos de soportabilidad a tensión inducida y, cuando se especifique, ensayos de impulso atmosférico. Los ensayos de tensión aplicada examinan el aislamiento entre devanados y tierra u otras partes designadas. Los ensayos de tensión inducida aplican una tensión interna elevada para evaluar el aislamiento entre espiras, entre capas y entre fases. Los ensayos de impulso examinan la capacidad del sistema de aislamiento para soportar condiciones de sobretensión de frente rápido asociadas con rayos o maniobras.

Para las unidades en las que se especifica el ensayo de impulso, el informe debe identificar el terminal ensayado, los registros de onda cuando corresponda, la polaridad, el nivel de ensayo y la evaluación de la respuesta. Una declaración de que un ensayo de impulso fue «completado» es más débil que una evidencia trazable que demuestre que se siguió el procedimiento requerido. Cualquier requisito de onda recortada, tratamiento del neutro o secuencia de nivel reducido debe estar alineado con la especificación aprobada.

También es importante distinguir entre los ensayos dieléctricos de fábrica y los ensayos simplificados en sitio. Las mediciones de resistencia de aislamiento en campo pueden ayudar a identificar humedad o contaminación después del envío, pero no sustituyen el programa completo de ensayos dieléctricos de fábrica. No intente repetir en campo ensayos de alta tensión de fábrica sin un procedimiento aprobado, personal competente, equipos adecuados y una razón técnica clara.

Las comprobaciones de aceite, tanque y accesorios suelen determinar la preparación del sitio

El expediente de ensayos eléctricos es solo una parte de la aceptación. Un transformador sumergido en aceite depende del estado de su líquido aislante, sistema de sellado, equipo de refrigeración y accesorios de protección. Estos elementos merecen una revisión estructurada antes de la energización.

Para el aceite aislante mineral, la especificación puede hacer referencia a IEC 60296 para aceite nuevo e IEC 60422 para orientación sobre supervisión y mantenimiento. Los ensayos de aceite comunes incluyen tensión de ruptura dieléctrica, contenido de humedad, acidez, tensión interfacial, factor de disipación y análisis de gases disueltos cuando corresponda. IEC 60156 se utiliza habitualmente para determinar la tensión de ruptura, mientras que IEC 60567 aborda la toma de muestras de gases y aceite para el análisis de gases libres y disueltos.

Los ensayos de aceite requeridos dependen de si el transformador se suministra lleno de aceite, se transporta bajo nitrógeno o se llena en sitio. Si la unidad fue transportada con aceite, inspeccione el estado de envío, el nivel de aceite, los registros de presión cuando corresponda, los sellos, las válvulas, los radiadores y la disposición del conservador. Si se envió en seco o bajo presión de gas, verifique el procedimiento de preservación, el historial de presión de gas, los controles de punto de rocío cuando se especifiquen y el proceso aprobado de llenado y vacío.

Preste especial atención al funcionamiento de los accesorios. Compruebe que los indicadores de nivel de aceite, los indicadores de temperatura de devanados y aceite, los dispositivos de alivio de presión, los relés Buchholz cuando estén instalados, los ventiladores de refrigeración, las bombas, los instrumentos, los contactos de alarma, los contactos de disparo, el cableado de la caja de bornes y las etiquetas de terminales correspondan a los planos aprobados. Un relé puede estar instalado mecánicamente pero cableado eléctricamente de forma incorrecta, por lo que las comprobaciones funcionales deben incluir la verificación de contactos frente al esquema de protección.

Una ruta práctica de aceptación desde la liberación de fábrica hasta la energización

La aceptación es más fiable cuando se trata como una secuencia controlada en lugar de una firma final en un albarán de entrega.

1. Congele los documentos de referencia. Utilice la especificación técnica aprobada, los planos aprobados y el programa contractual de ensayos. Registre las desviaciones formalmente en lugar de resolverlas mediante comentarios informales por correo electrónico.
2. Revise el expediente de fábrica antes del despacho. Confirme los informes de ensayos de rutina, la evidencia aplicable de ensayos de tipo o especiales, los detalles de la placa de características, los certificados de materiales cuando se soliciten, los manuales de instrucciones, la información de embalaje y el cierre de no conformidades.
3. Inspeccione a la llegada. Busque daños por impacto, daños en la pintura, manchas de aceite, accesorios flojos, pasatapas rotos, radiadores dañados, sellos comprometidos, conexiones de tierra faltantes y señales de que las sujeciones de transporte fueron alteradas.
4. Verifique la identidad y la configuración. Compare el número de serie, la placa de características, el grupo vectorial, la impedancia, el rango de tomas, la designación de refrigeración, las marcas de terminales y la lista de accesorios con la documentación aprobada.
5. Realice ensayos en sitio adecuados para la condición y el procedimiento del proyecto. Estos pueden incluir resistencia de aislamiento, resistencia de devanados, comprobaciones de relación y grupo vectorial, comprobaciones funcionales del cambiador de tomas, muestreo de aceite y comprobaciones de circuitos de control. El alcance debe reflejar la clase de tensión, la duración del almacenamiento, las condiciones de transporte y los requisitos contractuales.
6. Resuelva las anomalías antes de la energización. Un instrumento dañado, un resultado de ensayo inconsistente, un nivel bajo de aceite, una pérdida de presión no explicada o una discrepancia en la documentación deben desencadenar una revisión técnica documentada. Evite aceptar una desviación únicamente porque el calendario es ajustado.

Cuándo se justifican ensayos adicionales

Algunas aplicaciones requieren más que los ensayos de rutina estándar. Los grandes transformadores de potencia, las unidades destinadas a infraestructura crítica, los transformadores expuestos a condiciones ambientales severas o los equipos diseñados para operación en paralelo pueden justificar ensayos especiales. Entre los posibles ejemplos se incluyen la medición de nivel sonoro conforme a IEC 60076-10, la medición de impedancia de secuencia cero, evidencia de soportabilidad a cortocircuitos, análisis de respuesta en frecuencia, ensayos de referencia de gases disueltos o una evaluación mejorada de descargas parciales cuando se especifique para el diseño.

La decisión debe basarse en el riesgo. Considere el nivel de falla, la clase de tensión, los requisitos de continuidad del servicio, la ruta de transporte, la duración del almacenamiento, las condiciones ambientales, la proximidad a edificios ocupados y las consecuencias de una energización fallida. Los ensayos deben responder a una cuestión técnica real; no deben convertirse en una lista genérica desconectada del servicio del transformador.

Cuando la instalación interior, el desempeño ante incendios y la eliminación de las preocupaciones relacionadas con el aislamiento líquido son factores predominantes del proyecto, el proceso de selección puede conducir a una alternativa de tipo seco en lugar de una unidad llena de aceite. Por ejemplo, unTransformador de distribución trifásico de tipo seco con resina fundida de 11 kV está destinado a aplicaciones de distribución de 11 kV y utiliza aislamiento de resina fundida en lugar de aceite aislante. Esto no hace que su proceso de aceptación sea idéntico: los ensayos aplicables, la disposición de refrigeración y las consideraciones de instalación deben seguir verificándose frente a sus propias especificaciones y normas.

Registros que deben permanecer con el activo

Una vez completada la aceptación, conserve el paquete documental final junto con los registros operativos del transformador. Como mínimo, debe incluir planos aprobados, informes de ensayos de fábrica y de sitio, resultados de ensayos de aceite, registros de transporte y almacenamiento, listas de comprobación de puesta en servicio, ajustes de accesorios, información de interfaz de protección, manuales y desviaciones documentadas. Estos registros adquieren valor al comparar futuras muestras de aceite, investigar un evento de protección, evaluar la carga o planificar el mantenimiento.

La decisión de aceptación más segura rara vez se basa en un único certificado de ensayo impresionante. Surge de una cadena coherente de evidencia: se seleccionó la norma correcta, se realizaron los ensayos requeridos en la unidad real, los valores medidos se comprobaron frente a la especificación aprobada, el transformador llegó en condiciones aceptables y la verificación en sitio no encontró ninguna preocupación sin resolver. Cuando esa cadena está completa, la energización es una decisión de ingeniería controlada y no un acto de fe.
