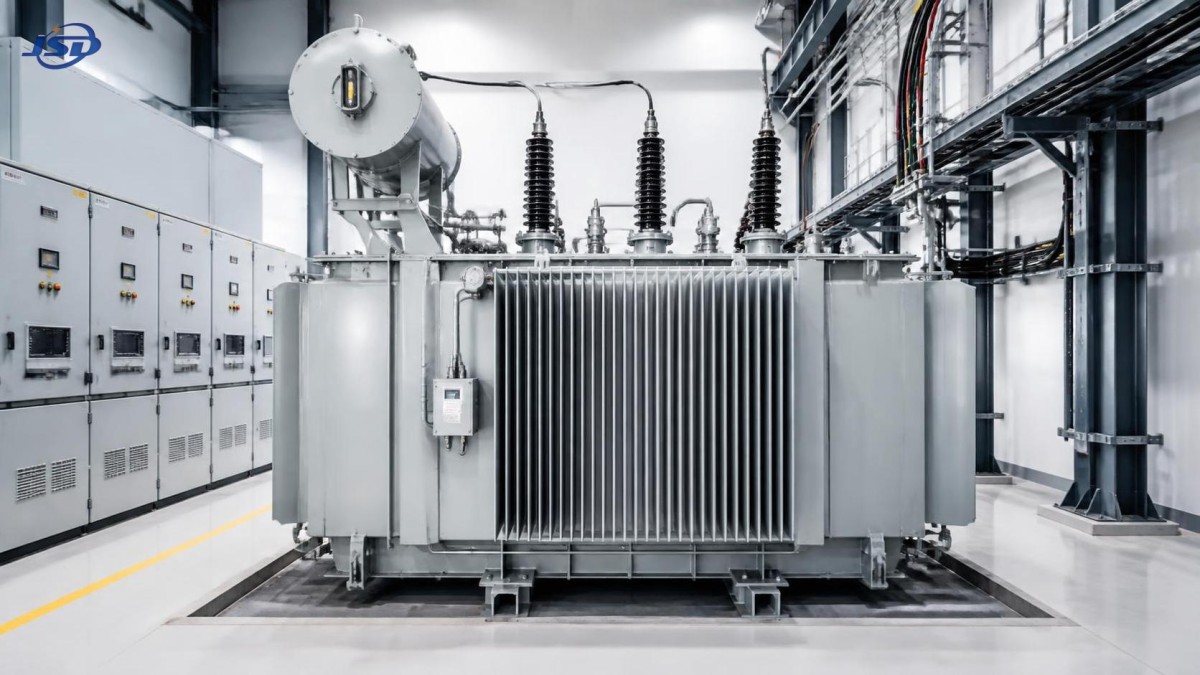

Transformadores imersos em óleo podem reduzir os custos do ciclo de vida em instalações industriais de alta carga?

Os transformadores imersos em óleo podem reduzir os custos do ciclo de vida em instalações industriais de alta carga?

Para uma instalação industrial de alta carga, a seleção do transformador raramente é apenas uma questão de preço de compra. Um transformador atende linhas de produção, compressores, fornos, bombas, sistemas de dados e, cada vez mais, geração renovável no local. Se operar a uma temperatura excessiva, estiver subdimensionado para o ciclo de trabalho real ou não puder suportar variações repetidas de carga, o custo aparecerá em outros pontos: horas de operação perdidas, reparos de emergência, perdas mais elevadas, vida útil reduzida do isolamento e atualizações de capacidade difíceis.

Umtransformador imerso em óleo pode reduzir o custo do ciclo de vida nesse ambiente, mas não automaticamente. Seu valor decorre da forma como lida com o calor, a carga sustentada e a manutenibilidade ao longo de muitos anos. A verdadeira questão de aquisição não é se a tecnologia imersa em óleo é “melhor” em geral. É se o projeto térmico, as perdas, o sistema de isolamento, o arranjo de resfriamento e o plano de manutenção do transformador se adequam ao perfil elétrico real da planta.

Essa distinção é importante. Uma instalação com carga de processo estável e quase contínua enfrenta um problema de transformador diferente de um local com partidas curtas e severas de motores, equipamentos de arco elétrico, exportação fotovoltaica ou um sistema de baterias que carrega durante a noite e descarrega nos períodos de tarifa de pico. Considerar apenas os kVA nominais é um dos atalhos mais caros que um comprador pode adotar.

Por que o desempenho térmico tem um impacto tão grande nos custos

Em uma unidade convencional imersa em óleo, o óleo isolante desempenha duas funções ao mesmo tempo: fornece isolamento dielétrico e transporta o calor do núcleo e dos enrolamentos para os radiadores ou outros equipamentos de resfriamento. Por isso, os transformadores imersos em óleo continuam comuns em subestações de concessionárias e instalações industriais exigentes. Uma boa transferência de calor ajuda a limitar temperaturas excessivas dos enrolamentos em condições de carga sustentada.

O calor não é apenas um inconveniente operacional. Ele afeta o envelhecimento do isolamento. Tanto o isolamento de papel quanto a qualidade do óleo devem ser preservados para que se espere que um transformador ofereça serviço confiável a longo prazo. Quando uma unidade opera repetidamente acima das condições consideradas em seu projeto, a degradação do isolamento pode acelerar. Isso pode não causar uma falha imediata, justamente por isso é frequentemente ignorado durante a aquisição. O transformador pode parecer aceitável durante o comissionamento, mas tornar-se um encargo de manutenção anos antes do esperado.

Para locais de alta carga, o benefício econômico de um resfriamento eficaz geralmente resulta de evitar vários custos menores, em vez de gerar uma única economia expressiva. Temperaturas operacionais mais baixas podem proporcionar maior vida útil ao isolamento; temperaturas estáveis podem reduzir o estresse associado a sobrecargas recorrentes; e um transformador com margens adequadas de resfriamento pode adiar a necessidade de substituição ou de uma unidade em paralelo. Se esses benefícios superam um custo inicial mais alto depende da duração da carga, da temperatura ambiente, dos preços de energia, da exposição a interrupções e da tolerância da instalação à interrupção da produção.

A expressão “alta carga” também merece análise. Uma planta pode informar uma demanda de pico que ocorre por apenas alguns minutos, enquanto outra pode operar acima de 80% da capacidade do transformador durante a maior parte do dia. Essas não são condições equivalentes. As equipes de aquisição devem solicitar dados de carga por intervalo quando disponíveis, idealmente abrangendo a produção normal, extremos sazonais, expansão planejada e modos de operação anormais. Um único valor de demanda de pico não revela o regime térmico real do transformador.

O custo do ciclo de vida é mais amplo do que a eficiência do transformador

As perdas de energia são uma consideração legítima, especialmente quando o transformador permanece energizado 24 horas por dia. As perdas no núcleo ocorrem sempre que a unidade está energizada, enquanto as perdas em carga aumentam à medida que a corrente cresce. Um projeto de baixas perdas pode exigir um preço inicial mais alto, mas ainda ser economicamente vantajoso onde o custo da eletricidade, as horas de operação e a carga são elevados. O cálculo deve basear-se no perfil operacional esperado, e não em uma alegação genérica de eficiência.

Ainda assim, as perdas do transformador são apenas uma parte da equação. Na indústria pesada, as consequências financeiras de uma interrupção não planejada podem superar anos de economia incremental em perdas. É por isso que compradores experientes avaliam o custo do ciclo de vida sob várias perspectivas: custo de aquisição e instalação, perdas de energia, inspeção de rotina e testes de óleo, disponibilidade de peças sobressalentes, risco de interrupção, reparabilidade, controles ambientais e tratamento no fim da vida útil.

Os equipamentos imersos em óleo exigem manutenção disciplinada. A condição do óleo não deve ser tratada como algo secundário. Testes periódicos podem ajudar a identificar umidade, deterioração dielétrica, alterações de acidez, gases dissolvidos ou contaminação antes que o problema se torne grave. O escopo e a frequência adequados dos testes dependem da criticidade, da classe de tensão, da carga, da idade e das práticas locais aplicáveis ao transformador. Um transformador de armazém com carga leve e um transformador de processo com carga contínua não devem necessariamente receber a mesma estratégia de monitoramento.

Essa obrigação de manutenção às vezes é apresentada como uma desvantagem em comparação com alternativas do tipo seco. Pode ser, especialmente quando o acesso ao local é limitado ou o operador não dispõe de um parceiro de manutenção competente. Porém, para um grande transformador industrial, a análise planejada do óleo e a intervenção baseada em condição são frequentemente preferíveis a descobrir a deterioração somente após alarmes térmicos, falhas de isolamento ou desligamentos forçados. A questão de custo não é “manutenção versus ausência de manutenção”. É manutenção planejada versus risco não gerenciado.

Onde as decisões de compra costumam dar errado

O primeiro erro é especificar a capacidade apenas com base na demanda média atual. Novos acionamentos, futuras linhas de produção, equipamentos de processo eletrificados e correção de potência reativa podem alterar o perfil de carga. Superdimensionar sem análise também não é ideal, pois pode resultar em custo de capital desnecessário e maiores perdas em vazio. A abordagem correta é analisar o crescimento da carga juntamente com a capacidade de carga permissível do transformador, a classe de resfriamento, as condições ambiente e a filosofia de redundância.

Outro ponto fraco é ignorar a natureza da carga. Harmônicos provenientes de inversores de frequência, retificadores, equipamentos de soldagem e outros equipamentos não lineares podem introduzir aquecimento adicional. Partidas e paradas frequentes podem criar ciclos térmicos. Grandes correntes de partida de motores podem causar quedas de tensão e estresse mecânico. Essas condições não excluem automaticamente um transformador imerso em óleo, mas devem ser informadas durante o projeto. Um fornecedor não pode recomendar de forma sensata a impedância, a configuração dos enrolamentos, a faixa de taps, as disposições de resfriamento ou os acessórios apenas com base nos kVA.

A segurança contra incêndio e as restrições de instalação também devem ser tratadas antecipadamente. Como o óleo isolante mineral é combustível, os projetos podem exigir distâncias específicas de separação, medidas de contenção, sistemas de proteção contra incêndio ou alternativas como fluidos menos inflamáveis, dependendo da jurisdição e do layout do local. Os requisitos variam conforme o país, a seguradora e o tipo de instalação. Não é prudente presumir que um projeto de subestação conhecido possa ser simplesmente copiado para uma planta química, um pavilhão de fabricação interno ou uma área urbana densamente ocupada.

Por fim, os compradores às vezes comparam cotações sem assegurar que incluam o mesmo escopo. Um preço pode parecer atraente até que a equipe do projeto identifique omissões, como dispositivos de proteção, equipamentos de marshalling, caixas de cabos, radiadores, requisitos de comutador sob carga, interfaces de monitoramento, limitações de transporte, montagem no local, enchimento de óleo, suporte a testes ou peças sobressalentes. Uma matriz de propostas tecnicamente comparável é mais útil do que uma lista curta de preços de transformadores.

Perguntas que revelam o custo real de propriedade

Antes de selecionar uma unidade, vale a pena fazer algumas perguntas diretas ao fabricante e à equipe interna de engenharia:

• Como é o perfil de carga medido ou estimado de 24 horas, incluindo a duração dos picos e as condições sazonais de temperatura ambiente?
• Quais perdas em vazio e em carga são oferecidas e como essas perdas serão avaliadas em relação às horas anuais de operação e ao custo de eletricidade da instalação?
• Harmônicos, ciclos rápidos de carga, grandes partidas de motores ou futuras ampliações de capacidade fazem parte do regime esperado?
• Qual configuração de resfriamento é proposta e qual margem operacional permanece se a temperatura ambiente subir ou a produção for ampliada?
• Quais disposições de inspeção, amostragem de óleo, alarmes e acesso para manutenção estão incluídas desde o primeiro dia?
• O fornecedor pode fornecer documentação clara dos testes de fábrica, desenhos e uma recomendação prática de peças sobressalentes para a configuração instalada?

Essas perguntas frequentemente revelam se uma proposta foi projetada em torno da instalação ou simplesmente adaptada de uma classificação padrão. Nem a padronização nem a engenharia personalizada são inerentemente melhores. Projetos padrão podem melhorar a previsibilidade de entrega e simplificar a manutenção. A personalização se justifica quando os requisitos de carga, ambiente ou integração realmente a exigem.

O gerenciamento de carga pode proteger o investimento no transformador

Em algumas instalações, a estratégia de transformador mais econômica não é instalar uma unidade muito maior. É reduzir a duração e a severidade da carga de pico. O armazenamento de energia pode ser relevante nesse contexto, especialmente para locais sujeitos a cobranças por demanda, variabilidade fotovoltaica, conexões à rede limitadas ou necessidade de suporte de backup de curta duração.

Por exemplo, um sistema de baterias em contêiner pode ser programado para absorver energia durante períodos de menor demanda e descarregar durante picos selecionados, reduzindo o estresse sobre os ativos de distribuição a montante quando os controles e a coordenação de proteção são adequadamente projetados. OSistema de Armazenamento de Energia em Contêiner com Resfriamento a Ar de 500kW/1MWh da Jinshida Electric combina baterias LiFePO4, um PCS de 500kW, BMS, EMS opcional, resfriamento a ar e opções de proteção contra incêndio em um contêiner padrão de 20 pés. Ele foi projetado para aplicações comerciais e industriais, como redução de picos, armazenamento de energia fotovoltaica, energia de backup e microrredes.

Isso não significa que o armazenamento deva ser utilizado como substituto do dimensionamento adequado do transformador. Um sistema de baterias tem suas próprias considerações relativas ao ciclo de trabalho, proteção, segurança contra incêndio, manutenção e finanças. No entanto, quando eventos de pico curtos estão levando a uma decisão de superdimensionar o transformador, a modelagem conjunta da carga do transformador e do despacho do armazenamento pode produzir um plano de capital mais equilibrado. O ponto essencial é avaliar todo o sistema elétrico em vez de adquirir cada ativo isoladamente.

A capacidade do fornecedor é importante após o pedido de compra

Um transformador pode ter boas especificações principais e ainda tornar-se um ativo difícil se os desenhos forem entregues com atraso, os acessórios forem mal compatibilizados, os registros de qualidade estiverem incompletos ou as questões de serviço não puderem ser resolvidas rapidamente. Para compradores industriais, a disciplina de fabricação é, portanto, parte do controle do custo do ciclo de vida. Ela influencia a consistência dos materiais, da montagem, dos testes, da documentação, da preparação para transporte e a capacidade de dar suporte ao equipamento após o comissionamento.

A Jinshida Electric Power Technology Co., Ltd. concentra-se na pesquisa, fabricação e aplicação de equipamentos de transmissão e distribuição de energia para projetos de rede elétrica, industriais, de novas energias e de infraestrutura. Em termos práticos, uma relação útil com o fornecedor deve envolver mais do que fornecer uma classificação de transformador. Deve incluir a análise das condições de aplicação, a confirmação das interfaces técnicas, a manutenção de uma gestão rigorosa da qualidade e o auxílio à equipe do projeto para tomar decisões que permaneçam adequadas quando a instalação estiver operando sob carga real.

Um transformador imerso em óleo pode ser uma opção de menor custo de ciclo de vida para serviço industrial de alta carga quando sua capacidade térmica, perdas, proteção, manutenibilidade e restrições do local são consideradas como um único conjunto. O melhor resultado de aquisição geralmente não é a cotação inicial mais baixa nem a maior classificação em kVA. É a unidade capaz de suportar o regime esperado de maneira confiável, ser monitorada e mantida sem dificuldade e proporcionar à instalação um caminho viável para crescimento.
