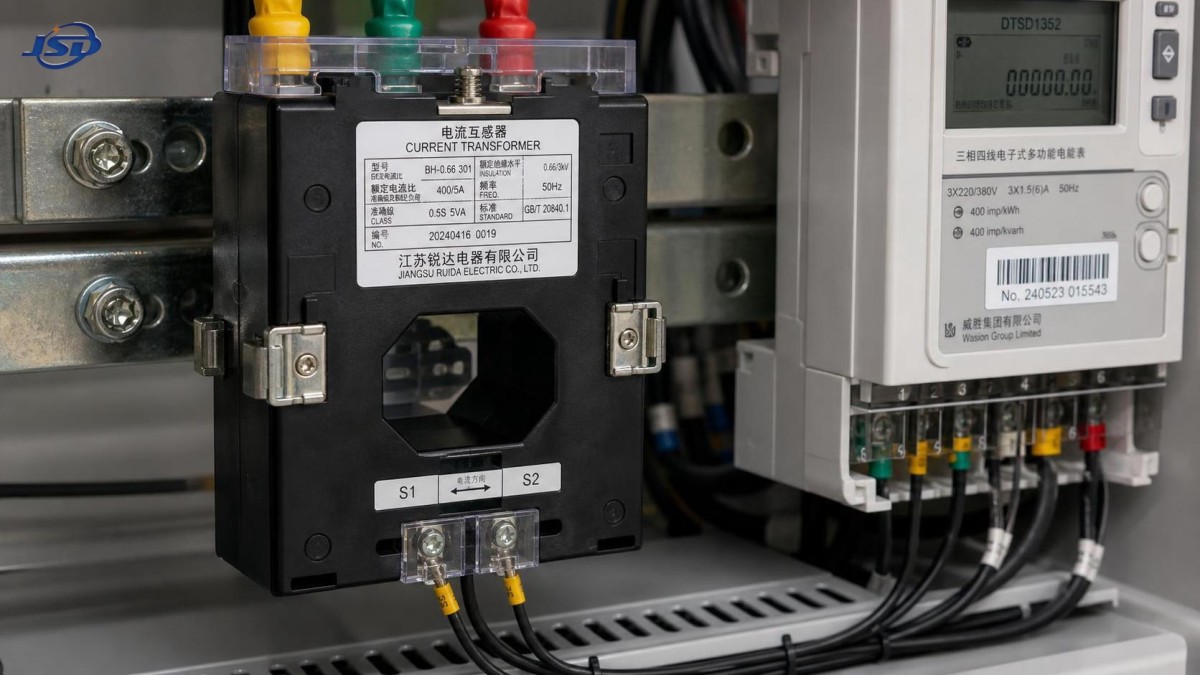

Quand le rapport de transformation d’un transformateur de courant (TC) entraîne-t-il des erreurs de facturation ?

Dans le comptage de l’énergie destinée à la facturation, les erreurs des TC sont rarement spectaculaires. Elles s’accumulent discrètement en arrière-plan et ne deviennent visibles que lorsqu’un audit, une réclamation client ou un écart de règlement impose une analyse plus approfondie. Pour les évaluateurs techniques, la question essentielle n’est pas simplement de savoir si le transformateur de courant CT présente le « bon rapport » sur le papier. Le véritable enjeu est de déterminer à quel moment ce rapport amène la chaîne de comptage à fonctionner en dehors des conditions supposées par le compteur, le distributeur ou la classe de précision applicable.

Une erreur de facturation peut apparaître même lorsque le CT lui-même n’est pas défectueux. Un mauvais choix de rapport, une programmation incorrecte du compteur, un fonctionnement à faible charge, une charge excessive, une polarité inversée, un déphasage, une saturation en cas de défaut ou dans des conditions riches en harmoniques, ainsi qu’un remplacement effectué sans mise à jour des constantes de comptage peuvent tous entraîner un enregistrement incorrect de l’énergie. En pratique, les problèmes de facturation liés au rapport proviennent généralement d’une incompatibilité du système plutôt que de la défaillance isolée d’un seul composant.

Signification du rapport de transformation du CT dans les applications de facturation

Le rapport du CT exprime la relation entre le courant primaire et le courant secondaire, par exemple 200/5 A, 400/5 A ou 1000/1 A. Dans le comptage destiné à la facturation, le compteur multiplie le courant secondaire mesuré par le rapport de transformation programmé afin de calculer la consommation d’énergie primaire. Si cette relation est incorrecte à un quelconque point de la chaîne, le résultat de facturation est erroné.

Cela paraît simple, mais le risque technique se présente de deux manières différentes :

• Le rapport du CT installé ne correspond pas à la plage de charge réelle.
• Le compteur ou le système de facturation utilise un rapport différent de celui du CT effectivement installé.

Le second cas crée des erreurs en pourcentage immédiates et souvent importantes. Un CT 300/5 installé alors que le compteur est configuré pour 200/5 sous-estimera ou surestimera le courant de 50 %, selon le sens de l’incompatibilité. Ces erreurs sont généralement détectées rapidement, car elles sont trop importantes pour être ignorées.

Le premier cas est plus subtil et plus fréquent sur le terrain. Un CT peut être « correct » du point de vue de la protection ou de sa plaque signalétique, tout en étant un mauvais choix pour le comptage si le courant de fonctionnement normal se situe trop bas dans sa plage de précision effective.

À partir de quel moment un rapport de CT surdimensionné fausse la facturation

Le surdimensionnement est l’une des causes les plus fréquentes d’imprécision du comptage. Il se produit souvent lorsque les concepteurs choisissent un rapport de CT élevé afin de tenir compte d’une extension future, d’une demande de pointe occasionnelle ou de marges liées aux défauts. Pour les fonctions de protection, cela peut être acceptable. Pour la facturation, cela peut poser problème.

Les CT de mesure sont conçus pour atteindre la précision déclarée dans des plages de courant et des conditions de charge spécifiées. Si la charge réelle fonctionne durablement bien en dessous de cette plage, l’erreur de rapport et l’erreur d’angle de phase peuvent devenir plus importantes. Cela est particulièrement important en cas de faible facteur de puissance ou lorsque le règlement énergétique inclut à la fois des composantes actives et réactives.

Un schéma fréquent sur le terrain est le suivant : une installation devait initialement absorber 70 % à 90 % du courant de conception d’un départ, et un rapport de CT relativement élevé a donc été sélectionné. Des années plus tard, la charge réelle du procédé se stabilise à 10 % à 20 % de ce courant. Le compteur continue d’enregistrer l’énergie, mais avec une précision de facturation qui n’est plus celle prévue. Pendant les périodes de faible charge, le courant secondaire peut être si faible que le CT fonctionne près de la limite inférieure de son enveloppe de performances de mesure.

Lors d’une analyse technique, le rapport doit donc être vérifié par rapport à la distribution réelle du courant de fonctionnement, et non uniquement par rapport au courant maximal de conception. Le courant de pointe est important, mais la précision de facturation est déterminée sur l’ensemble du profil de fonctionnement.

Quand un rapport de CT sous-dimensionné crée un risque de facturation

Le sous-dimensionnement est moins fréquent dans les conceptions prudentes des réseaux électriques, mais il crée ses propres problèmes. Si le courant normal approche fréquemment ou dépasse le courant primaire assigné du CT, celui-ci peut entrer dans une zone où les contraintes thermiques, la non-linéarité magnétique ou le risque de saturation augmentent, en particulier dans des conditions transitoires. Lorsque le noyau ne peut plus reproduire fidèlement la forme d’onde du courant, le compteur reçoit un courant secondaire déformé et la précision de facturation se dégrade.

Dans les systèmes industriels modernes, ce risque ne se limite pas à la surcharge classique. Les variateurs de fréquence, les redresseurs, les fours, les ensembles de recharge pour véhicules électriques et certains points d’intégration des énergies renouvelables peuvent introduire des distorsions de forme d’onde et des pointes de courant qui ne sont pas correctement représentées par les hypothèses RMS de la plaque signalétique. Même si le courant moyen semble acceptable, le facteur de crête et le contenu harmonique peuvent pousser un CT mal sélectionné à reproduire le courant de manière imprécise.

C’est l’une des raisons pour lesquelles les évaluateurs techniques examinent de plus en plus largement l’environnement de conversion de puissance, au lieu de considérer uniquement le rapport. Dans les installations alimentant des procédés fortement liés au redressement ou à l’isolation, les conditions de courant en amont peuvent différer sensiblement des hypothèses sinusoïdales idéales. Un équipement tel qu’un transformateur spécial d’isolement et de redressement est sélectionné pour des fonctions spécifiques de conversion de puissance, mais le CT de mesure associé à ces systèmes doit également être évalué en fonction de la charge, de l’environnement harmonique et du profil de charge prévu lorsque la précision de la facturation est importante.

L’erreur la plus coûteuse : un CT correct, mais un mauvais multiplicateur dans le compteur

Du point de vue de la facturation, les erreurs ayant le plus fort impact sont souvent liées à l’administration ou à la mise en service plutôt qu’à l’électricité elle-même. Un CT peut être correctement choisi et fabriqué avec précision, alors que le compteur est programmé avec un rapport incorrect après un remplacement, une modernisation ou une modification du tableau.

Cela se produit généralement dans plusieurs situations :

• un ancien CT 600/5 est remplacé par un modèle 800/5 lors d’une augmentation de capacité, mais la constante du compteur n’est pas modifiée ;
• un CT secondaire 1 A est installé dans un système qui reste configuré pour 5 A ;
• les plans indiquent un rapport, mais l’installation telle que construite en utilise un autre ;
• des CT multicœurs sont raccordés au mauvais noyau secondaire, dont la classe ou la fonction diffère de celles prévues pour le comptage.

Ces erreurs sont opérationnellement graves, car le CT peut réussir les contrôles élémentaires de continuité et le compteur peut afficher des valeurs plausibles. À moins de comparer le courant secondaire mesuré, la configuration du compteur et la charge primaire réelle, l’incompatibilité peut rester en service pendant des mois.

Pour les applications de comptage destiné à la facturation, la vérification du rapport doit toujours faire partie de la mise en service ainsi que de toute procédure ultérieure de modification des équipements. Les évaluateurs techniques ne doivent pas supposer qu’une concordance de plaque signalétique dans les documents d’achat garantit une concordance de comptage sur le terrain.

La classe de précision est aussi importante que le rapport

Le rapport d’un CT ne suffit pas à définir son aptitude à la facturation. Un CT 400/5 conçu pour l’indication générale ou la protection n’est pas automatiquement adapté au comptage destiné à la facturation. La classe de précision, la charge assignée, le facteur de sécurité des appareils de mesure, les limites thermiques et la conformité aux normes applicables déterminent également ses performances en service.

Les références normatives pertinentes dépendent du marché et de l’application. Les exigences IEC relatives aux transformateurs de mesure sont couramment utilisées à l’international, tandis que les référentiels ANSI/IEEE sont appliqués dans de nombreuses autres juridictions. Les exigences précises du comptage destiné au règlement peuvent également être régies par les règles du distributeur local, les protocoles de l’opérateur de marché ou les exigences de la métrologie légale. Lorsque des règles spécifiques de règlement s’appliquent, elles doivent être considérées comme prioritaires. Si l’exigence applicable n’est pas clairement identifiée lors de l’examen du projet, cette lacune doit être indiquée comme 【À vérifier】 plutôt que supposée.

En pratique, les erreurs de facturation apparaissent souvent parce qu’une équipe de projet choisit un rapport en fonction de l’intensité admissible et laisse le reste de la spécification de comptage insuffisamment défini. Cette approche n’est pas sûre pour une mesure destinée au règlement.

Comment la charge et le câblage peuvent dégrader les performances d’un « bon » rapport

Même avec le rapport correct et les réglages corrects du compteur, une charge secondaire excessive peut modifier suffisamment les performances pour affecter la facturation. La charge comprend l’impédance d’entrée du compteur, la résistance des conducteurs, les connexions des bornes, les interrupteurs de test et tous les dispositifs intermédiaires. Les grandes longueurs de câble ou les câbles secondaires sous-dimensionnés sont des facteurs fréquents.

Un CT sélectionné près de la limite de sa charge assignée peut fonctionner correctement dans les conditions d’usine et présenter de mauvaises performances sur le terrain. Cela est particulièrement pertinent dans les projets de modernisation, lorsque le point de comptage reste identique mais que la disposition du tableau est modifiée, que le parcours des câbles secondaires s’allonge ou que des équipements de test supplémentaires sont ajoutés.

Pour les évaluateurs, la leçon pratique est simple : la validation du rapport est incomplète sans calcul de la charge. Un CT 200/5 techniquement correct peut néanmoins générer une erreur de facturation si le circuit secondaire installé dépasse la charge prise en compte par sa classe de précision.

Le faible facteur de puissance et l’erreur d’angle de phase sont souvent sous-estimés

Les litiges de facturation ne sont pas toujours dus à une erreur de rapport au sens strict. Dans de nombreux cas, le rapport est nominalement correct, mais le déphasage contribue suffisamment à l’erreur pour affecter la mesure des wattheures ou des varheures. Le phénomène devient plus sensible lorsque le facteur de puissance diminue.

Pourquoi cela est-il important ? Parce que les équipes techniques examinent parfois uniquement la reproduction de l’amplitude du courant. Or les compteurs de facturation calculent l’énergie à partir des relations entre le courant et la tension au fil du temps. Si le CT introduit une erreur d’angle de phase en dehors de la plage acceptable, le résultat énergétique du compteur est modifié, même si l’amplitude du courant semble suffisamment proche.

Ce problème devient plus visible sur les sites industriels comportant des charges mixtes, des transformateurs faiblement chargés ou une commutation importante de la compensation réactive. Un rapport choisi sans tenir compte du facteur de puissance probable peut donc contribuer indirectement à l’imprécision de la facturation.

Scénarios courants sur le terrain où le rapport du CT provoque des erreurs de facturation

Plusieurs scénarios récurrents méritent une attention particulière, car ils apparaissent dans les réseaux électriques, les usines industrielles et les installations commerciales :

• Capacité réservée mais jamais utilisée. Le CT a été dimensionné pour une croissance future, alors que le courant réel est resté durablement faible.
• Extension partielle du système. Les équipements primaires ont été modernisés, mais les réglages de comptage n’ont pas été révisés de manière cohérente.
• Remplacement du CT après une défaillance. La compatibilité physique a été privilégiée au détriment de l’équivalence pour le comptage.
• Confusion entre les exigences de comptage et de protection. Un seul rapport de CT a été choisi principalement pour des raisons pratiques de protection, les performances de facturation étant considérées comme secondaires.
• Modifications du circuit secondaire. L’augmentation de la longueur des conducteurs ou l’ajout de dispositifs a accru la charge au-delà des prévisions.
• Croissance de charges non linéaires. Les variateurs, redresseurs ou convertisseurs ont suffisamment modifié la forme d’onde du courant pour révéler les limites du CT.

Dans ces situations, l’évaluateur technique doit éviter de demander uniquement : « Le rapport est-il standard ? » La meilleure question est : « Ce rapport permettra-t-il de préserver la précision requise dans les conditions réelles de fonctionnement et d’installation ? »

Comment évaluer l’adéquation d’un rapport de CT à la facturation

Une évaluation fiable comprend généralement cinq vérifications.

Premièrement, comparer le rapport à la courbe de charge réelle. Utiliser le courant de fonctionnement mesuré au fil du temps, et non le seul courant de conception. Si le site fonctionne pendant la majeure partie du temps avec un courant très faible par rapport au courant assigné du CT, le risque d’erreur de précision augmente.

Deuxièmement, confirmer la configuration du compteur. Vérifier le rapport du CT, le courant secondaire assigné (1 A ou 5 A), le multiplicateur, l’affectation des phases et tout facteur d’échelle logiciel dans le compteur et la plateforme de facturation en amont.

Troisièmement, examiner la classe et la charge du CT. Confirmer que la charge installée reste dans la valeur assignée requise pour la classe de précision souhaitée.

Quatrièmement, vérifier l’environnement d’application. Rechercher la présence d’harmoniques, de charges transitoires, d’un faible facteur de puissance ou d’un fonctionnement fortement basé sur des convertisseurs susceptible d’affecter la fidélité du comptage.

Cinquièmement, valider la documentation telle que construite. Les plans, les étiquettes, les rapports d’essai et les réglages du compteur doivent concorder. Dans le cas contraire, la fiabilité de la facturation est déjà compromise.

Lorsque les systèmes comportent des équipements de conversion spécialisés, comme une autre installation utilisant un transformateur spécial d’isolement et de redressement, l’évaluateur doit accorder une attention accrue à la qualité de la forme d’onde du courant et à l’architecture de comptage, et pas uniquement au courant assigné.

Ce que les acheteurs et les rédacteurs de spécifications doivent exiger des fournisseurs

Pour l’approvisionnement et l’approbation technique, la meilleure protection n’est pas une affirmation générique de « haute précision ». Il s’agit d’une spécification complète et adaptée à l’application. Celle-ci doit généralement définir :

• le rapport primaire et secondaire ;
• la classe de précision de mesure ;
• la charge assignée ;
• les exigences relatives à la fréquence et à l’isolation ;
• la référence à la norme de comptage prévue ;
• l’environnement d’installation et la plage de charge attendue ;
• si l’application comprend des charges riches en harmoniques ou alimentées par convertisseur ;
• les exigences relatives à la documentation des essais et à la traçabilité.

Pour les achats transfrontaliers, les évaluateurs techniques doivent également confirmer que la base d’essai standard du fournisseur correspond aux règles d’acceptation du marché de destination. Un CT conforme à un référentiel donné peut néanmoins nécessiter un examen supplémentaire pour répondre aux pratiques de comptage destiné à la facturation d’un autre marché.

Le seuil pratique : à partir de quel moment le rapport devient-il un problème de facturation ?

Le rapport du CT devient un problème de facturation lorsqu’il empêche le système de comptage de maintenir la précision requise sur la plage réelle de fonctionnement de l’installation. Cela peut se produire parce que le rapport est manifestement incorrect, parce qu’il est techniquement surdimensionné ou sous-dimensionné pour le profil de charge, ou parce qu’il n’est pas cohérent avec les réglages du compteur, les conditions de charge ou la réalité de la forme d’onde.

En d’autres termes, les erreurs de facturation ne commencent pas à une valeur universelle unique en ampères, mais au moment où le rapport choisi ne permet plus d’assurer une mesure conforme aux exigences du règlement dans les conditions réelles du site.

Pour les évaluateurs techniques, c’est le critère de décision qui compte. Un transformateur de courant CT ne doit pas être évalué uniquement selon sa compatibilité avec le jeu de barres ou sa concordance avec le courant maximal indiqué sur un schéma unifilaire. Il doit être jugé sur sa capacité à fournir une précision vérifiable et conforme aux normes pendant toute la durée réelle d’exploitation du site. C’est ce qui distingue un simple composant de comptage fonctionnel d’un composant auquel on peut faire confiance lorsque les enjeux financiers, de conformité et de responsabilité envers les clients en dépendent.
