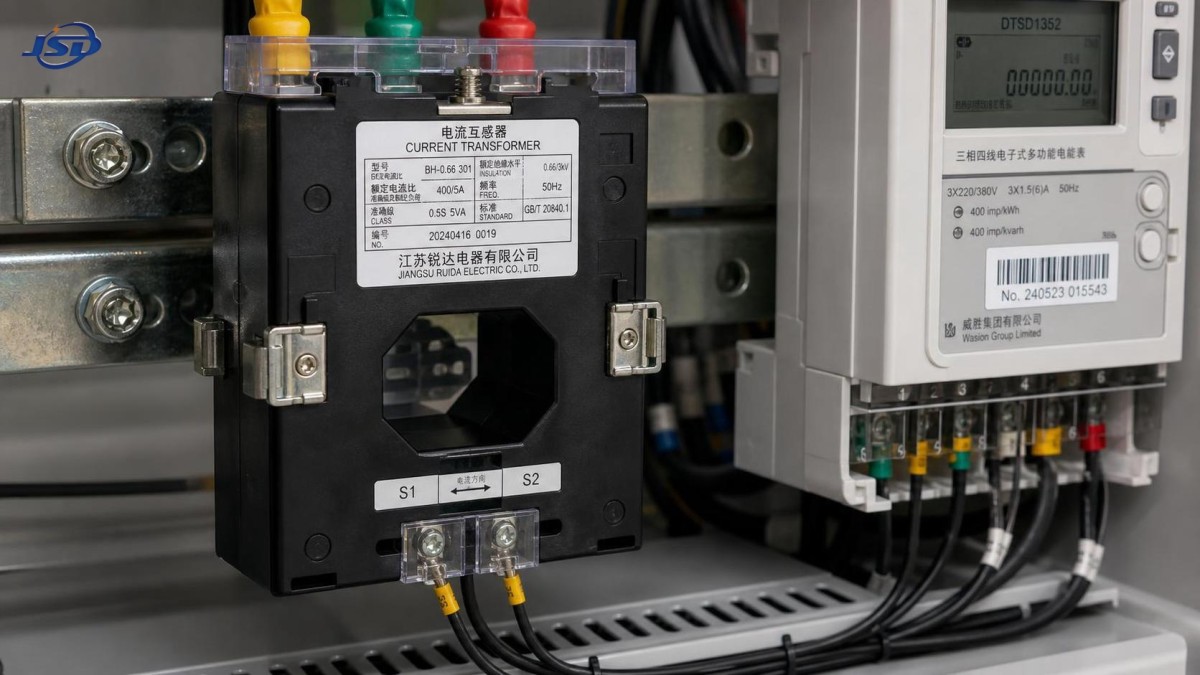

متى تتسبب نسبة تحويل محول التيار CT في أخطاء الفوترة؟

في قياس الإيرادات، نادراً ما تكون أخطاء محولات التيار CT واضحة أو كبيرة بشكل مفاجئ. فهي تتراكم بهدوء في الخلفية، ولا تظهر إلا عندما يفرض تدقيق أو شكوى من عميل أو اختلاف في التسوية إجراء مراجعة دقيقة. وبالنسبة إلى المقيمين الفنيين، لا يتمثل السؤال الأساسي ببساطة في ما إذا كان لمحول التيار CT «نسبة التحويل الصحيحة» على الورق. بل تتمثل المسألة الحقيقية في تحديد متى تؤدي تلك النسبة إلى تشغيل سلسلة القياس خارج الظروف التي افترضها العداد أو مرفق الكهرباء أو فئة الدقة المعمول بها.

قد يظهر خطأ في الفوترة حتى عندما لا يكون محول التيار CT نفسه معيباً. فاختيار النسبة الخاطئة، أو برمجة العداد بشكل خاطئ، أو التشغيل عند حمل منخفض، أو الحمل الزائد على الدائرة الثانوية، أو عكس القطبية، أو عدم تطابق الطور، أو التشبع أثناء الأعطال أو في ظروف غنية بالتوافقيات، أو استبدال المحول دون تحديث ثوابت القياس، كلها عوامل قد تؤدي إلى تسجيل غير صحيح للطاقة. وعملياً، تنشأ مشكلات الفوترة المرتبطة بنسبة التحويل عادةً عن عدم تطابق في النظام، وليس عن عطل منفرد في أحد المكونات.

ماذا تعني نسبة محول التيار CT في تطبيقات الفوترة

تعبّر نسبة محول التيار CT عن العلاقة بين التيار الابتدائي والتيار الثانوي، مثل 200/5 A أو 400/5 A أو 1000/1 A. وفي قياس الفوترة، يضرب العداد التيار الثانوي المقاس في نسبة التحويل المبرمجة لحساب استهلاك الطاقة الابتدائي. وإذا كانت هذه العلاقة خاطئة في أي نقطة من السلسلة، فستكون نتيجة الفوترة خاطئة.

يبدو الأمر واضحاً، لكن المخاطر الفنية تظهر بطريقتين مختلفتين:

• نسبة محول التيار CT المركب لا تتوافق مع نطاق الحمل الفعلي.
• يستخدم العداد أو نظام الفوترة نسبة مختلفة عن نسبة محول التيار CT المركب فعلياً.

تؤدي الحالة الثانية إلى أخطاء فورية وغالباً كبيرة من حيث النسبة المئوية. فإذا تم تركيب محول تيار CT بنسبة 300/5 بينما تمت تهيئة العداد على 200/5، فسيتم تقليل التيار أو زيادته بنسبة 50%، تبعاً لاتجاه عدم التطابق. وعادةً ما يتم اكتشاف هذه الأخطاء بسرعة لأن حجمها كبير إلى درجة يصعب تجاهلها.

أما الحالة الأولى فهي أكثر دقة وأكثر شيوعاً في المواقع الفعلية. فقد يكون محول التيار CT «صحيحاً» من منظور الحماية أو بيانات لوحة الاسم، لكنه يظل خياراً ضعيفاً للقياس إذا كان تيار التشغيل العادي منخفضاً جداً مقارنةً بنطاق الدقة الفعال للمحول.

متى تبدأ النسبة الزائدة لمحول التيار CT في تشويه الفوترة

يُعد اختيار نسبة أكبر من اللازم أحد أكثر أسباب عدم دقة القياس شيوعاً. ويحدث ذلك غالباً عندما يختار المصممون نسبة سخية لمحول التيار CT لاستيعاب التوسع المستقبلي أو ذروة الطلب العرضية أو هوامش الأعطال. وقد يكون ذلك مقبولاً لوظائف الحماية، لكنه قد يكون مشكلة في تطبيقات الفوترة.

صُممت محولات التيار CT الخاصة بالقياس لتحقيق دقتها المحددة ضمن نطاقات تيار وظروف حمل ثانوي معينة. وإذا كان الحمل الفعلي يعمل لفترات طويلة عند مستوى أقل بكثير من ذلك النطاق، فقد يصبح خطأ النسبة وخطأ زاوية الطور أكثر أهمية. ويكتسب ذلك أهمية خاصة عند انخفاض معامل القدرة أو عندما تتضمن تسوية الطاقة كلاً من المكونات الفعالة وغير الفعالة.

يظهر نمط شائع في المواقع على النحو التالي: كان من المتوقع في الأصل أن يسحب أحد المرافق من 70% إلى 90% من تيار التصميم للمغذي، ولذلك تم اختيار نسبة مرتفعة نسبياً لمحول التيار CT. وبعد سنوات، استقر حمل العملية الفعلي عند 10% إلى 20% من ذلك التيار. ولا يزال العداد يسجل الطاقة، لكن ليس بدقة الفوترة المقصودة. وخلال فترات الحمل المنخفض، قد يكون التيار الثانوي صغيراً إلى درجة تجعل محول التيار CT يعمل بالقرب من الحد الأدنى لنطاق أداء القياس.

لذلك ينبغي، عند المراجعة الفنية، فحص النسبة مقابل التوزيع الفعلي لتيار التشغيل، وليس مقابل تيار التصميم الأقصى فقط. فالتيار الأقصى مهم، لكن دقة الفوترة تتحدد عبر كامل نمط التشغيل.

متى تؤدي النسبة المنخفضة لمحول التيار CT إلى مخاطر في الفوترة

يقل شيوع اختيار نسبة أقل من اللازم في تصميمات مرافق الكهرباء المحافظة، لكنه يسبب مشكلاته الخاصة. فإذا اقترب التيار العادي بصورة متكررة من التيار الابتدائي المقنن لمحول التيار CT أو تجاوزه، فقد يدخل المحول في منطقة تزداد فيها الإجهادات الحرارية أو اللاخطية المغناطيسية أو مخاطر التشبع، ولا سيما أثناء الحالات العابرة. وعندما يتعذر على القلب إعادة إنتاج شكل موجة التيار بدقة، يرى العداد تياراً ثانوياً مشوهاً وتتدهور دقة الفوترة.

في الأنظمة الصناعية الحديثة، لا تقتصر هذه المخاطر على الحمل الزائد التقليدي. فقد تتسبب محركات التردد المتغير والمقومات والأفران ومجموعات شحن المركبات الكهربائية وبعض نقاط دمج الطاقة المتجددة في تشوه شكل الموجة وظهور قمم تيار لا تمثلها افتراضات بيانات لوحة الاسم القائمة على قيمة RMS تمثيلاً جيداً. وحتى إذا بدا متوسط التيار مقبولاً، فقد يؤدي عامل القمة ومحتوى التوافقيات إلى دفع محول تيار CT سيئ الاختيار نحو إعادة إنتاج غير دقيقة.

ولهذا السبب يراجع المقيمون الفنيون بصورة متزايدة بيئة تحويل القدرة الأوسع، بدلاً من مراجعة النسبة وحدها. ففي التركيبات التي تخدم عمليات تعتمد على التقويم أو العزل بدرجة كبيرة، قد تختلف ظروف التيار upstream بشكل ملحوظ عن افتراضات الموجة الجيبية النظيفة. ويتم اختيار معدات مثل محول القدرة الخاص بالعزل والتقويم لأداء مهام محددة في تحويل القدرة، لكن يجب أيضاً مراجعة محول التيار CT المرتبط بهذه الأنظمة من حيث الحمل الثانوي وبيئة التوافقيات ونمط الحمل المتوقع إذا كانت دقة الفوترة مهمة.

الخطأ الأعلى تكلفة: محول تيار CT صحيح وبيان ضرب العداد خاطئ

من منظور الفوترة، غالباً ما تكون الأخطاء ذات التأثير الأكبر إدارية أو مرتبطة بالتشغيل الأولي، وليست كهربائية. فقد يتم اختيار محول التيار CT بشكل صحيح وتصنيعه بدقة، بينما تتم برمجة العداد بنسبة خاطئة بعد الاستبدال أو التحديث أو تعديل اللوحة.

ويحدث ذلك عادةً في عدة حالات:

• استبدال محول تيار CT قديم بنسبة 600/5 بمحول بنسبة 800/5 أثناء ترقية السعة، دون تغيير ثابت العداد؛
• تركيب محول تيار CT ثانوي بقدرة 1 A في نظام لا يزال مهيأً على 5 A؛
• إظهار نسبة معينة في الرسومات، بينما تستخدم التركيبات المنفذة فعلياً نسبة أخرى؛
• توصيل محولات التيار CT متعددة القلوب من القلب الثانوي الخطأ، ذي فئة أو غرض مختلف عن الغرض المقصود للقياس.

تُعد هذه الأخطاء خطيرة من الناحية التشغيلية، لأن محول التيار CT قد يجتاز فحوص الاستمرارية الأساسية، وقد يعرض العداد قيماً تبدو معقولة. وما لم يقارن أحد بين التيار الثانوي المقاس وتهيئة العداد والحمل الابتدائي الفعلي، فقد يظل عدم التطابق قائماً في الخدمة لأشهر.

وفي تطبيقات قياس الإيرادات، يجب أن يكون التحقق من النسبة جزءاً دائماً من التشغيل الأولي ومن أي إجراء لاحق لتغيير الأصول. ولا ينبغي للمقيمين الفنيين افتراض أن تطابق بيانات لوحة الاسم في وثائق الشراء يضمن تطابق القياس في الموقع.

تُعد فئة الدقة مهمة بقدر أهمية النسبة

لا تحدد نسبة محول التيار CT وحدها مدى ملاءمته للفوترة. فمحول تيار CT بنسبة 400/5 مصمم لمهام الإشارة العامة أو الحماية ليس مناسباً تلقائياً لقياس الإيرادات. وتحدد فئة الدقة والحمل الثانوي المقنن وعامل أمان الأجهزة والحدود الحرارية والامتثال للمعايير المعمول بها، كيفية أداء محول التيار CT أثناء الخدمة.

تعتمد مراجع المعايير ذات الصلة على السوق والتطبيق. ويُرجع عادةً إلى متطلبات محولات القياس وفق IEC على المستوى الدولي، بينما تُستخدم أطر ANSI/IEEE في العديد من الولايات القضائية الأخرى. وقد تخضع متطلبات قياس الإيرادات الدقيقة أيضاً لقواعد مرفق الكهرباء المحلي أو بروتوكولات مشغل السوق أو متطلبات القياس القانوني. وعند تطبيق قواعد تسوية محددة، ينبغي التعامل معها باعتبارها المرجع الأساسي. وإذا لم يتم تحديد المتطلب المعمول به بوضوح أثناء مراجعة المشروع، فيجب وضع علامة 【بحاجة إلى التحقق】 عليه بدلاً من افتراضه.

وعملياً، تظهر أخطاء الفوترة غالباً لأن فريق المشروع يختار النسبة بناءً على قدرة حمل التيار ويترك بقية مواصفات القياس غير محددة بما يكفي. وهذا ليس نهجاً آمناً للقياس بدرجة الدقة المطلوبة للتسوية.

كيف يجعل الحمل الثانوي والتوصيلات النسبة «الجيدة» تؤدي أداءً سيئاً

حتى مع النسبة الصحيحة وإعدادات العداد الصحيحة، يمكن أن يؤدي الحمل الثانوي الزائد إلى تغيير الأداء بما يكفي للتأثير في الفوترة. ويشمل الحمل الثانوي ممانعة دخل العداد ومقاومة الأسلاك ووصلات الأطراف ومفاتيح الاختبار وأي أجهزة وسيطة. وتُعد مسارات الكابلات الطويلة أو أسلاك التوصيل الثانوية ذات المقاس غير الكافي من العوامل المتكررة المساهمة.

قد يؤدي محول تيار CT المختار بالقرب من حد الحمل الثانوي المقنن أداءً مقبولاً في ظروف المصنع وأداءً ضعيفاً في ظروف الموقع. ويكتسب ذلك أهمية خاصة في مشاريع التحديث، حيث تظل نقطة القياس نفسها بينما يتغير تخطيط اللوحة أو يصبح مسار الكابل الثانوي أطول أو تتم إضافة معدات اختبار.

والدرس العملي للمقيمين هو أن التحقق من النسبة لا يكتمل دون حساب الحمل الثانوي. فقد يتسبب محول تيار CT تقني صحيح بنسبة 200/5 في حدوث خطأ في الفوترة إذا تجاوزت الدائرة الثانوية المركبة الحمل الذي تفترضه فئة الدقة الخاصة به.

غالباً ما يتم التقليل من شأن انخفاض معامل القدرة وخطأ زاوية الطور

لا تنتج نزاعات الفوترة دائماً عن خطأ النسبة بالمعنى الضيق. ففي حالات كثيرة تكون النسبة صحيحة اسمياً، لكن إزاحة الطور تسهم بقدر كافٍ من الخطأ للتأثير في قياس الواط-ساعة أو الفار-ساعة. ويصبح الأمر أكثر حساسية عند انخفاض معامل القدرة.

لماذا يهم ذلك؟ لأن الفرق الفنية تنظر أحياناً إلى إعادة إنتاج مقدار التيار فقط. لكن عدادات الإيرادات تحسب الطاقة من علاقات التيار والجهد مع مرور الوقت. وإذا أحدث محول التيار CT خطأ في زاوية الطور خارج النطاق المقبول، فإن نتيجة طاقة العداد تتغير حتى لو بدا اتساع التيار قريباً من القيمة الكافية.

ويصبح هذا الأمر أكثر وضوحاً في المواقع الصناعية ذات الأحمال المختلطة أو المحولات المحملة جزئياً أو عمليات تبديل التعويض التفاعلي المهمة. ولذلك قد تسهم النسبة المختارة دون مراعاة معامل القدرة المتوقع أثناء التشغيل بصورة غير مباشرة في عدم دقة الفوترة.

السيناريوهات الشائعة في المواقع التي تسبب فيها نسبة محول التيار CT أخطاءً في الفوترة

تستحق عدة سيناريوهات متكررة الاهتمام لأنها تظهر في مرافق الكهرباء والمصانع والمنشآت التجارية:

• سعة محجوزة لكنها لم تُستخدم قط. تم تحديد حجم محول التيار CT لاستيعاب النمو المستقبلي، بينما ظل التيار الفعلي منخفضاً بشكل دائم.
• توسع جزئي في النظام. تمت ترقية المعدات الابتدائية، لكن لم تتم مراجعة إعدادات القياس بصورة متسقة.
• استبدال محول التيار CT بعد حدوث عطل. تم إعطاء الأولوية للتوافق المادي في التركيب على حساب التكافؤ في القياس.
• اختلاط افتراضات القياس والحماية. تم اختيار نسبة واحدة لمحول التيار CT أساساً لتسهيل الحماية، بينما عومل أداء الفوترة باعتباره أمراً ثانوياً.
• تغييرات في الدائرة الثانوية. أدت زيادة طول الأسلاك أو إضافة أجهزة إلى رفع الحمل الثانوي بما يتجاوز التوقعات.
• نمو الأحمال غير الخطية. غيّرت المحركات أو المقومات أو المحولات شكل موجة التيار بما يكفي لكشف حدود محول التيار CT.

في مثل هذه الحالات، ينبغي للمقيم الفني ألا يكتفي بالسؤال: «هل النسبة قياسية؟» بل يكون السؤال الأفضل: «هل ستحافظ هذه النسبة على الدقة المطلوبة في ظل ظروف التشغيل والتركيب الفعلية؟»

كيفية تقييم ملاءمة نسبة محول التيار CT للفوترة

يتضمن التقييم الموثوق عادةً خمسة فحوصات.

أولاً، قارن النسبة بمنحنى الحمل الفعلي. استخدم تيار التشغيل المقاس بمرور الوقت، وليس تيار التصميم وحده. فإذا أمضى الموقع معظم ساعات تشغيله عند تيار منخفض جداً مقارنةً بتصنيف محول التيار CT، تزداد مخاطر الدقة.

ثانياً، أكد تهيئة العداد. تحقق من نسبة محول التيار CT وتصنيف التيار الثانوي (1 A أو 5 A) والمضاعف وتوزيع الأطوار وأي تحجيم برمجي في العداد ومنصة الفوترة العليا.

ثالثاً، راجع فئة محول التيار CT والحمل الثانوي. تأكد من بقاء الحمل الثانوي المركب ضمن القيمة المقننة المطلوبة لفئة الدقة المرغوبة.

رابعاً، افحص بيئة التطبيق. ابحث عن التوافقيات أو الأحمال العابرة أو انخفاض معامل القدرة أو التشغيل المعتمد بدرجة كبيرة على المحولات، مما قد يؤثر في دقة القياس.

خامساً، تحقق من وثائق التنفيذ الفعلي. يجب أن تتوافق الرسومات والملصقات وتقارير الاختبار وإعدادات العداد. وإذا لم تتوافق، فإن الثقة في الفوترة تكون قد تعرضت للخطر بالفعل.

عندما تتضمن الأنظمة معدات تحويل متخصصة، مثل تركيب آخر يستخدم محول القدرة الخاص بالعزل والتقويم، ينبغي للمقيم إيلاء اهتمام أكبر لجودة شكل موجة التيار وبنية القياس، وليس للتيار المقنن فقط.

ما الذي ينبغي للمشترين ومعدّي المواصفات طلبه من الموردين

في المشتريات والاعتماد الفني، لا يتمثل الإجراء الوقائي الأكثر فائدة في عبارة عامة مثل «دقة عالية»، بل في مواصفة كاملة ومحددة للتطبيق. وينبغي أن تحدد عادةً ما يلي:

• النسبة الابتدائية والثانوية؛
• فئة دقة القياس؛
• الحمل الثانوي المقنن؛
• متطلبات التردد والعزل؛
• مرجع معيار القياس المقصود؛
• بيئة التركيب ونطاق الحمل المتوقع؛
• ما إذا كان التطبيق يتضمن أحمالاً غنية بالتوافقيات أو مغذاة من محولات؛
• وثائق الاختبار ومتطلبات التتبع.

وفي المشتريات العابرة للحدود، ينبغي للمقيمين الفنيين أيضاً التأكد من أن أساس الاختبار القياسي لدى المورد يتوافق مع قواعد القبول في السوق المستهدفة. فقد يكون محول التيار CT متوافقاً مع أحد الأطر، لكنه يظل بحاجة إلى مراجعة إضافية وفق ممارسات قياس الإيرادات في سوق أخرى.

الحد العملي: متى تصبح النسبة مشكلة في الفوترة؟

تصبح نسبة محول التيار CT مشكلة في الفوترة عندما تمنع نظام القياس من الحفاظ على الدقة المطلوبة عبر نطاق التشغيل الفعلي للتركيب. وقد يحدث ذلك لأن النسبة خاطئة بوضوح، أو لأنها أكبر أو أصغر من اللازم من الناحية الفنية بالنسبة إلى نمط الحمل، أو لأنها غير متوافقة مع إعدادات العداد أو ظروف الحمل الثانوي أو واقع شكل الموجة.

وبعبارة أخرى، لا تبدأ أخطاء الفوترة عند قيمة أمبير عالمية واحدة، بل عند النقطة التي لا تعود فيها النسبة المختارة قادرة على دعم قياس بدرجة الدقة المطلوبة للتسوية في ظروف الموقع الفعلية.

وبالنسبة إلى المقيمين الفنيين، فهذا هو معيار القرار المهم. فلا ينبغي تقييم محول التيار CT فقط بناءً على ما إذا كان يلائم قضيب التوصيل أو يطابق التيار الأقصى في مخطط أحادي الخط. بل ينبغي تقييمه بناءً على قدرته على توفير دقة قابلة للتحقق ومتوافقة مع المعايير طوال عمر التشغيل الفعلي للموقع. وهذا هو الفرق بين مكوّن قياس يعمل فحسب ومكوّن يمكن الوثوق به عندما تعتمد الأموال والامتثال والمساءلة أمام العملاء عليه.
