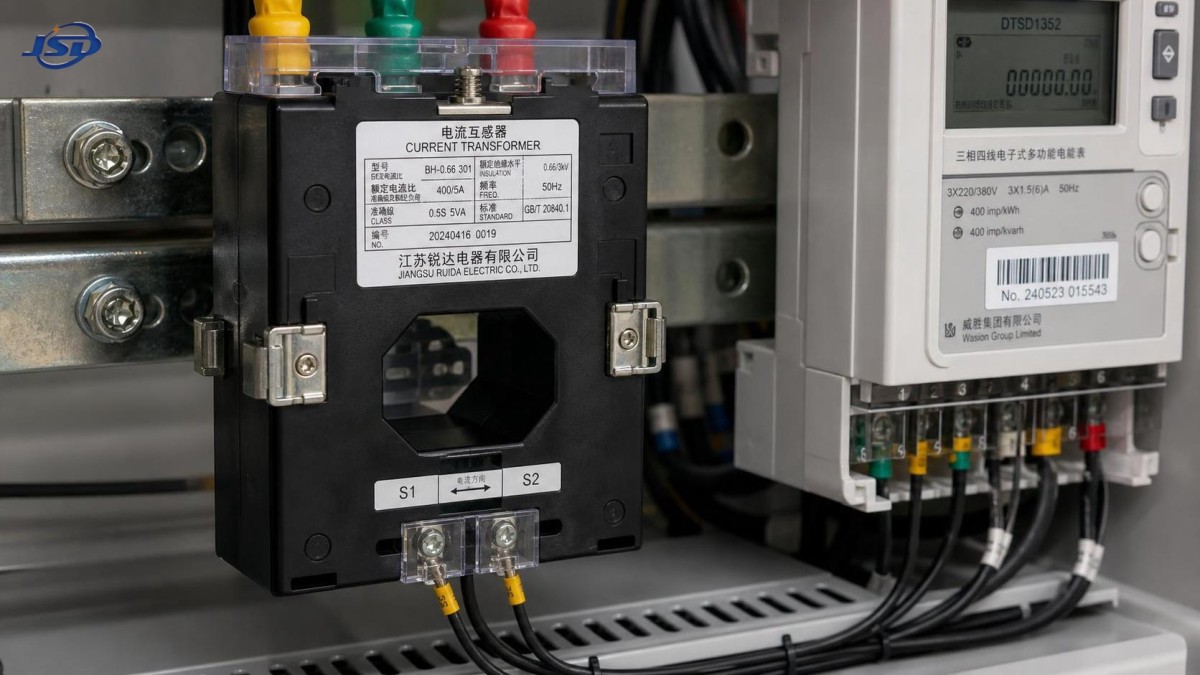

Quando a relação do transformador de corrente CT causa erros de faturamento

Na medição de faturamento, os erros dos TCs raramente são dramáticos. Eles se acumulam silenciosamente em segundo plano e só se tornam visíveis quando uma auditoria, uma reclamação de cliente ou uma discrepância de liquidação exige uma análise mais detalhada. Para os avaliadores técnicos, a questão principal não é simplesmente saber se um transformador de corrente (TC) tem a “relação correta” no papel. A questão real é quando essa relação faz com que a cadeia de medição opere fora das condições consideradas pelo medidor, pela concessionária ou pela classe de exatidão aplicável.

Um erro de faturamento pode ocorrer mesmo quando o próprio TC não apresenta defeito. A seleção incorreta da relação, a programação incorreta do medidor, a operação com baixa carga, a carga excessiva, a polaridade invertida, o descompasso de fase, a saturação sob condições de falta ou com elevado conteúdo harmônico e a substituição sem atualização das constantes de medição podem produzir registros incorretos de energia. Na prática, os problemas de faturamento relacionados à relação geralmente resultam de uma incompatibilidade do sistema, e não da falha isolada de um único componente.

O que significa a relação do TC em aplicações de faturamento

A relação do TC expressa a relação entre a corrente primária e a corrente secundária, como 200/5 A, 400/5 A ou 1000/1 A. Na medição para faturamento, o medidor multiplica a corrente secundária medida pela relação de transformação programada para calcular o consumo de energia primária. Se essa relação estiver incorreta em qualquer ponto da cadeia, o resultado do faturamento estará incorreto.

Isso parece simples, mas o risco técnico surge de duas maneiras diferentes:

• A relação do TC instalado não corresponde à faixa de carga real.
• O medidor ou sistema de faturamento utiliza uma relação diferente daquela do TC efetivamente instalado.

O segundo caso cria erros percentuais imediatos e frequentemente elevados. Um TC de 300/5 instalado enquanto o medidor está configurado para 200/5 subestimará ou superestimará a corrente em 50%, dependendo da direção da incompatibilidade. Esses casos normalmente são descobertos rapidamente, pois o erro é grande demais para ser ignorado.

O primeiro caso é mais sutil e mais comum em campo. Um TC pode estar “correto” do ponto de vista da proteção ou da placa de identificação e ainda assim ser uma escolha inadequada para medição se a corrente normal de operação estiver muito abaixo da faixa efetiva de exatidão do TC.

Quando uma relação de TC superdimensionada começa a distorcer o faturamento

O superdimensionamento é uma das causas mais frequentes de imprecisão na medição. Isso geralmente ocorre quando os projetistas escolhem uma relação de TC elevada para acomodar futuras expansões, picos ocasionais de demanda ou margens relacionadas a faltas. Para funções de proteção, isso pode ser aceitável. Para faturamento, pode ser problemático.

Os TCs de medição são projetados para atingir a exatidão especificada dentro de determinadas faixas de corrente e condições de carga. Se a carga real operar muito abaixo dessa faixa durante longos períodos, o erro de relação e o erro de ângulo de fase podem se tornar mais significativos. Isso é especialmente importante com baixo fator de potência ou quando a liquidação de energia inclui componentes ativos e reativos.

Um padrão comum em campo é o seguinte: inicialmente, esperava-se que uma instalação consumisse de 70% a 90% da corrente de projeto de um alimentador, por isso foi selecionada uma relação de TC relativamente alta. Anos depois, a carga real do processo se estabiliza em 10% a 20% dessa corrente. O medidor continua registrando energia, mas não com a exatidão de faturamento pretendida. Durante os períodos de baixa carga, a corrente secundária pode ser tão pequena que o TC opera próximo ao limite inferior de sua faixa de desempenho para medição.

Por isso, na análise técnica, a relação deve ser verificada em comparação com a distribuição real da corrente de operação, e não apenas com a corrente máxima de projeto. A corrente de pico é importante, mas a exatidão do faturamento é determinada por todo o perfil de operação.

Quando uma relação de TC subdimensionada cria riscos para o faturamento

O subdimensionamento é menos comum em projetos conservadores de concessionárias, mas cria seus próprios problemas. Se a corrente normal se aproximar ou exceder frequentemente a corrente primária nominal do TC, o TC poderá entrar em uma região na qual o estresse térmico, a não linearidade magnética ou o risco de saturação aumentam, especialmente em condições transitórias. Quando o núcleo não consegue reproduzir a forma de onda da corrente com precisão, o medidor recebe uma corrente secundária distorcida e a exatidão do faturamento se deteriora.

Nos sistemas industriais modernos, esse risco não se limita à sobrecarga clássica. Acionamentos de frequência variável, retificadores, fornos, conjuntos de carregadores de veículos elétricos e alguns pontos de integração de energias renováveis podem introduzir distorções na forma de onda e picos de corrente que não são bem representados pelas premissas de placa baseadas em valores RMS. Mesmo que a corrente média pareça aceitável, o fator de crista e o conteúdo harmônico podem levar um TC mal selecionado a uma reprodução imprecisa.

Essa é uma das razões pelas quais os avaliadores técnicos analisam cada vez mais o ambiente mais amplo de conversão de energia, em vez de considerar apenas a relação. Em instalações destinadas a processos com retificação ou forte isolamento, as condições da corrente a montante podem diferir consideravelmente das premissas de uma onda senoidal limpa. Equipamentos como um Transformador Especial de Isolamento e Retificador são selecionados para funções específicas de conversão de energia, mas o TC de medição associado a esses sistemas também deve ser analisado quanto à carga, ao ambiente harmônico e ao perfil de carga esperado quando a precisão do faturamento for importante.

O erro mais caro: TC correto, multiplicador do medidor incorreto

Do ponto de vista do faturamento, os erros de maior impacto geralmente estão relacionados a questões administrativas ou ao comissionamento, e não à parte elétrica. Um TC pode ser adequadamente selecionado e fabricado com precisão, mas o medidor pode ser programado com a relação incorreta após uma substituição, modernização ou modificação do painel.

Isso geralmente ocorre nas seguintes situações:

• um TC antigo de 600/5 é substituído por um de 800/5 durante um aumento de capacidade, mas a constante do medidor não é alterada;
• um TC secundário de 1 A é instalado em um sistema ainda configurado para 5 A;
• os desenhos mostram uma relação, mas a instalação conforme construída utiliza outra;
• TCs de múltiplos núcleos são conectados ao núcleo secundário incorreto, com classe ou finalidade diferente daquela prevista para a medição.

Esses erros são operacionalmente graves porque o TC pode passar por verificações básicas de continuidade e o medidor pode exibir valores plausíveis. A menos que alguém compare a corrente secundária medida, a configuração do medidor e a carga primária real, a incompatibilidade pode permanecer em serviço durante meses.

Em aplicações de medição para faturamento, a verificação da relação deve sempre fazer parte do comissionamento e de qualquer processo posterior de alteração de ativos. Os avaliadores técnicos não devem presumir que a correspondência da placa de identificação nos documentos de aquisição garanta uma correspondência de medição em campo.

A classe de exatidão é tão importante quanto a relação

A relação do TC, por si só, não define sua adequação ao faturamento. Um TC de 400/5 construído para indicação geral ou função de proteção não é automaticamente adequado para medição de faturamento. A classe de exatidão, a carga nominal, o fator de segurança do instrumento, os limites térmicos e a conformidade com as normas aplicáveis determinam, em conjunto, o desempenho do TC em serviço.

As referências normativas relevantes dependem do mercado e da aplicação. Os requisitos da IEC para transformadores de instrumento são normalmente utilizados como referência internacionalmente, enquanto as estruturas ANSI/IEEE são aplicadas em muitas outras jurisdições. Os requisitos exatos para medição de faturamento também podem ser definidos por regras da concessionária local, protocolos do operador do mercado ou requisitos de metrologia legal. Quando houver regras específicas de liquidação, elas devem ser consideradas prioritárias. Se o requisito aplicável não for claramente identificado durante a análise do projeto, essa lacuna deve ser marcada como 【A verificar】, em vez de ser presumida.

Na prática, os erros de faturamento geralmente surgem porque a equipe do projeto escolhe uma relação com base na capacidade de condução de corrente e deixa o restante da especificação de medição indefinido. Essa não é uma abordagem segura para medições destinadas à liquidação.

Como a carga e a fiação fazem uma relação “boa” apresentar desempenho inadequado

Mesmo com a relação correta e as configurações corretas do medidor, uma carga secundária excessiva pode alterar o desempenho o suficiente para afetar o faturamento. A carga inclui a impedância de entrada do medidor, a resistência dos cabos, as conexões dos terminais, as chaves de teste e quaisquer dispositivos intermediários. Cabos longos ou fiação secundária subdimensionada são contribuintes frequentes.

Um TC selecionado próximo ao limite de sua carga nominal pode apresentar desempenho aceitável nas condições de fábrica e desempenho inadequado em campo. Isso é especialmente relevante em projetos de modernização nos quais o ponto de medição permanece o mesmo, mas o layout do painel muda, o percurso do cabo secundário se torna mais longo ou equipamentos de teste adicionais são inseridos.

Para os avaliadores, a lição prática é simples: a validação da relação é incompleta sem o cálculo da carga. Um TC tecnicamente correto de 200/5 ainda pode gerar erro de faturamento se o circuito secundário instalado exceder a carga considerada por sua classe de exatidão.

O baixo fator de potência e o erro de ângulo de fase são frequentemente subestimados

As disputas de faturamento nem sempre são causadas por um erro de relação no sentido estrito. Em muitos casos, a relação é nominalmente correta, mas o deslocamento de fase contribui com um erro suficiente para afetar a medição de watt-hora ou var-hora. Em fatores de potência mais baixos, essa questão se torna mais sensível.

Por que isso é importante? Porque as equipes técnicas às vezes analisam apenas a reprodução da magnitude da corrente. No entanto, os medidores de faturamento calculam a energia a partir das relações entre corrente e tensão ao longo do tempo. Se o TC introduzir um erro de ângulo de fase fora da faixa aceitável, o resultado energético do medidor será alterado, mesmo que a amplitude da corrente pareça suficientemente próxima.

Esse problema se torna mais evidente em instalações industriais com cargas mistas, transformadores levemente carregados ou comutação significativa de compensação reativa. Portanto, uma relação escolhida sem considerar o fator de potência provável de operação pode contribuir indiretamente para a imprecisão do faturamento.

Cenários comuns de campo nos quais a relação do TC causa erros de faturamento

Vários cenários recorrentes merecem atenção porque aparecem em concessionárias, plantas industriais e instalações comerciais:

• Capacidade reservada, mas nunca utilizada. O TC foi dimensionado para crescimento futuro, enquanto a corrente real permaneceu permanentemente baixa.
• Expansão parcial do sistema. O equipamento primário foi modernizado, mas as configurações de medição não foram revisadas de forma consistente.
• Substituição do TC após uma falha. Foi priorizada a compatibilidade física, em vez da equivalência para medição.
• Premissas mistas de medição e proteção. Uma única relação de TC foi escolhida principalmente por conveniência da proteção, enquanto o desempenho do faturamento foi tratado como secundário.
• Alterações no circuito secundário. O aumento do comprimento dos cabos ou a adição de dispositivos elevou a carga além do esperado.
• Crescimento de cargas não lineares. Acionamentos, retificadores ou conversores alteraram a forma de onda da corrente o suficiente para expor as limitações do TC.

Nesses casos, o avaliador técnico deve evitar perguntar apenas “A relação é padrão?”. A pergunta mais adequada é: “Essa relação preservará a exatidão exigida nas condições reais de operação e instalação?”

Como avaliar se uma relação de TC é adequada para faturamento

Uma avaliação confiável geralmente inclui cinco verificações.

Primeiro, compare a relação com a curva de carga real. Utilize a corrente de operação medida ao longo do tempo, e não apenas a corrente de projeto. Se o local passar a maior parte das horas com corrente muito baixa em relação à capacidade nominal do TC, o risco de perda de exatidão aumentará.

Segundo, confirme a configuração do medidor. Verifique a relação do TC, a corrente secundária nominal (1 A ou 5 A), o multiplicador, o mapeamento das fases e qualquer escalonamento de software no medidor e na plataforma de faturamento a montante.

Terceiro, analise a classe e a carga do TC. Confirme se a carga instalada permanece dentro do valor nominal exigido para a classe de exatidão desejada.

Quarto, verifique o ambiente da aplicação. Procure harmônicas, cargas transitórias, baixo fator de potência ou operação com forte presença de conversores que possam afetar a fidelidade da medição.

Quinto, valide a documentação conforme construída. Os desenhos, as etiquetas, os relatórios de teste e as configurações do medidor devem estar de acordo. Se não estiverem, a confiabilidade do faturamento já estará comprometida.

Quando os sistemas envolverem equipamentos especializados de conversão, como outra instalação que utilize um Transformador Especial de Isolamento e Retificador, o avaliador deverá prestar mais atenção à qualidade da forma de onda da corrente e à arquitetura de medição, e não apenas à corrente nominal.

O que compradores e especificadores devem exigir dos fornecedores

Para a aquisição e a aprovação técnica, a proteção mais útil não é uma declaração genérica de “alta exatidão”. É uma especificação completa e específica para a aplicação. Normalmente, ela deve definir:

• relação primária e secundária;
• classe de exatidão para medição;
• carga nominal;
• requisitos de frequência e isolamento;
• referência à norma de medição pretendida;
• ambiente de instalação e faixa de carga esperada;
• se a aplicação inclui cargas com elevado conteúdo harmônico ou alimentadas por conversores;
• expectativas relativas à documentação de testes e à rastreabilidade.

Para aquisições internacionais, os avaliadores técnicos também devem confirmar se a base de testes padrão do fornecedor corresponde às regras de aceitação do mercado de destino. Um TC em conformidade com uma estrutura normativa ainda pode exigir uma análise adicional para atender às práticas de medição de faturamento de outro mercado.

O limite prático: quando a relação se torna um problema de faturamento?

A relação do TC se torna um problema de faturamento quando impede que o sistema de medição mantenha a exatidão exigida em toda a faixa real de operação da instalação. Isso pode ocorrer porque a relação está claramente incorreta, porque está tecnicamente superdimensionada ou subdimensionada para o perfil de carga, ou porque está desvinculada das configurações do medidor, das condições de carga ou da realidade da forma de onda.

Em outras palavras, os erros de faturamento não começam em um único valor universal de ampères, mas no ponto em que a relação escolhida deixa de permitir uma medição com qualidade de liquidação nas condições de campo que realmente existem.

Para os avaliadores técnicos, esse é o padrão de decisão que importa. Um transformador de corrente (TC) não deve ser avaliado apenas por se ajustar ao barramento ou corresponder à corrente máxima em um diagrama unifilar. Ele deve ser avaliado pela capacidade de fornecer uma exatidão verificável e alinhada às normas durante toda a vida operacional real da instalação. Essa é a diferença entre um componente de medição que simplesmente funciona e um componente em que se pode confiar quando o dinheiro, a conformidade e a responsabilidade perante o cliente dependem dele.
