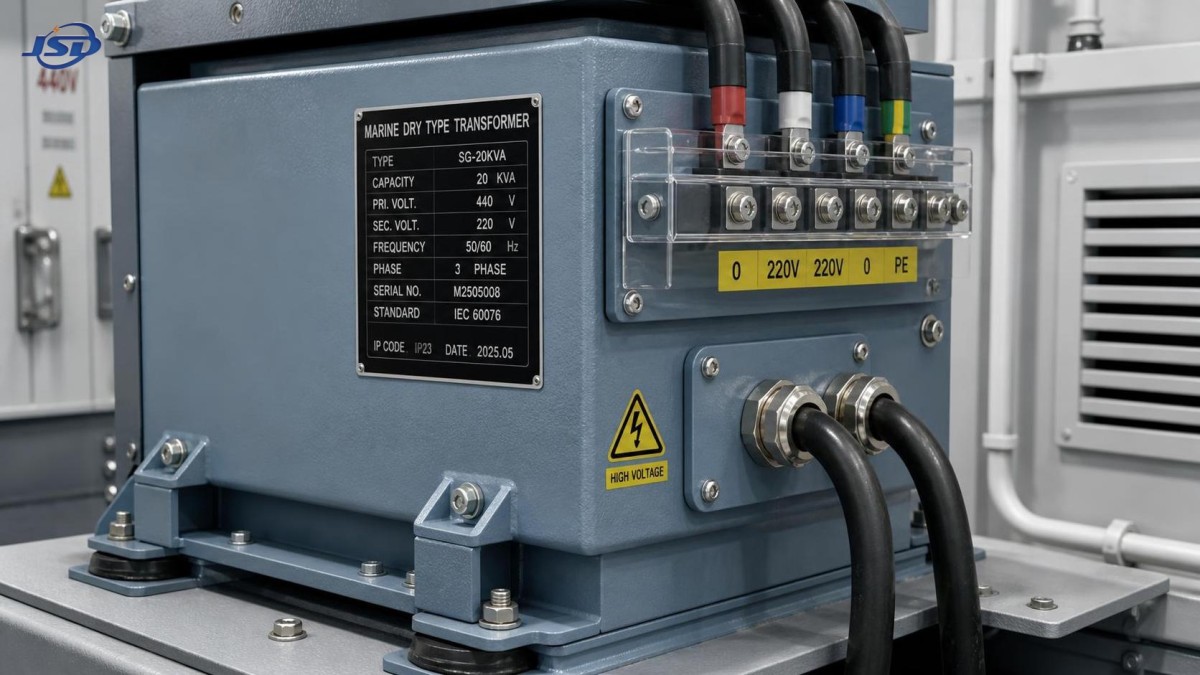

Exigences relatives aux transformateurs marins : comment relever les défis liés à l’espace, aux vibrations et au brouillard salin

Le choix d'un transformateur marin repose rarement uniquement sur la tension et la puissance en kVA. Sur le papier, de nombreux appareils peuvent satisfaire aux exigences électriques. En mer, c'est là que la partie facile s'arrête. La question la plus difficile est de savoir si le transformateur continuera à fonctionner après des mois de vibrations de la coque, une circulation d'air limitée dans des locaux compacts et une exposition continue à une humidité chargée de sel. Pour les équipes de projet, cette différence se traduit plus tard par une surchauffe, une détérioration de l'isolation, des opérations de maintenance imprévues ou des travaux de modernisation complexes qui n'avaient pas été budgétisés.

Une bonne spécification de transformateur marin constitue en réalité un exercice de maîtrise des risques. Le transformateur doit s'adapter aux dimensions réelles de l'installation, supporter les contraintes mécaniques pendant le fonctionnement et le transport, et résister à la corrosion sans entraîner de difficultés de maintenance. Si l'un de ces trois aspects est négligé, le projet peut tout de même réussir l'inspection en usine, puis devenir problématique une fois l'équipement installé à bord ou en mer.

Les contraintes d'espace ne se limitent généralement pas à l'encombrement au sol

Les locaux électriques marins sont souvent conçus en fonction du cheminement des câbles, de l'accessibilité, de la séparation incendie et de l'empilage des équipements. Le transformateur ne doit donc pas seulement partager la surface au sol. Il doit également tenir compte de l'espace nécessaire au levage, du rayon de courbure des câbles, de l'accès pour la maintenance, de l'espace de ventilation et, parfois, des dispositifs d'isolation contre les chocs ou les vibrations. Dans les projets de modernisation, le chemin jusqu'au point d'installation peut être encore plus contraignant que l'emplacement final lui-même.

C'est pourquoi les acheteurs expérimentés demandent rapidement les dimensions extérieures, mais posent également une seconde série de questions : quel est le poids total ? Où se trouvent les points de levage ? Les traversées, les enveloppes ou les accessoires de refroidissement peuvent-ils être configurés pour permettre une entrée des câbles par le haut ou par le côté ? L'accès aux bornes restera-t-il possible une fois l'appareil placé contre une cloison ? Une conception compacte permettant de gagner 100 mm en largeur peut s'avérer inutile si elle complique le cheminement des câbles ou bloque l'accès pour l'inspection.

Il existe également un compromis thermique. Réduire la taille d'un transformateur marin augmente souvent la densité thermique. Dans une installation terrestre, ce problème peut être résolu grâce à un espace plus dégagé ou à une ventilation plus puissante du local. À bord d'un navire, ces options ne sont pas toujours disponibles. L'approche pratique ne consiste donc pas à rechercher « le transformateur le plus petit possible », mais « un transformateur suffisamment compact pour être installé et suffisamment grand pour être refroidi en toute sécurité dans les conditions réelles du compartiment ». Cela semble évident, mais c'est un point où les projets aboutissent souvent à des compromis évitables.

Lorsque des fournisseurs disposant d'un solide contrôle de la fabrication sont impliqués suffisamment tôt, les conflits d'implantation peuvent souvent être réduits avant la fabrication. Les entreprises spécialisées dans les équipements de transport et de distribution d'électricité, telles que Jinshida Electric Power Technology, apportent généralement de la valeur dans ce domaine non pas en promettant des solutions miraculeuses, mais en coordonnant la conception technique, la fabricabilité et les contraintes d'application afin que l'appareil s'intègre réellement dans l'espace disponible.

Les vibrations sont constantes et les faiblesse mineures deviennent de grandes défaillances

Les vibrations à bord ne constituent ni un événement rare ni une condition anormale. Elles font partie du fonctionnement quotidien. Les moteurs principaux, les machines auxiliaires, les impacts des vagues, les effets de l'hélice et la résonance de la structure y contribuent tous. Avec le temps, même des vibrations répétées d'intensité modérée peuvent desserrer les fixations, solliciter les jonctions des conducteurs, endommager les structures de support et accélérer l'usure de l'isolation si la construction interne n'est pas suffisamment robuste.

C'est pourquoi un transformateur marin doit être évalué au-delà des données de sa plaque signalétique. La résistance du serrage des bobines, la fixation du noyau, le support des conducteurs, la rigidité des bornes, le renforcement de l'enveloppe et la configuration du montage sont particulièrement importants. Un transformateur performant dans un bâtiment industriel stationnaire peut nécessiter une adaptation significative de sa conception avant de convenir à une plateforme offshore ou à une utilisation à bord d'un navire.

La base de montage mérite davantage d'attention qu'elle n'en reçoit habituellement. Dans certains projets, les équipes se concentrent fortement sur le corps du transformateur, mais reportent à une étape tardive la décision concernant le châssis, la méthode de fixation ou l'isolation contre les vibrations. Les équipes d'installation doivent alors improviser autour de structures métalliques déjà en place. Cette situation est risquée. Si le support est trop rigide, les contraintes mécaniques peuvent être directement transmises à l'équipement. S'il est trop flexible, les mouvements peuvent affecter les terminaisons de câbles et la stabilité à long terme. Le choix approprié dépend de la structure du navire, de la masse de l'équipement et de l'environnement d'exploitation prévu ; il nécessite donc généralement un examen coordonné entre les équipes électriques, mécaniques et de conception navale.

Les essais en usine peuvent confirmer les performances électriques, mais ils ne prouvent pas automatiquement l'aptitude à tous les profils de vibrations marines. Les chefs de projet doivent demander quelles mesures de conception sont utilisées pour améliorer la durabilité mécanique et quelles exigences sont vérifiées par le système qualité du fournisseur, la documentation du projet ou les homologations marines applicables lorsque cela est nécessaire. Si la réponse reste très générale, cela indique qu'il faut approfondir l'analyse.

Le brouillard salin ne se limite pas à un problème de surface

Le brouillard salin est souvent sous-estimé, car on a tendance à le considérer uniquement comme une cause de corrosion externe. En réalité, l'humidité marine et la contamination saline affectent simultanément les surfaces, les connexions, les revêtements, les performances de l'isolation et la fiabilité à long terme. Une fois que la corrosion commence autour des bornes, des fixations ou des joints de l'enveloppe, les dommages peuvent progresser discrètement. Lorsqu'ils deviennent visibles au cours d'une inspection, l'échauffement par résistance ou le cheminement de surface dans l'isolation peuvent déjà faire partie du problème.

Le choix des matériaux est ici déterminant. La finition de l'enveloppe, le système de revêtement anticorrosion, le matériau de la quincaillerie, la qualité des joints et la protection des parties conductrices exposées influencent tous la durée de vie. La conception de l'enveloppe elle-même joue également un rôle. Si l'humidité s'accumule dans les angles ou autour des entrées de câbles, même un système de revêtement de qualité peut rencontrer des difficultés. C'est pourquoi la mention « qualité marine » ne doit pas être acceptée comme une indication vague. Il est plus utile de demander comment l'enveloppe est protégée, comment la condensation est gérée et comment les points vulnérables sont traités dans le temps.

Pour les transformateurs installés à proximité de ponts ouverts, de terminaux côtiers ou de zones de traitement offshore, la résistance au brouillard salin devient souvent autant un enjeu de maintenance qu'un enjeu de conception. Si l'appareil nécessite des nettoyages ou des remises en peinture fréquents pour rester fiable, le coût sur le cycle de vie augmente rapidement. Dans ces environnements, un niveau de protection initial légèrement supérieur peut permettre d'économiser beaucoup plus qu'il ne coûte.

Les choix de refroidissement, d'isolation et d'enveloppe doivent être étudiés conjointement

Un transformateur marin est souvent sélectionné d'abord selon ses caractéristiques électriques, puis selon son type d'enveloppe. En pratique, ces décisions sont liées. Si l'appareil est étroitement enveloppé pour assurer sa protection environnementale, la dissipation thermique évolue. Si le local est chaud ou si la circulation d'air est limitée, la marge de température de l'isolation devient plus importante. Si l'accès pour la maintenance est difficile, une disposition des bornes facilitant l'entretien et des options de surveillance prennent davantage de valeur.

Cela est particulièrement pertinent lorsque des fonctions d'isolement ou de redressement font partie de l'architecture d'alimentation électrique à bord. Dans certains systèmes, une solution spécialisée telle qu'un transformateur spécial d'isolement et de redressement peut être envisagée lorsque l'interface électrique et les contraintes d'installation le justifient. L'idée n'est pas qu'une configuration soit universellement meilleure, mais que le type de transformateur corresponde au régime de fonctionnement réel, aux conditions harmoniques, à l'espace disponible et à la philosophie de maintenance du navire ou de la plateforme.

Les conceptions de type sec sont souvent privilégiées dans de nombreuses applications marines pour des raisons de sécurité et de maintenance, mais les détails restent importants. Le chemin de ventilation, la robustesse du système d'isolation, le degré de protection contre la pénétration et la surveillance de la température doivent être examinés dans le cadre de l'application, plutôt qu'ajoutés ultérieurement comme accessoires sans tenir compte du contexte.

Ce que les chefs de projet doivent vérifier avant de figer la spécification

Quelques vérifications peuvent éviter la plupart des mauvaises surprises :

• Confirmer le chemin de transport et le chemin d'installation, et pas seulement les dimensions du local technique.
• Examiner la méthode de montage et le support structurel avec les parties prenantes mécaniques avant la fabrication.
• Demander comment la résistance aux vibrations est obtenue au niveau des bobines, du noyau, des bornes et de l'enveloppe.
• Vérifier les mesures anticorrosion au niveau du revêtement, de la quincaillerie, des joints et des points d'entrée des câbles.
• Évaluer la ventilation et les conditions thermiques en fonction du compartiment réel, et non d'hypothèses idéales concernant la température ambiante.
• Préciser les besoins documentaires liés à la société de classification, aux spécifications du projet ou aux exigences du propriétaire.

Aucun de ces points ne relève d'une ingénierie exotique. Ce sont des questions courantes qui deviennent coûteuses uniquement lorsqu'elles restent non résolues jusqu'à l'approvisionnement ou à l'installation sur site.

Remarque sur les normes et les homologations

Les projets marins impliquent souvent des exigences de sociétés de classification, des spécifications techniques du propriétaire ainsi que des réglementations nationales ou liées aux ports. La combinaison exacte dépend du fait que le transformateur soit destiné à un navire, à une plateforme offshore, à une interface d'alimentation à quai ou à un environnement hybride marin-industriel. Comme ces cadres varient, il est prudent de ne pas supposer qu'un transformateur acceptable pour un projet satisfera automatiquement aux exigences d'un autre. Le périmètre de l'homologation, les attentes en matière d'essais et le niveau de détail de la documentation doivent être confirmés au regard des documents contractuels réels.

C'est dans ce domaine que les fabricants rigoureux ont tendance à se démarquer. Une entreprise disposant de capacités établies en R&D, de processus de production maîtrisés et d'une approche rigoureuse de la gestion de la qualité peut généralement répondre plus efficacement lorsque les exigences du projet dépassent les conditions standard du catalogue. Pour les applications marines, cette flexibilité est souvent plus précieuse qu'une longue liste d'affirmations génériques.

Le meilleur choix de transformateur marin est généralement celui qui réduit les compromis

Il n'existe pas de transformateur marin « meilleur » dans l'absolu. Le bon choix est celui qui résiste à l'environnement réel sans imposer une installation complexe, un fonctionnement instable ou une maintenance excessive. L'espace, les vibrations et le brouillard salin ne sont pas des éléments indépendants d'une liste de contrôle ; ils interagissent. Un espace restreint affecte le refroidissement. Les vibrations affectent les connexions et les supports. Le brouillard salin met à rude épreuve chaque traitement de surface insuffisant et chaque interface mal protégée.

Si vous comparez plusieurs options, la question la plus utile n'est pas seulement de savoir si le transformateur répond aux spécifications électriques, mais aussi de vérifier si sa conception a été réfléchie pour le contexte marin dans lequel vous construisez. C'est généralement là que commence la fiabilité à long terme. Et si la réponse repose encore sur trop d'hypothèses, la spécification n'est probablement pas encore finalisée.
