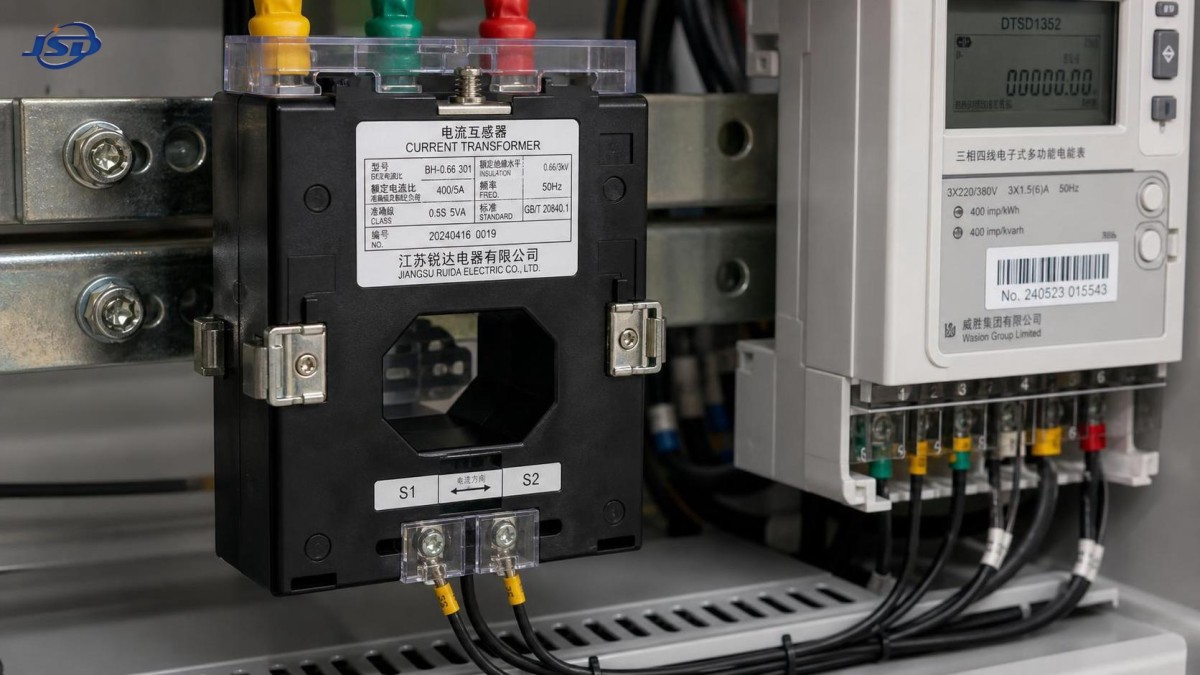

¿Cuándo la relación de un transformador de corriente (TC) provoca errores de facturación?

En la medición de ingresos, los errores de los TC rara vez son dramáticos. Se acumulan silenciosamente en segundo plano y solo se hacen visibles cuando una auditoría, una reclamación de un cliente o una discrepancia en la liquidación obliga a examinarlos más detenidamente. Para los evaluadores técnicos, la cuestión clave no es simplemente si un transformador de corriente TC tiene la «relación correcta» sobre el papel. El verdadero problema es cuándo esa relación hace que la cadena de medición funcione fuera de las condiciones asumidas por el medidor, la empresa eléctrica o la clase de precisión aplicable.

Un error de facturación puede aparecer incluso cuando el propio TC no presenta ningún defecto. La selección de una relación incorrecta, una programación incorrecta del medidor, el funcionamiento con baja carga, una carga excesiva, la polaridad invertida, el desajuste de fase, la saturación en condiciones de falla o con abundantes armónicos, y la sustitución sin actualizar las constantes de medición pueden producir un registro incorrecto de la energía. En la práctica, los problemas de facturación relacionados con la relación suelen deberse a una incompatibilidad del sistema y no a la falla aislada de un solo componente.

Qué significa la relación del TC en las aplicaciones de facturación

La relación del TC expresa la relación entre la corriente primaria y la corriente secundaria, como 200/5 A, 400/5 A o 1000/1 A. En la medición para facturación, el medidor multiplica la corriente secundaria medida por la relación de transformación programada para calcular el consumo de energía primario. Si esa relación es incorrecta en cualquier punto de la cadena, el resultado de la facturación será incorrecto.

Esto parece sencillo, pero el riesgo técnico aparece de dos formas diferentes:

• La relación del TC instalado no coincide con el rango de carga real.
• El medidor o el sistema de facturación utiliza una relación diferente de la del TC realmente instalado.

El segundo caso genera errores porcentuales inmediatos y, a menudo, elevados. Un TC de 300/5 instalado mientras el medidor está configurado para 200/5 subestimará o sobreestimará la corriente en un 50 %, dependiendo de la dirección de la discrepancia. Normalmente se descubren con rapidez porque el error es demasiado grande para ignorarlo.

El primer caso es más sutil y más habitual en campo. Un TC puede ser «correcto» desde el punto de vista de la protección o de la placa de características y, aun así, ser una elección deficiente para la medición si la corriente normal de funcionamiento se mantiene demasiado baja dentro de su rango efectivo de precisión.

Cuándo una relación de TC sobredimensionada empieza a distorsionar la facturación

El sobredimensionamiento es una de las causas más frecuentes de imprecisión en la medición. A menudo ocurre cuando los diseñadores eligen una relación de TC amplia para admitir una futura ampliación, picos de demanda ocasionales o márgenes relacionados con fallas. Para las funciones de protección, esto puede ser aceptable. Para la facturación, puede resultar problemático.

Los TC de medición están diseñados para alcanzar la precisión declarada dentro de rangos de corriente y condiciones de carga especificados. Si la carga real funciona muy por debajo de ese rango durante largos periodos, el error de relación y el error de ángulo de fase pueden adquirir mayor importancia. Esto es especialmente relevante con un factor de potencia bajo o cuando la liquidación de energía incluye componentes activos y reactivos.

Un patrón habitual en campo es el siguiente: inicialmente se esperaba que una instalación consumiera entre el 70 % y el 90 % de la corriente de diseño de un alimentador, por lo que se seleccionó una relación de TC relativamente alta. Años después, la carga real del proceso se estabiliza entre el 10 % y el 20 % de esa corriente. El medidor sigue registrando energía, pero no con la precisión de facturación prevista. Durante los periodos de baja carga, la corriente secundaria puede ser tan pequeña que el TC funcione cerca del límite inferior de su rango de rendimiento para medición.

Por lo tanto, en una revisión técnica, la relación debe comprobarse con respecto a la distribución real de la corriente de funcionamiento, no solo con respecto a la corriente máxima de diseño. La corriente pico es importante, pero la precisión de facturación se determina a lo largo de todo el perfil de funcionamiento.

Cuándo una relación de TC subdimensionada genera riesgos de facturación

El subdimensionamiento es menos habitual en diseños conservadores de empresas eléctricas, pero genera sus propios problemas. Si la corriente normal se aproxima con frecuencia a la corriente primaria nominal del TC o la supera, el TC puede entrar en una zona en la que aumentan el esfuerzo térmico, la no linealidad magnética o el riesgo de saturación, especialmente durante condiciones transitorias. Cuando el núcleo ya no puede reproducir con precisión la forma de onda de la corriente, el medidor recibe una corriente secundaria distorsionada y la precisión de facturación se deteriora.

En los sistemas industriales modernos, este riesgo no se limita a la sobrecarga clásica. Los variadores de frecuencia, rectificadores, hornos, grupos de carga para carga de vehículos eléctricos y algunos puntos de integración de energías renovables pueden introducir distorsión de la forma de onda y picos de corriente que no quedan bien representados por los supuestos de placa basados en valores RMS. Aunque la corriente media parezca aceptable, el factor de cresta y el contenido armónico pueden llevar a un TC mal seleccionado a reproducir la corriente de forma imprecisa.

Por esa razón, los evaluadores técnicos revisan cada vez más el entorno general de conversión de potencia, en lugar de considerar únicamente la relación. En instalaciones destinadas a procesos con rectificación o fuerte aislamiento, las condiciones de corriente aguas arriba pueden diferir considerablemente de los supuestos sinusoidales ideales. Equipos como un transformador especial de aislamiento y rectificación se seleccionan para tareas específicas de conversión de potencia, pero el TC de medición asociado a dichos sistemas también debe revisarse en cuanto a carga, entorno armónico y perfil de carga previsto cuando la precisión de facturación sea importante.

El error más costoso: TC correcto, multiplicador del medidor incorrecto

Desde el punto de vista de la facturación, los errores de mayor impacto suelen ser administrativos o estar relacionados con la puesta en servicio, más que con aspectos eléctricos. Un TC puede haber sido seleccionado correctamente y fabricado con precisión, pero el medidor puede quedar programado con una relación incorrecta después de una sustitución, modernización o modificación del panel.

Esto suele ocurrir en varias situaciones:

• un TC antiguo de 600/5 se sustituye por uno de 800/5 durante una ampliación de capacidad, pero no se modifica la constante del medidor;
• se instala un TC secundario de 1 A en un sistema que todavía está configurado para 5 A;
• los planos muestran una relación, pero la instalación ejecutada utiliza otra;
• los TC de varios núcleos se conectan desde el núcleo secundario incorrecto, con una clase o finalidad diferente de la prevista para la medición.

Estos errores son graves desde el punto de vista operativo porque el TC puede superar las comprobaciones básicas de continuidad y el medidor puede mostrar valores plausibles. Si nadie compara la corriente secundaria medida, la configuración del medidor y la carga primaria real, la discrepancia puede permanecer en servicio durante meses.

En aplicaciones de medición de ingresos, la verificación de la relación debe formar siempre parte de la puesta en servicio y de cualquier proceso posterior de modificación de activos. Los evaluadores técnicos no deben suponer que la coincidencia de la placa de características en los documentos de adquisición garantiza la coincidencia de la medición en campo.

La clase de precisión es tan importante como la relación

La relación de un TC por sí sola no define su idoneidad para la facturación. Un TC de 400/5 diseñado para indicación general o funciones de protección no es automáticamente adecuado para la medición de ingresos. La clase de precisión, la carga nominal, el factor de seguridad del instrumento, los límites térmicos y el cumplimiento de las normas aplicables determinan conjuntamente el comportamiento del TC en servicio.

Las referencias normativas pertinentes dependen del mercado y de la aplicación. Los requisitos IEC para transformadores de medida se utilizan habitualmente como referencia a escala internacional, mientras que los marcos ANSI/IEEE se emplean en muchas otras jurisdicciones. Los requisitos exactos para la medición de ingresos también pueden estar regulados por las normas de la empresa eléctrica local, los protocolos del operador del mercado o los requisitos de metrología legal. Cuando se apliquen normas específicas de liquidación, estas deben considerarse prioritarias. Si el requisito aplicable no se identifica claramente durante la revisión del proyecto, esa falta debe marcarse como 【待核实】 en lugar de darse por supuesta.

En la práctica, los errores de facturación suelen aparecer porque el equipo del proyecto elige una relación basándose en la capacidad de conducción de corriente y deja indefinido el resto de la especificación de medición. No es un enfoque seguro para una medición con fines de liquidación.

Cómo la carga y el cableado pueden hacer que una relación «correcta» funcione mal

Incluso con la relación correcta y la configuración correcta del medidor, una carga secundaria excesiva puede modificar el rendimiento lo suficiente como para afectar la facturación. La carga incluye la impedancia de entrada del medidor, la resistencia de los conductores, las conexiones de los terminales, los interruptores de prueba y cualquier dispositivo intermedio. Los tendidos de cable largos o el cableado secundario de sección insuficiente son causas frecuentes.

Un TC seleccionado cerca del límite de su carga nominal puede funcionar de forma aceptable en condiciones de fábrica y presentar un rendimiento deficiente en campo. Esto es especialmente relevante en proyectos de modernización en los que el punto de medición permanece sin cambios, pero cambia la distribución del panel, se alarga el recorrido del cable secundario o se incorpora equipo de prueba adicional.

Para los evaluadores, la conclusión práctica es sencilla: la validación de la relación está incompleta sin el cálculo de la carga. Un TC de 200/5 técnicamente correcto aún puede generar errores de facturación si el circuito secundario instalado supera la carga asumida por su clase de precisión.

El bajo factor de potencia y el error de ángulo de fase suelen subestimarse

Las discrepancias de facturación no siempre se deben a un error de relación en sentido estricto. En muchos casos, la relación es nominalmente correcta, pero el desplazamiento de fase introduce un error suficiente para afectar la medición de vatios-hora o var-hora. Esto se vuelve más sensible con factores de potencia bajos.

¿Por qué es importante? Porque los equipos técnicos a veces solo observan la reproducción de la magnitud de la corriente. Sin embargo, los medidores de ingresos calculan la energía a partir de las relaciones entre corriente y tensión a lo largo del tiempo. Si el TC introduce un error de ángulo de fase fuera del rango aceptable, el resultado energético del medidor se desplaza aunque la amplitud de la corriente parezca suficientemente aproximada.

Este problema se hace más visible en instalaciones industriales con cargas mixtas, transformadores con poca carga o una compensación reactiva considerable y conmutada. Por tanto, una relación seleccionada sin tener en cuenta el factor de potencia de funcionamiento previsto puede contribuir indirectamente a la imprecisión de la facturación.

Situaciones habituales en campo en las que la relación del TC provoca errores de facturación

Varias situaciones recurrentes merecen atención porque aparecen en empresas eléctricas, plantas industriales e instalaciones comerciales:

• Capacidad reservada pero nunca utilizada. El TC se dimensionó para el crecimiento futuro, mientras que la corriente real se mantuvo permanentemente baja.
• Ampliación parcial del sistema. Se actualizó el equipo primario, pero los ajustes de medición no se revisaron de forma coherente.
• Sustitución del TC después de una falla. Se priorizó la compatibilidad física sobre la equivalencia de medición.
• Supuestos mixtos de medición y protección. Se eligió una relación de TC principalmente por conveniencia para la protección, mientras que el rendimiento de facturación se trató como un aspecto secundario.
• Cambios en el circuito secundario. El aumento de la longitud de los conductores o la incorporación de dispositivos incrementó la carga por encima de lo previsto.
• Crecimiento de cargas no lineales. Los variadores, rectificadores o convertidores modificaron la forma de onda de la corriente lo suficiente como para poner de manifiesto las limitaciones del TC.

En estos casos, el evaluador técnico debe evitar preguntar únicamente «¿Es estándar la relación?». La pregunta más adecuada es «¿Mantendrá esta relación la precisión requerida en las condiciones reales de funcionamiento e instalación?».

Cómo evaluar si una relación de TC es adecuada para la facturación

Una evaluación fiable suele incluir cinco comprobaciones.

Primero, comparar la relación con la curva de carga real. Utilice la corriente de funcionamiento medida a lo largo del tiempo, no solo la corriente de diseño. Si la instalación pasa la mayor parte de sus horas con una corriente muy baja en relación con la capacidad nominal del TC, aumenta el riesgo de imprecisión.

Segundo, confirmar la configuración del medidor. Verifique la relación del TC, la capacidad secundaria (1 A o 5 A), el multiplicador, la asignación de fases y cualquier escalado de software en el medidor y en la plataforma de facturación ascendente.

Tercero, revisar la clase y la carga del TC. Confirme que la carga instalada se mantiene dentro del valor nominal requerido para la clase de precisión deseada.

Cuarto, comprobar el entorno de aplicación. Busque armónicos, cargas transitorias, bajo factor de potencia o funcionamiento con una elevada presencia de convertidores que puedan afectar a la fidelidad de la medición.

Quinto, validar la documentación conforme a obra. Los planos, las etiquetas, los informes de prueba y los ajustes del medidor deben coincidir. Si no lo hacen, la fiabilidad de la facturación ya está comprometida.

Cuando los sistemas incluyen equipos especializados de conversión, como otra instalación que utiliza un transformador especial de aislamiento y rectificación, el evaluador debe prestar mayor atención a la calidad de la forma de onda de la corriente y a la arquitectura de medición, no solo a la corriente nominal.

Qué deben exigir a los proveedores los compradores y responsables de especificaciones

Para la adquisición y la aprobación técnica, la protección más útil no es una declaración genérica de «alta precisión». Es una especificación completa y específica para la aplicación. Normalmente debería definir:

• relación primaria y secundaria;
• clase de precisión para medición;
• carga nominal;
• requisitos de frecuencia y aislamiento;
• referencia normativa prevista para la medición;
• entorno de instalación y rango de carga previsto;
• si la aplicación incluye cargas con abundantes armónicos o alimentadas por convertidores;
• documentación de pruebas y requisitos de trazabilidad.

En las adquisiciones transfronterizas, los evaluadores técnicos también deben confirmar si la base de ensayo estándar del proveedor coincide con las normas de aceptación del mercado de destino. Un TC conforme con un marco normativo puede requerir aun así una revisión adicional para las prácticas de medición de ingresos de otro mercado.

El umbral práctico: ¿cuándo se convierte la relación en un problema de facturación?

La relación del TC se convierte en un problema de facturación cuando impide que el sistema de medición mantenga la precisión requerida en todo el rango de funcionamiento real de la instalación. Esto puede ocurrir porque la relación es claramente incorrecta, porque está técnica y excesivamente sobredimensionada o subdimensionada para el perfil de carga, o porque no guarda relación con los ajustes del medidor, las condiciones de carga o la realidad de la forma de onda.

En otras palabras, los errores de facturación no comienzan a partir de un único valor universal de amperaje, sino en el punto en que la relación seleccionada deja de permitir una medición con precisión de liquidación en las condiciones de campo que realmente existen.

Para los evaluadores técnicos, este es el criterio de decisión que importa. Un transformador de corriente TC no debe juzgarse únicamente por si encaja en la barra colectora o coincide con la corriente máxima indicada en un diagrama unifilar. Debe juzgarse por su capacidad para ofrecer una precisión verificable y alineada con las normas durante toda la vida útil real de funcionamiento de la instalación. Esa es la diferencia entre un componente de medición que simplemente funciona y uno en el que se puede confiar cuando de él dependen el dinero, el cumplimiento normativo y la responsabilidad frente al cliente.
