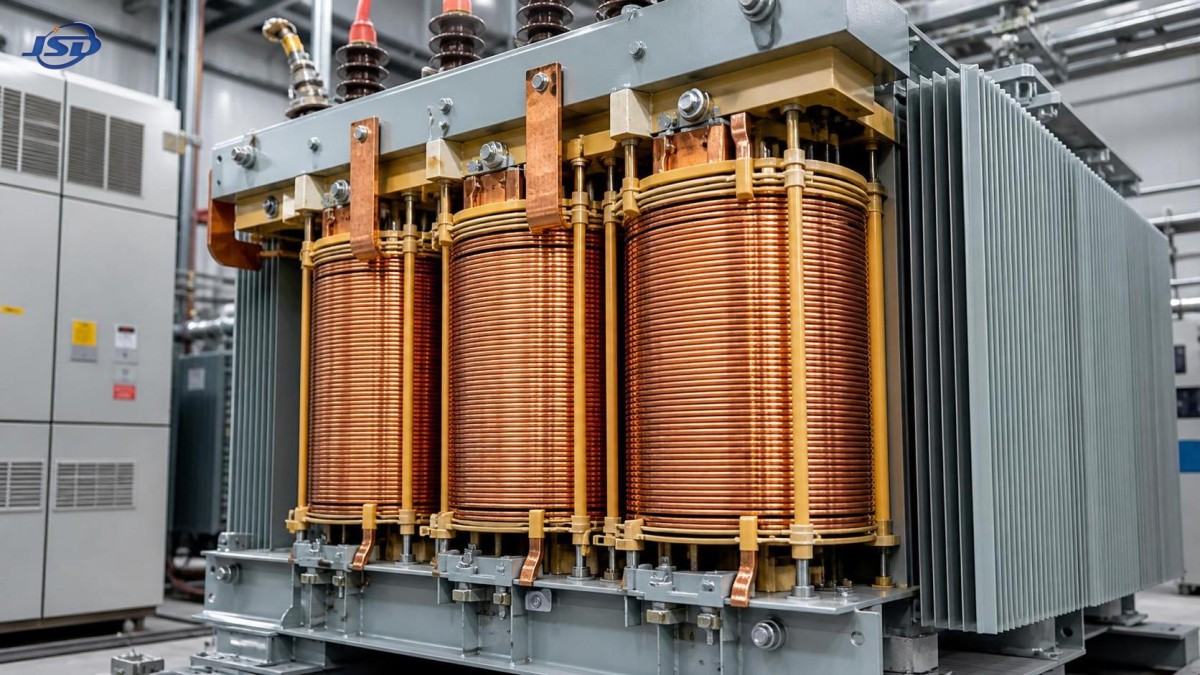

Un transformateur à enroulement en cuivre dure-t-il plus longtemps sous de fortes charges ?

Lorsque les transformateurs fonctionnent pendant de longues périodes à proximité de leur capacité nominale, le matériau des enroulements cesse d’être un simple détail de spécification et devient un facteur déterminant de la durée de vie. C’est pourquoi la question posée par un transformateur à enroulements en cuivre ne consiste pas simplement à savoir si le cuivre est « meilleur » que l’aluminium. Les acheteurs veulent généralement obtenir une réponse plus pratique : sous de fortes charges, le cuivre réduit-il réellement le risque de défaillance, ralentit-il le vieillissement et justifie-t-il son coût initial plus élevé ?

La réponse courte est que les transformateurs à enroulements en cuivre durent souvent plus longtemps dans des conditions de forte charge, mais pas automatiquement ni dans tous les projets. Leur avantage résulte d’une combinaison de résistance électrique plus faible, de meilleure stabilité thermique en fonctionnement réel et de comportement mécanique plus robuste lors des cycles de charge et des événements de défaut. Dans le même temps, la durée de vie d’un transformateur dépend encore largement de la conception du système d’isolation, de l’efficacité du refroidissement, de la qualité de fabrication, du profil de charge et des conditions du site. Un transformateur en cuivre mal conçu peut tout de même vieillir plus rapidement qu’un transformateur en aluminium bien construit.

Pour toute personne qui évalue les spécifications plutôt que les arguments marketing, la décision réelle doit se fonder sur l’intensité de la charge, sa durée, le niveau de criticité des arrêts et l’exposition éventuelle du transformateur à de fortes contraintes thermiques ou mécaniques pendant de nombreuses années.

Pourquoi une forte charge modifie la question du matériau

Sous une charge faible ou intermittente, les différences entre les matériaux d’enroulement peuvent avoir un impact pratique limité. Sous une charge élevée et continue, la marge de fonctionnement se réduit. Chaque source de chaleur devient plus importante, et chaque faiblesse du support mécanique ou de la conception du refroidissement apparaît plus rapidement.

La durée de vie d’un transformateur est étroitement liée à la température, en particulier au vieillissement thermique de l’isolation. Dans la plupart des applications réelles, les enroulements ne tombent pas d’abord en panne parce que le métal lui-même s’« use » de manière simple. C’est le système d’isolation autour du conducteur qui se dégrade. Lorsque les températures des points chauds restent élevées trop longtemps, le vieillissement de l’isolation s’accélère, la rigidité diélectrique diminue et la fiabilité à long terme baisse.

C’est dans ce contexte que le cuivre attire généralement l’attention. Le cuivre possède une conductivité électrique supérieure à celle de l’aluminium, ce qui permet d’obtenir une résistance plus faible pour une même section de conducteur. Une résistance plus faible signifie des pertes I²R réduites, et des pertes plus faibles signifient moins de chaleur générée dans l’enroulement sous charge. En fonctionnement intensif, cette différence peut se traduire par des températures de points chauds plus basses ou par une marge de conception plus importante.

Cela ne signifie pas que chaque unité en cuivre fonctionne par défaut à une température plus basse. Les fabricants peuvent compenser l’utilisation de l’aluminium par des sections plus importantes et par d’autres choix de conception. Toutefois, lorsque l’on compare des unités de qualité de conception et de compacité similaires, le cuivre offre souvent un avantage thermique et énergétique qui devient plus pertinent à mesure que la charge augmente.

Une résistance plus faible signifie-t-elle automatiquement une durée de vie plus longue ?

Pas automatiquement. Elle améliore les chances, mais la durée de vie dépend de l’ensemble du système thermique.

Un transformateur soumis à une forte charge doit gérer :

• les pertes dans les enroulements,
• les pertes dans le noyau,
• le transfert de chaleur à travers l’isolation et les éléments structurels,
• les performances du fluide de refroidissement,
• la température ambiante,
• les variations de charge et la durée des surcharges.

Si le circuit de refroidissement est insuffisant ou si le point chaud de conception est trop concentré, le cuivre seul ne protégera pas l’unité. Il s’agit d’un point important, car les acheteurs se concentrent parfois excessivement sur le matériau des enroulements et ne vérifient pas suffisamment les garanties d’échauffement, la classe de refroidissement et les rapports d’essai.

Dans une évaluation pratique, un transformateur à enroulements en cuivre tend à avoir une durée de vie plus longue sous de fortes charges lorsque trois conditions sont réunies :

• le transformateur doit fonctionner à proximité de sa pleine charge pendant de longues périodes,
• les marges thermiques sont importantes en raison de conditions ambiantes sévères ou de surcharges fréquentes,
• la qualité de conception et de fabrication est suffisamment élevée pour convertir l’avantage matériel du cuivre en bénéfice réel en fonctionnement.

La résistance mécanique compte davantage que ne le pensent de nombreux acheteurs

Une forte charge n’est pas seulement un problème thermique. C’est également un problème de contraintes mécaniques. Les enroulements se dilatent et se contractent au cours des cycles thermiques. Lors de courts-circuits ou de défauts, ils peuvent subir d’importants efforts électromagnétiques. Au fil du temps, un support mécanique insuffisant peut provoquer une déformation des enroulements, un desserrage du serrage, une abrasion de l’isolation et un risque de décharges partielles.

Dans les applications d’enroulement, le cuivre offre généralement une résistance mécanique plus élevée et une meilleure résistance à la déformation que l’aluminium. Cela est important dans les réseaux où les cycles de charge sont fréquents, où les contraintes liées aux courants d’appel et aux défauts sont importantes ou lorsque les transformateurs alimentent des processus industriels qui ne tolèrent pas l’instabilité.

Pour les chercheurs d’informations qui comparent différentes voies technologiques, c’est l’une des raisons moins évidentes pour lesquelles le cuivre est souvent privilégié dans les profils de service exigeants. Il ne s’agit pas seulement de conductivité, mais aussi de robustesse physique pendant des années de contraintes électriques et thermiques.

Cela étant, la durabilité mécanique dépend toujours de la conception. La géométrie des enroulements, le renforcement, le serrage, le processus de séchage, les matériaux d’isolation et le contrôle des processus en usine influencent tous la capacité des avantages théoriques du matériau à se traduire en fiabilité réelle sur le terrain.

Les situations où le cuivre offre généralement une valeur à long terme plus évidente

L’argument en faveur du cuivre devient plus solide dans les applications où les transformateurs doivent absorber une charge élevée continue ou récurrente avec peu de périodes de repos. Les exemples typiques comprennent :

• les sites industriels avec une demande de puissance élevée et stable,
• les centres de données et les installations critiques ayant une faible tolérance au déclassement thermique,
• les points d’intégration des énergies renouvelables soumis à des montées en puissance et à des cycles répétés,
• les environnements de distribution urbains où les contraintes d’espace imposent des conceptions compactes et performantes,
• les projets d’infrastructure situés dans des climats chauds ou sur des sites disposant d’une marge de refroidissement limitée.

Le stockage d’énergie est un domaine dans lequel cette question devient de plus en plus pertinente. À mesure que les projets de stockage côté réseau et commerciaux se développent, les équipements électriques fonctionnent davantage dans des conditions cycliques combinant variations thermiques, taux d’utilisation élevés et exigences strictes en matière d’encombrement. Dans les systèmes conteneurisés tels que le 1MW/2MWh Liquid Cooling Container Energy Storage System, la gestion thermique est déjà considérée comme une question au niveau du système. La même logique s’applique aux transformateurs et aux équipements de distribution associés : lorsque la densité de charge augmente, le choix des matériaux, la dissipation thermique et la stabilité sur le cycle de vie deviennent des décisions liées plutôt que des éléments d’achat séparés.

Malentendus courants dans les comparaisons cuivre-aluminium

Une erreur courante consiste à supposer que le cuivre signifie toujours une durée de vie nettement plus longue. En réalité, la différence peut être modeste dans les applications de distribution faiblement chargées, notamment lorsque les conditions ambiantes sont modérées et que le transformateur est dimensionné avec une marge suffisante.

Une autre erreur consiste à considérer le matériau des enroulements comme un indicateur direct de la qualité. Ce n’est pas le cas. Un acheteur peut choisir une unité en cuivre en s’attendant à des performances haut de gamme, mais si la conception du noyau est inefficace, si le système d’isolation est faible ou si la régularité de fabrication est insuffisante, la durabilité à long terme peut tout de même être décevante.

Un troisième malentendu consiste à se concentrer uniquement sur le prix d’achat. Pour les applications fortement chargées, la comparaison la plus pertinente est celle du coût du cycle de vie. Celui-ci comprend :

• le coût de l’énergie lié aux pertes,
• les besoins de maintenance,
• la probabilité de défaillance,
• le calendrier de remplacement,
• le coût des arrêts,
• la marge de capacité nécessaire à la croissance future de la charge.

Dans certains projets, l’aluminium peut néanmoins constituer le choix rationnel si le transformateur est suffisamment surdimensionné pour gérer confortablement les contraintes thermiques, si la pression budgétaire est forte et si le profil d’exploitation ne justifie pas le supplément de prix du cuivre. La bonne conclusion n’est pas que le cuivre est universellement meilleur, mais que le fonctionnement sous forte charge réduit la marge disponible pour les compromis.

Comment les acheteurs doivent évaluer les affirmations selon lesquelles un transformateur « dure plus longtemps »

Les fabricants peuvent décrire un transformateur comme durable, renforcé ou adapté aux conditions de surcharge, mais ces termes sont trop vagues pour prendre des décisions d’approvisionnement. Il est préférable de poser les questions suivantes :

• Quelle élévation de température est garantie à la charge nominale ?
• Quelle classe d’isolation et quelles hypothèses concernant le point chaud sont utilisées ?
• Les essais individuels, de type et, le cas échéant, spéciaux sont-ils disponibles ?
• Quelles sont les pertes en charge et les pertes à vide ?
• Quelle méthode de refroidissement est utilisée et quelle marge existe pour un fonctionnement à température ambiante élevée ?
• Comment la résistance mécanique aux courts-circuits est-elle prise en compte ?
• À quelles normes l’unité est-elle conforme, notamment aux exigences IEC ou IEEE ? L’édition exacte de la norme doit être vérifiée dans les documents du projet.

Pour les projets présentant une criticité moyenne ou élevée, il est également utile d’examiner les capacités des processus de fabrication en usine, plutôt que de se limiter à la fiche technique. Le contrôle du processus de séchage, la qualité des conducteurs, la manipulation de l’isolation, la gestion de la tension des enroulements et la rigueur des essais finaux influencent tous la capacité de l’unité à résister à une utilisation intensive et prolongée.

Le rôle du profil de surcharge, et pas seulement de la charge nominale

La notion de « forte charge » doit elle-même être précisée. Un transformateur qui fonctionne constamment à 95 % de sa charge peut vieillir différemment d’un transformateur qui passe chaque jour de 40 % à 120 %. Les dilatations et contractions thermiques répétées peuvent créer des contraintes cumulatives, même si la charge moyenne semble acceptable.

Cela est particulièrement important dans les systèmes électriques modernes influencés par la production décentralisée, la recharge des véhicules électriques, la gestion du stockage et la variabilité des processus industriels. Le marché voit apparaître davantage d’applications où le comportement quotidien de la charge est moins prévisible que dans les réseaux de distribution traditionnels. Dans ces cas, la combinaison de conductivité et de résilience mécanique du cuivre devient souvent plus précieuse, même si la réponse finale dépend toujours de la conception du système.

Pour les lecteurs orientés vers la recherche, c’est l’une des raisons pour lesquelles la discussion sur le cuivre et l’aluminium reste d’actualité malgré des décennies de familiarité. L’environnement d’exploitation évolue. Des équipements qui répondaient autrefois à une demande relativement stable peuvent désormais être confrontés à des profils de charge plus denses, plus rapides et moins tolérants.

Quand le cuivre a davantage de chances de justifier son supplément de prix

Un transformateur à enroulements en cuivre est généralement plus facile à justifier lorsque le projet présente une ou plusieurs des caractéristiques suivantes :

• un taux d’utilisation annuel élevé,
• un fonctionnement continu à proximité de la capacité nominale,
• une température ambiante élevée,
• un espace d’installation limité,
• un coût d’arrêt élevé,
• une croissance future de la charge prévue,
• des cycles fréquents ou des préoccupations liées aux contraintes de défaut.

Dans ces cas, les acheteurs ne paient pas uniquement pour le matériau conducteur. Ils achètent une marge thermique, une stabilité des performances et une exposition réduite aux risques de vieillissement de l’isolation et de déformation mécanique.

Lorsque le budget constitue la contrainte dominante et que les conditions de charge sont modérées, les conceptions en aluminium peuvent encore offrir des performances acceptables si elles sont sélectionnées avec soin. Mais sous des charges élevées et continues, la décision à long terme passe de plus en plus de « Quelle option est la moins chère aujourd’hui ? » à « Quelle option laisse le moins de place aux imprévus pendant la durée de vie de l’actif ? »

Ce que suggère la tendance du marché

Dans les projets industriels, d’infrastructure et de transition énergétique, l’orientation de la sélection des équipements évolue vers la fiabilité sous contrainte, plutôt que vers le seul coût nominal le plus bas. Cela ne fait pas disparaître l’aluminium du marché, mais renforce l’intérêt du cuivre dans les applications où la densité thermique, les exigences de disponibilité et l’économie du cycle de vie font l’objet d’un examen plus approfondi.

Cette tendance est également liée à une évolution plus large des achats. De nombreux acheteurs évaluent désormais la valeur totale d’exploitation, et non plus uniquement les dépenses d’investissement initiales. À mesure que les systèmes électriques deviennent plus dynamiques et que les performances des actifs sont davantage suivies, des spécifications autrefois considérées comme secondaires — telles que le matériau des enroulements, l’échauffement et la marge de conception mécanique — jouent un rôle plus important dans la vérification technique préalable.

Alors, un transformateur à enroulements en cuivre dure-t-il plus longtemps sous de fortes charges ? Dans de nombreux cas réels, oui — à condition que le transformateur soit correctement conçu, bien fabriqué, correctement refroidi et utilisé dans un type de service exigeant où les avantages thermiques et mécaniques du cuivre sont pertinents. La position industrielle la plus prudente n’est pas de considérer le cuivre comme une garantie de longue durée de vie, mais comme un facteur important qui la favorise lorsque les conditions de forte charge réduisent la marge disponible face aux faiblesses de conception.

Pour les acheteurs qui comparent les options, la conclusion la plus fiable est la suivante : si l’application implique une charge élevée et continue, des conditions ambiantes difficiles, des contraintes cycliques ou des arrêts coûteux, le cuivre mérite une attention sérieuse, non pas comme une simple désignation haut de gamme, mais comme un choix visant à réduire les risques sur le cycle de vie.
