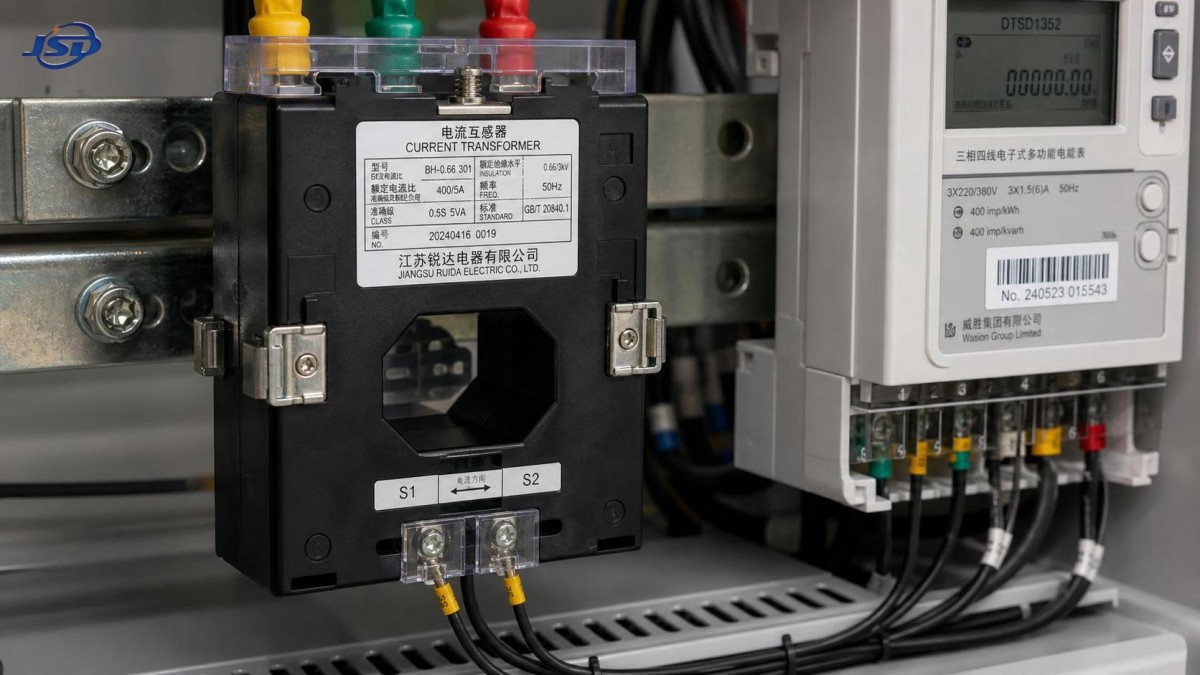

Когда коэффициент трансформации трансформатора тока CT приводит к ошибкам в расчётах

При коммерческом учёте электроэнергии погрешности трансформаторов тока редко бывают очевидными. Они незаметно накапливаются в фоновом режиме и становятся видимыми только тогда, когда аудит, жалоба клиента или расхождение при расчётах заставляют провести более тщательную проверку. Для технических специалистов ключевой вопрос заключается не просто в том, имеет ли трансформатор тока CT «правильный коэффициент трансформации» на бумаге. Реальная проблема состоит в том, при каких условиях этот коэффициент приводит к работе измерительной цепи за пределами условий, предусмотренных счётчиком, энергоснабжающей организацией или соответствующим классом точности.

Ошибка при выставлении счёта может возникнуть даже в том случае, если сам CT не имеет дефектов. Неправильный выбор коэффициента трансформации, неверное программирование счётчика, работа при низкой нагрузке, чрезмерная нагрузка вторичной цепи, обратная полярность, несоответствие фаз, насыщение при аварийных режимах или в условиях, богатых гармониками, а также замена оборудования без обновления коэффициентов учёта — всё это может привести к неправильной регистрации потреблённой энергии. На практике проблемы с расчётами, связанные с коэффициентом трансформации, обычно вызваны несоответствием системы, а не отказом одного изолированного компонента.

Что означает коэффициент трансформации CT в системах коммерческого учёта

Коэффициент трансформации CT выражает соотношение между первичным и вторичным током, например 200/5 A, 400/5 A или 1000/1 A. В системах коммерческого учёта счётчик умножает измеренный вторичный ток на запрограммированный коэффициент трансформации, чтобы рассчитать потребление энергии по первичной стороне. Если это соотношение нарушается на любом участке цепи, результат расчёта будет неправильным.

На первый взгляд всё кажется простым, однако технический риск проявляется двумя разными способами:

• Установленный коэффициент трансформации CT не соответствует фактическому диапазону нагрузки.
• Счётчик или система расчётов используют коэффициент, отличный от коэффициента фактически установленного CT.

Второй случай приводит к немедленным и часто значительным процентным ошибкам. Если установлен CT 300/5, а счётчик настроен на 200/5, ток будет занижен или завышен на 50% в зависимости от направления несоответствия. Обычно такие ошибки быстро обнаруживаются, поскольку их масштаб невозможно игнорировать.

Первый случай является более скрытым и чаще встречается на практике. CT может быть «правильным» с точки зрения защиты или паспортных характеристик, но при этом оказаться неудачным выбором для измерений, если нормальный рабочий ток находится слишком близко к нижней границе эффективного диапазона точности CT.

Когда завышенный коэффициент трансформации CT начинает искажать расчёты

Завышенный коэффициент трансформации является одной из наиболее частых причин неточности измерений. Это часто происходит, когда проектировщики выбирают большой коэффициент CT для учёта будущего расширения, периодических пиковых нагрузок или запасов, связанных с аварийными режимами. Для функций защиты это может быть приемлемо. Для коммерческого учёта такая практика может создать проблемы.

Измерительные CT рассчитаны на достижение заявленной точности в определённых диапазонах тока и при заданных условиях нагрузки вторичной цепи. Если фактическая нагрузка длительное время значительно ниже этого диапазона, погрешность коэффициента трансформации и угловая погрешность могут стать более существенными. Это особенно важно при низком коэффициенте мощности или в случаях, когда при расчётах учитываются как активная, так и реактивная составляющие энергии.

Типичная ситуация на объекте выглядит следующим образом: первоначально предполагалось, что объект будет потреблять от 70% до 90% расчётного тока фидера, поэтому был выбран относительно высокий коэффициент CT. Через несколько лет фактическая технологическая нагрузка стабилизировалась на уровне 10–20% этого тока. Счётчик по-прежнему регистрирует энергию, но уже не с предусмотренной точностью коммерческого учёта. В периоды низкой нагрузки вторичный ток может быть настолько мал, что CT работает около нижней границы своего диапазона измерительных характеристик.

Поэтому при технической проверке коэффициент трансформации следует сопоставлять с реальным распределением рабочего тока, а не только с максимальным расчётным током. Пиковый ток важен, однако точность коммерческого учёта определяется всем рабочим профилем.

Когда заниженный коэффициент трансформации CT создаёт риск ошибок в расчётах

Заниженный коэффициент трансформации реже встречается в консервативных проектах энергоснабжающих организаций, но также создаёт собственные проблемы. Если нормальный ток часто приближается к номинальному первичному току CT или превышает его, трансформатор может войти в область, где возрастает риск термических нагрузок, магнитной нелинейности или насыщения, особенно в переходных режимах. Когда сердечник больше не способен точно воспроизводить форму тока, счётчик получает искажённый вторичный ток, и точность коммерческого учёта снижается.

В современных промышленных системах этот риск не ограничивается классической перегрузкой. Частотно-регулируемые приводы, выпрямители, печи, группы зарядных станций для электромобилей и некоторые точки подключения возобновляемых источников энергии могут создавать искажения формы сигнала и пиковые токи, которые недостаточно отражаются в паспортных предположениях на основе действующего значения RMS. Даже если средний ток кажется приемлемым, коэффициент амплитуды и содержание гармоник могут привести к неточному воспроизведению тока неправильно выбранным CT.

По этой причине технические специалисты всё чаще анализируют не только коэффициент трансформации, но и более широкую среду преобразования электроэнергии. В установках с выпрямительными процессами или процессами, требующими гальванической развязки, условия тока на стороне питания могут значительно отличаться от предположений о чисто синусоидальном сигнале. Такое оборудование, как специальный трансформатор для гальванической развязки и выпрямления, выбирается для конкретных задач преобразования электроэнергии, однако связанный с такой системой измерительный CT также необходимо проверять с учётом нагрузки вторичной цепи, гармонической среды и ожидаемого профиля нагрузки, если важна точность коммерческого учёта.

Самая дорогостоящая ошибка: правильный CT и неправильный множитель счётчика

С точки зрения расчётов наиболее серьёзные ошибки часто связаны не с электрической частью, а с административными процедурами или вводом оборудования в эксплуатацию. CT может быть правильно выбран и точно изготовлен, но после замены, модернизации или изменения панели в счётчике может быть запрограммирован неправильный коэффициент трансформации.

Обычно это происходит в следующих ситуациях:

• старый CT 600/5 заменяется на CT 800/5 в рамках увеличения мощности, но постоянная счётчика не изменяется;
• в системе устанавливается CT с вторичным током 1 A, хотя система по-прежнему настроена на 5 A;
• в чертежах указан один коэффициент, а фактически смонтирован CT с другим коэффициентом;
• в многосердечниковом CT используется неправильная вторичная обмотка, имеющая другой класс точности или назначение, чем предусмотрено для коммерческого учёта.

Эти ошибки имеют серьёзные эксплуатационные последствия, поскольку CT может пройти базовую проверку непрерывности цепи, а счётчик может отображать правдоподобные значения. Если никто не сопоставит измеренный вторичный ток, настройки счётчика и фактическую первичную нагрузку, несоответствие может сохраняться в эксплуатации месяцами.

Для коммерческого учёта проверка коэффициента трансформации всегда должна быть частью ввода в эксплуатацию и любой последующей процедуры изменения оборудования. Техническим специалистам не следует считать, что совпадение паспортных данных в закупочной документации гарантирует соответствие системы учёта на объекте.

Класс точности важен не меньше, чем коэффициент трансформации

Сам по себе коэффициент трансформации CT не определяет пригодность для коммерческого учёта. CT 400/5, предназначенный для общего контроля или защиты, автоматически не становится подходящим для коммерческих измерений. На характеристики CT в эксплуатации влияют класс точности, номинальная нагрузка вторичной цепи, коэффициент безопасности прибора, тепловые ограничения и соответствие применимым стандартам.

Конкретные ссылки на стандарты зависят от рынка и области применения. Требования IEC к измерительным трансформаторам широко применяются на международном уровне, тогда как во многих других юрисдикциях используются системы ANSI/IEEE. Точные требования к коммерческому учёту также могут устанавливаться местными правилами энергоснабжающей организации, протоколами оператора рынка или требованиями законодательства в области метрологии. Если действуют конкретные правила расчётов, их следует считать приоритетными. Если применимое требование не было чётко определено при рассмотрении проекта, этот пробел следует обозначить как 【требует проверки】, а не делать предположения.

На практике ошибки в расчётах часто возникают потому, что проектная команда выбирает коэффициент трансформации исходя из допустимой токовой нагрузки, оставляя остальные параметры измерительной системы неопределёнными. Для измерений расчётного класса это небезопасный подход.

Как нагрузка вторичной цепи и проводка ухудшают работу даже «правильного» коэффициента

Даже при правильном коэффициенте трансформации и корректных настройках счётчика чрезмерная нагрузка вторичной цепи может настолько изменить характеристики, что это повлияет на расчёты. Нагрузка включает входной импеданс счётчика, сопротивление проводов, клеммные соединения, испытательные переключатели и промежуточные устройства. Частыми причинами являются длинные кабельные линии или провода вторичной цепи недостаточного сечения.

CT, выбранный почти на пределе своей номинальной нагрузки вторичной цепи, может приемлемо работать в заводских условиях и плохо — на объекте. Это особенно актуально для проектов модернизации, где точка измерения остаётся прежней, но меняется компоновка панели, увеличивается длина трассы вторичного кабеля или добавляется дополнительное испытательное оборудование.

Практический вывод для специалистов прост: проверка коэффициента трансформации неполна без расчёта нагрузки вторичной цепи. Технически корректный CT 200/5 всё равно может вызывать ошибки в расчётах, если установленная вторичная цепь превышает нагрузку, предусмотренную его классом точности.

Низкий коэффициент мощности и угловая погрешность часто недооцениваются

Споры по поводу расчётов не всегда вызваны ошибкой коэффициента трансформации в узком смысле. Во многих случаях коэффициент номинально правильный, однако фазовый сдвиг создаёт погрешность, достаточную для влияния на измерение ватт-часов или вар-часов. При более низком коэффициенте мощности чувствительность к этому фактору возрастает.

Почему это важно? Потому что технические специалисты иногда анализируют только воспроизведение величины тока. Однако счётчики коммерческого учёта рассчитывают энергию на основе взаимосвязи тока и напряжения во времени. Если CT создаёт угловую погрешность, выходящую за допустимый диапазон, результат измерения энергии изменяется, даже если амплитуда тока кажется достаточно близкой к фактической.

Эта проблема становится более заметной на промышленных объектах со смешанными нагрузками, недогруженными трансформаторами или частым переключением устройств компенсации реактивной мощности. Поэтому коэффициент трансформации, выбранный без учёта вероятного рабочего коэффициента мощности, может косвенно способствовать неточности расчётов.

Типичные ситуации на объекте, в которых коэффициент CT вызывает ошибки в расчётах

Особого внимания заслуживают несколько повторяющихся ситуаций, поскольку они встречаются в энергосистемах, на промышленных предприятиях и коммерческих объектах:

• Зарезервированная, но неиспользуемая мощность. CT был рассчитан на будущий рост нагрузки, однако фактический ток постоянно оставался низким.
• Частичное расширение системы. Первичное оборудование было модернизировано, но настройки измерительной системы не были согласованно изменены.
• Замена CT после отказа. Приоритетом стало соответствие физическим установочным размерам, а не эквивалентность характеристик учёта.
• Смешение требований к измерениям и защите. Один коэффициент CT выбирался главным образом из соображений удобства защиты, а характеристики для коммерческого учёта считались второстепенными.
• Изменения вторичной цепи. Увеличение длины проводов или добавление устройств повысило нагрузку сверх ожидаемого уровня.
• Нелинейный рост нагрузки. Приводы, выпрямители или преобразователи изменили форму тока настолько, что проявились ограничения CT.

В таких случаях техническому специалисту не следует задавать только вопрос: «Является ли коэффициент стандартным?» Лучше спросить: «Сможет ли этот коэффициент обеспечить требуемую точность при фактических условиях эксплуатации и монтажа?»

Как оценить пригодность коэффициента CT для коммерческого учёта

Надёжная оценка обычно включает пять проверок.

Во-первых, сопоставьте коэффициент с реальной кривой нагрузки. Используйте измеренный рабочий ток во времени, а не только расчётный ток. Если объект большую часть времени работает при очень низком токе относительно номинала CT, риск потери точности возрастает.

Во-вторых, подтвердите настройки счётчика. Проверьте коэффициент CT, вторичный номинальный ток (1 A или 5 A), множитель, распределение фаз и любое программное масштабирование в счётчике и вышестоящей платформе расчётов.

В-третьих, проверьте класс CT и нагрузку вторичной цепи. Убедитесь, что фактическая нагрузка не превышает номинальное значение, необходимое для требуемого класса точности.

В-четвёртых, оцените условия применения. Проверьте наличие гармоник, переходных нагрузок, низкого коэффициента мощности или работы с большим количеством преобразователей, которые могут повлиять на точность измерений.

В-пятых, подтвердите соответствие исполнительной документации. Чертежи, маркировка, протоколы испытаний и настройки счётчика должны совпадать. Если это не так, достоверность расчётов уже поставлена под сомнение.

Если система включает специализированное преобразовательное оборудование, например другую установку со специальным трансформатором для гальванической развязки и выпрямления, специалисту следует уделить особое внимание качеству формы тока и архитектуре измерительной системы, а не только номинальному току.

Что покупатели и разработчики технических условий должны требовать от поставщиков

Для закупки и технического утверждения наиболее эффективной мерой защиты является не общее заявление о «высокой точности», а полная спецификация, учитывающая конкретное применение. Как правило, в ней необходимо определить:

• коэффициент трансформации по первичной и вторичной сторонам;
• класс точности для коммерческого учёта;
• номинальную нагрузку вторичной цепи;
• требования к частоте и изоляции;
• ссылку на применяемый стандарт измерений;
• условия монтажа и ожидаемый диапазон нагрузки;
• наличие нагрузок с высоким содержанием гармоник или нагрузок от преобразовательного оборудования;
• требования к испытательной документации и прослеживаемости.

При международных закупках техническим специалистам также следует подтвердить, что стандартная методика испытаний поставщика соответствует правилам приёмки на целевом рынке. CT, соответствующий требованиям одной системы стандартов, может потребовать дополнительной проверки для практики коммерческого учёта на другом рынке.

Практический порог: когда коэффициент трансформации становится причиной ошибки в расчётах?

Коэффициент трансформации CT становится причиной ошибки в расчётах тогда, когда он не позволяет измерительной системе сохранять требуемую точность во всём фактическом рабочем диапазоне установки. Это может произойти из-за явно неправильного коэффициента, технического завышения или занижения коэффициента относительно профиля нагрузки либо из-за несоответствия настроек счётчика, условий нагрузки вторичной цепи или реальной формы тока.

Иными словами, ошибки в расчётах начинаются не при достижении какого-то единого универсального значения тока в амперах, а в тот момент, когда выбранный коэффициент больше не обеспечивает измерения расчётного класса в реально существующих условиях эксплуатации.

Для технических специалистов именно этот критерий должен быть определяющим. Трансформатор тока CT следует оценивать не только по тому, подходит ли он к шинопроводу или соответствует максимальному току на однолинейной схеме. Важно определить, способен ли он обеспечивать проверяемую точность, согласованную со стандартами, в течение всего фактического срока эксплуатации объекта. Именно это отличает измерительный компонент, который просто работает, от компонента, которому можно доверять, когда от него зависят деньги, соответствие требованиям и ответственность перед клиентами.
