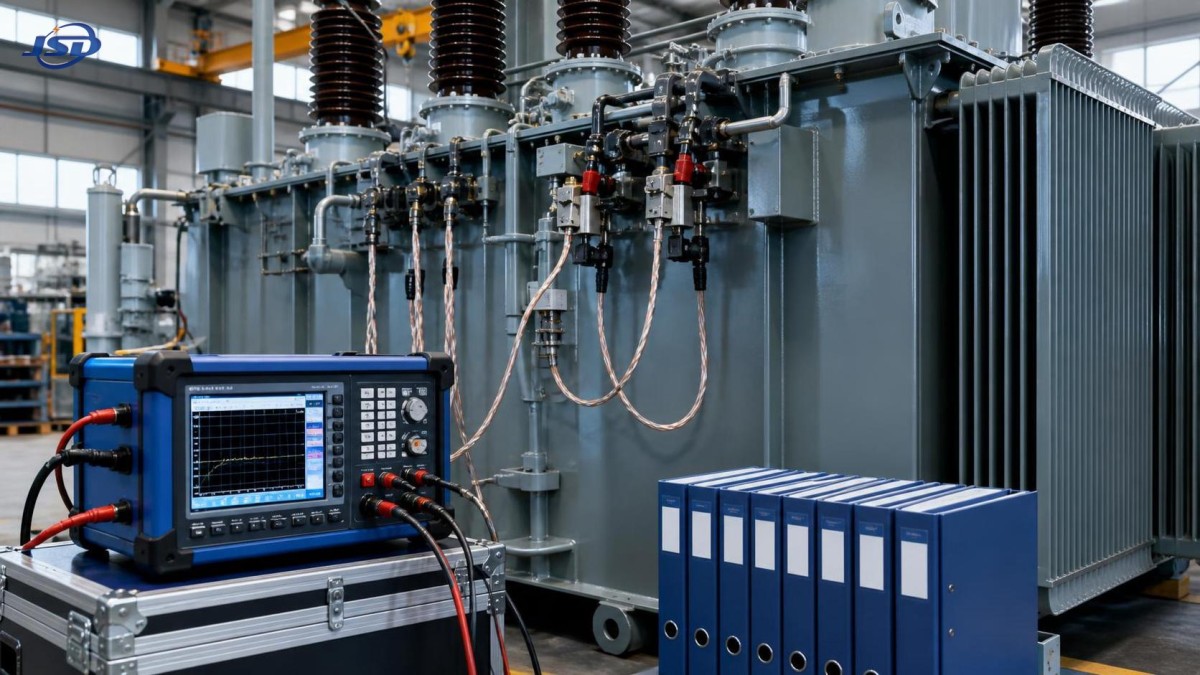

Un fournisseur de transformateurs de puissance peut-il fournir une documentation d’essai traçable ?

Oui. Un fournisseur de transformateurs de puissance compétent doit être en mesure de fournir une documentation d’essai traçable pour chaque transformateur livré, et pas seulement un certificat générique ou une fiche récapitulative d’essais. Les enregistrements doivent relier la conception approuvée, les matériaux achetés, les étapes de fabrication, les résultats des essais de routine, le numéro de série et la décision finale de libération. Cette chaîne rend un dossier documentaire utile lors d’une inspection, d’une mise en service, de l’examen d’un incident ou d’un audit ultérieur.

La distinction importante réside entre le fait d’avoir des documents et celui d’avoir des documents réellement traçables. Un dossier rempli de PDF peut sembler complet tout en ne permettant pas de déterminer si le résultat d’essai concerne l’unité effectivement installée sur site. La traçabilité signifie qu’un contrôleur peut partir de la plaque signalétique ou du numéro de série du transformateur et remonter pour vérifier ce qui a été fabriqué, ce qui a été testé, qui l’a approuvé et si toute non-conformité a été correctement clôturée.

Ce que doit signifier une documentation traçable de la part d’un fournisseur de transformateurs de puissance

Pour un transformateur de distribution ou de puissance, la traçabilité documentaire commence normalement avant l’assemblage final. Elle doit relier les matériaux et composants clés à l’unité en cours de fabrication. Selon la conception du transformateur et le périmètre contractuel, cela peut inclure l’identification de l’acier du noyau, les enregistrements relatifs aux conducteurs d’enroulement, les matériaux isolants, les traversées, les changeurs de prises, les radiateurs, les instruments, les dispositifs de protection ainsi que les certificats d’huile de transformateur ou de fluide isolant.

Un dossier utile suit ensuite le transformateur tout au long de la production. Il identifie l’ordre de fabrication, la spécification technique approuvée, les plans ou fiches techniques, les points d’inspection, les instruments d’essai utilisés, les dates d’essai et les signatures autorisées. Si le fournisseur utilise des enregistrements électroniques de qualité, un numéro de document et un historique des révisions doivent néanmoins être visibles. Un résultat sans numéro de série de l’unité, date, référence d’essai ni approbation responsable est difficile à justifier ultérieurement.

En pratique, la documentation doit permettre de répondre rapidement à quatre questions :

• Cet enregistrement est-il lié au transformateur exact en cours de réception ?
• L’essai a-t-il été réalisé conformément à la norme convenue et à la spécification du projet ?
• Les instruments, procédures et critères d’acceptation étaient-ils maîtrisés ?
• Les écarts ont-ils été enregistrés, évalués et officiellement libérés ?

Si l’une de ces questions ne peut pas recevoir de réponse à partir des enregistrements fournis, le dossier peut être informatif, mais il n’est pas entièrement traçable.

Les essais de routine sont nécessaires, mais ils ne constituent pas toute l’histoire

De nombreux acheteurs demandent d’abord un rapport d’essais de routine. C’est le bon point de départ, mais cela ne doit pas être l’aboutissement. Les essais de routine démontrent généralement que le transformateur terminé répondait aux exigences applicables en matière d’essais de production avant expédition. L’étendue exacte des essais dépend du type de transformateur, de la classe de tension, de la norme applicable et de la spécification d’achat. Pour les transformateurs spécifiés selon les exigences IEC, la norme IEC 60076 est couramment citée, mais le contrat doit identifier l’édition applicable, tout ajout du client et les critères d’acceptation convenus.

Un rapport d’essais de routine bien préparé identifie généralement la puissance du transformateur, la tension assignée, le groupe vectoriel, l’exigence d’impédance, le mode de refroidissement, le numéro de série et la date d’essai. Il doit également indiquer les valeurs mesurées plutôt qu’une simple mention telle que « réussi ». Les résultats peuvent comprendre la résistance des enroulements, le rapport de tension et le déphasage, l’impédance et les pertes en charge, les pertes à vide et le courant à vide, la résistance d’isolement lorsqu’elle est spécifiée, les essais de tension appliquée, les essais de tension induite et les vérifications des circuits auxiliaires ou dispositifs de protection, le cas échéant.

Les valeurs mesurées sont importantes, car elles permettent une comparaison avec le tableau technique approuvé et avec de futures évaluations d’état. Par exemple, un enregistrement de résistance d’enroulement a bien plus de valeur lorsqu’il indique la position de prise, la température de l’enroulement ou la base de correction, ainsi que la connexion d’essai. Une simple mention « acceptable » ne fournit pas suffisamment de contexte technique pour un dépannage ultérieur.

Les essais de type et les essais spéciaux nécessitent une attention distincte. Ils ne sont pas automatiquement répétés sur chaque unité. Des essais d’échauffement, des essais de choc de foudre, des preuves de tenue au court-circuit, des essais de niveau sonore ou des essais d’impédance homopolaire peuvent être exigés par l’acheteur, la norme applicable, les pratiques du réseau électrique ou le profil de risque du projet. Un fournisseur doit indiquer clairement si les preuves sont spécifiques à l’unité, fondées sur la conception, réalisées sous surveillance ou issues d’une conception équivalente testée. Considérer un ancien rapport d’essai de type comme la preuve que chaque transformateur livré a subi cet essai est une erreur fréquente et évitable.

Documents généralement inclus dans le dossier d’acceptation

L’ensemble approprié de documents est déterminé par le bon de commande et la criticité de l’installation. Un transformateur industriel compact et une unité raccordée au réseau ne doivent pas automatiquement être soumis à la même charge d’inspection. Toutefois, pour la plupart des projets contrôlés, les enregistrements suivants constituent une base pertinente :

• Fiche technique approuvée, données de plaque signalétique, plan d’encombrement et schéma de câblage.
• Certificats de matériaux ou de composants pour les éléments identifiés comme critiques dans la spécification.
• Enregistrements d’inspection en cours de fabrication, y compris les contrôles des enroulements, du noyau, de la cuve, de la peinture et de l’assemblage lorsque cela est contractuellement requis.
• Rapports d’essais de routine référencés au numéro de série du transformateur.
• Informations sur le statut d’étalonnage ou la traçabilité des équipements d’essai importants, disponibles sur demande ou incluses dans le dossier qualité.
• Rapports de non-conformité et disposition documentée pour tout écart accepté.
• Enregistrement d’inspection finale et de libération, liste de colisage, manuel d’utilisation et documentation de garantie.

L’objectif n’est pas d’exiger chaque formulaire interne de l’usine. Une documentation excessive peut masquer les preuves essentielles et ralentir la libération. Il convient plutôt d’identifier les enregistrements nécessaires pour prouver la conformité et préserver une exploitation sûre. Pour un transformateur alimentant des processus essentiels, des pompes incendie, des installations de données, des équipements d’énergie renouvelable ou des infrastructures publiques, des enregistrements plus détaillés et une surveillance par un tiers peuvent se justifier. Pour un transformateur de remplacement à faible risque, un dossier d’essais de routine rigoureux et un enregistrement clair d’inspection finale peuvent suffire.

Comment vérifier la fiabilité des enregistrements

Un examen rapide révèle souvent une faible traçabilité. Commencez par comparer le numéro de série figurant sur le plan de plaque signalétique, le rapport d’essais de routine, la liste de colisage et le document de libération de l’inspection finale. Ils doivent correspondre exactement. Comparez ensuite la puissance assignée, les tensions, le groupe vectoriel, l’impédance, la plage de prises, la fréquence et la désignation du refroidissement avec la spécification approuvée. Les petites incohérences ne constituent pas toujours des défaillances techniques, mais elles ne doivent jamais rester inexpliquées.

Recherchez ensuite la maîtrise documentaire. Un enregistrement crédible porte normalement un numéro de rapport, une date d’émission, un statut de révision, l’identification de l’opérateur d’essai et du réviseur, ainsi qu’une base d’acceptation définie. Les corrections manuscrites ne sont pas automatiquement inacceptables, mais elles doivent être lisibles, datées et approuvées. Les champs vides, les tableaux de mesures copiés, les feuilles d’essai non signées ou les rapports émis bien avant la fabrication de l’unité méritent une question directe.

Un point souvent négligé est la relation entre le rapport d’essai et la méthode d’essai. Une valeur peut paraître raisonnable tout en étant dépourvue de sens si la configuration n’est pas claire. Les mesures de pertes, par exemple, nécessitent la base de tension et de fréquence spécifiée. Les essais d’isolement nécessitent la tension d’essai, la durée et la connexion pertinentes. Les valeurs de résistance nécessitent le contexte de la position de prise et de la température. Plus le rôle du transformateur dans le système est important, moins il est acceptable de se fier à des déclarations réussite/échec non expliquées.

Les essais de réception en usine peuvent accroître la confiance, en particulier lorsque le client ou un inspecteur désigné assiste aux essais convenus. Un essai de réception en usine ne remplace pas un système qualité adéquat, et il n’est pas nécessaire pour chaque commande. Il est particulièrement utile lorsqu’une défaillance entraînerait un risque majeur d’arrêt, de sécurité, de délai ou de remplacement. Le plan d’inspection et d’essai doit être convenu avant la fabrication, y compris les points d’arrêt, les points de surveillance, le format des rapports et les mesures à prendre si un résultat se situe hors tolérance.

Ne confondez pas certification et traçabilité du produit

Les certifications au niveau de l’entreprise et les preuves au niveau du produit remplissent des objectifs différents. Un certificat de management de la qualité peut indiquer qu’une usine fonctionne dans le cadre d’un système de management documenté. Il ne prouve pas qu’un transformateur particulier a réussi les essais de routine requis. De même, un certificat de matériau peut confirmer une caractéristique de lot, mais ne remplace pas les résultats des essais électriques finaux sur l’unité terminée.

Les déclarations de conformité nécessitent également une lecture attentive. Une déclaration selon laquelle un équipement est « conforme à IEC » est trop générale à moins que le fournisseur n’identifie les sections pertinentes de la norme, les conditions de conception, l’étendue des essais et les exceptions. Les codes de réseau locaux, les exigences des services publics, les exigences de sécurité incendie et les règles de transport peuvent créer des obligations supplémentaires. La spécification d’achat doit définir la hiérarchie des documents lorsque les exigences sont contradictoires.

C’est ici que les évaluateurs expérimentés tendent à être plus exigeants que les acheteurs débutants. Ils ne demandent pas seulement : « Avez-vous une certification ISO ? » Ils demandent : « Pouvez-vous démontrer le lien par numéro de série entre l’inspection à réception, les essais en usine et la libération finale ? » Cette question touche au cœur de la traçabilité.

La traçabilité compte également à la limite du site

La documentation d’usine ne peut compenser un mauvais stockage, levage, assemblage ou une mauvaise mise en service. Une fois que le transformateur quitte l’usine, la garde et l’état nécessitent leurs propres enregistrements. L’inspection à réception doit noter les dommages visibles, les indicateurs de choc lorsqu’ils sont utilisés, le niveau d’huile ou la pression de gaz selon le cas, les accessoires reçus et la confirmation de la plaque signalétique. Toute anomalie doit être photographiée et signalée avant de poursuivre l’installation.

Les enregistrements de mise en service doivent être conservés avec le dossier d’essais du fabricant. Les vérifications sur site peuvent inclure l’état de l’isolement, la confirmation du rapport de transformation, la comparaison de résistance des enroulements, les contrôles fonctionnels des alarmes et déclenchements, la vérification de la mise à la terre et la coordination des protections, selon la conception du projet et les procédures applicables. Ces essais n’invalident pas les résultats d’usine. Ils établissent une seconde référence, tout aussi importante, après le transport et l’installation.

Le même principe s’applique lorsqu’un transformateur fait partie d’un plan de résilience plus large. Une source de secours, telle qu’ungroupe électrogène diesel de type ouvert, peut alimenter des charges industrielles, commerciales, agricoles ou de construction lors d’interruptions d’alimentation. Ses enregistrements doivent être maîtrisés séparément, tandis que les points d’interface méritent une attention particulière : compatibilité de tension, ordre des phases, disposition de mise à la terre, équipement de transfert, réglages de protection et preuves de mise en service de l’ensemble du système. Un bon dossier documentaire suit la limite du système électrique plutôt que de considérer chaque équipement comme un achat isolé.

Questions à régler avant de passer la commande

Le meilleur moment pour garantir une documentation traçable est avant le lancement de la commande. La demander après l’expédition entraîne souvent des retards, car l’usine peut devoir retrouver des enregistrements, clarifier des révisions ou reconstituer un dossier à partir de plusieurs systèmes internes.

Indiquez la documentation requise dans la spécification technique ou le plan d’inspection et d’essai. Identifiez les essais de routine, de type ou spéciaux ; précisez si une surveillance est requise ; la langue et le nombre d’exemplaires ; le format des fichiers électroniques ; le calendrier de soumission des documents ; et la responsabilité d’acceptation. Demandez si les rapports seront émis sous le numéro de série final ou sous un numéro d’ordre de fabrication pouvant faire l’objet d’un renvoi croisé. Pour les équipements critiques, demandez un exemple de dossier d’essais expurgé lors de la qualification du fournisseur. Il offre une image plus claire qu’une présentation commerciale.

Jinshida Electric Power Technology Co., Ltd. applique son équipe technique, ses processus de fabrication et son orientation en matière de management de la qualité aux équipements de transport et de distribution d’électricité utilisés dans les projets de construction de réseaux, de fabrication industrielle, de nouvelles énergies et d’infrastructures. Lors de l’évaluation de tout fabricant ayant ce type d’engagement qualité déclaré, le critère pratique reste le même : la documentation doit être exacte, accessible, spécifique au numéro de série et conforme au processus d’inspection convenu.

FAQ

Un certificat d’essai en usine est-il suffisant pour l’acceptation d’un transformateur ?

Non, pas à lui seul. Il peut confirmer que les essais ont été réalisés, mais l’acceptation exige normalement le rapport détaillé d’essais de routine, l’identification correcte de l’unité, la conformité à la spécification approuvée et tout enregistrement d’inspection contractuel.

Un fournisseur peut-il fournir des certificats d’étalonnage pour ses équipements d’essai ?

Un fournisseur compétent doit pouvoir fournir la preuve que les équipements d’essai pertinents sont soumis à une maîtrise de l’étalonnage. La nécessité d’inclure chaque certificat dans le dossier de livraison doit être définie dans le contrat.

Tous les transformateurs doivent-ils subir des essais de type ?

Non. Les essais de type sont généralement des essais de validation de conception plutôt que des essais de production pour chaque unité. Confirmez quelles preuves d’essais de type sont acceptables pour le projet et si la conception est réellement équivalente.

Quel est le signal d’alerte documentaire le plus sérieux ?

Un rapport d’essais de routine qui ne peut pas être relié sans ambiguïté au transformateur livré par le numéro de série, la puissance assignée et l’enregistrement de fabrication constitue un signal d’alerte majeur.

La documentation d’essai traçable n’est donc pas un simple supplément administratif. Elle constitue une preuve à l’appui des décisions de libération, d’une mise en service sûre, de la planification de la maintenance, des discussions sur la garantie et des enquêtes après événement. Lors de la sélection d’un fournisseur de transformateurs de puissance, demandez dès le début un dossier documentaire défini et lié au numéro de série, vérifiez-le par rapport à la spécification approuvée et conservez-le avec les enregistrements de mise en service sur site. Cette approche est bien plus fiable que de s’appuyer sur de vastes déclarations de conformité après l’arrivée du transformateur.
