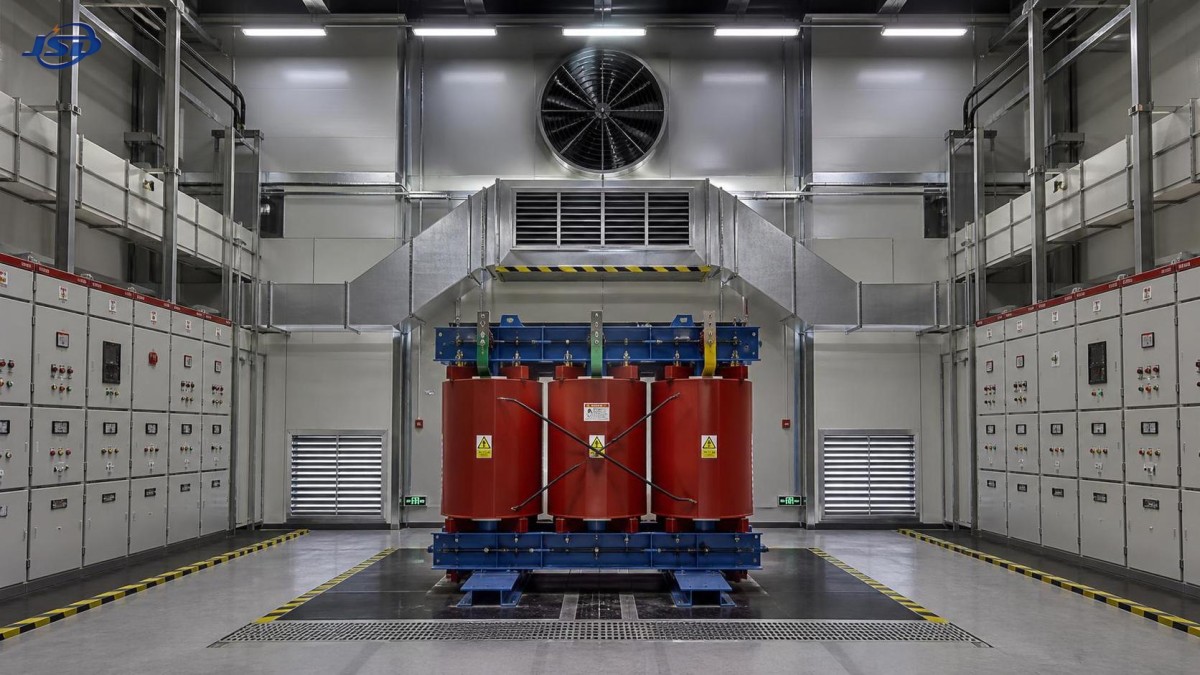

Quelle ventilation une installation intérieure de transformateur nécessite-t-elle ?

Pour toute installation intérieure de transformateur, la ventilation constitue un facteur de conception essentiel qui influe directement sur la sécurité, l’efficacité et la durée de vie de l’équipement. Les chefs de projet et les responsables de l’ingénierie doivent garantir une dissipation thermique suffisante, une planification adéquate des flux d’air et la conformité aux normes électriques locales avant la mise en service. Comprendre les exigences de ventilation d’une installation intérieure de transformateur contribue à réduire les risques d’exploitation, à prévenir la surchauffe et à assurer des performances fiables dans les applications industrielles, de réseau et d’infrastructure.

Ce que les responsables de projet doivent réellement savoir sur la ventilation intérieure des transformateurs

L’intention de recherche principale derrière la question « Quelle ventilation une installation intérieure de transformateur nécessite-t-elle ? » est pratique et non théorique. La plupart des lecteurs souhaitent savoir quelle quantité de ventilation est nécessaire, quels risques sont engendrés par une mauvaise circulation de l’air et comment déterminer si une salle de transformateur intérieure est correctement conçue.

Pour les chefs de projet, le problème ne se limite généralement pas au volume d’air. Il s’agit d’éviter la surchauffe, de prévenir le vieillissement prématuré de l’isolation, de réduire le risque d’arrêt et de s’assurer que l’installation satisfait aux exigences de la revue de conception, de l’inspection et de l’exploitation à long terme.

En termes simples, toute installation intérieure de transformateur nécessite une ventilation capable d’évacuer en continu la chaleur générée pendant le fonctionnement, tout en maintenant la température de la pièce dans les limites admissibles par le fabricant du transformateur et dans le respect des exigences des réglementations locales.

L’exigence exacte dépend de la puissance nominale du transformateur, du profil de charge, du type de transformateur, de la superficie de la pièce, de la température ambiante, de la configuration de l’installation et du fait que le refroidissement repose sur une circulation naturelle de l’air, une ventilation forcée ou un système de climatisation complémentaire.

Pourquoi la ventilation est plus importante que ne le supposent de nombreux projets de transformateurs intérieurs

Les transformateurs convertissent efficacement l’énergie électrique, mais ils produisent malgré tout une quantité importante de chaleur. Les pertes dans le circuit magnétique et les pertes dans les enroulements deviennent de la chaleur dans la pièce ; dans un espace fermé, cette chaleur peut rapidement s’accumuler en l’absence d’une voie fiable d’évacuation.

Lorsqu’une salle de transformateur retient la chaleur, la température de fonctionnement augmente non seulement à l’intérieur de l’équipement, mais également autour des câbles, des appareillages de commutation et des accessoires de protection. Cela peut réduire la durée de vie de l’isolation, accroître la fréquence des opérations de maintenance et diminuer la marge de fiabilité de l’ensemble du système électrique.

Pour les transformateurs immergés dans l’huile, la ventilation contribue également à maîtriser l’environnement de la pièce autour des radiateurs et des surfaces de refroidissement. Pour les transformateurs secs, elle est encore plus importante, car la chaleur est directement dissipée dans l’espace intérieur.

D’un point de vue commercial, une ventilation insuffisante entraîne souvent des coûts cachés. Ceux-ci comprennent les arrêts imprévus, le déclassement, le vieillissement accéléré des actifs, les travaux de modernisation corrective et les retards lorsque les opérateurs découvrent des problèmes thermiques lors de la mise en service ou au début de l’exploitation.

Comment déterminer les besoins de ventilation d’une salle intérieure de transformateur

La première étape consiste à estimer la quantité de chaleur libérée par le transformateur. En pratique, cette estimation repose généralement sur les pertes totales du fabricant à la charge de fonctionnement prévue, y compris les pertes à vide et les pertes en charge.

Si un transformateur présente des pertes totales de plusieurs kilowatts, le système de ventilation doit évacuer en continu au moins cette même quantité de chaleur. Plus la température de la pièce est élevée et plus l’enceinte est étanche, plus la conception du débit d’air devient exigeante.

Les équipes de projet doivent examiner dès le début cinq données : les pertes du transformateur, la température ambiante maximale, les dimensions de la pièce, l’élévation de température admissible et le régime de fonctionnement prévu. Ces valeurs déterminent si la ventilation naturelle est suffisante ou si des ventilateurs sont nécessaires.

Selon un principe d’ingénierie fondamental, la conception de la ventilation doit faire entrer l’air frais à un niveau bas et évacuer l’air chaud à un niveau haut. Cette disposition suit le mouvement ascendant naturel de la chaleur et améliore l’efficacité du refroidissement autour du corps du transformateur.

Les ouvertures doivent également être dimensionnées de manière réaliste. Les persiennes, grilles, filtres et traitements acoustiques réduisent la surface effective de circulation de l’air ; la dimension nominale d’une ouverture ne doit donc jamais être considérée comme sa surface libre réelle de ventilation.

Ventilation naturelle ou ventilation forcée : laquelle est la plus adaptée ?

La ventilation naturelle peut convenir aux applications intérieures de petits transformateurs lorsque les pertes thermiques sont modérées, que la hauteur sous plafond est suffisante, que les chemins de circulation de l’air sont courts et que les conditions ambiantes locales ne sont pas extrêmes. Elle présente l’avantage d’un coût d’exploitation et d’une maintenance réduits.

Cependant, la ventilation naturelle est souvent insuffisante dans les postes compacts, les sous-sols, les bâtiments faisant l’objet d’une rénovation, les salles industrielles fortement chargées ou les climats chauds. Dans ces situations, la ventilation forcée offre un meilleur contrôle et des performances thermiques plus prévisibles.

Les systèmes de ventilation forcée comprennent généralement des ventilateurs d’admission et d’extraction, des capteurs de température, des tableaux de commande et, parfois, des dispositifs de redondance. Pour les projets critiques, cette approche garantit mieux que la température de la pièce reste dans la plage cible pendant les périodes de forte demande.

Les décideurs doivent éviter de choisir la ventilation naturelle uniquement pour réduire les coûts initiaux. Si la marge thermique est trop faible, les mises à niveau ultérieures peuvent être plus perturbatrices et plus coûteuses qu’une installation correcte de la ventilation mécanique dès le départ.

Quels détails de conception de la salle influent le plus souvent sur les performances de ventilation

L’efficacité de la ventilation dépend fortement de l’aménagement de la pièce, et pas uniquement de la capacité des ventilateurs. Un ventilateur correctement dimensionné ne peut pas compenser un mauvais acheminement de l’air, des voies d’admission obstruées ou une recirculation de l’air chaud autour du transformateur.

Un problème fréquent consiste à placer les ouvertures d’admission et d’évacuation trop près l’une de l’autre. L’air peut alors effectuer un court-circuit entre les ouvertures au lieu d’éloigner la chaleur du transformateur et de la faire circuler dans la pièce.

Un autre problème est l’espace insuffisant autour du transformateur. Si les murs, les barrières, les chemins de câbles ou les équipements auxiliaires limitent la circulation de l’air autour des radiateurs ou des bobines, les performances effectives de refroidissement peuvent être inférieures aux prévisions de conception.

La hauteur de la pièce est également importante. L’air chaud s’accumule près du plafond ; il est donc essentiel de placer l’évacuation à un niveau élevé. Dans les pièces à plafond bas, des poches de chaleur peuvent se former rapidement et nécessiter une extraction mécanique plus puissante.

La poussière, l’humidité, l’atmosphère corrosive et l’exposition au sel doivent également être prises en compte. La ventilation ne concerne pas uniquement le volume d’air ; elle doit maintenir un environnement d’exploitation approprié sans introduire de contaminants susceptibles de créer de nouveaux problèmes de fiabilité.

Quels contrôles les chefs de projet doivent-ils effectuer concernant les normes et la conformité ?

Il n’existe pas de valeur mondiale unique de ventilation adaptée à toutes les installations intérieures de transformateurs. Les exigences varient selon la conception du transformateur, les instructions du fabricant, les codes du bâtiment, les réglementations incendie et les normes électriques appliquées dans la région du projet.

C’est pourquoi les responsables de projet doivent toujours commencer par vérifier la documentation du fabricant. Le fournisseur du transformateur définit généralement la température ambiante maximale, les distances d’installation requises, la classe de refroidissement et toute condition de ventilation obligatoire.

Les codes électriques locaux et les exigences de sécurité incendie peuvent également influencer la conception de la ventilation de la salle. Ils peuvent notamment imposer un nombre minimal de renouvellements d’air, une séparation coupe-feu, un contrôle des fumées, des dispositions relatives à la décompression et des restrictions concernant l’emplacement des ouvertures.

Pour les installations de grande taille, le concept de ventilation doit également être coordonné avec le système HVAC du bâtiment, la détection incendie et les systèmes d’alimentation de secours. Une salle de transformateur ne peut pas être considérée comme un espace isolé si les systèmes généraux de l’installation influent sur l’évacuation de la chaleur ou la sécurité de fonctionnement.

Comment évaluer le risque lié à la ventilation avant la construction ou l’approvisionnement

Pour les chefs de projet, la question la plus utile n’est pas « La pièce dispose-t-elle de grilles d’aération ? », mais « Cette pièce peut-elle maintenir une température de fonctionnement acceptable du transformateur dans les conditions les plus défavorables ? » C’est ce point de décision qui permet d’éviter des surprises coûteuses par la suite.

Une revue préalable à la construction bien menée doit comprendre les calculs de charge thermique, les schémas des chemins de circulation de l’air, la vérification de la surface libre des persiennes, la sélection du régime de fonctionnement des ventilateurs, la revue de la logique de commande et la vérification du comportement pendant les périodes estivales de température ambiante élevée.

Il est également judicieux de confirmer ce qui se produit en cas de défaillance d’un ventilateur de ventilation. Dans les applications critiques, des points d’alarme, des ventilateurs de secours ou des procédures temporaires de déclassement peuvent être nécessaires pour éviter les arrêts forcés.

Lorsque les projets concernent des solutions électriques intégrées, les équipes examinent de plus en plus le comportement thermique de l’ensemble de l’environnement électrique plutôt que celui d’un seul appareil. Cette approche est tout aussi importante pour les systèmes voisins, tels que le1MW/2MWh Liquid Cooling Container Energy Storage System, dans lesquels la gestion thermique est également essentielle à la sécurité et à la stabilité du fonctionnement.

Erreurs courantes dans la planification de la ventilation intérieure des transformateurs

Une erreur fréquente consiste à utiliser des hypothèses générales de ventilation sans vérifier les données réelles de pertes du transformateur. Des transformateurs de puissances nominales et de conceptions différentes peuvent produire des charges thermiques très différentes, même lorsque les salles semblent similaires.

Une autre erreur consiste à négliger l’augmentation future de la charge. Une salle qui fonctionne correctement à charge partielle peut subir une contrainte thermique lorsque l’installation atteint sa pleine capacité de production ou que l’extension du réseau accroît l’utilisation du transformateur.

Certains projets sous-estiment également l’accès nécessaire à la maintenance. Les équipements de ventilation doivent eux-mêmes être inspectés et entretenus, et des filtres obstrués ou des ventilateurs défaillants peuvent réduire discrètement la capacité de refroidissement bien avant l’apparition d’alarmes visibles sur les équipements.

La maîtrise du bruit peut constituer un autre point de conflit. Les persiennes et enceintes acoustiques peuvent contribuer à la conformité environnementale, mais elles augmentent également la résistance à l’écoulement de l’air. Cet arbitrage doit être intégré à la conception et non ignoré.

À quoi ressemble concrètement une bonne stratégie de ventilation

Une bonne stratégie commence par des valeurs précises de pertes du transformateur et par une connaissance des conditions de la pièce, puis sélectionne une méthode de refroidissement disposant d’une marge de fonctionnement suffisante. Elle définit également clairement la direction de circulation de l’air et garantit que l’aménagement physique respecte le chemin prévu.

Dans de nombreux projets industriels et d’infrastructure, la meilleure solution est hybride : des dispositifs de circulation passive de l’air lorsque cela est possible, associés à des ventilateurs d’extraction ou de soufflage commandés par la température afin d’assurer des performances fiables dans les conditions de pointe.

La surveillance ne doit pas être considérée comme facultative. Des capteurs de température installés dans la pièce et au niveau des zones critiques de l’équipement permettent aux opérateurs de vérifier, après la mise en service, que l’environnement intérieur du transformateur correspond aux hypothèses de conception.

Pour les propriétaires qui gèrent des actifs électriques modernes dans des postes, des sites industriels et des systèmes énergétiques, le même principe s’applique largement : la gestion thermique doit être conçue comme un élément de la fiabilité des équipements et non ajoutée tardivement comme mesure corrective. C’est l’une des raisons pour lesquelles les systèmes avancés préfabriqués, notamment le1MW/2MWh Liquid Cooling Container Energy Storage System, mettent de plus en plus l’accent sur un refroidissement contrôlé comme caractéristique essentielle de leur conception.

Conclusion : la ventilation doit être considérée comme une décision de fiabilité

La ventilation appropriée pour une installation intérieure de transformateur correspond au volume et au type de circulation d’air nécessaires pour évacuer la chaleur du transformateur dans des conditions réelles de fonctionnement, tout en respectant les exigences du fabricant et les règles locales de conformité.

Pour les chefs de projet et les responsables de l’ingénierie, la conclusion pratique est claire. Il ne faut pas évaluer la ventilation en se basant uniquement sur l’apparence de la pièce ou sur des ouvertures déterminées selon des règles générales. La décision doit reposer sur les pertes du transformateur, la qualité du cheminement de l’air, les conditions environnementales, les dégagements autour de l’équipement et le risque de défaillance.

Lorsque la ventilation est correctement conçue, les avantages sont mesurables : réduction du risque de surchauffe, prolongation de la durée de vie des équipements, mise en service plus fluide et meilleure continuité d’exploitation. Dans les projets de transformateurs, la ventilation n’est pas un simple détail secondaire de la salle. Elle fait partie de la stratégie de protection des actifs.
