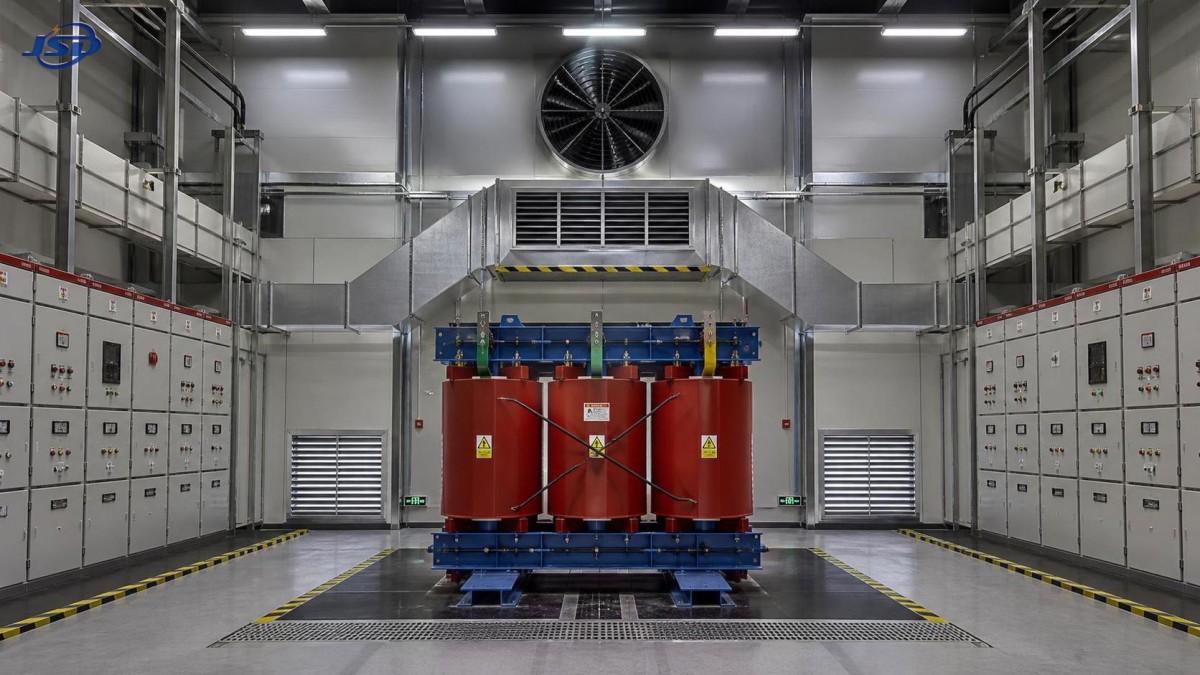

¿Qué ventilación requiere una instalación de transformador en interiores?

En cualquier instalación interior de un transformador, la ventilación es un factor crítico de diseño que afecta directamente a la seguridad, la eficiencia y la vida útil del equipo. Los responsables de proyectos y los líderes de ingeniería deben garantizar una disipación de calor suficiente, una planificación adecuada del flujo de aire y el cumplimiento de las normas eléctricas locales antes de la puesta en servicio. Comprender los requisitos de ventilación de una instalación interior de transformadores ayuda a reducir los riesgos operativos, evitar el sobrecalentamiento y garantizar un rendimiento fiable en aplicaciones industriales, de redes eléctricas y de infraestructuras.

La intención de búsqueda principal detrás de «¿Qué ventilación requiere una instalación interior de transformadores?» es práctica, no teórica. La mayoría de los lectores desea saber cuánta ventilación se necesita, qué riesgos genera un flujo de aire deficiente y cómo determinar si una sala interior de transformadores está diseñada adecuadamente.

Para los responsables de proyectos, el problema rara vez se limita al volumen de aire. Se trata de evitar el sobrecalentamiento, prevenir el envejecimiento prematuro del aislamiento, reducir el riesgo de paradas y garantizar que la instalación supere la revisión del diseño, la inspección y las expectativas operativas a largo plazo.

En términos sencillos, cualquier instalación interior de transformadores requiere una ventilación capaz de eliminar continuamente el calor generado durante el funcionamiento, manteniendo la temperatura de la sala dentro de los límites permitidos por el fabricante del transformador y de los requisitos de los códigos locales.

El requisito exacto depende de la potencia nominal del transformador, el perfil de carga, el tipo de transformador, el tamaño de la sala, la temperatura ambiente, la distribución de la instalación y de si la refrigeración se basa en el flujo de aire natural, la ventilación forzada o el apoyo del aire acondicionado.

Por qué la ventilación es más importante de lo que muchos proyectos de transformadores interiores suponen

Los transformadores convierten la energía eléctrica de manera eficiente, pero aun así generan una cantidad considerable de calor. Las pérdidas del núcleo y del devanado se convierten en calor dentro de la sala, y en un espacio cerrado este calor puede acumularse rápidamente si no existe una vía fiable para evacuarlo.

Cuando una sala de transformadores retiene calor, la temperatura de funcionamiento aumenta no solo dentro del equipo, sino también alrededor de los cables, las celdas de distribución y los accesorios de protección. Esto puede acortar la vida útil del aislamiento, aumentar la frecuencia del mantenimiento y reducir el margen de fiabilidad de todo el sistema eléctrico.

En los transformadores sumergidos en aceite, la ventilación también ayuda a controlar el entorno de la sala alrededor de los radiadores y las superficies de refrigeración. En los transformadores de tipo seco, es aún más importante porque el calor se libera directamente en el espacio interior.

Desde una perspectiva empresarial, una ventilación inadecuada suele generar costes ocultos. Estos incluyen paradas no planificadas, reducción de potencia, envejecimiento acelerado de los activos, trabajos correctivos de adaptación y retrasos cuando los operadores detectan problemas térmicos durante la puesta en servicio o en las primeras etapas de funcionamiento.

Cómo determinar el requisito de ventilación de una sala interior de transformadores

El primer paso consiste en estimar cuánto calor libera el transformador. En la práctica, esto suele basarse en las pérdidas totales del fabricante con la carga de funcionamiento prevista, incluidas las pérdidas en vacío y las pérdidas de carga.

Si un transformador presenta pérdidas totales de varios kilovatios, el sistema de ventilación debe eliminar continuamente al menos esa misma cantidad de calor. Cuanto mayor sea la temperatura de la sala y más cerrada sea esta, más exigente será el diseño del flujo de aire.

Los equipos de proyecto deben revisar desde el principio cinco factores: los datos de pérdidas del transformador, la temperatura ambiente máxima, las dimensiones de la sala, el aumento de temperatura permitido y el régimen de funcionamiento previsto. Estos valores determinan si la ventilación natural es suficiente o si se necesitan ventiladores.

Como principio básico de ingeniería, el diseño de la ventilación debe introducir aire frío a baja altura y expulsar el aire caliente a alta altura. Esto sigue el movimiento ascendente natural del calor y mejora la eficiencia de refrigeración alrededor del cuerpo del transformador.

Las aberturas también deben dimensionarse de forma realista. Las persianas, rejillas, filtros y tratamientos acústicos reducen el área efectiva de flujo de aire, por lo que el tamaño nominal de la abertura nunca debe considerarse como el área libre real de ventilación.

Ventilación natural frente a ventilación forzada: ¿cuál es más adecuada?

La ventilación natural puede ser adecuada para aplicaciones interiores de transformadores de menor tamaño, en las que las pérdidas de calor son moderadas, la altura del techo es suficiente, las vías de circulación del aire son cortas y las condiciones ambientales locales no son extremas. Su ventaja es un menor coste operativo y un mantenimiento más reducido.

Sin embargo, la ventilación natural suele ser insuficiente en subestaciones compactas, sótanos, edificios adaptados, salas industriales con cargas elevadas o climas cálidos. En estos casos, la ventilación forzada ofrece un mejor control y un rendimiento térmico más predecible.

Los sistemas de ventilación forzada suelen incluir ventiladores de entrada y extracción, sensores de temperatura, paneles de control y, en ocasiones, disposiciones de redundancia. Para proyectos críticos, este enfoque ofrece una mayor garantía de que la temperatura de la sala se mantendrá dentro del intervalo objetivo durante los picos de demanda.

Los responsables de la toma de decisiones deben evitar elegir la ventilación natural únicamente para reducir el coste inicial. Si el margen térmico es demasiado reducido, las mejoras posteriores pueden ser más complejas y costosas que instalar correctamente la ventilación mecánica desde el principio.

Qué detalles del diseño de la sala afectan con mayor frecuencia al rendimiento de la ventilación

El éxito de la ventilación depende en gran medida de la distribución de la sala, no solo de la capacidad del ventilador. Un ventilador correctamente dimensionado no puede compensar una conducción deficiente del flujo de aire, vías de entrada bloqueadas o la recirculación de aire caliente alrededor del transformador.

Un problema común consiste en colocar las aberturas de entrada y extracción demasiado cerca unas de otras. Esto puede hacer que el aire circule en un ciclo corto entre las aberturas en lugar de eliminar el calor del transformador y distribuirlo por la sala.

Otro problema es la falta de espacio libre alrededor del transformador. Si las paredes, barreras, bandejas de cables o equipos auxiliares restringen el flujo de aire alrededor de los radiadores o las bobinas, el rendimiento efectivo de refrigeración puede quedar por debajo de las expectativas de diseño.

La altura de la sala también es importante. El aire caliente se acumula cerca del techo, por lo que es esencial colocar la extracción a un nivel elevado. En salas con techos bajos, las bolsas de calor pueden formarse rápidamente y requerir una extracción mecánica más potente.

También deben tenerse en cuenta el polvo, la humedad, las atmósferas corrosivas y la exposición a la sal. La ventilación no solo depende del volumen; debe favorecer un entorno operativo adecuado sin introducir contaminantes que generen nuevos problemas de fiabilidad.

Qué normas y aspectos de cumplimiento deben comprobar los responsables de proyectos

No existe un único valor de ventilación válido en todo el mundo para cada instalación interior de transformadores. Los requisitos varían según el diseño del transformador, las instrucciones del fabricante, los códigos de construcción, las normativas contra incendios y las normas eléctricas utilizadas en la región del proyecto.

Por ello, los líderes de proyecto deben consultar siempre primero la documentación del fabricante. El proveedor del transformador suele especificar la temperatura ambiente máxima, las distancias de instalación requeridas, la clase de refrigeración y cualquier condición de ventilación obligatoria.

Los códigos eléctricos locales y los requisitos de seguridad contra incendios pueden afectar adicionalmente al diseño de la ventilación de la sala. Estos pueden incluir renovaciones mínimas de aire, separación contra incendios, control de humos, consideraciones sobre alivio de presión y restricciones sobre la ubicación de las aberturas.

En instalaciones de mayor tamaño, el concepto de ventilación también debe coordinarse con los sistemas HVAC del edificio, los sistemas de detección de incendios y los sistemas de alimentación de emergencia. Una sala de transformadores no puede tratarse como una caja aislada si los sistemas generales de la instalación afectan a la evacuación del calor o al funcionamiento seguro.

Cómo evaluar el riesgo de ventilación antes de la construcción o la adquisición

Para los responsables de proyectos, la pregunta más útil no es «¿Tiene ventilación la sala?», sino «¿Puede esta sala mantener una temperatura de funcionamiento aceptable del transformador en las peores condiciones?». Este es el punto de decisión que evita sorpresas costosas posteriormente.

Una revisión previa a la construcción adecuada debe incluir cálculos de carga térmica, planos de las vías de circulación del aire, verificación del área libre de las persianas, selección del régimen de funcionamiento de los ventiladores, revisión de la lógica de control y una comprobación de lo que ocurre durante el funcionamiento en verano con una temperatura ambiente elevada.

También es recomendable confirmar qué ocurre si falla un ventilador de ventilación. En aplicaciones críticas, pueden ser necesarios puntos de alarma, ventiladores de reserva o procedimientos temporales de reducción de potencia para evitar interrupciones forzadas.

Cuando los proyectos incluyen soluciones integradas de energía, los equipos analizan cada vez más el comportamiento térmico de todo el entorno eléctrico en lugar de un único dispositivo. Esta perspectiva es igualmente importante en sistemas adyacentes, como los sistemas de almacenamiento de energía en contenedor con refrigeración líquida de1MW/2MWh, en los que la gestión térmica también es fundamental para un funcionamiento seguro y estable.

Errores comunes en la planificación de la ventilación interior de transformadores

Un error frecuente es utilizar supuestos genéricos de ventilación sin comprobar los datos reales de pérdidas del transformador. Los transformadores con diferentes potencias nominales y diseños pueden generar cargas térmicas muy distintas incluso cuando las salas parecen similares.

Otro error consiste en pasar por alto el crecimiento futuro de la carga. Una sala que funciona adecuadamente con carga parcial puede verse sometida a un esfuerzo térmico cuando la instalación alcance la producción máxima o la ampliación de la red aumente el uso del transformador.

Algunos proyectos también subestiman el acceso para el mantenimiento. El propio equipo de ventilación necesita inspección y servicio, y los filtros obstruidos o los ventiladores averiados pueden reducir silenciosamente la capacidad de refrigeración mucho antes de que aparezcan alarmas visibles en los equipos.

El control del ruido puede generar otro conflicto. Las persianas y envolventes acústicas pueden ayudar a cumplir los requisitos ambientales, pero también aumentan la resistencia al flujo de aire. Esta compensación debe diseñarse, no ignorarse.

Cómo es en la práctica una buena estrategia de ventilación

Una buena estrategia comienza con valores precisos de pérdidas del transformador y condiciones reales de la sala, y posteriormente selecciona un método de refrigeración con un margen operativo suficiente. También define claramente la dirección del flujo de aire y garantiza que la distribución física respalde la trayectoria prevista.

En muchos proyectos industriales y de infraestructuras, la mejor respuesta es un enfoque híbrido: elementos de circulación pasiva del aire cuando sea posible, combinados con ventiladores de extracción o suministro controlados por temperatura para garantizar el rendimiento en condiciones máximas.

La monitorización no debe considerarse opcional. Los sensores de temperatura instalados en la sala y en las zonas críticas de los equipos ayudan a los operadores a verificar si el entorno interior del transformador coincide con las hipótesis de diseño después de la puesta en servicio.

Para los propietarios que gestionan activos eléctricos modernos en subestaciones, plantas industriales y sistemas energéticos, se aplica el mismo principio general: la gestión térmica debe diseñarse como parte de la fiabilidad del equipo, no añadirse posteriormente como medida correctiva. Por esta razón, los sistemas avanzados preconfigurados, incluido el sistema de almacenamiento de energía en contenedor con refrigeración líquida de1MW/2MWh, hacen cada vez más hincapié en la refrigeración controlada como elemento central del diseño.

Conclusión: la ventilación debe considerarse una decisión de fiabilidad

La ventilación adecuada para una instalación interior de transformadores es el volumen y el tipo de flujo de aire necesarios para eliminar el calor del transformador en condiciones reales de funcionamiento, cumpliendo al mismo tiempo los requisitos del fabricante y las normas locales aplicables.

Para los responsables de proyectos y los líderes de ingeniería, la conclusión práctica es clara. No se debe evaluar la ventilación únicamente por el aspecto de la sala o por las aberturas basadas en reglas generales. La decisión debe basarse en las pérdidas del transformador, la calidad de las vías de circulación del aire, las condiciones ambientales, el espacio libre alrededor del equipo y el riesgo de fallo.

Cuando la ventilación se diseña correctamente, los beneficios son cuantificables: menor riesgo de sobrecalentamiento, mayor vida útil del equipo, una puesta en servicio más fluida y una mayor continuidad operativa. En los proyectos de transformadores, la ventilación no es un detalle secundario de la sala. Forma parte de la estrategia de protección de los activos.
