Pourquoi un transformateur intérieur surchauffe-t-il dans une pièce fermée ?

Lorsqu’un transformateur intérieur fonctionne à chaud dans une pièce fermée, le problème est rarement mystérieux. Dans la plupart des situations sur site, la chaleur n’est pas évacuée aussi rapidement qu’elle est générée. Cela semble simple, mais les raisons sous-jacentes ne le sont pas toujours. Une pièce peut sembler acceptable sur le papier tout en retenant la chaleur en fonctionnement réel. Un transformateur peut fonctionner dans les limites indiquées sur sa plaque signalétique et néanmoins surchauffer parce que la température ambiante est déjà trop élevée. Parfois, l’unité est en bon état et la pièce constitue le véritable problème. Dans d’autres cas, c’est l’inverse.

Pour les équipes de maintenance, la question pratique n’est pas seulement « pourquoi est-il chaud ? », mais aussi « qu’est-ce qui génère plus de chaleur que la normale et qu’est-ce qui empêche cette chaleur de sortir de la salle du transformateur ? ». Cette distinction est importante, car remplacer des capteurs ou nettoyer les bornes ne résoudra pas un problème de ventilation, et ajouter des ventilateurs ne corrigera pas un enroulement en surcharge.

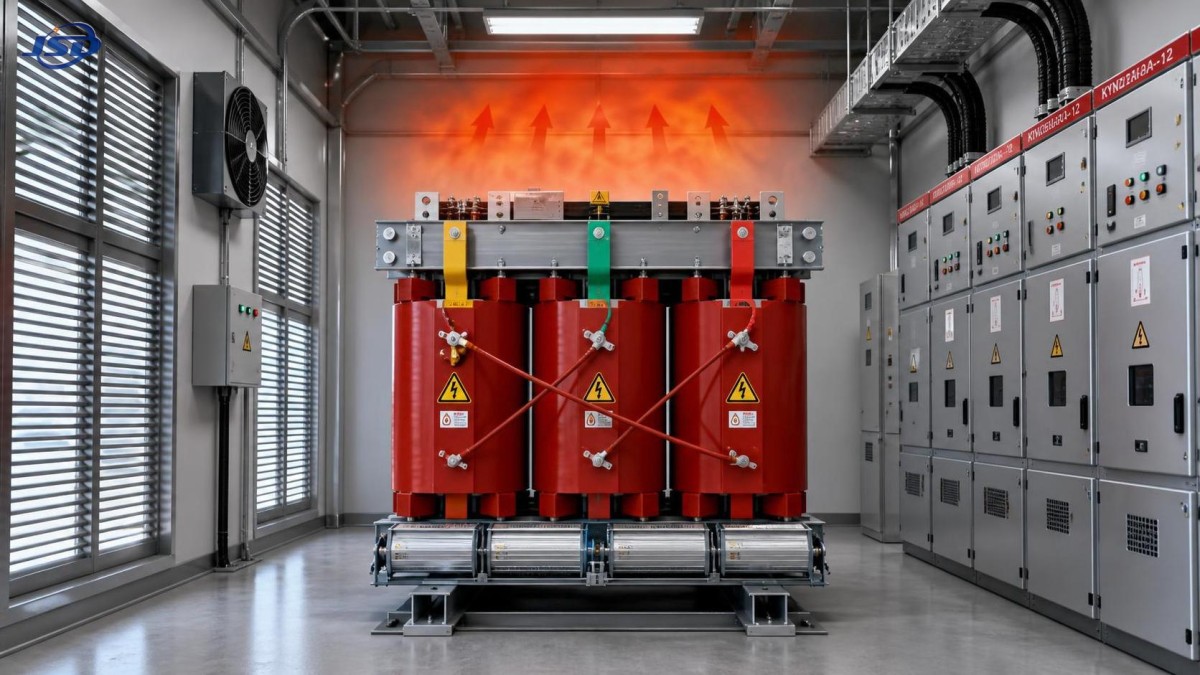

Un transformateur intérieur dépend fortement des conditions environnantes. Dans une pièce fermée, la convection naturelle est faible, l’air chaud s’accumule près du sommet de l’enceinte et le transformateur commence à fonctionner dans sa propre chaleur évacuée. Une fois cette situation installée, la température des enroulements augmente plus rapidement, l’isolation vieillit plus vite et même les variations normales de charge peuvent entraîner le déclenchement d’une alarme ou d’une protection.

La première chose à vérifier : le problème vient-il de la pièce elle-même ?

Dans le cadre du service après-vente, l’une des erreurs les plus courantes consiste à considérer qu’une pièce fermée est acceptable dès lors que le transformateur dispose d’un espace physique suffisant autour de lui. L’espace ne suffit pas à assurer la ventilation. En l’absence d’une prise d’air efficace, d’un chemin d’évacuation de l’air chaud ou d’un renouvellement d’air mécanique, la pièce devient une boîte à chaleur. Cette situation est particulièrement fréquente dans les projets de modernisation, lorsqu’un transformateur est installé dans une salle électrique existante qui n’a jamais été conçue pour évacuer continuellement la chaleur.

Un indice rapide sur site consiste à comparer la température de la pièce à celle de la surface du transformateur. Si la pièce semble anormalement chaude avant même que vous vous approchiez de l’unité, le transformateur peut surchauffer parce que les conditions ambiantes sont déjà en dehors d’une plage de fonctionnement confortable. Un autre indice est la vitesse à laquelle la pièce se refroidit après une baisse de charge. Une pièce qui reste chaude longtemps après le pic de demande présente généralement une mauvaise circulation d’air plutôt qu’un simple problème temporaire de charge.

Les portes maintenues fermées pour limiter la poussière, renforcer la sécurité ou réduire le bruit aggravent souvent la situation. Il en va de même pour les persiennes obstruées, les tranchées de câbles qui limitent la circulation de l’air et les faux plafonds qui emprisonnent la chaleur ascendante. Sur certains sites, le personnel de maintenance constate que les ventilateurs d’extraction sont sous-dimensionnés, déconnectés ou fonctionnent dans le sens opposé à celui prévu pour le flux d’air.

La charge peut être « normale » sur le papier tout en étant trop élevée en pratique

Les transformateurs génèrent des pertes dans toutes les conditions de fonctionnement, et ces pertes augmentent avec la charge. Les pertes cuivre sont particulièrement sensibles au courant. Ainsi, une unité fonctionnant pendant de longues périodes près de sa limite supérieure de charge chauffe beaucoup plus rapidement qu’une unité alimentant une charge modérée et stable. Dans une pièce fermée, cette chaleur supplémentaire ne peut pas s’évacuer.

C’est ici que l’expérience sur site est importante. Un relevé de maintenance peut indiquer que le transformateur n’est pas en surcharge par rapport à sa puissance assignée, mais cela ne signifie pas automatiquement que l’échauffement est acceptable. Les hypothèses de la plaque signalétique sont liées aux conditions d’installation, au mode de refroidissement et à l’environnement ambiant. Si la température réelle de la pièce est élevée, si des équipements voisins ajoutent de la chaleur ou si la circulation d’air est insuffisante, la même charge peut devenir dangereuse.

Il faut aller au-delà de la charge moyenne. De brèves pointes de demande répétées, les charges riches en harmoniques provenant des variateurs ou des redresseurs, ainsi qu’une charge déséquilibrée entre les phases peuvent toutes accroître l’échauffement interne. Ces conditions sont faciles à manquer si le site vérifie seulement périodiquement le courant au lieu d’utiliser des données de tendance.

De mauvaises connexions et des points chauds locaux peuvent imiter un problème de ventilation

Tous les événements de surchauffe ne commencent pas dans les enroulements. Dans les opérations de maintenance réelles, des bornes desserrées, des jonctions oxydées, des cosses de câbles sous-dimensionnées et des surfaces de contact contaminées créent souvent un échauffement local dû à la résistance. La pièce peut être chaude, mais un point de connexion peut être beaucoup plus chaud que le reste. Il s’agit d’un mode de défaillance différent, qui apparaît généralement lors d’une inspection thermique sous la forme d’un point chaud concentré plutôt que d’une élévation uniforme de la température sur l’ensemble du corps du transformateur.

Cela est important, car un échauffement local peut progressivement s’étendre. Une terminaison chaude augmente la température des conducteurs adjacents et de l’air présent dans l’enceinte, donnant alors l’impression que toute la salle du transformateur est en cause. Si vous améliorez uniquement la ventilation, vous risquez de réduire les symptômes sans éliminer le défaut réel.

La même logique s’applique aux contacts du changeur de prises, aux jonctions de barres omnibus et aux terminaisons de câbles. Une vérification complète doit comprendre le contrôle du couple de serrage lorsque les procédures de maintenance l’autorisent, la thermographie sous charge et une inspection visuelle visant à détecter les décolorations, les odeurs ou le durcissement de l’isolation.

La poussière, les voies de refroidissement obstruées et l’agencement de l’installation sont souvent sous-estimés

Les installations intérieures sont parfois considérées comme des environnements propres, mais ce n’est pas toujours le cas. Dans les usines industrielles, les pièces fermées peuvent malgré tout accumuler de la poussière, des brouillards d’huile, des fibres ou des dépôts corrosifs. Sur les unités de type sec, les conduits de ventilation obstrués et les surfaces de refroidissement encrassées réduisent directement la dissipation thermique. Dans d’autres conceptions, les murs ou les appareillages voisins peuvent limiter la circulation de l’air autour du corps du transformateur et provoquer la recirculation de l’air chaud.

Les problèmes de dégagement sont particulièrement fréquents après des modifications ultérieures. Une pièce qui disposait initialement d’un espacement acceptable peut progressivement se remplir de câbles, de pièces de rechange, de panneaux ou de barrières temporaires. Chaque modification isolée semble inoffensive, mais leur accumulation perturbe le chemin thermique. Le personnel de maintenance se concentre souvent sur l’intégrité électrique et néglige l’influence de la géométrie de l’installation sur le refroidissement.

Chez Jinshida Electric Power Technology Co., Ltd., les projets réalisés dans les secteurs des réseaux électriques, de l’industrie, des nouvelles énergies et des infrastructures montrent souvent la même leçon : la fiabilité d’un transformateur dépend non seulement de la qualité du produit, mais aussi de la conformité des conditions réelles du site avec l’application prévue. Une équipe technique professionnelle peut concevoir une unité robuste, mais les performances sur site dépendent toujours de la gestion thermique, de l’agencement de la pièce et de la rigueur d’exploitation.

N’ignorez pas les effets du système en amont et en aval

Il arrive que le transformateur fonctionne à chaud parce que l’ensemble du réseau électrique lui impose un régime d’exploitation difficile. Les démarrages fréquents de gros moteurs, une mauvaise qualité de l’énergie, les harmoniques produites par l’électronique de puissance ou les cycles répétés de charge et de décharge de systèmes de stockage d’énergie voisins peuvent tous modifier le profil thermique. Dans les installations qui associent des transformateurs à des systèmes d’alimentation de secours flexibles ou mobiles, les événements de transfert de charge doivent être examinés attentivement.

Par exemple, si un site utilise un équipement de soutien temporaire tel qu’un 50kW/100kWh Portable Trailer Energy Storage System pendant des opérations de maintenance, de mise en service ou de transition vers une alimentation de secours, le profil de charge du transformateur avant et après la commutation peut ne pas ressembler à celui d’un fonctionnement normal en régime permanent. Cela ne signifie pas que l’unité de stockage constitue un problème ; cela signifie que le comportement thermique doit être évalué sur l’ensemble de la séquence de fonctionnement et non isolément.

Une séquence pratique de dépannage efficace sur site

Lorsque vous arrivez dans une salle de transformateur intérieur très chaude, résistez à l’envie de vous précipiter vers une seule explication. Procédez de l’environnement vers l’intérieur.

• Vérifiez la température ambiante de la pièce et déterminez si la chaleur est piégée près du plafond ou autour du transformateur.
• Confirmez que les voies d’admission et d’évacuation sont dégagées, que les ventilateurs fonctionnent et que le sens du flux d’air est cohérent.
• Comparez le courant de charge réel de chaque phase avec les conditions de fonctionnement prévues du transformateur.
• Recherchez les changements récents : nouveaux équipements, évents obstrués, modification de l’accès à la pièce ou variations saisonnières de température.
• Utilisez la thermographie pour déterminer si l’échauffement est général ou concentré sur certaines bornes ou jonctions.
• Inspectez les accumulations de poussière, les passages de refroidissement obstrués et les espacements insuffisants par rapport aux murs ou aux équipements voisins.
• Examinez les alarmes, les capteurs de température et les réglages des protections, mais ne supposez pas que l’instrument est défectueux sans que d’autres vérifications ne l’indiquent.

Cet ordre permet de distinguer une surchauffe liée à la pièce d’un défaut électrique. Il évite également une erreur de maintenance très courante : remplacer des composants avant de comprendre l’environnement thermique.

Lorsque le capteur indique « surchauffe », vérifiez ce qui surchauffe réellement

Les alarmes de température sont utiles, mais elles ne suffisent pas à elles seules. Selon la conception, un capteur peut mesurer la température des enroulements, du noyau, de la pièce ou d’un point situé près de la sortie d’air. Si le seuil d’alarme a été mal réglé ou si l’emplacement du capteur n’est pas représentatif, l’équipe de maintenance peut perdre des heures à rechercher la mauvaise cause.

Il est recommandé de comparer, lorsque cela est possible, les relevés du capteur avec ceux d’une méthode de mesure indépendante. Si la valeur indiquée est élevée, mais que la température de surface et les conditions de la pièce ne correspondent pas, des vérifications supplémentaires sont justifiées. En revanche, si la pièce est clairement en surchauffe et que tous les signes extérieurs indiquent un refroidissement insuffisant, remettre le capteur en question constitue généralement une distraction.

Ce qui permet généralement de résoudre le problème

Dans de nombreux cas de surchauffe de transformateurs intérieurs installés dans des pièces fermées, l’action corrective n’a rien d’exotique. Améliorer la ventilation. Éliminer les obstructions qui entravent la circulation de l’air. Rétablir les dégagements prévus lors de la conception. Nettoyer les passages de refroidissement. Resserrer et remettre en état les connexions chaudes lorsque l’inspection confirme un échauffement local dû à la résistance. Rééquilibrer ou réduire la charge si l’exploitation s’est éloignée des hypothèses initiales. En présence d’harmoniques ou de pointes répétées, celles-ci doivent être traitées au niveau du système plutôt que considérées comme un problème propre au transformateur.

Lorsque le choix des équipements ou la conception de la pièce sont réévalués, il est utile de travailler avec des fabricants qui comprennent à la fois les performances du produit et son application sur site. L’accent mis par Jinshida Electric sur la R&D, la rigueur de fabrication et l’utilisation pratique dans la distribution électrique est pertinent pour une raison : la fiabilité d’un transformateur ne relève presque jamais uniquement de l’usine. Elle concerne simultanément l’installation, la gestion thermique et la maintenance.

Si un transformateur intérieur surchauffe dans une pièce fermée, considérez qu’il existe une cause réelle jusqu’à preuve du contraire. La chaleur est cumulative, le vieillissement de l’isolation est irréversible et les excursions répétées de température tendent à réapparaître plus tard sous la forme de défaillances plus importantes. Sur le terrain, les meilleurs résultats reposent généralement sur une observation méthodique, une vérification de la charge et un examen attentif de la capacité réelle de la pièce à laisser respirer le transformateur.
