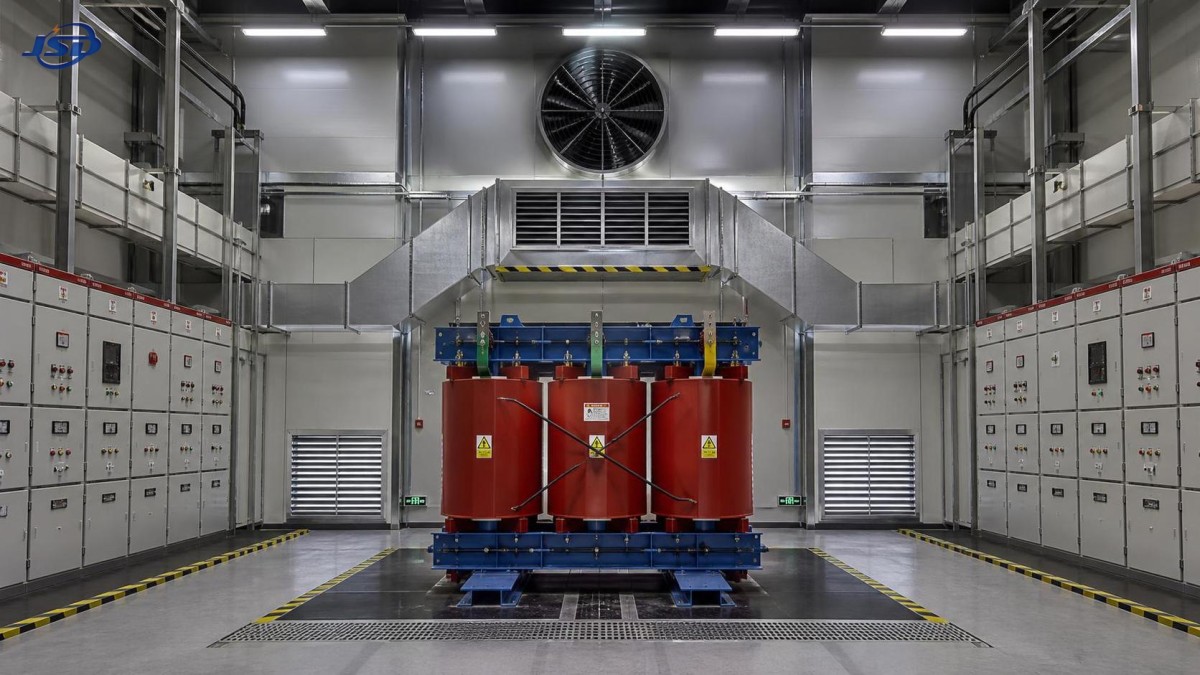

Какая вентиляция требуется для внутренней установки трансформатора

Для любой установки трансформатора внутри помещения вентиляция является критически важным фактором проектирования, напрямую влияющим на безопасность, эффективность и срок службы оборудования. Руководители проектов и руководители инженерных подразделений должны обеспечить достаточный отвод тепла, спланировать воздушные потоки и проверить соответствие местным электротехническим стандартам до ввода объекта в эксплуатацию. Понимание требований к вентиляции при установке трансформатора внутри помещения помогает снизить эксплуатационные риски, предотвратить перегрев и обеспечить надежную работу в промышленных, сетевых и инфраструктурных проектах.

Что действительно необходимо знать руководителям проектов о вентиляции трансформаторов внутри помещений

Основной поисковый запрос «Какая вентиляция требуется для установки трансформатора внутри помещения» имеет практический, а не теоретический характер. Большинство читателей хотят знать, какой объем вентиляции необходим, какие риски создает недостаточный воздухообмен и как определить, соответствует ли конструкция помещения для трансформатора требованиям.

Для руководителей проектов вопрос редко сводится только к объему воздушного потока. Речь идет о предотвращении перегрева, преждевременного старения изоляции и незапланированных отключений, а также о том, чтобы установка прошла проверку проектной документации и инспекцию и соответствовала долгосрочным эксплуатационным требованиям.

Проще говоря, любая установка трансформатора внутри помещения требует вентиляции, способной непрерывно отводить тепло, выделяемое при работе, поддерживая температуру в помещении в пределах, допустимых производителем трансформатора и местными нормативными требованиями.

Конкретные требования зависят от мощности трансформатора, профиля нагрузки, типа трансформатора, размеров помещения, температуры окружающей среды, схемы размещения, а также от того, обеспечивается ли охлаждение естественным воздухообменом, принудительной вентиляцией или системой кондиционирования.

Почему вентиляция важнее, чем предполагают многие проекты с трансформаторами внутри помещений

Трансформаторы эффективно преобразуют электрическую энергию, однако при этом выделяют значительное количество тепла. Потери в сердечнике и обмотках превращаются в тепло помещения, и в замкнутом пространстве оно может быстро накапливаться при отсутствии надежного пути отвода.

Когда в помещении трансформатора сохраняется избыточное тепло, рабочая температура повышается не только внутри оборудования, но и вокруг кабелей, распределительных устройств и защитных компонентов. Это может сократить срок службы изоляции, увеличить частоту технического обслуживания и снизить запас надежности всей электрической системы.

Для масляных трансформаторов вентиляция также помогает регулировать микроклимат вокруг радиаторов и охлаждающих поверхностей. Для сухих трансформаторов она еще важнее, поскольку тепло непосредственно выделяется в пространство помещения.

С точки зрения бизнеса недостаточная вентиляция часто приводит к скрытым затратам. К ним относятся незапланированные отключения, снижение допустимой нагрузки, ускоренное старение оборудования, корректирующие работы по модернизации и задержки, возникающие при обнаружении тепловых проблем во время ввода в эксплуатацию или на начальном этапе работы.

Как определить требования к вентиляции помещения для трансформатора

Первым шагом является оценка количества тепла, выделяемого трансформатором. На практике она обычно основывается на суммарных потерях производителя при ожидаемой рабочей нагрузке, включая потери холостого хода и нагрузочные потери.

Если суммарные потери трансформатора составляют несколько киловатт, система вентиляции должна непрерывно отводить как минимум такое же количество тепла. Чем выше температура в помещении и чем плотнее ограждающие конструкции, тем более высокие требования предъявляются к проектированию воздушного потока.

На раннем этапе проектные команды должны проверить пять исходных параметров: данные о потерях трансформатора, максимальную температуру окружающей среды, размеры помещения, допустимое повышение температуры и предполагаемый режим работы. Эти значения определяют, будет ли достаточно естественной вентиляции или потребуются вентиляторы.

Согласно базовому инженерному принципу, система вентиляции должна подавать холодный воздух на нижнем уровне и удалять горячий воздух на верхнем уровне. Это соответствует естественному движению нагретого воздуха вверх и повышает эффективность охлаждения корпуса трансформатора.

Размер отверстий также должен определяться реалистично. Жалюзи, сетки, фильтры и акустические элементы уменьшают эффективную площадь воздушного потока, поэтому номинальный размер отверстия нельзя принимать за фактическую площадь свободного прохода воздуха.

Естественная или принудительная вентиляция: что подходит лучше?

Естественная вентиляция может подходить для небольших установок трансформаторов внутри помещений, где тепловые потери умеренны, высота потолка достаточна, воздушные пути короткие, а местные климатические условия не являются экстремальными. Ее преимуществами являются более низкие эксплуатационные расходы и меньшая потребность в техническом обслуживании.

Однако естественной вентиляции часто недостаточно на компактных подстанциях, в подвалах, реконструируемых зданиях, промышленных помещениях с высокой нагрузкой или жарким климатом. В таких случаях принудительная вентиляция обеспечивает лучший контроль и более предсказуемые тепловые характеристики.

Системы принудительной вентиляции обычно включают приточные и вытяжные вентиляторы, датчики температуры, панели управления и, в некоторых случаях, средства резервирования. Для критически важных проектов такой подход позволяет надежнее поддерживать температуру в помещении в заданном диапазоне при пиковом спросе.

Лицам, принимающим решения, не следует выбирать естественную вентиляцию только ради снижения первоначальных затрат. Если тепловой запас слишком мал, последующая модернизация может оказаться более сложной и дорогой, чем правильная установка механической вентиляции с самого начала.

Какие особенности конструкции помещения чаще всего влияют на эффективность вентиляции

Эффективность вентиляции во многом зависит от планировки помещения, а не только от мощности вентилятора. Даже правильно подобранный вентилятор не компенсирует неудачную организацию воздушных потоков, заблокированные приточные каналы или рециркуляцию горячего воздуха вокруг трансформатора.

Распространенной проблемой является слишком близкое расположение приточных и вытяжных отверстий. В результате воздух может циркулировать по короткому пути между отверстиями, а не отводить тепло от трансформатора и перемещаться по всему помещению.

Еще одна проблема — недостаточные зазоры вокруг трансформатора. Если стены, перегородки, кабельные лотки или вспомогательное оборудование ограничивают поток воздуха вокруг радиаторов или катушек, фактическая эффективность охлаждения может оказаться ниже расчетной.

Высота помещения также имеет значение. Горячий воздух скапливается у потолка, поэтому размещение вытяжных отверстий на верхнем уровне является обязательным. В помещениях с низким потолком тепловые карманы могут быстро образовываться, что требует более интенсивного механического удаления воздуха.

Следует также учитывать пыль, влажность, коррозионную атмосферу и воздействие соли. Вентиляция — это не только объем воздуха; она должна обеспечивать подходящую рабочую среду, не допуская проникновения загрязнений, которые могут создать новые проблемы с надежностью.

Какие стандарты и вопросы соответствия должны проверить руководители проектов

Не существует единственного универсального значения вентиляции, подходящего для каждой установки трансформатора внутри помещения. Требования зависят от конструкции трансформатора, инструкций производителя, строительных норм, правил пожарной безопасности и электротехнических стандартов, действующих в регионе реализации проекта.

Поэтому руководители проектов всегда должны сначала проверять документацию производителя. Поставщик трансформатора обычно указывает максимальную температуру окружающей среды, требуемые монтажные зазоры, класс охлаждения и обязательные условия вентиляции.

Местные электротехнические нормы и требования пожарной безопасности могут дополнительно влиять на проектирование вентиляции помещения. Они могут включать минимальную кратность воздухообмена, противопожарное разделение, дымоудаление, требования к сбросу давления и ограничения на размещение отверстий.

На крупных объектах концепцию вентиляции также следует согласовывать с системой HVAC здания, системой пожарной сигнализации и системой аварийного электроснабжения. Помещение трансформатора нельзя рассматривать как изолированный объем, если общие инженерные системы объекта влияют на отвод тепла или безопасность эксплуатации.

Как оценить риски, связанные с вентиляцией, до строительства или закупки

Для руководителей проектов наиболее полезный вопрос звучит не так: «Есть ли в помещении вентиляционные отверстия?», а так: «Способно ли это помещение поддерживать допустимую рабочую температуру трансформатора в наихудших условиях?» Именно это решение позволяет избежать дорогостоящих неожиданностей в будущем.

Грамотная проверка до начала строительства должна включать расчет тепловой нагрузки, чертежи воздушных потоков, проверку площади свободного прохода жалюзи, выбор рабочих параметров вентиляторов, проверку логики управления и оценку работы системы в условиях высокой летней температуры окружающей среды.

Также целесообразно заранее определить последствия отказа вентилятора. В критически важных системах для предотвращения вынужденных отключений могут потребоваться точки аварийной сигнализации, резервные вентиляторы или процедуры временного снижения нагрузки.

В проектах, предусматривающих комплексные решения в области электроснабжения, все чаще оценивается тепловое поведение всей электрической системы, а не только одного устройства. Такой подход не менее важен для смежных систем, например контейнерных платформ хранения энергии, таких как контейнерная система накопления энергии с жидкостным охлаждением 1MW/2MWh, где управление теплом также имеет ключевое значение для безопасной и стабильной работы.

Распространенные ошибки при планировании вентиляции трансформаторов внутри помещений

Одна из частых ошибок — использование общих предположений о вентиляции без проверки фактических данных о потерях трансформатора. Трансформаторы разных номиналов и конструкций могут создавать существенно различающиеся тепловые нагрузки, даже если помещения выглядят одинаково.

Другая ошибка — недооценка будущего роста нагрузки. Помещение, которое нормально работает при частичной нагрузке, может испытывать тепловую перегрузку после выхода предприятия на полную производительность или расширения сети, увеличивающего загрузку трансформатора.

Некоторые проекты также недооценивают необходимость доступа для технического обслуживания. Вентиляционное оборудование само нуждается в проверке и обслуживании, а забитые фильтры или неисправные вентиляторы могут незаметно снижать охлаждающую способность задолго до появления видимых сигналов тревоги оборудования.

Еще один возможный конфликт связан с контролем шума. Акустические жалюзи и кожухи могут помогать соблюдать экологические требования, но одновременно увеличивают сопротивление воздушному потоку. Этот компромисс необходимо закладывать в проект, а не игнорировать.

Как выглядит эффективная стратегия вентиляции на практике

Хорошая стратегия начинается с точных значений потерь трансформатора и параметров помещения, после чего выбирается способ охлаждения с достаточным эксплуатационным запасом. Также необходимо четко определить направление воздушного потока и убедиться, что физическая планировка поддерживает заданную схему.

Во многих промышленных и инфраструктурных проектах оптимальным решением является гибридный подход: использование пассивных элементов воздухообмена там, где это возможно, в сочетании с вытяжными или приточными вентиляторами с регулированием по температуре для надежной работы в пиковых условиях.

Мониторинг не следует считать необязательным. Датчики температуры в помещении и в критических зонах оборудования помогают операторам проверить после ввода в эксплуатацию, соответствует ли среда внутри помещения для трансформатора проектным предположениям.

Для владельцев современных электротехнических активов на подстанциях, промышленных предприятиях и энергетических объектах действует общий принцип: управление тепловыми режимами должно проектироваться как часть обеспечения надежности оборудования, а не добавляться позднее в качестве корректирующей меры. Именно поэтому современные комплексные системы, включая контейнерную систему накопления энергии с жидкостным охлаждением 1MW/2MWh, все чаще рассматривают регулируемое охлаждение как ключевую конструктивную особенность.

Заключение: вентиляцию следует рассматривать как решение, определяющее надежность

Правильная вентиляция установки трансформатора внутри помещения — это такой объем и тип воздушного потока, которые необходимы для отвода тепла трансформатора в реальных условиях эксплуатации при соблюдении требований производителя и местных нормативов.

Практический вывод для руководителей проектов и инженерных руководителей очевиден. Нельзя оценивать вентиляцию только по внешнему виду помещения или стандартным размерам отверстий. Решение должно основываться на потерях трансформатора, качестве воздушных потоков, условиях окружающей среды, зазорах вокруг оборудования и рисках отказа.

При правильном проектировании вентиляции преимущества измеримы: снижение риска перегрева, увеличение срока службы оборудования, более плавный ввод в эксплуатацию и повышение непрерывности работы. В проектах с трансформаторами вентиляция — не второстепенная особенность помещения, а часть стратегии защиты оборудования.
