Qual ventilação é necessária para a instalação interna de um transformador

Para qualquer instalação interna de transformadores, a ventilação é um fator crítico de projeto que afeta diretamente a segurança, a eficiência e a vida útil do equipamento. Os gerentes de projeto e os responsáveis pela engenharia devem garantir uma dissipação de calor adequada, um planejamento apropriado do fluxo de ar e a conformidade com as normas elétricas locais antes da colocação em operação. Compreender os requisitos de ventilação de uma instalação interna de transformadores ajuda a reduzir os riscos operacionais, evitar o superaquecimento e garantir um desempenho confiável em aplicações industriais, de redes elétricas e de infraestrutura.

O que os líderes de projeto realmente precisam saber sobre a ventilação interna de transformadores

A intenção principal de busca por “Que tipo de ventilação uma instalação interna de transformadores exige?” é prática, e não teórica. A maioria dos leitores quer saber quanta ventilação é necessária, quais riscos um fluxo de ar inadequado pode causar e como avaliar se uma sala interna de transformadores foi projetada adequadamente.

Para os gerentes de projeto, a questão raramente se resume ao volume de ar. Trata-se de evitar o superaquecimento, prevenir o envelhecimento prematuro do isolamento, reduzir o risco de desligamentos e garantir que a instalação seja aprovada na revisão do projeto, na inspeção e nas expectativas de operação a longo prazo.

Em termos simples, qualquer instalação interna de transformadores exige uma ventilação capaz de remover continuamente o calor gerado durante a operação, mantendo a temperatura da sala dentro dos limites permitidos pelo fabricante do transformador e dos requisitos dos códigos locais.

O requisito exato depende da potência nominal do transformador, do perfil de carga, do tipo de transformador, do tamanho da sala, da temperatura ambiente, do layout da instalação e de o resfriamento depender de fluxo de ar natural, ventilação forçada ou suporte de ar-condicionado.

Por que a ventilação é mais importante do que muitos projetos de transformadores internos presumem

Os transformadores convertem energia elétrica com eficiência, mas ainda assim geram uma quantidade significativa de calor. As perdas no núcleo e nos enrolamentos se transformam em calor dentro da sala e, em um espaço fechado, esse calor pode se acumular rapidamente se não houver um caminho confiável para sua remoção.

Quando uma sala de transformadores retém calor, a temperatura de operação aumenta não apenas dentro do equipamento, mas também ao redor de cabos, painéis de distribuição e acessórios de proteção. Isso pode reduzir a vida útil do isolamento, aumentar a frequência de manutenção e diminuir a margem de confiabilidade de todo o sistema elétrico.

Nos transformadores imersos em óleo, a ventilação também ajuda a controlar o ambiente da sala ao redor dos radiadores e das superfícies de resfriamento. Nos transformadores a seco, ela é ainda mais importante, pois o calor é liberado diretamente no espaço interno.

Do ponto de vista empresarial, uma ventilação inadequada frequentemente gera custos ocultos. Entre eles estão desligamentos não planejados, redução da capacidade, envelhecimento acelerado dos ativos, trabalhos corretivos de adaptação e atrasos quando os operadores identificam problemas térmicos durante o comissionamento ou no início da operação.

Como determinar o requisito de ventilação para uma sala interna de transformadores

O primeiro passo é estimar quanto calor o transformador libera. Na prática, isso geralmente se baseia nas perdas totais do fabricante na carga operacional esperada, incluindo as perdas em vazio e as perdas em carga.

Se um transformador apresentar perdas totais de vários quilowatts, o sistema de ventilação deverá remover continuamente pelo menos essa mesma quantidade de calor. Quanto maior for a temperatura da sala e mais fechado for o ambiente, mais exigente será o projeto do fluxo de ar.

As equipes de projeto devem analisar antecipadamente cinco parâmetros: dados de perdas do transformador, temperatura ambiente máxima, dimensões da sala, elevação de temperatura permitida e regime de operação previsto. Esses valores determinam se a ventilação natural será suficiente ou se serão necessários ventiladores.

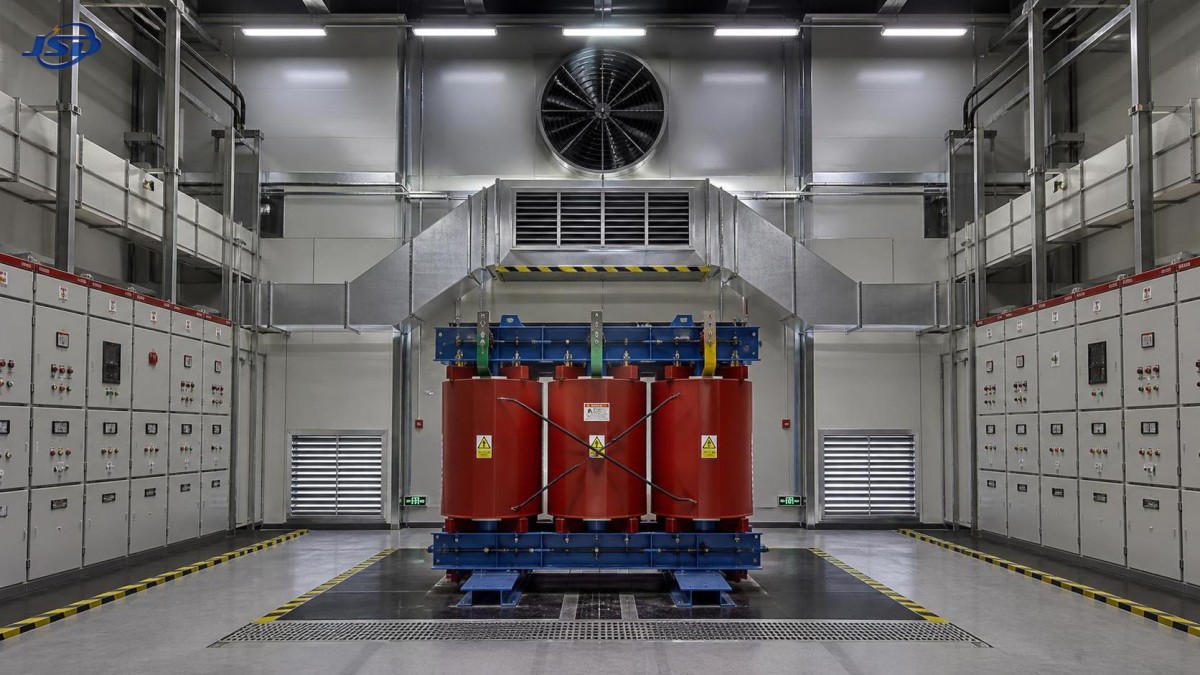

Como princípio básico de engenharia, o projeto de ventilação deve introduzir ar frio em nível baixo e descarregar o ar quente em nível alto. Isso acompanha o movimento natural ascendente do calor e melhora a eficiência do resfriamento ao redor do corpo do transformador.

As aberturas também devem ser dimensionadas de forma realista. Venezianas, telas, filtros e tratamentos acústicos reduzem a área efetiva de passagem do ar; portanto, o tamanho nominal da abertura nunca deve ser considerado como a área livre real de ventilação.

Ventilação natural versus ventilação forçada: qual é mais adequada?

A ventilação natural pode ser adequada para aplicações internas de transformadores menores, nas quais a perda de calor é moderada, a altura do teto é suficiente, os caminhos do fluxo de ar são curtos e as condições ambientais locais não são extremas. Ela oferece a vantagem de menores custos operacionais e menor necessidade de manutenção.

No entanto, a ventilação natural frequentemente é insuficiente em subestações compactas, porões, edifícios adaptados, salas industriais de alta carga ou climas quentes. Nesses casos, a ventilação forçada proporciona um controle melhor e um desempenho térmico mais previsível.

Os sistemas de ventilação forçada normalmente incluem ventiladores de entrada e exaustão, sensores de temperatura, painéis de controle e, às vezes, recursos de redundância. Para projetos de missão crítica, essa abordagem oferece maior garantia de que a temperatura da sala permanecerá dentro da faixa-alvo durante os períodos de pico de demanda.

Os responsáveis pela tomada de decisão devem evitar escolher a ventilação natural apenas para reduzir o custo inicial. Se a margem térmica for muito estreita, as atualizações posteriores poderão ser mais complexas e caras do que instalar corretamente a ventilação mecânica desde o início.

Quais detalhes do projeto da sala afetam com mais frequência o desempenho da ventilação

O sucesso da ventilação é fortemente influenciado pela disposição da sala, e não apenas pela capacidade dos ventiladores. Um ventilador corretamente dimensionado não consegue compensar uma condução inadequada do fluxo de ar, caminhos de entrada obstruídos ou a recirculação de ar quente ao redor do transformador.

Um problema comum é posicionar as aberturas de entrada e exaustão muito próximas umas das outras. Isso pode fazer com que o ar circule em um curto percurso entre as aberturas, em vez de remover o calor do transformador e conduzi-lo por toda a sala.

Outro problema é a folga insuficiente ao redor do transformador. Se paredes, barreiras, bandejas de cabos ou equipamentos auxiliares restringirem o fluxo de ar ao redor dos radiadores ou das bobinas, o desempenho efetivo do resfriamento poderá ficar abaixo das expectativas do projeto.

A altura da sala também é importante. O ar quente se acumula próximo ao teto, por isso é essencial posicionar a exaustão em nível alto. Em salas com teto baixo, bolsões de calor podem se formar rapidamente e exigir uma extração mecânica mais potente.

Poeira, umidade, atmosfera corrosiva e exposição ao sal também devem ser considerados. A ventilação não diz respeito apenas ao volume de ar; ela deve proporcionar um ambiente operacional adequado sem introduzir contaminantes que criem novos problemas de confiabilidade.

Quais normas e questões de conformidade os gerentes de projeto devem verificar?

Não existe um único valor de ventilação válido em todo o mundo para todas as instalações internas de transformadores. Os requisitos variam conforme o projeto do transformador, as instruções do fabricante, os códigos de construção, os regulamentos de prevenção contra incêndios e as normas elétricas utilizadas na região do projeto.

Por isso, os líderes de projeto devem sempre verificar primeiro a documentação do fabricante. O fornecedor do transformador normalmente define a temperatura ambiente máxima, as folgas de instalação necessárias, a classe de resfriamento e quaisquer condições obrigatórias de ventilação.

Os códigos elétricos locais e os requisitos de segurança contra incêndio podem afetar ainda mais o projeto de ventilação da sala. Eles podem incluir trocas mínimas de ar, separação contra incêndio, controle de fumaça, considerações sobre alívio de pressão e restrições quanto ao posicionamento das aberturas.

Em instalações maiores, o conceito de ventilação também deve ser coordenado com o sistema HVAC do edifício, os sistemas de detecção de incêndio e a alimentação de emergência. Uma sala de transformadores não pode ser tratada como uma caixa isolada se os sistemas mais amplos da instalação afetarem a remoção de calor ou a operação segura.

Como avaliar o risco de ventilação antes da construção ou da aquisição

Para os gerentes de projeto, a pergunta mais útil não é “A sala tem aberturas de ventilação?”, mas sim “Esta sala consegue manter uma temperatura operacional aceitável do transformador nas condições mais desfavoráveis?”. Esse é o ponto de decisão que evita surpresas dispendiosas posteriormente.

Uma análise adequada antes da construção deve incluir cálculos de carga térmica, desenhos dos caminhos do fluxo de ar, verificação da área livre das venezianas, seleção da capacidade dos ventiladores, análise da lógica de controle e uma verificação do comportamento durante a operação no verão com temperatura ambiente elevada.

Também é recomendável confirmar o que acontece se um ventilador de ventilação falhar. Em aplicações críticas, pontos de alarme, ventiladores de reserva ou procedimentos temporários de redução de carga podem ser necessários para evitar interrupções forçadas.

Quando os projetos envolvem soluções integradas de energia, as equipes analisam cada vez mais o comportamento térmico de todo o ambiente elétrico, em vez de considerar apenas um dispositivo. Essa abordagem também é importante em sistemas adjacentes, como o Sistema de Armazenamento de Energia em Contêiner com Resfriamento Líquido de 1 MW/2 MWh, no qual o gerenciamento térmico também é fundamental para uma operação segura e estável.

Erros comuns no planejamento da ventilação interna de transformadores

Um erro frequente é utilizar pressupostos genéricos de ventilação sem verificar os dados reais de perdas do transformador. Diferentes potências nominais e projetos de transformadores podem produzir cargas térmicas muito diferentes, mesmo quando as salas parecem semelhantes.

Outro erro é não considerar o crescimento futuro da carga. Uma sala que apresenta desempenho adequado com carga parcial pode sofrer estresse térmico quando a instalação atingir a produção total ou quando a expansão da rede aumentar a utilização do transformador.

Alguns projetos também subestimam o acesso para manutenção. O próprio equipamento de ventilação precisa de inspeção e manutenção, e filtros obstruídos ou ventiladores com falha podem reduzir silenciosamente a capacidade de resfriamento muito antes que os alarmes visíveis do equipamento sejam acionados.

O controle de ruído pode criar outro conflito. Venezianas e compartimentos acústicos podem ajudar no cumprimento das exigências ambientais, mas também aumentam a resistência ao fluxo de ar. Esse compromisso deve ser projetado, e não simplesmente ignorado.

Como é uma boa estratégia de ventilação na prática

Uma boa estratégia começa com valores precisos de perdas do transformador e das condições da sala e, em seguida, seleciona uma abordagem de resfriamento com margem operacional suficiente. Ela também define claramente a direção do fluxo de ar e garante que o layout físico seja compatível com o caminho planejado.

Em muitos projetos industriais e de infraestrutura, a melhor resposta é uma abordagem híbrida: recursos de fluxo de ar passivo sempre que possível, combinados com ventiladores de exaustão ou insuflação controlados por temperatura para garantir um desempenho confiável nas condições de pico.

O monitoramento não deve ser tratado como opcional. Sensores de temperatura instalados na sala e nas zonas críticas dos equipamentos ajudam os operadores a verificar, após o comissionamento, se o ambiente interno do transformador corresponde às premissas do projeto.

Para os proprietários que gerenciam ativos elétricos modernos em subestações, plantas industriais e sistemas de energia, o mesmo princípio se aplica de forma ampla: o gerenciamento térmico deve ser projetado como parte da confiabilidade do equipamento, e não acrescentado posteriormente como medida corretiva. Essa é uma das razões pelas quais sistemas avançados pré-integrados, incluindo o Sistema de Armazenamento de Energia em Contêiner com Resfriamento Líquido de 1 MW/2 MWh, enfatizam cada vez mais o resfriamento controlado como uma característica essencial do projeto.

Conclusão: a ventilação deve ser tratada como uma decisão de confiabilidade

A ventilação adequada para uma instalação interna de transformadores é o tipo e a quantidade de fluxo de ar necessários para remover o calor do transformador em condições reais de operação, atendendo simultaneamente aos requisitos do fabricante e às normas locais de conformidade.

Para gerentes de projeto e responsáveis pela engenharia, a conclusão prática é clara. Não avalie a ventilação apenas pela aparência da sala ou por aberturas baseadas em regras gerais. Fundamente a decisão nas perdas do transformador, na qualidade do caminho do fluxo de ar, nas condições ambientais, nas folgas do equipamento e no risco de falhas.

Quando a ventilação é projetada corretamente, os benefícios são mensuráveis: menor risco de superaquecimento, maior vida útil do equipamento, comissionamento mais tranquilo e maior continuidade operacional. Em projetos de transformadores, a ventilação não é um detalhe secundário da sala. Ela faz parte da estratégia de proteção dos ativos.
