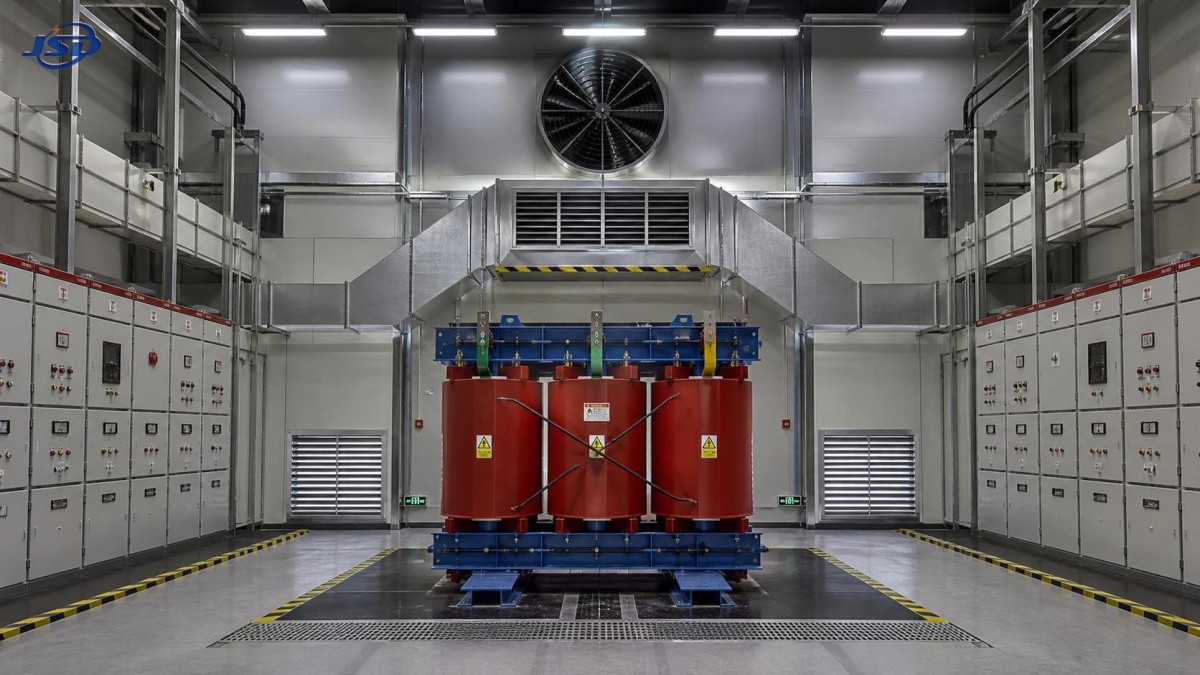

ما متطلبات التهوية لتركيب محول داخلي؟

في أي تركيب داخلي للمحول، تُعد التهوية عاملاً تصميمياً بالغ الأهمية يؤثر مباشرةً في السلامة والكفاءة وعمر المعدات. يجب على مديري المشاريع وقادة الهندسة ضمان تبديد الحرارة بشكل كافٍ، وتخطيط تدفق الهواء، والامتثال للمعايير الكهربائية المحلية قبل بدء التشغيل. ويساعد فهم متطلبات التهوية لتركيب المحول الداخلي على تقليل مخاطر التشغيل، ومنع ارتفاع درجة الحرارة، ودعم الأداء الموثوق في تطبيقات الصناعة والشبكات والبنية التحتية.

ما يحتاج قادة المشاريع إلى معرفته فعلياً حول تهوية المحولات الداخلية

إن الهدف الأساسي من البحث عن متطلبات التهوية اللازمة لتركيب المحول الداخلي عملي وليس نظرياً. يرغب معظم القراء في معرفة مقدار التهوية المطلوبة، والمخاطر الناتجة عن ضعف تدفق الهواء، وكيفية تقييم ما إذا كانت غرفة المحول الداخلية مصممة بشكل مناسب.

بالنسبة إلى مديري المشاريع، نادراً ما تقتصر المسألة على حجم تدفق الهواء فقط، بل تتعلق بتجنب ارتفاع درجة الحرارة، ومنع تقادم العزل قبل أوانه، وتقليل مخاطر التوقف، وضمان اجتياز التركيب لمراجعة التصميم والفحص ومتطلبات التشغيل على المدى الطويل.

وبعبارات بسيطة، يتطلب أي تركيب داخلي للمحول تهوية قادرة على إزالة الحرارة المتولدة أثناء التشغيل بشكل مستمر، مع الحفاظ على درجة حرارة الغرفة ضمن الحدود المسموح بها من قبل الشركة المصنعة للمحول وضمن متطلبات القوانين المحلية.

يعتمد المتطلب الدقيق على قدرة المحول، ونمط الحمل، ونوع المحول، وحجم الغرفة، ودرجة الحرارة المحيطة، وتخطيط التركيب، وما إذا كان التبريد يعتمد على تدفق الهواء الطبيعي أو التهوية القسرية أو دعم تكييف الهواء.

لماذا تكون التهوية أكثر أهمية مما تفترضه العديد من مشاريع المحولات الداخلية

تحول المحولات الطاقة الكهربائية بكفاءة، لكنها تظل تولد كمية كبيرة من الحرارة. وتتحول خسائر القلب وخسائر الملفات إلى حرارة داخل الغرفة، ويمكن أن تتراكم هذه الحرارة بسرعة في المساحات المغلقة إذا لم يتوفر مسار موثوق لإزالتها.

عندما تحتفظ غرفة المحول بالحرارة، ترتفع درجة حرارة التشغيل ليس داخل المعدات فحسب، بل أيضاً حول الكابلات ومفاتيح التوزيع والملحقات الواقية. وقد يؤدي ذلك إلى تقصير عمر العزل، وزيادة تكرار أعمال الصيانة، وتقليل هامش موثوقية النظام الكهربائي بأكمله.

بالنسبة إلى المحولات المغمورة بالزيت، تساعد التهوية أيضاً في التحكم في بيئة الغرفة المحيطة بالمشعات وأسطح التبريد. أما بالنسبة إلى المحولات الجافة، فتزداد أهميتها لأن الحرارة تنطلق مباشرةً إلى المساحة الداخلية.

ومن منظور الأعمال، غالباً ما تؤدي التهوية غير الكافية إلى تكاليف خفية، تشمل التوقفات غير المخطط لها، وخفض القدرة التشغيلية، وتسارع تقادم الأصول، وأعمال التعديل التصحيحية، والتأخيرات عندما يكتشف المشغلون مشكلات حرارية أثناء التشغيل التجريبي أو في المراحل الأولى من التشغيل.

كيفية تحديد متطلبات التهوية لغرفة المحول الداخلية

تتمثل الخطوة الأولى في تقدير كمية الحرارة التي يطلقها المحول. ويُعتمد عملياً عادةً على إجمالي خسائر المحول عند حمل التشغيل المتوقع، بما في ذلك خسائر عدم التحميل وخسائر الحمل.

إذا بلغت خسائر المحول الإجمالية عدة كيلوواط، فيجب أن يزيل نظام التهوية كمية الحرارة نفسها على الأقل بشكل مستمر. وكلما ارتفعت درجة حرارة الغرفة وزادت إحكاماً، أصبح تصميم تدفق الهواء أكثر تطلباً.

ينبغي لفرق المشروع مراجعة خمسة مدخلات مبكراً: بيانات خسائر المحول، وأقصى درجة حرارة محيطة، وأبعاد الغرفة، والارتفاع المسموح لدرجة الحرارة، ونمط التشغيل المخطط. وتحدد هذه القيم ما إذا كانت التهوية الطبيعية كافية أو ما إذا كانت هناك حاجة إلى مراوح.

وكقاعدة هندسية أساسية، ينبغي أن يُدخل تصميم التهوية الهواء البارد من مستوى منخفض ويُخرج الهواء الساخن من مستوى مرتفع. ويتوافق ذلك مع الحركة الطبيعية للحرارة إلى أعلى، ويحسن كفاءة التبريد حول جسم المحول.

كما يجب تحديد حجم الفتحات بشكل واقعي. إذ تقلل الشفرات والشبكات والمرشحات والمعالجات الصوتية من مساحة تدفق الهواء الفعلية، ولذلك لا ينبغي أبداً اعتبار الحجم الاسمي للفتحة مساوياً لمساحة التهوية الحرة الفعلية.

التهوية الطبيعية مقابل التهوية القسرية: أيهما أكثر ملاءمة؟

قد تكون التهوية الطبيعية مناسبة لتطبيقات المحولات الداخلية الصغيرة التي تكون فيها خسائر الحرارة معتدلة، وارتفاع السقف كافياً، ومسارات تدفق الهواء قصيرة، والظروف المحيطة المحلية غير قاسية. وتمتاز بانخفاض تكلفة التشغيل وقلة احتياجات الصيانة.

ومع ذلك، غالباً ما تكون التهوية الطبيعية غير كافية في المحطات الفرعية المدمجة، والأقبية، والمباني المعدلة، والغرف الصناعية ذات الأحمال العالية، أو المناخات الحارة. وفي هذه الحالات، توفر التهوية القسرية تحكماً أفضل وأداءً حرارياً أكثر قابلية للتنبؤ.

تتضمن أنظمة التهوية القسرية عادةً مراوح سحب وطرد، وأجهزة استشعار لدرجة الحرارة، ولوحات تحكم، وأحياناً تجهيزات للتكرار الاحتياطي. وبالنسبة إلى المشاريع ذات الأهمية الحرجة، يوفر هذا النهج ضماناً أفضل لبقاء درجة حرارة الغرفة ضمن النطاق المستهدف أثناء ذروة الطلب.

ينبغي لصانعي القرار تجنب اختيار التهوية الطبيعية لمجرد خفض التكلفة الأولية. فإذا كان الهامش الحراري ضيقاً جداً، فقد تكون الترقيات اللاحقة أكثر إرباكاً وتكلفةً من تركيب التهوية الميكانيكية بشكل صحيح منذ البداية.

ما تفاصيل تصميم الغرفة التي تؤثر غالباً في أداء التهوية؟

يتأثر نجاح التهوية بشدة بترتيب الغرفة، وليس بقدرة المروحة وحدها. فلا تستطيع المروحة ذات الحجم المناسب تعويض سوء توجيه تدفق الهواء، أو انسداد مسارات السحب، أو إعادة تدوير الهواء الساخن حول المحول.

تتمثل إحدى المشكلات الشائعة في وضع فتحات السحب والطرد بالقرب من بعضها. وقد يسمح ذلك بمرور الهواء في دورة قصيرة بين الفتحات بدلاً من إزالة الحرارة من المحول وعبر الغرفة.

وتتمثل مشكلة أخرى في عدم كفاية الخلوص حول المحول. فإذا قيدت الجدران أو الحواجز أو حوامل الكابلات أو المعدات المساعدة تدفق الهواء حول المشعات أو الملفات، فقد ينخفض أداء التبريد الفعلي عن التوقعات التصميمية.

كما يهم ارتفاع الغرفة. إذ يتجمع الهواء الساخن بالقرب من السقف، ولذلك يُعد وضع مخرج الطرد في مستوى مرتفع أمراً أساسياً. وفي الغرف منخفضة السقف، يمكن أن تتشكل جيوب حرارية بسرعة، مما يتطلب استخلاصاً ميكانيكياً أقوى.

كما ينبغي أخذ الغبار والرطوبة والجو المسبب للتآكل والتعرض للملوحة في الاعتبار. فالتهوية لا تتعلق بالحجم فقط، بل يجب أن تدعم بيئة تشغيل مناسبة من دون إدخال ملوثات تسبب مشكلات موثوقية جديدة.

ما المعايير ومسائل الامتثال التي ينبغي لمديري المشاريع التحقق منها؟

لا يوجد رقم عالمي واحد للتهوية يناسب كل تركيب داخلي للمحول. إذ تختلف المتطلبات وفقاً لتصميم المحول، وتعليمات الشركة المصنعة، وقوانين البناء، ولوائح مكافحة الحرائق، والمعايير الكهربائية المعتمدة في منطقة المشروع.

ولهذا السبب، ينبغي لقادة المشاريع دائماً مراجعة وثائق الشركة المصنعة أولاً. فعادةً ما يحدد مورد المحول أقصى درجة حرارة محيطة، وخلوصات التركيب المطلوبة، وفئة التبريد، وأي شروط إلزامية للتهوية.

وقد تؤثر القوانين الكهربائية المحلية ومتطلبات السلامة من الحرائق بشكل إضافي في تصميم تهوية الغرفة. وقد تشمل هذه المتطلبات الحد الأدنى لتغييرات الهواء، والفصل ضد الحريق، والتحكم في الدخان، واعتبارات تخفيف الضغط، والقيود المفروضة على مواضع الفتحات.

وبالنسبة إلى المنشآت الأكبر، ينبغي أيضاً تنسيق مفهوم التهوية مع أنظمة التدفئة والتهوية وتكييف الهواء في المبنى، وأنظمة كشف الحرائق، وأنظمة الطاقة الاحتياطية. فلا يمكن التعامل مع غرفة المحول على أنها صندوق معزول إذا كانت أنظمة المنشأة الأوسع تؤثر في إزالة الحرارة أو التشغيل الآمن.

كيفية تقييم مخاطر التهوية قبل الإنشاء أو الشراء

بالنسبة إلى مديري المشاريع، لا يتمثل السؤال الأكثر فائدة في ما إذا كانت الغرفة تحتوي على فتحات تهوية، بل في ما إذا كان بإمكانها الحفاظ على درجة حرارة تشغيل مقبولة للمحول في ظل أسوأ الظروف. وهذه هي نقطة القرار التي تمنع المفاجآت المكلفة لاحقاً.

ينبغي أن تشمل المراجعة السليمة قبل الإنشاء حسابات الحمل الحراري، ورسومات مسارات تدفق الهواء، والتحقق من المساحة الحرة للشفرات، واختيار قدرة المروحة، ومراجعة منطق التحكم، والتحقق مما يحدث أثناء التشغيل في فصل الصيف عند ارتفاع درجة الحرارة المحيطة.

ومن الحكمة أيضاً التحقق مما يحدث في حال تعطل إحدى مراوح التهوية. ففي التطبيقات الحرجة، قد تكون هناك حاجة إلى نقاط إنذار، أو مراوح احتياطية، أو إجراءات خفض مؤقت للقدرة التشغيلية لتجنب التوقفات القسرية.

وعندما تتضمن المشاريع حلولاً متكاملة للطاقة، تتجه الفرق بشكل متزايد إلى دراسة السلوك الحراري للبيئة الكهربائية بأكملها بدلاً من جهاز واحد. وينطبق هذا النهج أيضاً على الأنظمة المجاورة، مثل منصات تخزين الطاقة في حاويات مثل نظام تخزين الطاقة في حاويات مزود بتبريد سائل بقدرة 1MW/2MWh Liquid Cooling Container Energy Storage System، حيث تُعد إدارة الحرارة أيضاً عاملاً محورياً للتشغيل الآمن والمستقر.

الأخطاء الشائعة في تخطيط تهوية المحولات الداخلية

من الأخطاء المتكررة استخدام افتراضات عامة للتهوية من دون التحقق من بيانات الخسائر الفعلية للمحول. فقد تنتج المحولات ذات القدرات والتصميمات المختلفة أحمالاً حرارية متباينة جداً حتى عندما تبدو الغرف متشابهة.

ومن الأخطاء الأخرى إغفال نمو الحمل مستقبلاً. فقد تعمل الغرفة بشكل مناسب عند الحمل الجزئي، لكنها قد تتعرض لإجهاد حراري بمجرد وصول المنشأة إلى الإنتاج الكامل أو زيادة استخدام المحول نتيجة توسع الشبكة.

كما تقلل بعض المشاريع من أهمية الوصول لأغراض الصيانة. فمعدات التهوية نفسها تحتاج إلى الفحص والخدمة، وقد تقلل المرشحات المسدودة أو المراوح المتعطلة قدرة التبريد بهدوء قبل وقت طويل من ظهور إنذارات مرئية على المعدات.

وقد يتسبب التحكم في الضوضاء في تعارض آخر. فالشفرات والحاويات الصوتية قد تساعد في الامتثال البيئي، لكنها تزيد أيضاً من مقاومة تدفق الهواء. ويجب تصميم هذه الموازنة بدلاً من تجاهلها.

كيف تبدو استراتيجية التهوية الجيدة عملياً؟

تبدأ الاستراتيجية الجيدة بقيم دقيقة لخسائر المحول وظروف الغرفة، ثم تختار أسلوب تبريد بهامش تشغيل كافٍ. كما تحدد اتجاه تدفق الهواء بوضوح، وتضمن أن يدعم التخطيط المادي المسار المقصود.

في العديد من المشاريع الصناعية ومشاريع البنية التحتية، يكون الحل الأفضل نهجاً هجيناً: استخدام خصائص تدفق الهواء السلبي حيثما أمكن، مع دمج مراوح طرد أو تزويد يتم التحكم فيها بواسطة درجة الحرارة لتحقيق أداء موثوق في ظروف الذروة.

ولا ينبغي اعتبار المراقبة أمراً اختيارياً. إذ تساعد مستشعرات درجة الحرارة في الغرفة وفي مناطق المعدات الحرجة المشغلين على التحقق من توافق البيئة الداخلية للمحول مع افتراضات التصميم بعد التشغيل التجريبي.

وبالنسبة إلى المالكين الذين يديرون أصولاً كهربائية حديثة عبر المحطات الفرعية والمصانع الصناعية وأنظمة الطاقة، ينطبق المبدأ نفسه على نطاق واسع: يجب تصميم الإدارة الحرارية كجزء من موثوقية المعدات، لا إضافتها كإجراء تصحيحي متأخر. وهذا أحد أسباب تركيز الأنظمة المتقدمة المجمعة، بما في ذلك نظام تخزين الطاقة في حاويات مزود بتبريد سائل بقدرة 1MW/2MWh Liquid Cooling Container Energy Storage System، بشكل متزايد على التبريد المتحكم فيه باعتباره ميزة تصميم أساسية.

الخلاصة: ينبغي التعامل مع التهوية باعتبارها قراراً يتعلق بالموثوقية

تتمثل التهوية المناسبة لتركيب المحول الداخلي في كمية ونوع تدفق الهواء اللازمين لإزالة حرارة المحول في ظروف التشغيل الفعلية، مع تلبية متطلبات الشركة المصنعة وقواعد الامتثال المحلية.

وبالنسبة إلى مديري المشاريع وقادة الهندسة، فإن الخلاصة العملية واضحة. لا تحكموا على التهوية من خلال مظهر الغرفة أو الفتحات التقديرية وحدها، بل أسسوا القرار على خسائر المحول، وجودة مسار تدفق الهواء، والظروف البيئية، وخلوص المعدات، ومخاطر الأعطال.

عندما تُصمم التهوية بشكل صحيح، تكون فوائدها قابلة للقياس: تقليل مخاطر ارتفاع الحرارة، وإطالة عمر المعدات، وتسهيل التشغيل التجريبي، وتعزيز استمرارية التشغيل. وفي مشاريع المحولات، لا تُعد التهوية تفصيلاً ثانوياً للغرفة، بل جزءاً من استراتيجية حماية الأصول.
