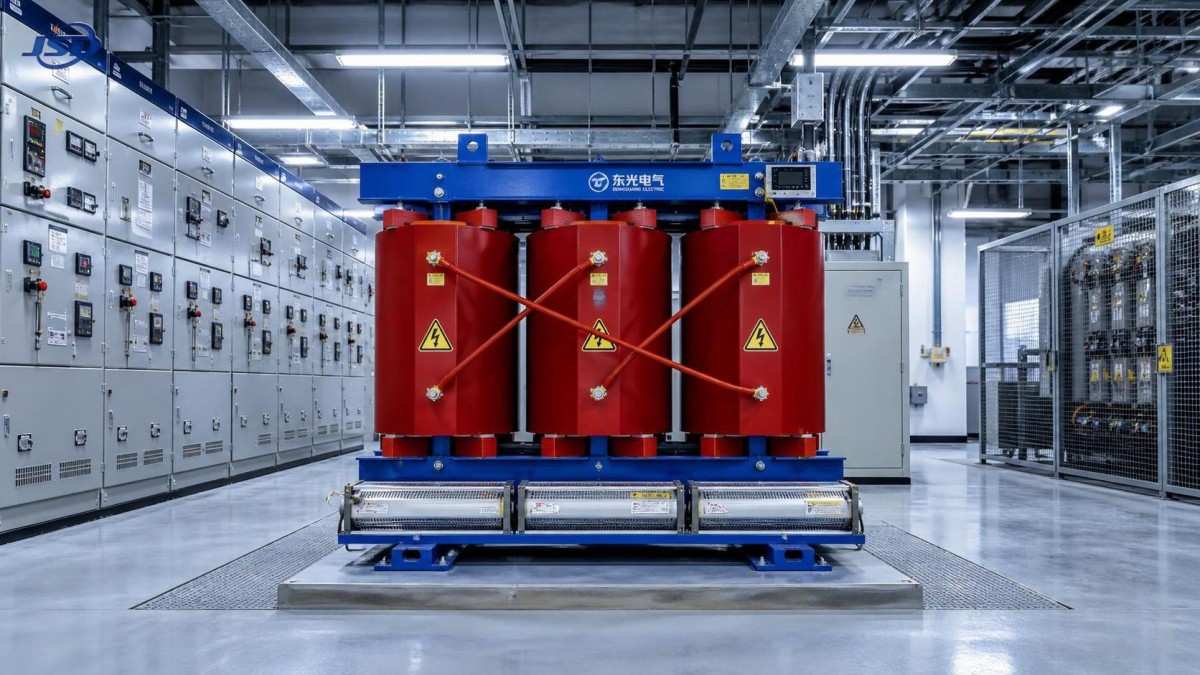

Dans quels cas un transformateur sec intérieur est plus adapté qu’un transformateur à huile

Lorsque la sécurité, la faible maintenance et la flexibilité d'installation en intérieur sont primordiales, un transformateur sec intérieur surpasse souvent les unités traditionnelles à huile. Pour les évaluateurs techniques qui comparent différentes options de transformateurs, la véritable question n'est pas de savoir quelle technologie est « meilleure » dans l'absolu, mais dans quel contexte chacune offre la meilleure adéquation. Dans de nombreux bâtiments modernes, installations industrielles et projets d'infrastructure, les conceptions sèches présentent des avantages qui vont au-delà de la seule sécurité incendie. Elles peuvent simplifier les procédures d'autorisation, réduire les besoins en dispositifs auxiliaires de rétention et faciliter l'implantation des équipements dans des locaux électriques où l'espace est limité. Toutefois, elles ne constituent pas un remplacement universel des transformateurs à huile, notamment lorsque la capacité élevée, l'exposition extérieure ou la sensibilité au coût sont les principaux critères de décision.

Pour les travaux d'évaluation, il est utile d'organiser la comparaison autour de l'environnement d'exploitation, des exigences de sécurité, du comportement thermique, des ressources de maintenance et des contraintes liées au cycle de vie, plutôt que de se limiter aux valeurs nominales de la plaque signalétique. C'est généralement à ce niveau que se produisent les erreurs de sélection : un transformateur est choisi en fonction de son prix initial ou des habitudes, tandis que les réalités pratiques du site ne sont prises en compte que plus tard.

Pourquoi les environnements intérieurs modifient la logique de sélection

Une installation intérieure présente un profil de risque très différent de celui d'un emplacement extérieur sur dalle ou monté sur poteau. Dans une usine, un hôpital, un centre de données, une station de métro ou un complexe commercial, le transformateur se trouve souvent à proximité des personnes, des charges critiques et des systèmes du bâtiment. Cela modifie la manière dont les équipes techniques évaluent le comportement au feu, la ventilation, la gestion des fuites, l'impact acoustique et l'accès pour la maintenance.

Un transformateur sec intérieur élimine l'une des principales préoccupations liées aux équipements à huile : la présence d'un liquide isolant susceptible de provoquer des déversements, une contamination et des problèmes de gestion des incendies en cas de défaut. Cela ne signifie pas que les unités sèches sont exemptes de risques, mais plutôt que les conséquences sont souvent plus faciles à maîtriser dans des espaces occupés ou clos. Dans les projets où le local électrique est intégré à la structure principale plutôt qu'isolé à l'extérieur, cette différence est importante dès les premières étapes de l'approbation de la conception.

Les évaluateurs techniques le constatent généralement lorsqu'ils travaillent avec des architectes, des consultants MEP, des équipes EHS et des assureurs. Une décision concernant un transformateur qui semble simple sur un schéma électrique unifilaire peut devenir plus complexe dès que l'interprétation des codes du bâtiment, la conception des compartiments coupe-feu, la rétention d'huile ou la planification des interventions d'urgence entrent dans la discussion.

Applications dans lesquelles les unités sèches sont généralement plus adaptées

Le meilleur argument en faveur des transformateurs secs apparaît généralement dans les emplacements où l'installation intérieure est incontournable et où les exploitants souhaitent réduire les contraintes du site associées aux équipements remplis de liquide.

Bâtiments commerciaux et publics

Les immeubles de bureaux, centres commerciaux, hôtels, hôpitaux, aéroports, écoles et programmes immobiliers mixtes privilégient souvent les transformateurs secs, car ils sont plus faciles à intégrer dans des postes électriques ou des locaux techniques intérieurs. Dans ces projets, le transformateur fait partie d'une stratégie plus large de conformité du bâtiment. La charge calorifique, la planification de l'évacuation, la gestion de l'air intérieur et la proximité des zones occupées influencent toutes l'approbation de l'équipement.

Les hôpitaux et les installations liées aux données ajoutent un autre niveau d'exigence : les attentes en matière de continuité sont élevées et les exploitants privilégient des configurations qui simplifient les inspections courantes et réduisent le risque d'incidents liés aux fluides à l'intérieur de l'enveloppe du bâtiment.

Installations industrielles légères aux conditions intérieures propres

Les usines qui fabriquent des composants électroniques, des produits pharmaceutiques, des aliments, des emballages ou des pièces de précision installent souvent des transformateurs à l'intérieur, à proximité des zones de production ou des couloirs techniques. Si l'environnement est relativement propre, à température contrôlée et exempt de poussières conductrices ou de vapeurs corrosives en quantité excessive, les transformateurs secs peuvent être particulièrement adaptés. Leur charge de maintenance réduite est très utile lorsque l'équipe de maintenance se concentre sur la disponibilité des processus plutôt que sur des opérations intensives de maintenance de postes électriques.

Infrastructures à accès difficile ou à forte sensibilité en matière de sécurité

Les réseaux de métro, tunnels, installations ferroviaires, postes électriques souterrains, étages techniques de bâtiments élevés et certains bâtiments de soutien aux énergies renouvelables peuvent tirer profit des équipements secs, car l'accès pour la manipulation de l'huile, l'intervention en cas de fuite ou les opérations importantes de maintenance des fluides peut être difficile. Dans ces environnements, réduire la complexité liée à la rétention et à la protection incendie peut avoir plus de valeur que d'obtenir le prix d'achat le plus bas possible.

Projets de modernisation à l'intérieur de bâtiments existants

C'est souvent dans les travaux de modernisation que les avantages pratiques deviennent les plus évidents. Les bâtiments existants n'ont peut-être pas été conçus pour accueillir des fosses de rétention d'huile, des barrières contre les fluides ou les dégagements importants nécessaires aux solutions de remplacement extérieures. Un transformateur sec peut parfois être installé avec moins de modifications structurelles ou de génie civil, ce qui modifie l'économie du projet même si le prix unitaire est plus élevé.

Ce que les évaluateurs techniques doivent réellement comparer

En pratique, la décision doit reposer sur la réalité globale de l'installation, et non uniquement sur les appellations des technologies de transformateurs. Plusieurs facteurs permettent généralement de distinguer un choix bien évalué d'une inadéquation coûteuse.

1. Gestion des risques d'incendie et des risques environnementaux

Il s'agit de l'avantage le plus évident des transformateurs secs en intérieur, mais il est souvent trop simplifié. Le bénéfice ne réside pas simplement dans l'absence d'huile. L'idée plus générale est que l'élimination du liquide isolant peut réduire le besoin de mesures d'atténuation associées, telles que la rétention des déversements, le traitement des eaux de drainage et certaines dispositions de protection incendie, selon les codes locaux et la conception du projet. Les exigences exactes varient selon la juridiction et l'application ; toute hypothèse relative aux codes doit donc être considérée comme propre au projet et vérifiée par rapport aux réglementations locales et aux normes applicables.

Pour les évaluateurs techniques, la question est la suivante : quelle infrastructure secondaire est nécessaire si une unité à huile est installée à l'intérieur ? Dans de nombreux cas, la réponse a une incidence sur l'agencement du local, les travaux de génie civil, le calendrier d'approbation et l'examen par l'assureur.

2. Ventilation et performances thermiques

Les transformateurs secs sont souvent sélectionnés pour des raisons de sécurité, mais ils nécessitent une évaluation thermique rigoureuse. Les caractéristiques de dissipation de la chaleur diffèrent de celles des conceptions immergées dans l'huile, et une mauvaise ventilation du local peut dégrader les performances ou accélérer le vieillissement de l'isolation. Si un transformateur sec est installé dans un petit local intérieur sans circulation d'air suffisante, l'avantage théorique en matière de sécurité ne peut pas compenser une mauvaise conception thermique.

C'est pourquoi le profil de charge est important. Les charges élevées continues, les conditions riches en harmoniques et les températures ambiantes élevées doivent être examinées attentivement. Dans certaines applications intensives, les unités à huile offrent encore une meilleure marge thermique ou une meilleure capacité de surcharge. Le transformateur sec est plus adapté lorsque le site peut assurer un refroidissement approprié et que les conditions de charge sont réellement connues, plutôt que supposées à partir des facteurs de diversité de la plaque signalétique.

3. Philosophie de maintenance

Lorsque les équipes de maintenance du site sont limitées, les transformateurs secs sont souvent pertinents sur le plan opérationnel. Il n'y a pas d'huile isolante à échantillonner, filtrer ou surveiller pour détecter d'éventuels problèmes liés aux fuites. Les inspections courantes restent nécessaires, notamment les contrôles de l'accumulation de poussière, de l'état de la ventilation, des connexions, des indicateurs de risque de décharges partielles et de la propreté de l'isolation, mais le régime de maintenance est généralement plus simple.

Cela est important dans les installations réparties, les portefeuilles immobiliers commerciaux ou les groupes industriels où la surveillance des transformateurs ne constitue pas la compétence principale de l'équipe du site. La moindre complexité de maintenance peut réduire les incertitudes liées au cycle de vie, en particulier dans plusieurs postes électriques intérieurs.

4. Contraintes d'espace et d'installation

Les locaux électriques intérieurs sont rarement surdimensionnés. Les voies d'accès, les dimensions des portes, les limites de levage, la charge admissible au sol et les itinéraires de remplacement du transformateur peuvent tous déterminer ce qui est réalisable. Les transformateurs secs s'intègrent souvent mieux dans la planification des salles de commutation intérieures, car ils évitent certaines dispositions auxiliaires liées aux équipements remplis de liquide. Toutefois, les évaluateurs doivent toujours vérifier les dimensions réelles, les dégagements de maintenance et les besoins d'évacuation de la chaleur, plutôt que de supposer qu'un transformateur sec permet automatiquement de gagner de l'espace.

5. Considérations acoustiques

Le bruit n'est pas toujours déterminant, mais il devient important dans les hôpitaux, complexes de bureaux, hôtels et bâtiments commerciaux proches de zones résidentielles. Les deux types de transformateurs peuvent produire un ronflement gênant s'ils sont mal spécifiés ou mal installés. Le problème dépend moins du type seul que de la conception du noyau, de l'enveloppe, du montage, de la transmission des vibrations et de l'acoustique du local. Dans les environnements intérieurs occupés, ce facteur mérite davantage d'attention qu'il n'en reçoit souvent lors de la spécification initiale.

Dans quels cas les unités à huile peuvent rester le meilleur choix

Une évaluation équilibrée doit également reconnaître les situations dans lesquelles le transformateur sec n'est pas la meilleure option. Les transformateurs immergés dans l'huile continuent d'offrir de bonnes performances dans de nombreuses applications de distribution publiques, industrielles et extérieures, notamment lorsque des puissances nominales plus élevées, des conditions d'exploitation plus sévères ou un coût initial inférieur par kVA constituent des priorités essentielles.

Si le transformateur est installé à l'extérieur avec des dégagements suffisants et une planification adéquate de la rétention, l'avantage du transformateur sec peut rapidement diminuer. De même, dans les usines industrielles à très forte densité de charge, soumises à des conditions ambiantes difficiles ou à une forte pression sur les coûts, les unités à huile peuvent rester la solution la plus pratique.

C'est également pourquoi le contexte du produit est important. Par exemple, un réseau de distribution ou une application de réseau rural peut être beaucoup mieux desservi par une solution extérieure telle qu'un transformateur monophasé immergé dans l'huile monté sur poteau, lorsque les contraintes de sécurité intérieure ne constituent pas du tout le principal facteur de décision. Comparer les technologies sans comparer les cas d'utilisation conduit à une mauvaise logique de sélection.

Erreurs courantes dans la sélection d'un transformateur intérieur

Une erreur fréquente consiste à considérer le transformateur sec comme l'option haut de gamme par défaut sans vérifier son adéquation à l'environnement. Les transformateurs secs peuvent rencontrer des difficultés dans des locaux sales, humides, corrosifs ou mal ventilés. Si la zone d'installation contient des poussières conductrices, des vapeurs chimiques ou une condensation récurrente, l'avantage attendu en matière de fiabilité peut disparaître si les mesures de protection ne sont pas suffisamment robustes.

Une autre erreur consiste à sous-estimer les effets des harmoniques. Les bâtiments équipés de VFD, de systèmes UPS, de redresseurs, d'infrastructures de recharge pour véhicules électriques et de charges non linéaires peuvent imposer des contraintes thermiques supplémentaires. Les évaluateurs doivent confirmer si le facteur K ou d'autres considérations de conception liées aux harmoniques s'appliquent au mélange de charges concerné et aux normes applicables. Cette question n'est pas propre aux transformateurs secs, mais la marge thermique devient particulièrement importante en intérieur, où le refroidissement du local est déjà limité.

Une troisième erreur consiste à comparer les prix d'achat sans inclure les coûts associés au projet. Un transformateur à huile peut sembler moins cher au niveau de l'équipement, alors que le coût total installé en intérieur peut évoluer considérablement lorsque sont pris en compte la séparation coupe-feu, la rétention d'huile, l'adaptation du local et les mesures de conformité. Dans certains projets de modernisation, ce sont ces coûts secondaires qui justifient finalement le choix d'un transformateur sec.

Les normes et la conformité doivent être examinées tôt, et non tardivement

Les équipes techniques doivent vérifier le référentiel normatif applicable au projet avant de finaliser le choix technologique. La conception du transformateur, l'échauffement, le comportement au feu, les exigences relatives à l'enveloppe, le rendement et les exigences d'essai peuvent être régis par différentes normes selon le marché et la classe de tension. Les références applicables peuvent inclure les référentiels IEC ou IEEE/ANSI, les codes locaux du bâtiment, les réglementations incendie, les exigences d'efficacité énergétique ainsi que les spécifications du fournisseur d'électricité ou du propriétaire. L'applicabilité d'une norme spécifique doit être considérée comme dépendante du projet et confirmée lors de l'évaluation détaillée, plutôt que supposée à partir de la documentation du fournisseur.

Ce point est particulièrement important pour les projets d'exportation ou les projets multinationaux. Le transformateur sec intérieur qui semble être le meilleur sur le papier peut malgré tout être le mauvais choix s'il n'est pas compatible avec le parcours de certification local, la classe environnementale du site ou les pratiques de maintenance du propriétaire.

Comment prendre une décision avec moins d'angles morts

Une approche d'évaluation utile consiste à poser cinq questions pratiques :

• Le transformateur sera-t-il situé à proximité d'espaces occupés, de systèmes critiques ou à l'intérieur de l'enveloppe principale du bâtiment ?
• Le local peut-il fournir l'environnement thermique dont une unité sèche a besoin dans des conditions de charge réelles ?
• La rétention d'huile, la protection incendie et les mesures de conformité rendraient-elles une installation intérieure à huile plus complexe qu'il n'y paraît au premier abord ?
• Le site dispose-t-il des capacités de maintenance nécessaires pour assurer le fonctionnement de la technologie choisie pendant toute sa durée de service ?
• Existe-t-il des conditions environnementales, telles que la poussière, l'humidité ou des agents corrosifs, susceptibles de compromettre la fiabilité d'un transformateur sec ?

Si les réponses indiquent une forte sensibilité à la sécurité intérieure, une importance modérée à élevée accordée à la simplicité de maintenance et des conditions environnementales maîtrisables, un transformateur sec intérieur devient souvent le choix le plus rationnel. Si le projet s'oriente plutôt vers un service extérieur de grande capacité, des conditions de charge plus sévères ou une forte pression sur le coût initial, les solutions à huile peuvent rester préférables.

Les sélections les plus fiables sont généralement le résultat d'une évaluation du transformateur comme partie intégrante de l'ensemble de l'environnement électrique, et non comme un élément autonome. Cela comprend le local, la charge, le cadre réglementaire, le modèle de maintenance et le coût du risque. C'est précisément dans ces situations que la technologie sèche montre où elle est la plus performante : pas partout, mais très clairement dans les endroits qui comptent le plus.
