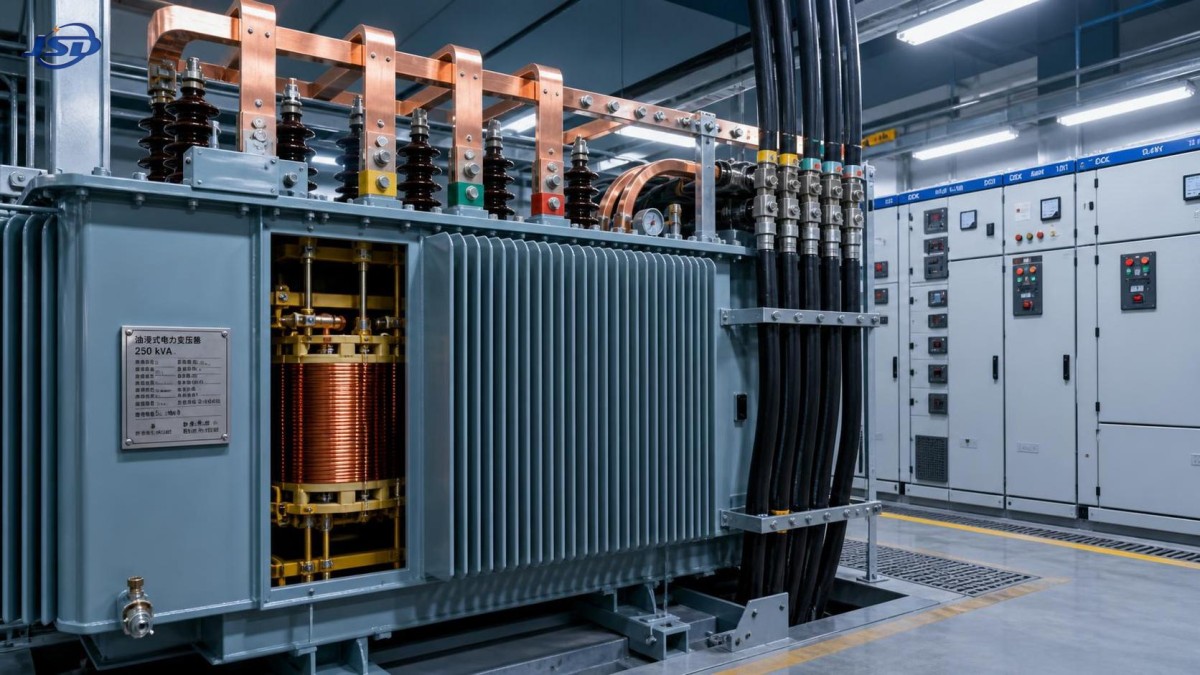

Sélection d’un transformateur de 250 kVA pour la charge de pointe d’un bâtiment commercial

Un bâtiment commercial peut sembler d’une taille confortable sur le papier tout en posant une décision difficile concernant le transformateur. Le problème apparaît généralement lorsque le planning électrique est presque finalisé : ascenseurs, unités CVC, équipements de cuisine, éclairage, pompes, alimentation des locataires et charges informatiques sont tous intégrés à un calcul de demande, et un transformateur de 250 kVA semble être le choix évident. Puis quelqu’un demande si ce chiffre représente la demande normale, le véritable pic simultané ou une marge de capacité déjà prise en compte ailleurs dans le calcul.

Cela est important car un transformateur trop proche de sa limite de fonctionnement continu peut fonctionner à une température plus élevée, laisser peu de place à une nouvelle charge locataire et rendre les plaintes liées aux chutes de tension plus difficiles à diagnostiquer. Choisir une unité trop grande n’est pas automatiquement plus sûr non plus. Cela peut augmenter le coût initial, nécessiter davantage d’espace et ajouter des pertes à vide qui se produisent chaque fois que le transformateur est sous tension. La tâche pratique consiste à choisir la capacité en fonction du comportement réel des charges du bâtiment, et non d’un seul chiffre attrayant dans une feuille de calcul.

Commencez par le profil de charge, et non par le total des charges raccordées

La charge raccordée correspond à la somme de toutes les puissances nominales indiquées sur les plaques signalétiques. Elle est utile pour s’assurer que rien n’a été omis, mais elle constitue rarement le bon chiffre pour déterminer la capacité du transformateur. Dans un bâtiment commercial, certaines charges fonctionnent par cycles, certaines ne fonctionnent que pendant les heures ouvrables et certaines présentent des pics prévisibles mais brefs. Un locataire de restaurant peut créer un profil de demande en soirée différent de celui d’un étage de bureaux. Un bâtiment équipé d’installations d’eau glacée peut atteindre son pic par temps chaud, tandis qu’une unité commerciale peut atteindre son pic lorsque l’éclairage, les équipements d’exposition et la climatisation fonctionnent simultanément.

La valeur la plus utile est la demande maximale au secondaire du transformateur, fondée sur une simultanéité réaliste. Examinez le tableau des charges par catégorie et déterminez à quel moment chaque groupe est susceptible de fonctionner. Les sites existants peuvent disposer de données de comptage à intervalles ; les constructions neuves nécessitent généralement un calcul utilisant les règles de conception applicables, les informations sur le régime de fonctionnement des équipements et les hypothèses de foisonnement approuvées par le concepteur électrique. N’appliquez pas simplement un facteur de foisonnement global à l’ensemble du bâtiment. Les grosses charges mécaniques, les charges de sécurité des personnes, les charges locataires et les réserves futures nécessitent souvent un traitement distinct.

Pour un système basse tension triphasé de 400 V, le courant du transformateur peut être estimé comme suit :

Courant à pleine charge = kVA × 1,000 ÷ (√3 × tension de ligne)

Une unité de 250 kVA à 400 V fournit environ 361 A de courant secondaire à pleine charge. Il s’agit d’un contrôle croisé utile par rapport au disjoncteur principal basse tension, au calibre des jeux de barres, à la configuration des départs et à la demande calculée. Cela ne prouve pas à lui seul que 250 kVA est suffisant. La demande doit également être évaluée en kW et en fonction du facteur de puissance. Un faible facteur de puissance signifie qu’une puissance apparente en kVA plus élevée est nécessaire pour fournir la même puissance active.

Quand 250 kVA constitue un point de départ raisonnable

Un transformateur de 250 kVA peut être un choix judicieux lorsque la demande maximale calculée, y compris une marge convenue pour les évolutions normales à court terme, reste inférieure à sa puissance nominale dans les conditions ambiantes et d’installation prévues. Il est particulièrement important de distinguer un pic court et occasionnel d’une demande qui persiste pendant des heures. Le démarrage bref d’un ascenseur ou la transition d’un moteur n’a pas le même effet thermique qu’un bâtiment entièrement occupé fonctionnant près de son maximum durant tout un après-midi.

De nombreuses équipes utilisent une plage de charge prévisionnelle plutôt que de concevoir pour un fonctionnement continu à exactement 100 % de la puissance nominale. La cible exacte dépend des normes applicables, des caractéristiques de charge, de la ventilation, de la température ambiante, du contenu harmonique, des exigences de redondance et de la politique du propriétaire. Il ne s’agit pas d’appliquer un pourcentage universel. Il s’agit de rendre la marge de fonctionnement supposée visible et défendable.

Avant d’accepter un transformateur de 250 kVA, comparez ces quatre valeurs sur la même base :

• la demande maximale simultanée calculée en kVA ;
• le facteur de puissance attendu au moment de cette demande ;
• la charge future déjà engagée par les baux, les plans d’équipement ou les plans d’extension ; et
• la capacité affectée par le déclassement, la température du site, la configuration de l’enveloppe ou les conditions d’alimentation.

Si l’estimation de la demande est proche de la puissance nominale du transformateur avant même d’inclure les charges futures, la décision ne doit pas être considérée comme routinière. La taille normalisée immédiatement supérieure, un second transformateur, la gestion de la demande ou un plan de charge révisé peuvent être plus appropriés. À l’inverse, si l’estimation inclut des hypothèses conservatrices de charges raccordées peu susceptibles d’être simultanées, le surdimensionnement doit être justifié par un besoin opérationnel clair plutôt que par habitude.

Vérifiez la tension et l’interface avec le réseau public avant de comparer les tailles de transformateurs

L’expressiontransformateur de 250 kVA ne définit ni la tension primaire, ni la tension secondaire, ni le groupe vectoriel, ni la plage de prises, ni la fréquence, ni l’impédance, ni le système d’isolation. Ces détails déterminent si l’unité peut être raccordée au réseau local et coordonnée avec les équipements en aval.

Obtenez dès le début les informations relatives à l’alimentation du réseau public ou du site. Confirmez la tension primaire nominale, la variation de tension admissible, le niveau de court-circuit, le dispositif de comptage, la méthode de mise à la terre du neutre et les exigences de protection du réseau public. Côté basse tension, vérifiez si la distribution du bâtiment est en 400/230 V, 415/240 V ou selon une autre configuration. Une incohérence dans les hypothèses de tension peut affecter le choix des équipements dans l’ensemble du projet, des tableaux électriques aux variateurs de vitesse.

Le choix des prises mérite également une attention particulière. Un changeur de prises hors charge ne peut ajuster le rapport que lorsque le transformateur est hors tension. Cela peut être adéquat lorsque la tension d’entrée est stable et que le réglage de mise en service peut être sélectionné avec soin. Lorsque la variation de la tension primaire est importante, l’équipe de conception doit déterminer si une plage fixe de prises hors circuit est suffisante ou si la configuration du réseau nécessite une autre approche.

L’impédance, le devoir de court-circuit et le démarrage des moteurs peuvent modifier la réponse

Le dimensionnement de la capacité n’est qu’une partie de la décision. L’impédance du transformateur influence le courant de court-circuit présumé disponible côté secondaire. Une impédance plus faible peut offrir de meilleures performances de tension lors des démarrages de moteurs, mais elle peut également augmenter le courant de défaut et imposer des contraintes plus importantes aux appareillages basse tension et aux dispositifs de protection. Une impédance plus élevée peut réduire les niveaux de défaut, mais une chute de tension excessive peut devenir problématique lors du démarrage de gros moteurs.

Les bâtiments commerciaux contiennent souvent des équipements qui rendent ce compromis visible : pompes incendie, ventilateurs de ventilation, ascenseurs, pompes de surpression, compresseurs et moteurs CVC. Un seul démarrage direct en ligne d’un moteur peut provoquer une chute de tension même lorsque la demande moyenne du bâtiment semble modeste. Examinez conjointement la méthode de démarrage, la taille du moteur, le courant de démarrage, la longueur des câbles et l’impédance du transformateur. Les démarreurs progressifs et les variateurs de vitesse peuvent réduire la demande au démarrage, bien qu’ils puissent introduire des considérations harmoniques nécessitant une évaluation distincte.

La coordination des protections doit être examinée comme un système. Le fusible ou disjoncteur primaire, la protection du transformateur, l’arrivée principale basse tension, les départs sortants et le schéma de protection contre les défauts à la terre doivent fonctionner de manière sélective lorsque cela est requis. Le fournisseur du transformateur peut fournir les données relatives au courant nominal, à l’impédance, au groupe vectoriel, aux pertes et aux protections, mais les réglages finaux et la coordination doivent être confirmés par des ingénieurs électriciens qualifiés à partir des paramètres réels du réseau.

Les conditions d’installation font partie de la décision de puissance nominale

Un transformateur fonctionne selon son environnement thermique, et non seulement selon sa plaque signalétique. Un local de transformateur intérieur avec une ventilation limitée, des sources de chaleur proches ou un encombrement de câbles peut créer des conditions de fonctionnement différentes de celles d’un poste préfabriqué extérieur. L’accès pour la livraison, la rétention d’huile, la séparation coupe-feu, les dégagements, les voies de ventilation, les limites de bruit et l’accès pour la maintenance doivent être résolus avant l’approvisionnement.

Les équipements immergés dans l’huile peuvent être sélectionnés pour des projets de distribution lorsque leur configuration d’installation, leur stratégie incendie et les exigences locales sont appropriées. Pour une alimentation entrante de 35 kV abaissée à 0.4 kV, leTransformateur de distribution de puissance immergé dans l’huile 35kV/0.4kV est disponible dans des puissances incluant 250 kVA. Sa configuration indiquée comprend des bobines en cuivre, des options 50 Hz ou 60 Hz, un changement de prises hors charge et la personnalisation de la tension, du groupe de connexion et des pertes. Ces spécifications doivent correspondre au schéma unifilaire approuvé du projet plutôt que d’être adoptées comme paramètres génériques par défaut.

Lorsque le risque environnemental et la planification incendie sont pertinents, le choix du fluide isolant doit être discuté dès la phase de conception. Les informations disponibles pour ce type d’unité incluent une option d’huile végétale FR3. Celle-ci peut être pertinente pour l’évaluation environnementale ou du risque incendie d’un projet, mais elle ne dispense pas de respecter les exigences applicables en matière d’installation, de rétention et d’autorités compétentes pour le site concerné.

Ne négligez pas les pertes sur la durée de fonctionnement

Le prix d’achat initial reçoit souvent plus d’attention que les pertes d’énergie, bien qu’un transformateur reste sous tension pendant de longues périodes. Les pertes à vide sont présentes chaque fois que le transformateur est raccordé à l’alimentation. Les pertes en charge augmentent avec le courant et deviennent plus importantes à mesure que la charge augmente. Deux unités de même puissance nominale de 250 kVA peuvent donc avoir des incidences différentes sur les coûts d’exploitation selon la conception de leurs pertes et le profil annuel de charge du bâtiment.

Demandez des valeurs de pertes garanties selon la norme et les conditions de température applicables, puis comparez-les en utilisant le profil de fonctionnement prévu. Un bâtiment faiblement chargé la nuit peut accorder davantage d’importance aux pertes à vide. Un site connaissant de longues périodes de forte demande peut accorder davantage d’importance aux pertes en charge. Évitez de comparer un seul chiffre issu d’une brochure, notamment lorsque les valeurs indiquées peuvent varier selon la norme de conception ou la spécification des matériaux.

Les affirmations relatives à l’efficacité doivent également être lues dans leur contexte. Un transformateur efficace peut réduire les pertes de distribution, mais un dimensionnement correct reste essentiel. Une unité considérablement surdimensionnée peut fonctionner bien en dessous du point de charge supposé dans une comparaison économique. Une unité de capacité insuffisante peut fonctionner sous contrainte thermique ou limiter les utilisations futures. Le meilleur choix est généralement celui qui équilibre une charge réaliste, les heures de fonctionnement prévues, les données de pertes et les besoins d’extension.

Planifiez la croissance sans l’utiliser comme prétexte au surdimensionnement

La capacité future doit être fondée sur des changements identifiables : une cellule commerciale non louée, une cuisine prévue, des infrastructures de recharge supplémentaires, une phase mécanique ultérieure ou un processus de production connu. Des hypothèses de croissance vagues peuvent pousser chaque composant en amont au-delà des besoins réels du projet. À l’inverse, ignorer une charge documentée de phase deux peut imposer ultérieurement des travaux de remplacement perturbateurs.

Il existe plusieurs moyens de préserver les options. Le bâtiment peut réserver de l’espace dans le tableau électrique et des chemins de câbles pour une future mise à niveau du transformateur. Le site peut prévoir l’emplacement d’un second transformateur. Les grandes charges discrétionnaires peuvent être conçues pour un raccordement par étapes. Dans certaines applications, un transformateur de puissance nominale supérieure est justifié ; dans d’autres, une stratégie de distribution modulaire est plus économique et plus résiliente. La bonne décision dépend de la probabilité de la charge future, du coût d’une interruption et de la capacité de l’alimentation en amont à accueillir l’extension.

La capacité de surcharge à court terme ne doit pas être utilisée comme capacité normale de conception. Certaines conceptions immergées dans l’huile à bobines en cuivre indiquent qu’une charge allant jusqu’à 150 % de la charge nominale peut être tolérée pendant un maximum de deux heures lorsque la température de l’huile est surveillée et maintenue dans la limite spécifiée. Ce type de capacité peut aider à gérer des conditions anormales occasionnelles, mais il ne remplace pas une puissance nominale continue adéquate, une ventilation correcte et une conception appropriée des protections.

Une séquence pratique d’approbation

Lorsque la décision approche de l’approvisionnement, il est utile de figer les données d’entrée dans un ordre qui évite les contradictions tardives. Confirmez d’abord la tension d’alimentation et les conditions du réseau public. Validez ensuite la demande diversifiée du bâtiment et les hypothèses de facteur de puissance à l’aide des derniers tableaux d’équipements. Vérifiez ensuite le courant à pleine charge par rapport aux équipements principaux basse tension, réalisez une étude des niveaux de défaut et des protections, puis examinez le comportement au démarrage des moteurs. Ce n’est qu’après ces vérifications que les exigences de capacité, d’impédance, de plage de prises, de groupe de connexion et de pertes doivent être émises pour consultation.

Demandez suffisamment tôt un plan dimensionnel et le poids total afin de vérifier les itinéraires de transport, la conception du socle, les points de levage, l’accès au local et les charges sur les fondations. Confirmez les normes requises et la documentation d’essai pour la juridiction et les spécifications du projet. Si le transformateur alimentera des charges essentielles, examinez l’ensemble du dispositif de fiabilité : disponibilité de la source, interaction avec le groupe électrogène, exigences de transfert automatique, isolement pour la maintenance et conséquences de l’indisponibilité d’un seul transformateur.

Un transformateur de 250 kVA est un choix pertinent lorsqu’il correspond au profil électrique réel et à l’installation physique, et non simplement lorsqu’il correspond à un chiffre de demande arrondi. Considérez sa puissance nominale comme le résultat de vérifications coordonnées plutôt que comme le début et la fin de la décision de conception. Cette approche donne au bâtiment de meilleures chances de fonctionner de manière fiable malgré les changements normaux d’occupation, les pics saisonniers et les futurs ajouts électriques.
