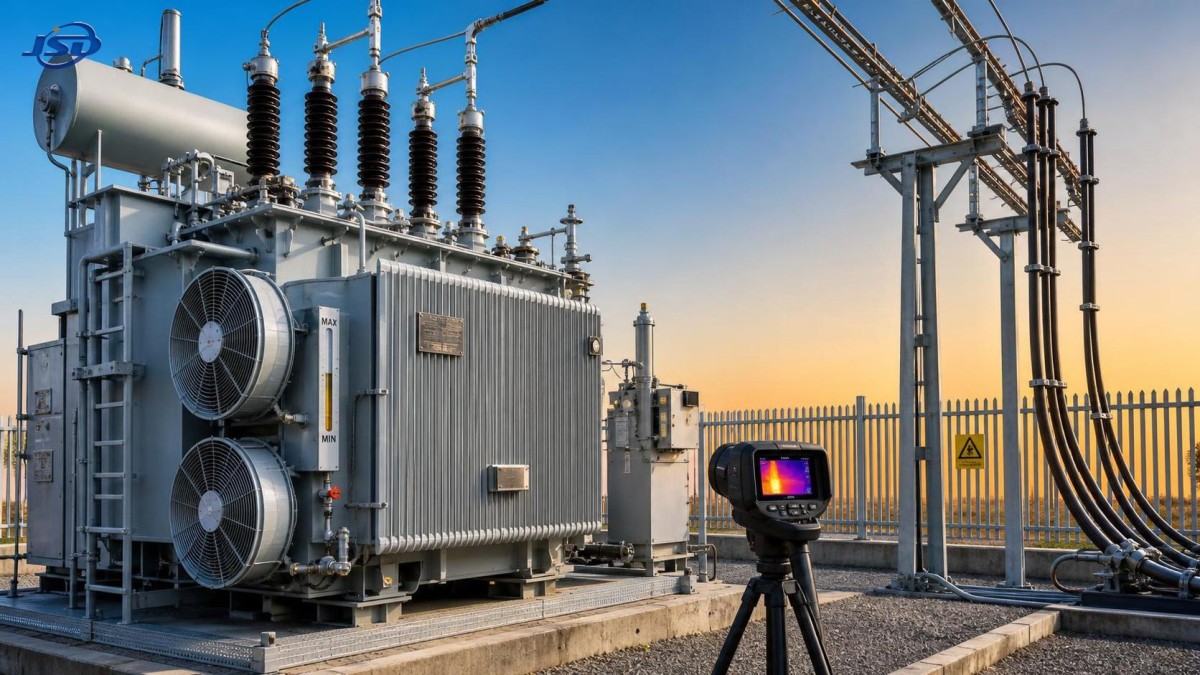

Maintenance des transformateurs de sous-station : un calendrier pratique pour les gestionnaires d'actifs

Il est 7 h 20, un lundi matin humide, et un superviseur de site signale une forte odeur d’huile brûlée près de la baie du transformateur. La charge n’a pas déclenché, les indicateurs semblent presque normaux à distance, et la production attend une décision : maintenir l’unité en service, réduire la charge ou l’arrêter pour inspection. De telles situations sont difficiles, car un transformateur de poste tombe rarement en panne sans avertissement, mais les signes précurseurs peuvent être faciles à ignorer lorsque les opérations quotidiennes sont chargées.

Une inspection manquée peut transformer une petite fuite d’huile, un radiateur obstrué, une borne desserrée ou une défaillance de ventilateur de refroidissement en surchauffe, détérioration de l’isolation, indisponibilité de l’équipement et délai de réparation prolongé. La réponse pratique n’est pas simplement « inspecter plus souvent ». Un programme de maintenance utile donne un objectif à chaque inspection, définit quelles constatations nécessitent une action immédiate et établit un historique d’état qui aide l’équipe de maintenance à distinguer le vieillissement normal d’un défaut en développement.

Commencez par les conditions d’exploitation, et non par un calendrier générique

Un plan basé sur un calendrier est nécessaire, mais il ne doit pas être le seul fondement de la maintenance. Deux unités d’âge similaire peuvent nécessiter une attention très différente. L’une peut fonctionner dans un poste intérieur propre avec une charge stable ; l’autre peut être exposée à la poussière, à une température ambiante élevée, à de fréquentes variations de charge, à l’humidité côtière ou à des surcharges intermittentes. Leurs priorités de maintenance ne doivent pas être identiques.

Avant de définir les intervalles, recueillez les informations déjà disponibles : puissance nominale du transformateur, méthode de refroidissement, classe d’isolation, historique des essais d’huile, profil de charge, enregistrements de défauts, événements de protection, conditions ambiantes et toute modification des équipements raccordés. Portez une attention particulière aux changements récents sur le site. De nouveaux moteurs, des charges générant des harmoniques, des équipements de recharge de VE, une production renouvelable ou un stockage sur batterie peuvent modifier les profils de charge et les cycles thermiques, même lorsque la demande moyenne semble inchangée.

Pour un transformateur de poste, le meilleur programme combine l’observation de routine avec des essais périodiques et des interventions déclenchées par l’état. Les tâches de routine permettent d’identifier les anomalies visibles ou audibles. Les essais périodiques révèlent les changements à l’intérieur de la cuve. Les actions déclenchées par l’état répondent aux tendances avant qu’elles ne deviennent des défaillances.

À chaque poste ou lors de la tournée hebdomadaire : détectez tôt les signes évidents

Les contrôles visuels fréquents ne nécessitent pas d’arrêt, mais ils doivent être effectués avec soin et enregistrés de manière cohérente. Une brève tournée est particulièrement utile après des tempêtes, des périodes de forte charge, des manœuvres de commutation ou des travaux près de l’enceinte du transformateur.

Lors de la tournée, ne vous contentez pas de vérifier si le transformateur est sous tension. Recherchez les traces d’huile autour des vannes, joints, radiateurs, traversées et à la base de la cuve. Une fuite récente peut être minime, mais une baisse du niveau d’huile peut exposer l’isolation et réduire les performances de refroidissement. Notez tout bruit inhabituel, notamment une augmentation du bourdonnement, des grilles de ventilateur vibrantes, du bruit de pompe ou des bruits intermittents d’arc électrique près des bornes. Comparez l’indication actuelle de température d’huile en partie supérieure et de température des enroulements avec la plage de fonctionnement normale pour des conditions de charge et d’ambiance similaires.

Inspectez également le système de refroidissement. Les ventilateurs doivent démarrer et s’arrêter conformément à leurs réglages de commande, tourner librement et rester exempts d’accumulation de poussière. Sur les systèmes à circulation forcée d’huile ou à air forcé, vérifiez que les pompes fonctionnent et que les vannes de refroidisseur sont dans la position prévue. Un transformateur peut supporter correctement la charge avec un composant de refroidissement hors service, mais cette condition ne doit pas devenir invisible simplement parce qu’aucune alarme n’est apparue.

Les équipements extérieurs nécessitent un contrôle de l’enceinte et du drainage. L’eau stagnante, les tranchées de câbles obstruées, les connexions de mise à la terre corrodées, les panneaux d’avertissement endommagés et les points d’entrée pour animaux créent tous des conditions susceptibles de compliquer la maintenance ultérieure. Enregistrez à la fois les défauts et les observations « aucune anomalie constatée ». La valeur réside dans la comparaison des entrées au fil du temps, et non dans la production d’un long rapport après une panne.

Contrôles mensuels : vérifiez les instruments et les équipements auxiliaires

Une fois par mois, examinez plus attentivement les dispositifs qui protègent et surveillent le transformateur. Confirmez que les indicateurs de température, les jauges de niveau d’huile, les indicateurs de surpression, les panneaux de commande du refroidissement et les contacts d’alarme sont lisibles et exempts de dommages physiques. Si une jauge reste exactement à la même position pendant une période inhabituellement longue, ne supposez pas automatiquement que les conditions sont stables ; vérifiez que l’instrument lui-même fonctionne.

Examinez les enregistrements d’alarmes et de déclenchements, même si aucune interruption ne s’est produite. Des alarmes répétées de défaillance de ventilateur, des avertissements de température élevée qui disparaissent rapidement ou des indications inexpliquées du relais Buchholz peuvent signaler un problème de commande, de câblage ou mécanique nécessitant un suivi. Vérifiez l’état du matériau de gel de silice du reniflard lorsqu’il est installé. Un dessiccant saturé ou décoloré peut laisser entrer l’humidité dans le système de conservateur, augmentant le risque de contamination par l’humidité de l’huile isolante.

Les revues mensuelles constituent également un bon moment pour comparer la charge, la température et l’état du refroidissement. Une hausse de la température de fonctionnement à charge similaire peut indiquer des radiateurs encrassés, une puissance de ventilation réduite, un problème de circulation d’huile, une température ambiante élevée ou une modification des pertes internes. L’objectif n’est pas de diagnostiquer la cause à partir d’une seule lecture. Il s’agit de reconnaître que la relation entre les relevés a changé.

Travaux trimestriels ou semestriels : tester ce qui ne peut pas être vu

Les inspections visuelles ne peuvent pas montrer l’état complet de l’huile isolante ou de l’isolation interne en papier. Selon la classe de tension, la criticité, la charge, les recommandations du fabricant et l’historique du site, l’échantillonnage d’huile peut être programmé trimestriellement, semestriellement ou annuellement. Utilisez un équipement d’échantillonnage propre et suivez une méthode cohérente. Un mauvais échantillonnage peut introduire de l’humidité ou des particules et rendre le résultat de laboratoire moins utile.

Les essais d’huile typiques peuvent inclure la rigidité diélectrique, l’humidité, l’acidité, la tension interfaciale, l’état des particules et l’analyse des gaz dissous. Chaque résultat a une signification différente. Une seule valeur hors plage doit être examinée en regard des échantillons précédents, des événements d’exploitation et de la qualité d’échantillonnage. Par exemple, une augmentation de l’humidité peut être liée à l’état du reniflard, à l’intégrité des joints, à la température de charge ou à la manipulation de l’échantillon. Les profils de gaz dissous peuvent nécessiter un examen plus urgent lorsqu’ils évoluent rapidement ou suggèrent une activité thermique ou électrique.

L’imagerie thermique doit également être programmée lorsque le transformateur supporte une charge significative. Balayez les traversées, terminaisons de câbles, cavaliers, connexions de radiateurs, moteurs de refroidissement, armoires de commande et sectionneurs à proximité. Une connexion chaude peut résulter d’une quincaillerie desserrée, de l’oxydation, d’un dommage au conducteur, d’un déséquilibre ou d’une interface sous-dimensionnée. L’image est la plus utile lorsqu’elle est comparée à des balayages antérieurs effectués dans des conditions de charge comparables.

Ne négligez pas la mise à la terre et la protection contre les surtensions. Inspectez les connexions de mise à la terre accessibles pour détecter toute corrosion, tout desserrage ou dommage mécanique. Examinez les parafoudres afin de repérer des enveloppes fissurées, une contamination, des indications de fuite anormale le cas échéant et des conducteurs endommagés. Ces composants peuvent ne pas attirer l’attention en fonctionnement normal, mais leur état influence la manière dont le transformateur répond aux contraintes électriques externes.

Planifiez un arrêt annuel autour de tâches pertinentes

Un arrêt annuel de maintenance est souvent la seule occasion pratique d’effectuer des inspections hors tension et des travaux correctifs. Il ne doit pas devenir une collection précipitée de tâches sans lien entre elles. Établissez le périmètre des travaux à partir des constatations de l’année précédente, des défauts en attente, des tendances de l’huile, des enregistrements de protection, des scans thermiques et des changements de régime d’exploitation.

Avant l’isolement, confirmez la procédure de manœuvre approuvée, les exigences de verrouillage et d’étiquetage, la méthode de vérification de l’absence de tension, le dispositif de mise à la terre et les responsabilités de communication. Le périmètre de maintenance doit clairement distinguer l’inspection visuelle, les essais électriques, le nettoyage, le serrage mécanique, les contrôles fonctionnels et les travaux nécessitant le soutien de spécialistes.

Une fois le transformateur isolé en toute sécurité, inspectez les traversées pour détecter les fissures, éclats, traces de cheminement, suintements d’huile et surfaces contaminées. Nettoyez uniquement avec des matériaux et des méthodes adaptés au type de traversée. Examinez les boîtes à câbles, couvercles à joints, compartiments de changeur de prises, vannes de radiateur, armoires de raccordement et câblage de commande. Recherchez une isolation cassante, des presse-étoupes desserrés, de la condensation, des bornes corrodées ou des signes d’entrée de rongeurs et d’insectes dans l’armoire.

Les essais électriques peuvent inclure la résistance d’isolement, la résistance des enroulements, l’essai de rapport de transformation, l’essai du courant d’excitation et les mesures du facteur de puissance ou du facteur de dissipation, selon l’équipement et la stratégie de maintenance. La sélection des essais doit suivre les procédures du site, l’état de l’équipement et les recommandations techniques. Les mesures ne sont pas utiles isolément ; comparez-les aux valeurs de référence, aux enregistrements antérieurs, aux relations entre phases et aux valeurs attendues corrigées en température, le cas échéant.

Les changeurs de prises méritent une attention ciblée, car ce sont des dispositifs de commutation mécaniques fonctionnant dans des conditions exigeantes. Que le transformateur utilise un changeur de prises en charge ou hors circuit, vérifiez son indication de position, son mécanisme d’entraînement, ses interverrouillages, ses joints, ses contacts et l’état de l’huile conformément aux instructions de service applicables. Une activité fréquente de régulation de tension peut justifier des intervalles d’inspection plus courts que dans une installation stable.

Lorsqu’une constatation modifie le programme

Les programmes de maintenance les plus efficaces n’attendent pas la prochaine date prévue lorsque les preuves indiquent une détérioration. Certaines observations doivent déclencher une investigation anticipée : une hausse notable de la température d’huile à charge normale, des alarmes de refroidissement répétées, une nouvelle fuite d’huile, une production croissante de gaz, une température anormale de traversée, un changement soudain de bruit, l’actionnement de la soupape de surpression, une activité de protection inexpliquée ou des valeurs d’essai d’isolation en baisse.

Utilisez un processus de réponse simple. Premièrement, confirmez l’observation et écartez une erreur d’instrument ou des causes temporaires d’exploitation. Deuxièmement, comparez le résultat aux enregistrements historiques. Troisièmement, évaluez si l’état affecte la sécurité, l’intégrité diélectrique, la capacité de refroidissement ou la capacité à supporter la charge prévue. Enfin, décidez si l’unité peut rester en service avec une surveillance renforcée, si elle nécessite une réduction de charge ou si elle requiert un arrêt contrôlé.

Une erreur courante consiste à traiter chaque valeur anormale comme une urgence ou comme une nuisance. Aucune de ces approches n’est fiable. Une tendance évoluant lentement peut laisser le temps de planifier les réparations et d’obtenir les pièces. Une évolution rapide, même dans une plage nominale, peut être plus préoccupante qu’une valeur stable légèrement en dehors d’une cible privilégiée. La direction de la tendance, la vitesse de changement et le contexte d’exploitation sont importants.

Les changements de charge exigent un second examen de la maintenance du transformateur

Les systèmes électriques sont de plus en plus sollicités pour gérer une demande plus variable. Lorsqu’un site ajoute une production renouvelable, de grandes charges de recharge ou un stockage d’énergie, le transformateur peut connaître des pointes quotidiennes différentes et des changements plus fréquents de direction ou d’amplitude du courant. Cela ne crée pas automatiquement un problème, mais signifie que les enregistrements de température et de charge doivent être examinés après la mise en service.

Pour les installations utilisant une unité de stockage d’énergie extérieure, l’examen programmé de la charge du transformateur doit inclure les périodes de charge, les périodes de décharge, le fonctionnement de secours et tout réglage d’écrêtement des pointes. Un système tel que leSystème de stockage d’énergie commercial et industriel de 125 kW/261 kWh peut prendre en charge l’écrêtement des pointes, le déplacement de charge, l’alimentation de secours et l’intégration des énergies renouvelables. Sa valeur dans ce contexte est opérationnelle : il peut aider une installation à gérer la demande, mais les réglages de protection du transformateur, la capacité des câbles, la mise à la terre et les limites thermiques doivent toujours être vérifiés dans le cadre de la conception électrique globale et du plan de maintenance.

Après toute modification importante de la gestion de charge, comparez les températures du transformateur et les profils de charge avec la référence précédente. Surveillez les pointes de charge inattendues, les effets harmoniques lorsque des charges non linéaires sont présentes et le fonctionnement du système de refroidissement durant la période la plus chaude de la journée. Mettez à jour le dossier de maintenance afin que les futures inspections reflètent le nouveau régime d’exploitation plutôt que les conditions qui existaient des années auparavant.

Rendez les enregistrements utiles lorsque la personne suivante les consulte

Un rapport de maintenance doit permettre à quelqu’un de comprendre l’état du transformateur en quelques minutes. Incluez la date, l’identification de l’équipement, l’état de charge, les conditions ambiantes si elles sont pertinentes, les relevés effectués, les défauts constatés, les photographies si nécessaire, les rapports d’essai, les actions correctives et les éléments non résolus. Évitez les notes vagues telles que « vérifié OK » lorsqu’une mesure ou une observation précise pourrait être enregistrée.

Tenez un journal d’actions distinct pour les défauts. Chaque élément doit identifier l’état, l’emplacement, le niveau de risque, la mesure de contrôle temporaire s’il y en a une, la réparation recommandée, la personne responsable et la date cible d’achèvement. Une fois réparé, documentez comment la réparation a été vérifiée. Cela évite que des problèmes mineurs soient reportés indéfiniment parce qu’ils étaient mentionnés dans un ancien rapport d’inspection sans jamais être officiellement attribués.

Un programme fiable de maintenance des transformateurs de poste n’est pas une pile de formulaires. C’est une routine opérationnelle qui relie les observations sur le terrain, les données d’essai, l’historique de charge et les décisions de réparation. Lorsque le programme est ajusté aux conditions d’exploitation réelles, les petits avertissements sont plus faciles à examiner, les arrêts sont plus faciles à planifier et le transformateur est moins susceptible de devenir un problème urgent au pire moment possible.
