Mantenimiento de transformadores de subestación: un programa práctico para gestores de activos

Son las 7:20 de una húmeda mañana de lunes, y un supervisor de obra informa de un fuerte olor a aceite quemado cerca de la bahía del transformador. La carga no se ha disparado, los indicadores parecen casi normales desde la distancia y la producción espera una decisión: mantener la unidad en funcionamiento, reducir la carga o desconectarla para inspeccionarla. Situaciones como esta son difíciles porque un transformador de subestación rara vez falla sin previo aviso; sin embargo, las señales de advertencia pueden ser fáciles de ignorar cuando las operaciones diarias están ocupadas.

Una inspección omitida puede convertir una pequeña fuga de aceite, un radiador obstruido, un terminal flojo o una avería del ventilador de refrigeración en sobrecalentamiento, daños en el aislamiento, parada del equipo y un período de reparación más prolongado. La respuesta práctica no consiste simplemente en «inspeccionar con mayor frecuencia». Un programa de mantenimiento útil da un propósito a cada inspección, define qué hallazgos requieren medidas inmediatas y crea un historial de condición que ayuda al equipo de mantenimiento a distinguir el envejecimiento normal de un defecto en desarrollo.

Comience por las condiciones de operación, no por un calendario genérico

Un plan basado en calendario es necesario, pero no debe ser la única base para el mantenimiento. Dos unidades de edad similar pueden requerir una atención muy distinta. Una puede operar en una subestación interior limpia con una carga estable; otra puede estar expuesta a polvo, alta temperatura ambiente, variaciones frecuentes de carga, humedad costera o sobrecargas intermitentes. Sus prioridades de mantenimiento no deben ser idénticas.

Antes de establecer los intervalos, recopile la información ya disponible: potencia nominal del transformador, método de refrigeración, clase de aislamiento, historial de ensayos de aceite, perfil de carga, registros de fallos, eventos de protección, condiciones ambientales y cualquier cambio en los equipos conectados. Preste especial atención a los cambios recientes en el sitio. Nuevos motores, cargas generadoras de armónicos, equipos de carga de vehículos eléctricos, generación renovable o almacenamiento en baterías pueden modificar los patrones de carga y los ciclos térmicos, incluso cuando la demanda media parece no haber cambiado.

Para un transformador de subestación, el mejor programa combina observación rutinaria con pruebas periódicas y trabajos activados por la condición. Las tareas rutinarias identifican anomalías visibles o audibles. Las pruebas periódicas revelan cambios dentro del tanque. Las acciones activadas por la condición responden a las tendencias antes de que estas se conviertan en fallos.

Recorrido en cada turno o semanal: detecte pronto las señales evidentes

Las comprobaciones visuales frecuentes no requieren una desconexión, pero deben realizarse cuidadosamente y registrarse de forma consistente. Un breve recorrido resulta especialmente útil después de tormentas, períodos de alta carga, operaciones de maniobra o trabajos cerca del recinto del transformador.

Durante el recorrido, observe más allá de si el transformador está energizado. Revise si hay manchas de aceite alrededor de válvulas, juntas, radiadores, pasatapas y la base del tanque. Una fuga reciente puede ser pequeña, pero la disminución del nivel de aceite puede dejar expuesto el aislamiento y reducir el rendimiento de refrigeración. Anote sonidos inusuales, incluido un zumbido intensificado, protectores de ventilador que vibran, ruido de bombas o sonidos intermitentes de arco cerca de los terminales. Compare la temperatura actual del aceite superior y la indicación de temperatura del devanado con el rango normal de operación para condiciones similares de carga y temperatura ambiente.

Inspeccione también el sistema de refrigeración. Los ventiladores deben arrancar y detenerse según sus ajustes de control, girar libremente y mantenerse libres de acumulación de polvo. En sistemas de aceite forzado o aire forzado, verifique que las bombas estén funcionando y que las válvulas del enfriador estén en la posición prevista. Un transformador puede soportar la carga de forma aceptable con un componente de refrigeración fuera de servicio, pero esa condición no debe pasar desapercibida simplemente porque no haya aparecido ninguna alarma.

Los equipos exteriores requieren una revisión del cerramiento y del drenaje. El agua estancada, las zanjas de cables obstruidas, las conexiones de puesta a tierra corroídas, las señales de advertencia dañadas y los puntos de entrada de animales crean condiciones que pueden complicar el mantenimiento posterior. Registre tanto los defectos como las observaciones de «no se encontraron anomalías». El valor radica en comparar los registros a lo largo del tiempo, no en elaborar un informe extenso después de una avería.

Comprobaciones mensuales: verifique los instrumentos y equipos auxiliares

Una vez al mes, revise de manera más detallada los dispositivos que protegen y supervisan el transformador. Confirme que los indicadores de temperatura, medidores de nivel de aceite, indicadores de alivio de presión, paneles de control de refrigeración y contactos de alarma sean legibles y no presenten daños físicos. Si un medidor ha permanecido exactamente en la misma posición durante un período inusualmente largo, no suponga automáticamente que las condiciones son estables; verifique que el propio instrumento funcione correctamente.

Revise los registros de alarmas y disparos, incluso si no se produjo ninguna interrupción. Alarmas repetidas de fallo de ventilador, advertencias de alta temperatura que se despejan rápidamente o indicaciones inexplicables del relé Buchholz pueden señalar un problema de control, cableado o mecánico que requiere seguimiento. Compruebe el estado del material de gel de sílice del respirador, cuando esté instalado. Un desecante saturado o decolorado puede permitir la entrada de humedad en el sistema del conservador, aumentando el riesgo de contaminación por humedad en el aceite aislante.

Las revisiones mensuales también son un buen momento para comparar la carga, la temperatura y el estado de refrigeración. Un aumento de la temperatura de operación con una carga similar puede indicar radiadores sucios, menor rendimiento de los ventiladores, un problema de circulación de aceite, alta temperatura ambiente o un cambio en las pérdidas internas. El objetivo no es diagnosticar la causa a partir de una sola lectura. Es reconocer que la relación entre las lecturas ha cambiado.

Trabajos trimestrales o semestrales: pruebe lo que no puede verse

Las inspecciones visuales no pueden mostrar el estado completo del aceite aislante ni del aislamiento interno de papel. Dependiendo de la clase de tensión, criticidad, carga, recomendaciones del fabricante e historial del sitio, el muestreo de aceite puede programarse trimestral, semestral o anualmente. Utilice equipos de muestreo limpios y siga un método uniforme. Un muestreo deficiente puede introducir humedad o partículas y hacer que el resultado del laboratorio sea menos útil.

Los ensayos típicos de aceite pueden incluir rigidez dieléctrica, humedad, acidez, tensión interfacial, condición de partículas y análisis de gases disueltos. Cada resultado tiene un significado diferente. Un único valor fuera de rango debe revisarse junto con las muestras anteriores, los eventos operativos y la calidad del muestreo. Por ejemplo, un aumento de la humedad puede estar relacionado con el estado del respirador, la integridad de los sellos, la temperatura de carga o la manipulación de la muestra. Los patrones de gases disueltos pueden requerir una revisión más urgente cuando cambian rápidamente o sugieren actividad térmica o eléctrica.

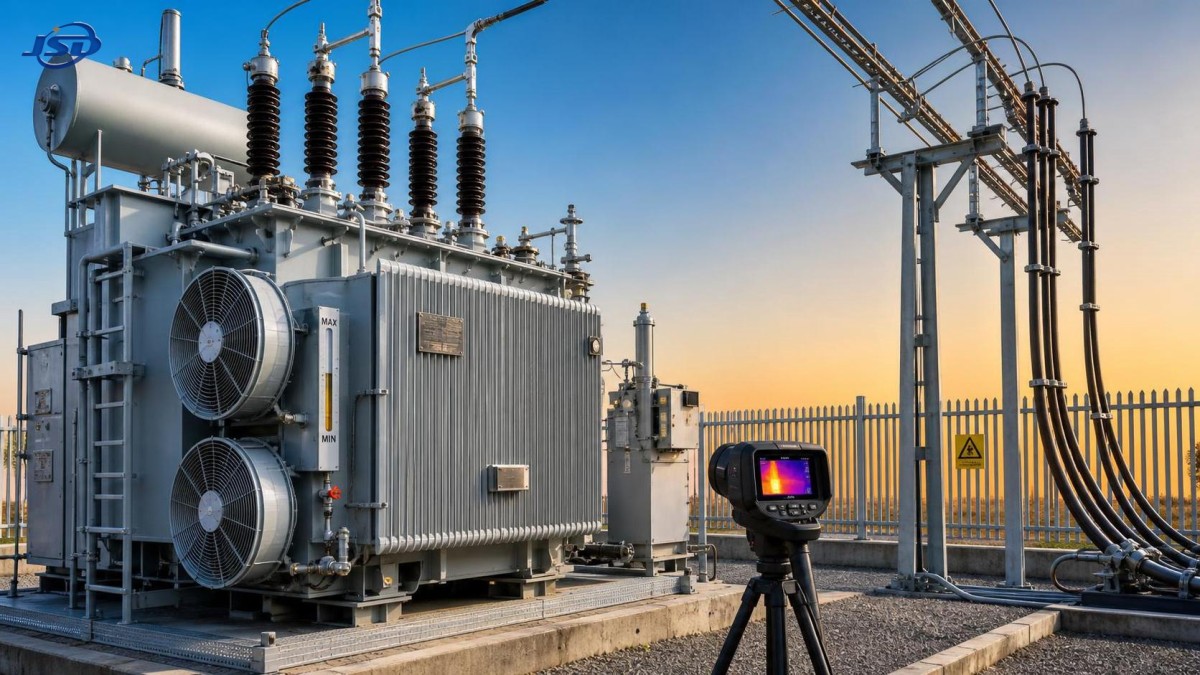

También debe programarse la termografía cuando el transformador esté soportando una carga significativa. Examine pasatapas, terminaciones de cables, puentes, conexiones de radiadores, motores de refrigeración, armarios de control y seccionadores cercanos. Una conexión caliente puede deberse a herrajes flojos, oxidación, daños en el conductor, desequilibrio o una interfaz de capacidad insuficiente. La imagen es más valiosa cuando se compara con exploraciones anteriores bajo condiciones de carga comparables.

No pase por alto la puesta a tierra ni la protección contra sobretensiones. Inspeccione las conexiones de puesta a tierra accesibles para detectar corrosión, holgura o daños mecánicos. Examine los descargadores de sobretensión en busca de carcasas agrietadas, contaminación, indicaciones anormales de fuga cuando corresponda y conductores dañados. Estos componentes pueden no atraer atención durante la operación normal, pero su estado afecta la forma en que el transformador responde al estrés eléctrico externo.

Planifique una parada anual en torno a tareas significativas

Una parada anual de mantenimiento suele ser la única oportunidad práctica para realizar inspecciones sin tensión y trabajos correctivos. No debe convertirse en una recopilación apresurada de tareas no relacionadas. Defina el alcance del trabajo a partir de los hallazgos del año anterior, defectos pendientes, tendencias del aceite, registros de protección, termografías y cambios en el régimen de operación.

Antes del aislamiento, confirme el procedimiento de maniobra aprobado, los requisitos de bloqueo y etiquetado, el método de verificación de ausencia de tensión, la disposición de puesta a tierra y las responsabilidades de comunicación. El alcance de mantenimiento debe separar claramente la inspección visual, las pruebas eléctricas, la limpieza, el apriete mecánico, las comprobaciones funcionales y los trabajos que requieren apoyo especializado.

Con el transformador aislado de forma segura, inspeccione los pasatapas en busca de grietas, desconchados, marcas de tracking, filtraciones de aceite y superficies contaminadas. Limpie únicamente con materiales y métodos adecuados para el tipo de pasatapas. Examine cajas de cables, cubiertas con juntas, compartimentos del cambiador de tomas, válvulas de radiadores, quioscos de marshalling y cableado de control. Busque aislamiento quebradizo, prensaestopas flojos, condensación, terminales corroídos o señales de que roedores e insectos han entrado en el gabinete.

Las pruebas eléctricas pueden incluir resistencia de aislamiento, resistencia de devanados, prueba de relación de transformación, prueba de corriente de excitación y mediciones de factor de potencia o factor de disipación, según corresponda al equipo y la estrategia de mantenimiento. La selección de pruebas debe seguir los procedimientos del sitio, la condición del equipo y la orientación técnica. Las mediciones no son útiles de forma aislada; compárelas con valores de referencia, registros anteriores, relaciones entre fases y expectativas corregidas por temperatura cuando corresponda.

Los cambiadores de tomas merecen atención específica porque son dispositivos de conmutación mecánica que operan en condiciones exigentes. Tanto si el transformador utiliza un cambiador de tomas bajo carga como uno sin carga, compruebe su indicación de posición, mecanismo de accionamiento, enclavamientos, sellos, contactos y estado del aceite de acuerdo con las instrucciones de servicio pertinentes. Una actividad frecuente de regulación de tensión puede justificar intervalos de inspección más cortos que en una instalación estable.

Cuando un hallazgo modifica el programa

Los programas de mantenimiento más eficaces no esperan hasta la próxima fecha planificada cuando la evidencia apunta a un deterioro. Ciertas observaciones deben desencadenar una investigación anticipada: un aumento notable de la temperatura del aceite con carga normal, alarmas de refrigeración repetidas, una nueva fuga de aceite, incremento de generación de gases, temperatura anormal de pasatapas, cambio repentino de ruido, actuación del alivio de presión, actividad de protección inexplicable o disminución de los valores de pruebas de aislamiento.

Utilice una ruta de respuesta sencilla. Primero, confirme la observación y descarte errores de instrumento o causas operativas temporales. Segundo, compare el resultado con los registros históricos. Tercero, evalúe si la condición afecta la seguridad, la integridad dieléctrica, la capacidad de refrigeración o la capacidad de soportar la carga prevista. Por último, decida si la unidad puede permanecer en servicio con una supervisión reforzada, requiere reducción de carga o necesita una parada controlada.

Un error común es tratar cada valor anormal como una emergencia o como una molestia. Ninguno de los dos enfoques es fiable. Una tendencia que cambia lentamente puede permitir tiempo para planificar reparaciones y obtener piezas. Un cambio rápido, incluso dentro de un rango nominal, puede ser más preocupante que un valor estable ligeramente fuera de un objetivo preferido. La dirección de la tendencia, la velocidad de cambio y el contexto operativo importan.

Los cambios de carga justifican una segunda revisión del mantenimiento del transformador

Cada vez se exige más a los sistemas eléctricos que gestionen una demanda más variable. Cuando una instalación añade generación renovable, grandes cargas de carga o almacenamiento de energía, el transformador puede experimentar picos diarios diferentes y cambios más frecuentes en la dirección o magnitud de la corriente. Esto no crea automáticamente un problema, pero sí significa que los registros de temperatura y carga deben revisarse después de la puesta en servicio.

Para instalaciones que utilizan una unidad exterior de almacenamiento de energía, la revisión programada de la carga del transformador debe incluir períodos de carga, períodos de descarga, operación de respaldo y cualquier ajuste de reducción de picos. Un sistema como elSistema de almacenamiento de energía comercial e industrial de 125kW/261kWh puede respaldar la reducción de picos, el desplazamiento de carga, el suministro de respaldo y la integración de energía renovable. Su valor en este contexto es operativo: puede ayudar a una instalación a gestionar la demanda, pero los ajustes de protección del transformador, la capacidad de los cables, la puesta a tierra y los límites térmicos aún deben verificarse como parte del diseño eléctrico general y del plan de mantenimiento.

Después de cualquier cambio significativo en la gestión de carga, compare las temperaturas y los perfiles de carga del transformador con la referencia anterior. Vigile cargas pico inesperadas, efectos armónicos cuando haya cargas no lineales y la operación del sistema de refrigeración durante la parte más cálida del día. Actualice el registro de mantenimiento para que las futuras inspecciones reflejen el nuevo patrón de operación en lugar de las condiciones existentes años atrás.

Haga que los registros sean útiles cuando la siguiente persona los abra

Un informe de mantenimiento debe ayudar a alguien a comprender el estado del transformador en cuestión de minutos. Incluya la fecha, identificación del equipo, condición de carga, condición ambiental si es relevante, lecturas tomadas, defectos encontrados, fotografías cuando sean necesarias, informes de ensayo, acciones correctivas y elementos no resueltos. Evite notas imprecisas como «revisado, correcto» cuando pueda registrarse una medición u observación específica.

Mantenga un registro de acciones separado para los defectos. Cada elemento debe identificar la condición, ubicación, nivel de riesgo, control temporal si lo hubiera, reparación recomendada, persona responsable y fecha objetivo de finalización. Una vez reparado, documente cómo se verificó la reparación. Esto evita que problemas menores se arrastren indefinidamente porque se mencionaron en un informe de inspección antiguo pero nunca se asignaron formalmente.

Un programa fiable de mantenimiento de transformadores de subestación no es un conjunto de formularios. Es una rutina operativa que conecta las observaciones de campo, los datos de ensayo, el historial de carga y las decisiones de reparación. Cuando el programa se ajusta a las condiciones reales de operación, las pequeñas advertencias son más fáciles de investigar, las paradas son más fáciles de planificar y es menos probable que el transformador se convierta en un problema urgente en el peor momento posible.
