Coûts des transformateurs de puissance de poste : quels facteurs déterminent l’investissement total du projet ?

Coûts des transformateurs de puissance de sous-station : quels facteurs déterminent l’investissement total du projet ?

Pour les décideurs financiers, évaluer un transformateur de puissance de sous-station implique davantage que de comparer les prix des équipements. Le transformateur constitue souvent l’un des postes les plus importants du budget d’une sous-station, mais son prix d’achat ne représente qu’une partie de l’investissement. La tension nominale, la capacité, les exigences de rendement, les conditions du site, les restrictions de transport, le périmètre d’installation, les essais, les pièces de rechange et la maintenance à long terme peuvent modifier sensiblement le coût final du projet.

C’est pourquoi un devis de transformateur apparemment bas peut devenir coûteux après l’ajout des clarifications d’ingénierie, des travaux de génie civil, de la logistique ou des exigences de mise en service. À l’inverse, une offre initiale plus élevée peut être commercialement judicieuse si elle réduit les pertes, évite des modifications du site, améliore la fiabilité des délais de livraison ou favorise une durée de fonctionnement plus longue. La bonne question n’est pas simplement « Combien coûte le transformateur ? », mais « Quel investissement est nécessaire pour mettre en service une capacité fiable et la maintenir disponible ? »

Pour les projets d’extension de réseau, les installations industrielles, l’interconnexion des énergies renouvelables et les projets d’infrastructure, un modèle de coûts rigoureux fournit aux approbateurs une base plus claire pour comparer les alternatives. Il évite également une erreur fréquente en matière d’approvisionnement : traiter des offres techniquement différentes comme si elles étaient directement équivalentes.

La plaque signalétique du transformateur n’est qu’un point de départ

Le prix d’un transformateur de puissance de sous-station dépend de son service électrique, et non seulement de ses dimensions physiques. La puissance nominale, les niveaux de haute et basse tension, le groupe vectoriel, le système de refroidissement, les exigences de changement de prises, le niveau d’isolation, la capacité de tenue aux courts-circuits et la fréquence du réseau influencent tous la complexité de conception et l’utilisation des matériaux. Deux unités présentant une puissance nominale similaire en MVA peuvent donc avoir des coûts très différents.

La classe de tension est particulièrement déterminante. Des tensions plus élevées exigent généralement davantage de coordination de l’isolation, des distances d’isolement plus importantes, des traversées plus exigeantes ainsi qu’une cuve et une structure interne plus robustes. Un transformateur destiné à une connexion au réseau de transport public ne peut pas être évalué selon la même base de coûts qu’une unité desservant un réseau industriel interne à moyenne tension, même lorsque leur capacité nominale semble similaire.

Le choix de capacité mérite également une attention particulière. Un surdimensionnement peut créer une marge pour la croissance future de la charge, mais il augmente les dépenses d’investissement et peut générer des pertes à vide évitables durant les années de faible charge. Un sous-dimensionnement peut entraîner une exposition aux surcharges, des restrictions d’exploitation, des coûts d’extension prématurés ou une résilience réduite en cas de contingence. La puissance nominale financièrement raisonnable dépend des prévisions de charge, du profil de charge attendu, de la philosophie de redondance, des conditions ambiantes et des conséquences d’une perte d’alimentation.

Pertes dans le noyau, pertes en charge et coût de l’énergie

Le rendement d’un transformateur est souvent présenté comme une caractéristique technique, mais il constitue également un enjeu financier sur toute la durée de vie de l’actif. Les pertes à vide se produisent dès que l’unité est sous tension. Les pertes en charge augmentent avec le courant et dépendent donc de l’intensité d’utilisation du transformateur. La valeur associée à la réduction de l’une ou l’autre catégorie de pertes dépend du prix de l’énergie, des heures annuelles de fonctionnement, du profil de charge, de la durée de vie du projet et de la méthode utilisée par le propriétaire pour valoriser les coûts futurs.

Une équipe d’approvisionnement doit demander aux fournisseurs d’indiquer les valeurs de pertes garanties et la base selon laquelle ces valeurs sont évaluées. Si la capitalisation des pertes est utilisée pour l’évaluation des offres, ses hypothèses doivent être explicites et cohérentes pour tous les soumissionnaires. Sans cette rigueur, un faible prix d’achat peut masquer une conception engendrant des coûts d’exploitation plus élevés pendant des décennies.

Il n’existe pas de règle universelle selon laquelle la conception présentant les pertes les plus faibles est automatiquement le meilleur choix financier. Dans une installation faiblement chargée, la réduction des pertes à vide peut avoir plus d’importance. Dans une application industrielle ou liée aux énergies renouvelables à forte utilisation, les pertes en charge peuvent devenir plus déterminantes. Le budget doit refléter le cycle de service réel plutôt qu’une préférence générale pour le coût initial minimal ou le rendement maximal.

Que doit inclure un modèle complet de coûts de projet ?

Le prix de fourniture du transformateur est généralement visible dès le début. Les coûts connexes apparaissent souvent plus tard, lorsque la conception électrique, l’étude de transport et le plan d’exécution du site deviennent plus détaillés. Un modèle d’approbation pratique distingue le coût de l’équipement, le coût de mise en œuvre du projet et le coût sur la durée de vie.

Le tableau ne remplace pas une estimation de projet, mais il aide à révéler les omissions. Par exemple, un transformateur fourni sans dispositions de raccordement ou interfaces de protection clairement définies peut entraîner des travaux d’ingénierie et de poste supplémentaires. De même, une unité techniquement adaptée peut rester inappropriée si sa configuration de livraison dépasse les contraintes de pont, de port, de route ou de grue du site.

Le transport et les conditions du site peuvent rapidement modifier l’économie du projet

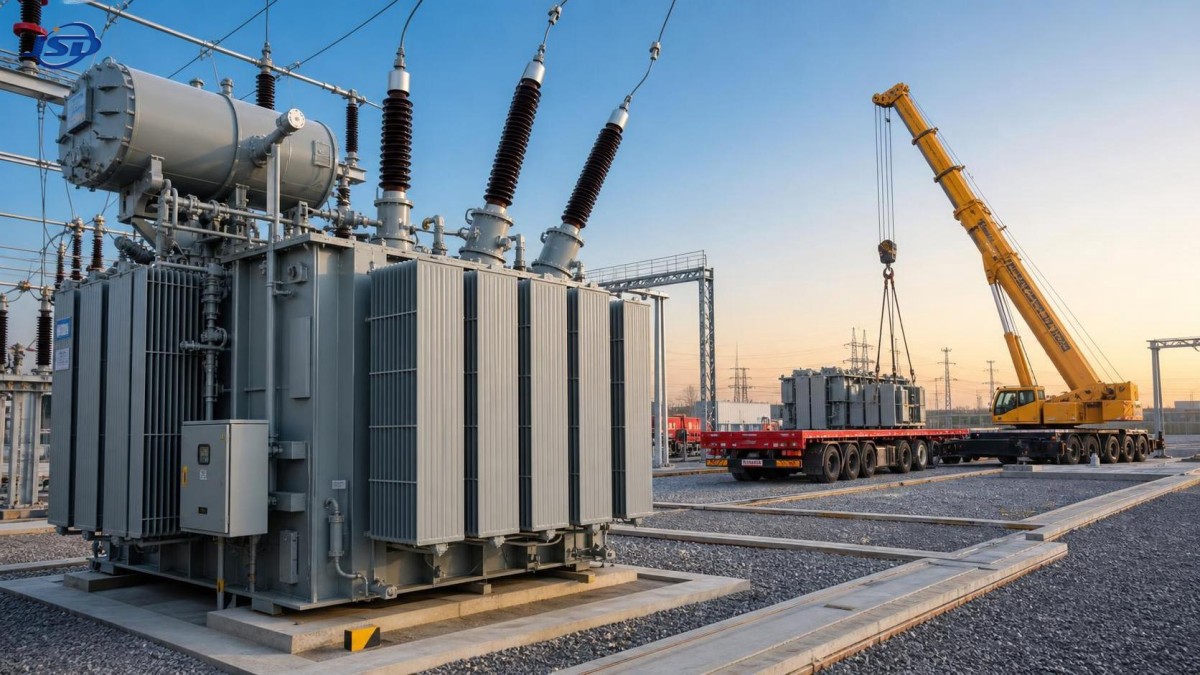

Les grands transformateurs de puissance ne constituent pas un fret ordinaire. Le poids, les dimensions, le centre de gravité, l’état de l’huile pendant le transport et la nécessité de retirer ou d’expédier séparément les accessoires influencent tous la planification logistique. Les sous-stations éloignées, les itinéraires montagneux, les sites urbains contraints et les zones disposant d’infrastructures de levage limitées doivent être examinés dès le début. Si une étude d’itinéraire est reportée après la sélection de l’équipement, le projet peut devoir faire face à des modifications coûteuses du mode de transport, des travaux temporaires ou même de la conception du transformateur.

L’environnement du site affecte également la spécification. Une température ambiante élevée, l’altitude, l’air chargé de sel, la poussière, le risque d’inondation, les conditions sismiques et un accès de maintenance restreint peuvent nécessiter des mesures de conception allant au-delà d’une installation standard. Ces ajouts ne sont pas purement esthétiques. Ils peuvent influencer le choix du refroidissement, la protection anticorrosion, les marges d’isolation, la protection de l’armoire de commande, le confinement de l’huile et l’aménagement autour du transformateur.

Les évaluateurs financiers doivent faire preuve de prudence lorsqu’un devis indique que certaines exigences du site sont « à la charge de l’acheteur » sans définir la limite de responsabilité. Cette formulation peut être raisonnable, mais elle doit être traduite en une matrice de responsabilités chiffrée. Qui fournit les fondations ? Qui fournit les interfaces de protection incendie ? Qui effectue le remplissage et la filtration de l’huile ? Qui assume le coût si les essais sur site identifient une incompatibilité de raccordement ou de commande ? Une attribution claire des responsabilités a souvent plus de valeur qu’une légère remise sur le prix unitaire.

Les caractéristiques de fiabilité doivent être évaluées au regard du risque d’interruption

Tous les projets ne nécessitent pas le même niveau de fiabilité. Un transformateur alimentant une usine de procédés aux arrêts coûteux, une installation publique critique ou un réseau de collecte d’énergies renouvelables peut justifier une conception et une approche de surveillance différentes de celles d’une unité desservant une charge non critique facilement secourue. La justification financière dépend du coût de l’interruption, du temps de rétablissement, de la stratégie de transformateur de rechange et de la disponibilité du support technique.

Les questions utiles comprennent notamment : un changeur de prises en charge est-il réellement nécessaire, quelle redondance existe en amont et en aval, une surveillance de l’état en ligne est-elle attendue, et dans quel délai une unité de remplacement pourrait-elle être approvisionnée ou mobilisée ? Une spécification sophistiquée n’est pas toujours préférable ; une complexité inutile peut accroître le coût d’investissement et la charge de maintenance. Toutefois, supprimer les protections, la surveillance ou le périmètre d’essais simplement pour respecter un budget initial peut transférer le risque vers l’exploitation.

Cet équilibre est particulièrement important lorsque l’alimentation temporaire fait partie du plan de contingence. Pendant la construction, les arrêts planifiés, la reprise après sinistre ou les événements temporaires, le stockage d’énergie mobile peut réduire la dépendance à une production diesel fonctionnant en continu pour certaines charges. Par exemple, un système monté sur remorque avec une puissance de 100kW et un stockage LiFePO4 de 215kWh peut assurer une alimentation temporaire en courant alternatif 400V, avec une recharge possible depuis le réseau, le solaire photovoltaïque ou un groupe électrogène diesel. Dans les applications appropriées, lesystème mobile de stockage d’énergie sur remorque 100kW/215kWh peut être envisagé en complément — et non en remplacement — de l’investissement dans le transformateur, en particulier lorsque le déploiement rapide et l’alimentation de secours de courte durée sont pertinents.

Pourquoi des offres apparemment comparables ne le sont souvent pas

Les équipes d’approvisionnement reçoivent fréquemment des offres qui semblent similaires en puissance nominale et en tension, mais qui diffèrent par leur périmètre caché. Un prix peut inclure les essais en usine, la documentation, l’assistance à la mise en service, les accessoires et un ensemble défini de pièces de rechange. Un autre peut traiter ces éléments comme des exclusions ou des options. Les différences concernant les pertes garanties, l’équipement de refroidissement, la marque du changeur de prises, la philosophie de commande, l’équipement de raccordement, l’emballage et les conditions de garantie peuvent également être commercialement importantes.

La méthode de comparaison la plus fiable est une fiche de normalisation technico-commerciale. Elle doit identifier chaque exigence, indiquer si elle est incluse, exclue ou assortie de réserves, et attribuer un responsable pour chaque interface externe. Les écarts significatifs doivent être chiffrés lorsque cela est possible plutôt que laissés sous forme de commentaires descriptifs. Cela donne aux équipes financières une vision du coût attendu, et non seulement du coût indiqué dans le devis.

Les échéances de paiement méritent la même attention. Un prix inférieur accompagné d’avances importantes, de droits d’inspection peu clairs ou de recours insuffisants en cas de retard de livraison peut imposer davantage de risques de financement et de calendrier que ne le justifie l’économie affichée. Le délai de fabrication d’un transformateur peut affecter le chemin critique d’un projet de sous-station ; les engagements de livraison doivent donc être alignés sur les plans approuvés, les points d’arrêt des essais, la préparation à l’expédition et l’achèvement du génie civil sur site.

Un meilleur processus d’approbation commence avant la demande de devis

Les dossiers économiques les plus solides reposent sur une base technique raisonnablement stable. Avant de demander les devis définitifs, définissez la tension du réseau, la charge attendue, les hypothèses d’extension future, la méthode d’évaluation des pertes, les conditions d’implantation, les interfaces requises, les attentes en matière d’essais et les contraintes de livraison. Si ces éléments restent ouverts, le budget doit inclure une réserve transparente plutôt que de donner une fausse impression de précision.

Il est également utile de distinguer les décisions à prendre immédiatement de celles pouvant être conservées comme options. De futures travées, des fondations de réserve, des dispositions pour la surveillance ou l’espace nécessaire à un fonctionnement en parallèle peuvent coûter moins cher lorsqu’ils sont intégrés au plan initial du site que lorsqu’ils sont ajoutés après la mise en service. Toutefois, acheter une capacité de transformateur inutilisée uniquement parce qu’une extension est possible peut immobiliser des capitaux. Le choix approprié dépend de la crédibilité des prévisions de charge et du coût d’une perturbation ultérieure.

La rigueur de fabrication est importante, car l’actif devra fonctionner pendant de nombreuses années dans des conditions pouvant différer des hypothèses du bureau d’études. Jinshida Electric Power Technology Co., Ltd. se concentre sur la recherche, la fabrication et l’application d’équipements de transport et de distribution d’électricité, avec des équipes techniques, des processus de production avancés et une gestion de la qualité visant à soutenir des solutions électriques sûres, économes en énergie et stables. Pour les acheteurs, cela devrait se traduire par des discussions pratiques sur les spécifications, l’inspection de fabrication, la qualité de la documentation et l’adéquation de l’équipement fourni au projet, plutôt que par une promesse générique de performance.

La décision d’investissement : prix le plus bas ou coût crédible le plus bas ?

Un transformateur de puissance de sous-station doit être approuvé comme un actif d’infrastructure sur son cycle de vie, et non comme un bon de commande isolé. Le devis initial le plus bas peut être approprié lorsque le périmètre, les garanties de pertes, les exigences du site, la logistique, les essais et les obligations de service sont véritablement équivalents. En pratique, c’est souvent loin d’être le cas.

Avant d’approuver le budget, les décideurs doivent pouvoir répondre à quelques questions simples : la puissance sélectionnée repose-t-elle sur un cas de charge et de contingence étayé ? Les pertes d’énergie sont-elles valorisées de façon cohérente ? L’itinéraire de transport a-t-il été vérifié ? Les interfaces de génie civil, de protection, de sécurité incendie et de mise en service sont-elles chiffrées ? Les exclusions des offres sont-elles comprises ? Existe-t-il un plan viable pour la maintenance, la réponse aux défaillances et l’extension future ?

Lorsque ces réponses sont documentées, l’équipe de projet peut comparer les fournisseurs sur une base équitable et défendre l’investissement avec davantage de confiance. Le résultat n’est pas nécessairement le transformateur le moins cher. C’est la solution présentant le coût total crédible le plus bas pour le niveau requis de performance électrique, de fiabilité de livraison et de résilience opérationnelle.
