صيانة محولات المحطات الفرعية: جدول عملي لمديري الأصول

الساعة 7:20 من صباح يوم اثنين رطب، ويُبلغ مشرف الموقع عن رائحة قوية لزيت محترق بالقرب من حجرة المحول. لم يفصل الحمل، وتبدو أجهزة القياس شبه طبيعية من مسافة، والإنتاج بانتظار قرار: إبقاء الوحدة قيد التشغيل، أو خفض الحمل، أو إيقافها للفحص. مثل هذه الحالات صعبة لأن محول المحطة الفرعية نادراً ما يتعطل دون سابق إنذار، ومع ذلك قد يكون من السهل تجاهل علامات التحذير عند انشغال العمليات اليومية.

قد يحوّل الفحص الفائت تسرباً بسيطاً للزيت، أو مشعاعاً مسدوداً، أو طرفاً مرتخياً، أو عطلاً في مروحة التبريد إلى ارتفاع في الحرارة، وتلف في العزل، وتوقف المعدات، وفترة إصلاح أطول. والحل العملي ليس ببساطة «الفحص بوتيرة أكبر». إذ يمنح جدول الصيانة المفيد كل فحص غرضاً محدداً، ويحدد النتائج التي تتطلب إجراءً فورياً، ويبني سجلاً للحالة يساعد فريق الصيانة على التمييز بين التقادم الطبيعي والعيب الآخذ في التطور.

ابدأ بظروف التشغيل، وليس بتقويم عام

تُعد الخطة المستندة إلى التقويم ضرورية، لكنها لا ينبغي أن تكون الأساس الوحيد للصيانة. فقد تتطلب وحدتان متشابهتان في العمر اهتماماً مختلفاً جداً. قد تعمل إحداهما في محطة فرعية داخلية نظيفة بحمل مستقر، بينما قد تواجه الأخرى الغبار أو ارتفاع درجة الحرارة المحيطة أو تقلبات الحمل المتكررة أو رطوبة المناطق الساحلية أو الأحمال الزائدة المتقطعة. ولا ينبغي أن تكون أولويات صيانتهما متطابقة.

قبل تحديد الفترات الزمنية، اجمع المعلومات المتاحة بالفعل: تصنيف المحول، وطريقة التبريد، وفئة العزل، وسجل اختبارات الزيت، ومنحنى الحمل، وسجلات الأعطال، وأحداث الحماية، والظروف المحيطة، وأي تغييرات في المعدات المتصلة. انتبه بشكل خاص إلى التغييرات الأخيرة في الموقع. فقد تؤدي المحركات الجديدة، والأحمال المولدة للتوافقيات، ومعدات شحن المركبات الكهربائية، وتوليد الطاقة المتجددة، أو تخزين البطاريات إلى تغيير أنماط التحميل والدورات الحرارية حتى عندما يبدو متوسط الطلب دون تغيير.

بالنسبة لمحول المحطة الفرعية، يجمع أفضل جدول بين المراقبة الروتينية والاختبارات الدورية والأعمال المحفَّزة بالحالة. تحدد المهام الروتينية الحالات الشاذة المرئية أو المسموعة. وتكشف الاختبارات الدورية عن التغيرات داخل الخزان. وتستجيب الإجراءات المحفَّزة بالحالة للاتجاهات قبل أن تتحول إلى أعطال.

في كل وردية أو جولة أسبوعية: اكتشف العلامات الواضحة مبكراً

لا تتطلب الفحوصات البصرية المتكررة إيقاف التشغيل، ولكن ينبغي إجراؤها بعناية وتسجيلها باستمرار. وتكون الجولة الموجزة مفيدة بشكل خاص بعد العواصف، أو فترات الحمل المرتفع، أو عمليات المناورة، أو الأعمال بالقرب من حاوية المحول.

أثناء الجولة، انظر إلى ما هو أبعد من مجرد كون المحول تحت الجهد. تحقق من وجود بقع زيت حول الصمامات والحشيات والمشعات والعوازل وقاعدة الخزان. قد يكون التسرب الجديد صغيراً، لكن انخفاض مستوى الزيت قد يكشف العزل ويقلل أداء التبريد. دوّن أي صوت غير معتاد، بما في ذلك زيادة الطنين، أو اهتزاز حواجز المراوح، أو ضوضاء المضخة، أو أصوات القوس الكهربائي المتقطعة بالقرب من الأطراف. قارن إشارة درجة حرارة الزيت العلوي ودرجة حرارة الملفات الحالية بالنطاق التشغيلي الطبيعي لظروف الحمل ودرجة الحرارة المحيطة المماثلة.

افحص أيضاً نظام التبريد. يجب أن تبدأ المراوح وتتوقف وفقاً لإعدادات التحكم الخاصة بها، وأن تدور بحرية، وأن تبقى خالية من تراكم الغبار. في أنظمة الزيت القسري أو الهواء القسري، تحقق من عمل المضخات وأن صمامات المبرد في الوضع المقصود. قد يتحمل المحول الحمل بشكل مقبول مع خروج أحد مكونات التبريد من الخدمة، لكن لا ينبغي أن تصبح هذه الحالة غير ملحوظة لمجرد عدم ظهور إنذار.

تستحق المعدات الخارجية فحص الحاوية والتصريف. فالمياه الراكدة، وخنادق الكابلات المسدودة، ووصلات التأريض المتآكلة، وإشارات التحذير التالفة، ونقاط دخول الحيوانات كلها تخلق ظروفاً قد تعقد أعمال الصيانة اللاحقة. سجّل كلاً من العيوب وملاحظات «لم يتم العثور على أي حالة شاذة». تكمن القيمة في مقارنة السجلات بمرور الوقت، وليس في إعداد تقرير طويل بعد وقوع عطل.

الفحوصات الشهرية: تحقق من الأجهزة والمعدات المساندة

مرة كل شهر، ألقِ نظرة أكثر دقة على الأجهزة التي تحمي المحول وتراقبه. تأكد من أن مؤشرات درجة الحرارة، ومقاييس مستوى الزيت، ومؤشرات تخفيف الضغط، ولوحات التحكم في التبريد، ونقاط تلامس الإنذار قابلة للقراءة وخالية من التلف المادي. إذا بقي مقياس في الموضع نفسه تماماً لفترة طويلة على نحو غير معتاد، فلا تفترض تلقائياً أن الظروف مستقرة؛ تحقق من أن الجهاز نفسه يعمل.

راجع سجلات الإنذار والفصل، حتى لو لم يحدث انقطاع. قد تشير إنذارات تعطل المراوح المتكررة، أو تحذيرات ارتفاع الحرارة التي تزول سريعاً، أو مؤشرات مرحل بوخلز غير المفسرة إلى مشكلة في التحكم أو الأسلاك أو المكونات الميكانيكية تحتاج إلى متابعة. تحقق من حالة مادة مجفف هلام السيليكا في جهاز التنفس حيثما كانت مركبة. يمكن للمادة المجففة المشبعة أو المتغيرة اللون أن تسمح بدخول الرطوبة إلى نظام خزان التمدد، مما يزيد خطر تلوث زيت العزل بالرطوبة.

تُعد المراجعات الشهرية أيضاً وقتاً مناسباً لمقارنة الحمل ودرجة الحرارة وحالة التبريد. قد تشير زيادة درجة حرارة التشغيل عند حمل مماثل إلى اتساخ المشعات، أو انخفاض أداء المراوح، أو مشكلة في تدوير الزيت، أو ارتفاع درجة الحرارة المحيطة، أو تغير في الفواقد الداخلية. والهدف ليس تشخيص السبب من قراءة واحدة، بل إدراك أن العلاقة بين القراءات قد تغيرت.

الأعمال الفصلية أو نصف السنوية: اختبر ما لا يمكن رؤيته

لا يمكن للفحوصات البصرية أن تُظهر الحالة الكاملة لزيت العزل أو عزل الورق الداخلي. وبحسب فئة الجهد، والأهمية، والحمل، وإرشادات الشركة المصنعة، وسجل الموقع، قد يُخطط لأخذ عينات الزيت كل ثلاثة أشهر أو نصف سنوياً أو سنوياً. استخدم معدات أخذ عينات نظيفة واتبع طريقة ثابتة. فقد يؤدي أخذ العينات بشكل سيئ إلى إدخال الرطوبة أو الجسيمات ويجعل نتائج المختبر أقل فائدة.

قد تشمل اختبارات الزيت النموذجية قوة الانهيار العازلة، والرطوبة، والحموضة، والتوتر البيني، وحالة الجسيمات، وتحليل الغازات المذابة. ولكل نتيجة معنى مختلف. ينبغي مراجعة أي قيمة منفردة خارج النطاق بالتزامن مع العينات السابقة وأحداث التشغيل وجودة أخذ العينات. فعلى سبيل المثال، قد ترتبط زيادة الرطوبة بحالة جهاز التنفس، أو سلامة الأختام، أو درجة حرارة الحمل، أو التعامل مع العينات. وقد تتطلب أنماط الغازات المذابة مراجعة أكثر إلحاحاً عندما تتغير بسرعة أو تشير إلى نشاط حراري أو كهربائي.

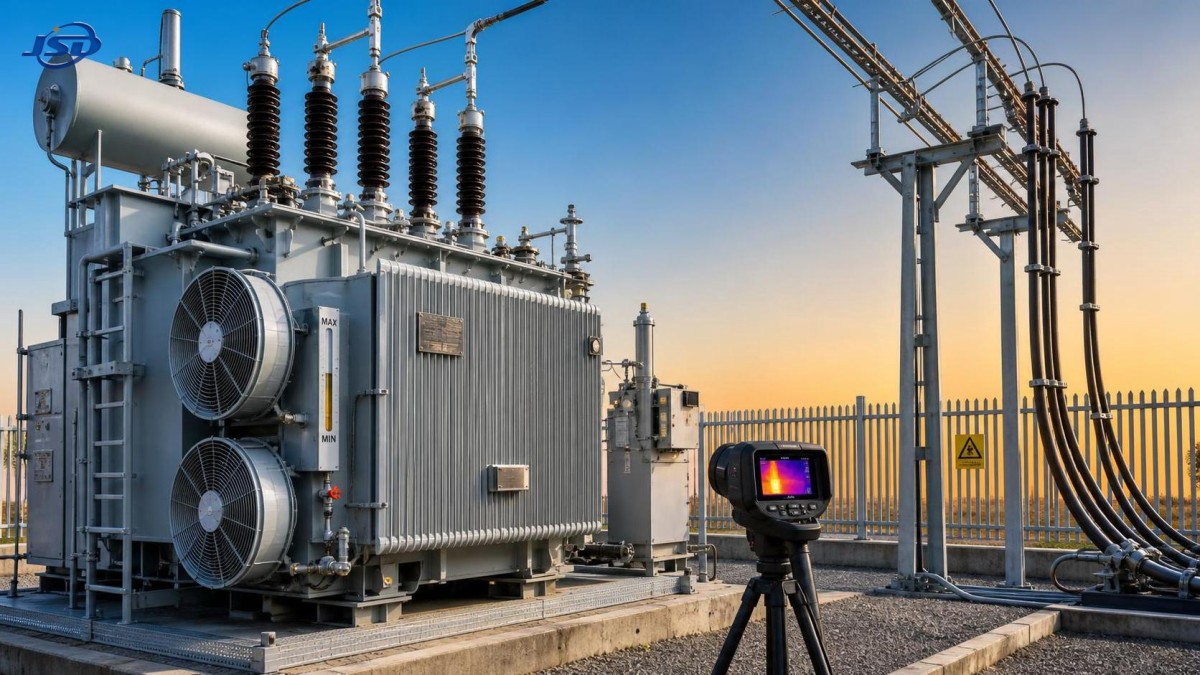

ينبغي أيضاً جدولة التصوير الحراري عندما يكون المحول حاملاً لحمل ذي أهمية. افحص العوازل، ونهايات الكابلات، والوصلات، ووصلات المشعات، ومحركات التبريد، وخزانات التحكم، ومفاتيح الفصل القريبة. قد تنتج الوصلة الساخنة عن تثبيتات مرتخية أو أكسدة أو تلف الموصل أو عدم اتزان أو واجهة ذات سعة غير كافية. وتكون الصورة ذات أكبر قيمة عند مقارنتها بعمليات مسح سابقة في ظروف حمل متقاربة.

لا تغفل عن التأريض والحماية من زيادة الجهد. افحص وصلات التأريض المتاحة بحثاً عن التآكل أو الارتخاء أو التلف الميكانيكي. افحص مانعات الصواعق بحثاً عن تشقق الأغلفة أو التلوث أو مؤشرات التسرب غير الطبيعية عند الاقتضاء أو الأسلاك التالفة. قد لا تجذب هذه المكونات الانتباه أثناء التشغيل العادي، لكن حالتها تؤثر في كيفية استجابة المحول للإجهاد الكهربائي الخارجي.

خطط للتوقف السنوي حول مهام ذات معنى

غالباً ما يكون التوقف السنوي للصيانة الفرصة العملية الوحيدة لإجراء الفحوصات بعد فصل الجهد والأعمال التصحيحية. ولا ينبغي أن يتحول إلى مجموعة متسرعة من المهام غير المرتبطة. ضع نطاق العمل بناءً على نتائج السنة السابقة، والعيوب المعلقة، واتجاهات الزيت، وسجلات الحماية، وعمليات المسح الحراري، والتغيرات في واجب التشغيل.

قبل العزل، أكد إجراء المناورة المعتمد، ومتطلبات القفل ووضع البطاقات، وطريقة التحقق من غياب الجهد، وترتيب التأريض، ومسؤوليات الاتصال. وينبغي أن يفصل نطاق الصيانة بوضوح بين الفحص البصري، والاختبارات الكهربائية، والتنظيف، والشد الميكانيكي، والفحوصات الوظيفية، والأعمال التي تتطلب دعماً متخصصاً.

بعد عزل المحول بأمان، افحص العوازل بحثاً عن الشقوق والكسور الصغيرة وعلامات التتبع وتسرب الزيت والأسطح الملوثة. نظّف باستخدام مواد وطرق مناسبة لنوع العازل فقط. افحص صناديق الكابلات، والأغطية المزودة بحشيات، وحجرات مغير النقرات، وصمامات المشعات، وأكشاك التوصيلات، وأسلاك التحكم. ابحث عن العزل الهش، أو الجلب المرتخية، أو التكاثف، أو الأطراف المتآكلة، أو العلامات التي تشير إلى دخول القوارض والحشرات إلى الخزانة.

قد تشمل الاختبارات الكهربائية مقاومة العزل، ومقاومة الملفات، واختبار نسبة التحويل، واختبار تيار الإثارة، وقياسات معامل القدرة أو معامل الفقد، حسب ملاءمتها للمعدات واستراتيجية الصيانة. ينبغي أن يتبع اختيار الاختبارات إجراءات الموقع وحالة المعدات والإرشادات الفنية. فالقياسات ليست مفيدة بمعزل عن غيرها؛ قارنها بالقيم الأساسية والسجلات السابقة والعلاقات بين الأطوار والتوقعات المصححة حسب درجة الحرارة عند الاقتضاء.

تستحق مغيرات النقرات اهتماماً مركزاً لأنها أجهزة تبديل ميكانيكية تعمل في ظروف صعبة. سواء كان المحول يستخدم مغير نقرات تحت الحمل أو مغير نقرات خارج الدائرة، تحقق من إشارة موضعه، وآلية القيادة، والتشابكات، والأختام، ونقاط التلامس، وحالة الزيت وفقاً لتعليمات الخدمة ذات الصلة. قد يبرر نشاط تنظيم الجهد المتكرر فترات فحص أقصر من تلك المطلوبة في تركيب مستقر.

عندما تغير نتيجة ما الجدول الزمني

لا تنتظر برامج الصيانة الأكثر فعالية موعد التخطيط التالي عندما تشير الأدلة إلى تدهور. ينبغي أن تؤدي بعض الملاحظات إلى تحقيق مبكر: ارتفاع ملحوظ في درجة حرارة الزيت عند الحمل الطبيعي، أو إنذارات تبريد متكررة، أو تسرب زيت جديد، أو زيادة تولد الغازات، أو درجة حرارة غير طبيعية للعازل، أو تغير مفاجئ في الضوضاء، أو تشغيل جهاز تخفيف الضغط، أو نشاط حماية غير مفسر، أو انخفاض قيم اختبار العزل.

استخدم مسار استجابة بسيطاً. أولاً، أكد الملاحظة واستبعد خطأ الجهاز أو الأسباب التشغيلية المؤقتة. ثانياً، قارن النتيجة بالسجلات التاريخية. ثالثاً، قيّم ما إذا كانت الحالة تؤثر في السلامة، أو سلامة العزل الكهربائي، أو سعة التبريد، أو القدرة على حمل الحمل المتوقع. وأخيراً، قرر ما إذا كانت الوحدة يمكن أن تبقى في الخدمة مع زيادة المراقبة، أو تتطلب خفض الحمل، أو تحتاج إلى توقف منضبط.

من الأخطاء الشائعة التعامل مع كل قيمة غير طبيعية على أنها حالة طوارئ أو مجرد إزعاج. لا يمكن الاعتماد على أي من النهجين. فقد يتيح الاتجاه المتغير ببطء وقتاً لتخطيط الإصلاحات وتوفير القطع. أما التغير السريع، حتى ضمن نطاق اسمي، فقد يكون أكثر إثارة للقلق من قيمة مستقرة تقع قليلاً خارج الهدف المفضل. فاتجاه التغير ومعدله وسياق التشغيل أمور مهمة.

تستحق تغييرات الحمل إعادة النظر في صيانة المحول

يُطلب من الأنظمة الكهربائية بشكل متزايد إدارة طلب أكثر تقلباً. عندما يضيف الموقع توليداً للطاقة المتجددة، أو أحمال شحن كبيرة، أو تخزيناً للطاقة، فقد يختبر المحول قمماً يومية مختلفة وتغيرات أكثر تكراراً في اتجاه التيار أو مقداره. ولا يؤدي ذلك تلقائياً إلى مشكلة، لكنه يعني ضرورة مراجعة سجلات درجة الحرارة والحمل بعد التشغيل التجريبي.

بالنسبة للمنشآت التي تستخدم وحدة تخزين طاقة خارجية، ينبغي أن تشمل المراجعة المجدولة لحمل المحول فترات الشحن وفترات التفريغ والتشغيل الاحتياطي وأي إعدادات لخفض الذروة. يمكن لنظام مثلنظام تخزين الطاقة التجاري والصناعي 125kW/261kWh دعم خفض الذروة، وتحويل الحمل، والإمداد الاحتياطي، ودمج الطاقة المتجددة. وقيمته في هذا السياق تشغيلية: فقد يساعد المنشأة على إدارة الطلب، لكن إعدادات حماية المحول، وسعة الكابلات، والتأريض، والحدود الحرارية لا تزال بحاجة إلى التحقق منها كجزء من التصميم الكهربائي الشامل وخطة الصيانة.

بعد أي تغيير مهم في إدارة الأحمال، قارن درجات حرارة المحول ومنحنيات الحمل مع خط الأساس السابق. راقب قمم التحميل غير المتوقعة، وتأثيرات التوافقيات عند وجود أحمال غير خطية، وتشغيل نظام التبريد خلال الجزء الأكثر حرارة من اليوم. حدّث سجل الصيانة بحيث تعكس الفحوصات المستقبلية نمط التشغيل الجديد بدلاً من الظروف التي كانت قائمة قبل سنوات.

اجعل السجلات مفيدة عندما يفتحها الشخص التالي

ينبغي أن يساعد تقرير الصيانة شخصاً ما على فهم حالة المحول خلال دقائق. أدرج التاريخ، وتعريف المعدات، وحالة الحمل، والظروف المحيطة عند الحاجة، والقراءات المأخوذة، والعيوب المكتشفة، والصور عند الحاجة، وتقارير الاختبار، والإجراءات التصحيحية، والبنود غير المحلولة. تجنب الملاحظات الغامضة مثل «تم الفحص، كل شيء جيد» عندما يمكن تسجيل قياس أو ملاحظة محددة.

احتفظ بسجل إجراءات منفصل للعيوب. ينبغي أن يحدد كل بند الحالة والموقع ومستوى المخاطر وإجراء التحكم المؤقت إن وجد والإصلاح الموصى به والشخص المسؤول وتاريخ الإكمال المستهدف. وبعد الإصلاح، وثّق كيفية التحقق من الإصلاح. يمنع ذلك استمرار المشكلات البسيطة إلى أجل غير مسمى لمجرد ورودها في تقرير فحص قديم دون أن تُسند رسمياً.

إن جدول صيانة موثوقاً لمحول المحطة الفرعية ليس كومة من النماذج. بل هو روتين عملي يربط بين ملاحظات الميدان وبيانات الاختبار وسجل التحميل وقرارات الإصلاح. وعندما يُعدل الجدول وفقاً لظروف التشغيل الفعلية، يصبح من الأسهل التحقيق في التحذيرات الصغيرة، ومن الأسهل التخطيط للتوقفات، ويقل احتمال أن يتحول المحول إلى مشكلة عاجلة في أسوأ وقت ممكن.
