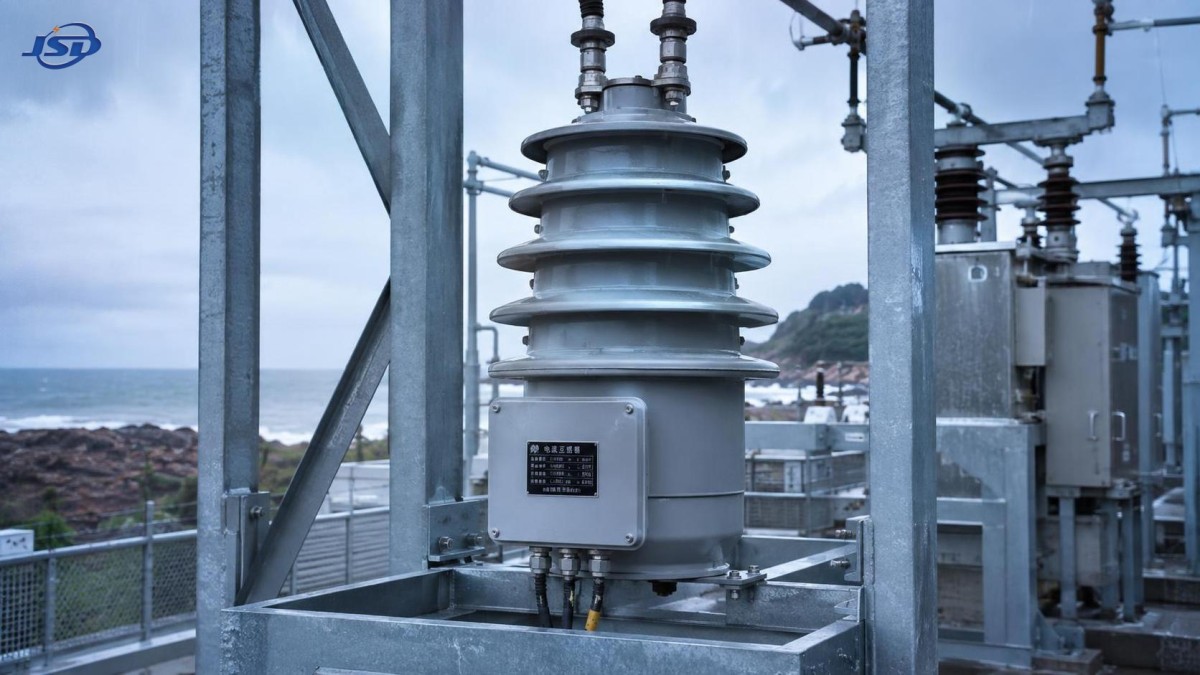

Comment spécifier des transformateurs de courant extérieurs pour les sites côtiers, pollués et humides

Comment spécifier des transformateurs de courant extérieurs pour les sites côtiers, pollués et humides

La sélection d’un transformateur de courant extérieur pour des environnements côtiers, pollués et humides exige davantage que la correspondance des tensions et courants nominaux. Les évaluateurs techniques doivent examiner les performances d’isolation, la résistance à la corrosion, la conception de l’étanchéité, la distance de fuite et la fiabilité de mesure à long terme dans des conditions d’exposition sévères.

L’objectif principal de recherche est d’obtenir des conseils pratiques de spécification : les lecteurs doivent identifier les exigences techniques qui empêchent les amorçages, la corrosion, l’infiltration d’humidité, la dérive de mesure et le remplacement prématuré dans les installations électriques exposées.

Pour les évaluateurs techniques, la question la plus importante n’est pas de savoir si un transformateur de courant extérieur peut fonctionner au départ. Il s’agit de savoir s’il restera précis, sûr et maintenable après des années d’exposition aux embruns salins, à la condensation, à la poussière, à la pluie et aux cycles thermiques.

Commencez par les contraintes environnementales, et non par les caractéristiques de la plaque signalétique

Un transformateur de courant extérieur doit être spécifié selon son environnement réel d’installation avant de sélectionner le rapport, la charge, la classe de précision ou le niveau d’isolation. L’exposition du site détermine les caractéristiques de conception essentielles plutôt qu’optionnelles.

Les emplacements côtiers combinent un air chargé de sel, une humidité élevée, des pluies poussées par le vent, une exposition aux ultraviolets et la corrosion. Ces facteurs peuvent attaquer la quincaillerie métallique, contaminer les surfaces isolantes et créer des chemins conducteurs augmentant le risque d’amorçage.

Les sites industriels pollués présentent des menaces différentes, mais tout aussi graves. La poussière de ciment, la poussière de charbon, les vapeurs chimiques, les particules d’engrais, la fumée et les contaminants métalliques peuvent s’accumuler sur l’isolation externe et retenir l’humidité sous la pluie ou le brouillard.

Les sites humides peuvent inclure des sous-stations en climat tropical, des tunnels, des ports, des installations de traitement de l’eau, des zones exposées aux inondations, des centrales hydroélectriques et des projets d’énergies renouvelables où des cycles quotidiens de condensation se produisent à l’intérieur des enveloppes extérieures.

Les évaluateurs techniques doivent demander des conditions de site documentées, notamment l’altitude, les températures maximale et minimale, la plage d’humidité, l’intensité des précipitations, la direction dominante du vent, le niveau de pollution, l’exposition au sel et les intervalles de maintenance prévus.

Ne supposez pas qu’un indice IP définit à lui seul l’aptitude environnementale. La protection contre les intrusions traite la pénétration dans l’enveloppe, tandis que le comportement à long terme de l’isolation et la résistance à la corrosion nécessitent des considérations supplémentaires relatives aux matériaux, à la géométrie, aux revêtements et aux essais.

Une spécification d’approvisionnement robuste distingue les équipements extérieurs abrités des équipements entièrement exposés. Un transformateur sous un auvent peut nécessiter une protection moins sévère qu’un appareil installé près du littoral sans protection physique.

Pour les projets côtiers, consignez la distance par rapport à la mer, la topographie, les régimes de vent et la fréquence de lavage. Les dépôts de sel peuvent rester importants à plusieurs kilomètres à l’intérieur des terres lorsque les vents dominants transportent des aérosols marins.

Pour les emplacements pollués, identifiez si la contamination est inerte, conductrice, acide, alcaline, huileuse ou hygroscopique. Les dépôts hygroscopiques sont particulièrement importants car ils absorbent l’humidité et réduisent la résistance d’isolement de surface.

Spécifiez la distance de fuite selon le niveau de pollution

La distance de fuite est l’un des critères de sélection les plus importants pour un transformateur de courant extérieur. Il s’agit du chemin le plus court le long d’une surface isolante entre des parties conductrices à des potentiels différents.

Lorsque la contamination et l’humidité se déposent sur un isolateur, sa surface peut devenir partiellement conductrice. Un chemin de fuite suffisamment long réduit le courant de fuite et abaisse la probabilité de cheminement ou d’amorçage.

Les évaluateurs techniques doivent aligner la distance de fuite sur la tension de réseau applicable, le matériau isolant, le niveau de pollution et la norme en vigueur. Les déclarations génériques d’« utilisation extérieure » ne remplacent pas une exigence explicitement formulée.

Les classifications IEC de pollution sont couramment utilisées pour définir la sévérité environnementale. Une pollution légère peut convenir à des sites ruraux propres, tandis que les classifications de pollution forte et très forte sont souvent appropriées pour les zones côtières et industrielles.

Demandez aux fournisseurs de fournir la distance de fuite totale en millimètres, la distance de fuite spécifique en millimètres par kilovolt et la méthode utilisée pour déterminer ces valeurs.

L’évaluation doit également prendre en compte le profil des ailettes, et pas seulement la valeur de fuite publiée. Des ailettes de forme appropriée contribuent à limiter les pontages par contamination, améliorent le lavage par la pluie et réduisent la formation de films humides continus.

Une géométrie d’ailettes alternées, un espacement suffisant et des profils de nervures inférieures bien conçus peuvent améliorer les performances en service sévère. Une géométrie médiocre peut rendre un chemin de fuite nominalement long moins efficace en pratique.

L’isolation composite offre souvent de bonnes performances hydrophobes lorsqu’elle est correctement conçue et fabriquée. L’eau tend à former des gouttelettes plutôt qu’un film conducteur continu, ce qui peut réduire les fuites de surface en présence de contamination humide.

Toutefois, le choix des matériaux doit être étayé par des preuves. Demandez des données de vieillissement, des informations sur la résistance aux ultraviolets, des détails sur le maintien de l’hydrophobicité ainsi que la documentation pertinente relative aux essais individuels ou de type pour le système d’isolation proposé.

La porcelaine peut également fonctionner de manière fiable dans des environnements difficiles, en particulier lorsque la robustesse mécanique et des pratiques de maintenance éprouvées sont prioritaires. Son état de surface, la qualité de son émaillage et sa stratégie de nettoyage exigent néanmoins une évaluation minutieuse.

Maîtrisez la corrosion à chaque interface exposée

La corrosion est souvent le premier signe visible d’une conception environnementale inadéquate, mais ses conséquences vont au-delà de l’apparence. Elle peut affaiblir la quincaillerie de montage, dégrader la continuité de mise à la terre, endommager les raccordements de bornes et compromettre l’étanchéité de l’enveloppe.

Pour les applications côtières, spécifiez des métaux et revêtements résistants à la corrosion pour tous les composants exposés. Cela inclut les châssis de base, boulons, rondelles, plages de raccordement, presse-étoupes, charnières, fixations, bornes de terre et plaques signalétiques.

L’acier galvanisé à chaud peut convenir à de nombreuses installations extérieures, mais l’épaisseur du revêtement, les arêtes coupées, les zones soudées et les trous percés sur site doivent être pris en considération. Les surfaces endommagées nécessitent des méthodes de réparation définies.

L’acier inoxydable peut offrir une meilleure résistance dans les environnements très salins, mais les nuances sont importantes. La compatibilité des matériaux doit également être examinée afin d’éviter la corrosion galvanique lorsque des métaux dissemblables restent électriquement connectés dans des conditions humides.

Les interfaces en aluminium et en cuivre exigent une attention particulière. Un placage approprié, des connecteurs compatibles, des composés de jonction lorsque cela est autorisé et un couple de serrage maîtrisé contribuent à réduire l’oxydation, l’échauffement et la dégradation électrochimique au fil du temps.

Spécifiez si les bornes nécessitent un étamage, un argentage ou un autre traitement de protection. La surface de contact requise doit être compatible avec le matériau du conducteur et la charge électrique prévue.

Les systèmes de peinture ne doivent pas être évalués sur la seule base de leur couleur. Demandez le type de revêtement, l’épaisseur du film sec, la méthode de préparation de surface, les performances d’adhérence, les essais au brouillard salin et les instructions de réparation en cas de dommages pendant le transport ou l’installation.

Les surfaces d’étanchéité méritent un examen tout aussi attentif. Une enveloppe résistante à la corrosion est inefficace si les joints de brides, plaques de presse-étoupes, couvercles d’inspection et interfaces boulonnées créent des pièges à eau ou permettent une infiltration d’eau par capillarité.

Le drainage doit être intégré à la conception de l’ensemble. Les surfaces horizontales, fixations encastrées, joints non étanchés et cavités inaccessibles peuvent retenir de l’eau salée ou de la condensation, accélérant la corrosion là où les inspections sont difficiles.

Évaluez les risques liés à l’étanchéité, à la condensation et à l’humidité interne

L’eau pénétrant dans l’enveloppe d’un transformateur de courant extérieur peut affecter la résistance d’isolement, l’état des bornes, les circuits secondaires et la fiabilité de mesure. La maîtrise de l’humidité exige donc un examen complet au niveau du système.

Définissez d’abord l’exposition attendue : précipitations, lavage à grande eau, pulvérisation directe, risque d’immersion, condensation, eau d’inondation ou cycles de température répétés. Chaque condition peut nécessiter une stratégie de protection et une construction d’enveloppe différentes.

Un indice IP approprié doit être choisi pour l’installation physique. Toutefois, un indice plus élevé ne résout pas automatiquement la condensation, car des enveloppes étanches peuvent emprisonner de l’air humide lors de l’assemblage ou de la maintenance.

Les variations quotidiennes de température entraînent des variations de pression interne. L’air chaud se dilate et s’échappe par de petits interstices, puis l’air plus froid attire l’humidité vers l’intérieur. Cet effet de « respiration » peut créer de la condensation même en l’absence de fuite apparente.

Demandez si la conception utilise des évents d’équilibrage de pression, des membranes respirantes, des chauffages anti-condensation, des dessiccants, des chemins de drainage ou des compartiments étanches. La meilleure option dépend du volume de l’enveloppe et de l’accès pour la maintenance.

Les boîtes à bornes secondaires exigent une attention particulière, car elles contiennent le câblage basse tension utilisé pour la protection, le comptage et la surveillance. L’humidité au niveau de ces bornes peut provoquer des signaux parasites, de la corrosion et une défaillance d’isolation.

Spécifiez le matériau du joint, la méthode de compression du joint, le type de presse-étoupe, l’orientation d’entrée des câbles et le drainage de la boîte à bornes. Les presse-étoupes avec entrée par le bas peuvent contribuer à empêcher le cheminement de l’eau, à condition que le rayon de courbure et l’accès à l’installation restent pratiques.

Pour les installations exposées, demandez confirmation que les couvercles de boîtes à bornes restent sécurisés sous l’effet des vibrations, du vent et des opérations de maintenance répétées. Une quincaillerie captive et des exigences de couple clairement définies réduisent le risque d’erreurs de réétanchéification.

Lorsque le transformateur de courant est installé dans une solution de distribution compacte, la coordination entre l’enveloppe et la protection du transformateur de mesure est essentielle. Lasous-station compacte de type européen peut être configurée avec des structures fermées et isolées ainsi que des matériaux d’enveloppe adaptés aux projets extérieurs.

Protégez la précision de mesure et les performances de protection

La durabilité environnementale est importante, car un transformateur de courant n’est pas simplement un composant mécanique. Il fournit le signal de courant utilisé par les compteurs, relais, systèmes de gestion de l’énergie et dispositifs de protection.

Spécifiez le courant primaire nominal selon la charge prévue, le niveau de défaut et les extensions futures. Évitez de sélectionner un rapport uniquement sur la base du courant de fonctionnement normal lorsque les études de défaut ou la coordination de protection exigent des performances différentes.

Pour les circuits de comptage, définissez la classe de précision requise et la charge nominale. La charge réellement connectée comprend les compteurs, relais, transducteurs, la résistance des câbles, les borniers et tout équipement de surveillance futur.

Pour les circuits de protection, définissez la classe de protection applicable, le facteur limite de précision, les exigences de point de coude lorsque pertinent et les performances en courant de défaut. Les relais de protection peuvent fonctionner incorrectement si le transformateur sature avant les conditions de défaut prévues.

Les conditions environnementales peuvent affecter indirectement la précision. Des bornes corrodées, des boîtes secondaires humides, des connexions desserrées et une isolation détériorée peuvent introduire des signaux peu fiables ou augmenter la résistance du circuit au cours de la durée de vie de l’équipement.

Demandez des noyaux secondaires distincts lorsque les fonctions de comptage et de protection ont des exigences de précision différentes. La combinaison de fonctions incompatibles sur un même noyau peut créer des compromis évitables en matière de performances et de flexibilité d’essai.

Les marquages des bornes secondaires doivent être permanents, lisibles et résistants à l’exposition aux ultraviolets et à la corrosion. Une identification claire de la polarité est essentielle pour le comptage transactionnel, la protection différentielle, la protection directionnelle et les essais de mise en service.

La spécification doit indiquer le courant thermique de courte durée, la tenue au courant dynamique, le facteur de courant thermique permanent nominal et la durée des défauts du réseau. Ces valeurs doivent refléter l’étude réelle du réseau, et non des hypothèses génériques de catalogue.

Pour les sites d’énergies renouvelables, tenez compte de l’inversion du flux de puissance, de la production fluctuante, du contenu harmonique et des exigences de surveillance à distance. Les configurations modernes de comptage et de protection imposent souvent des exigences supplémentaires en matière de sélection des noyaux et de conception du câblage.

Demandez des preuves d’essai adaptées aux risques du site

Les évaluateurs techniques ne doivent pas se fier exclusivement aux déclarations de conformité. Demandez des rapports d’essai, des plans, des détails sur les matériaux, des enregistrements qualité et une confirmation claire des exigences applicables au transformateur de courant extérieur proposé.

La documentation des essais individuels doit confirmer le rapport, la polarité, les performances d’isolation, la résistance des enroulements lorsque applicable et la vérification de précision. Les preuves d’essais de type doivent étayer la tenue diélectrique, l’échauffement, le comportement au court-circuit et les performances mécaniques.

Pour un service côtier sévère, les preuves d’essais au brouillard salin ou à la pulvérisation saline peuvent être utiles pour les pièces métalliques et revêtements exposés. Vérifiez la durée d’essai, les critères d’acceptation, la norme d’essai et si les matériaux testés correspondent aux matériaux de production.

Les performances en environnement pollué doivent être étayées par des calculs de distance de fuite et une documentation de conception de l’isolation. Lorsque l’application est exceptionnellement sévère, examinez si des essais de pollution artificielle ou une qualification supplémentaire spécifique au site sont appropriés.

Les affirmations de protection contre les intrusions doivent identifier l’ensemble protégé, et non simplement un composant placé à l’intérieur. Une boîte à bornes étanche ne garantit pas le même niveau de protection pour l’ensemble complet du transformateur de courant installé.

Les contrôles qualité en usine doivent inclure l’inspection des matériaux entrants, la traçabilité, les contrôles dimensionnels, la vérification de l’étanchéité, le contrôle du couple de serrage et l’inspection finale. Ces contrôles sont importants, car de petits défauts d’assemblage peuvent devenir des défaillances majeures sur site.

Examinez la gestion par le fournisseur des produits non conformes et des actions correctives. Une qualité de production constante est particulièrement importante pour les grands projets où plusieurs unités doivent fonctionner de manière identique dans différents emplacements extérieurs.

La certification peut renforcer la confiance, mais elle ne remplace pas l’examen d’ingénierie. La gestion de la qualité fondée sur ISO, l’alignement sur IEC et les homologations régionales pertinentes doivent être considérés comme des éléments de preuve complémentaires dans l’évaluation technique complète.

Transformez les conditions du site en une spécification d’approvisionnement claire

Une spécification pratique doit convertir les risques environnementaux en exigences mesurables. Elle donne aux fournisseurs une base commune pour établir leurs devis et permet aux évaluateurs de comparer des offres techniquement équivalentes plutôt que des descriptions marketing.

Commencez par les données du réseau : tension maximale, fréquence, courant nominal, courant continu maximal, courant de court-circuit, durée de défaut, niveau d’isolation, schéma de mise à la terre et fonctions de comptage ou de protection requises.

Indiquez ensuite les données environnementales : altitude d’installation, plage de température ambiante, humidité, classification de pollution, distance de la côte, exposition au sel, précipitations, vent, rayonnement solaire, risque d’inondation et durée de service prévue.

Définissez explicitement les exigences d’isolation, notamment la distance de fuite minimale, le matériau des ailettes, le type d’isolation, les niveaux de tenue et les exigences de résistance aux ultraviolets, de résistance au cheminement et de performances en pollution humide lorsque nécessaire.

Définissez séparément les exigences de résistance à la corrosion. Incluez les matériaux structurels acceptables, les systèmes de revêtement, les nuances d’acier inoxydable le cas échéant, le placage des bornes, le traitement des fixations, les dispositions de mise à la terre et les restrictions relatives aux combinaisons de métaux incompatibles.

Pour la protection contre l’humidité, spécifiez l’indice IP de l’enveloppe, la configuration de la boîte à bornes, les exigences relatives aux joints, les entrées de câble, le drainage, les dispositions anti-condensation et si le transformateur sera installé dans un compartiment extérieur protégé.

Indiquez clairement toutes les exigences électriques : rapport de transformation, nombre de noyaux, classe de précision, charge nominale, classe de protection, courant thermique de courte durée, courant de tenue dynamique, facteur thermique et disposition des bornes secondaires.

Exigez la soumission de plans indiquant les dimensions hors tout, les points de montage, l’orientation des bornes, les dégagements, les directions d’entrée des câbles, le poids, les dispositions de levage et les exigences d’accès. Une mauvaise intégration physique peut retarder l’installation même lorsque les caractéristiques électriques sont correctes.

Enfin, définissez les livrables documentaires. Ils doivent inclure les plans, fiches techniques, certificats d’essai, instructions d’installation, conseils de maintenance, recommandations relatives aux pièces de rechange, conditions de garantie et étiquettes d’identification adaptées à l’environnement d’installation.

Utilisez une méthode d’évaluation fondée sur les risques avant l’attribution de la commande

Le prix initial le plus bas ne représente pas nécessairement le coût de projet le plus faible. Les défaillances prématurées des transformateurs extérieurs peuvent entraîner un risque d’interruption, l’indisponibilité des relais, un comptage imprécis, des coûts de main-d’œuvre d’urgence et des travaux d’accès difficiles.

Évaluez les devis à l’aide de critères pondérés plutôt qu’avec une simple liste de contrôle de conformité. L’aptitude environnementale, les performances électriques, les preuves d’essai, les contrôles de fabrication, la fiabilité des livraisons, l’assistance de service et le coût du cycle de vie doivent chacun recevoir une importance définie.

Distinguez les exigences obligatoires des caractéristiques préférées. La distance de fuite minimale, le niveau d’isolation, la classe de précision, la tenue au court-circuit et la protection contre la corrosion doivent être traités comme des éléments de conformité non négociables pour les sites sévères.

Clarifiez les dérogations dès le début. Si un fournisseur propose un matériau isolant alternatif, une protection d’enveloppe réduite, une disposition de bornes différente ou une qualité de revêtement inférieure, exigez une justification d’ingénierie documentée avant toute comparaison commerciale.

Tenez compte des réalités de maintenance. Dans les sous-stations éloignées, les installations proches du large, les ports, les centrales solaires et les complexes industriels, le nettoyage ou le remplacement périodique peut être coûteux et perturber l’exploitation.

Une conception qui tolère des intervalles de nettoyage plus longs et conserve sa précision en présence de contamination peut offrir une valeur substantielle sur le cycle de vie. Cela est particulièrement vrai lorsque l’accès du personnel exige des interruptions, des autorisations, des équipements de levage ou des procédures de sécurité spécialisées.

Les pratiques d’installation doivent également soutenir la conception sélectionnée. Maintenez les boîtes secondaires correctement étanches, utilisez des presse-étoupes compatibles, respectez les dégagements requis, appliquez les valeurs de couple spécifiées et protégez les surfaces exposées après les modifications sur site.

La mise en service doit inclure des contrôles d’isolation, la vérification du rapport et de la polarité, des essais de continuité des circuits secondaires, l’inspection de la mise à la terre, la confirmation du couple des bornes et l’examen des connexions de protection et de comptage avant mise sous tension.

Conclusion : spécifiez selon l’exposition réellement présente

Pour les sites côtiers, pollués et humides, un transformateur de courant extérieur fiable doit être sélectionné comme un système environnemental et électrique, et non comme un composant standard de catalogue présentant un rapport de courant correspondant.

Les spécifications les plus solides traitent de la sévérité de la pollution, de la distance de fuite, de la géométrie de l’isolation, de la résistance à la corrosion, de l’étanchéité, de la maîtrise de la condensation, de la protection des bornes secondaires, des exigences de précision, des performances en défaut et de preuves d’essai vérifiables.

Les évaluateurs techniques doivent privilégier les exigences mesurables fondées sur le site, la documentation des fournisseurs et le risque sur le cycle de vie. Cette approche réduit l’ambiguïté lors de l’approvisionnement et améliore la probabilité de performances stables de comptage et de protection tout au long de la durée de service.

Lorsque ces exigences sont définies avant la sélection du fournisseur, les installations extérieures peuvent rester sûres, précises et durables malgré les embruns salins, la contamination industrielle, les pluies persistantes, une humidité élevée et des conditions de maintenance exigeantes.
