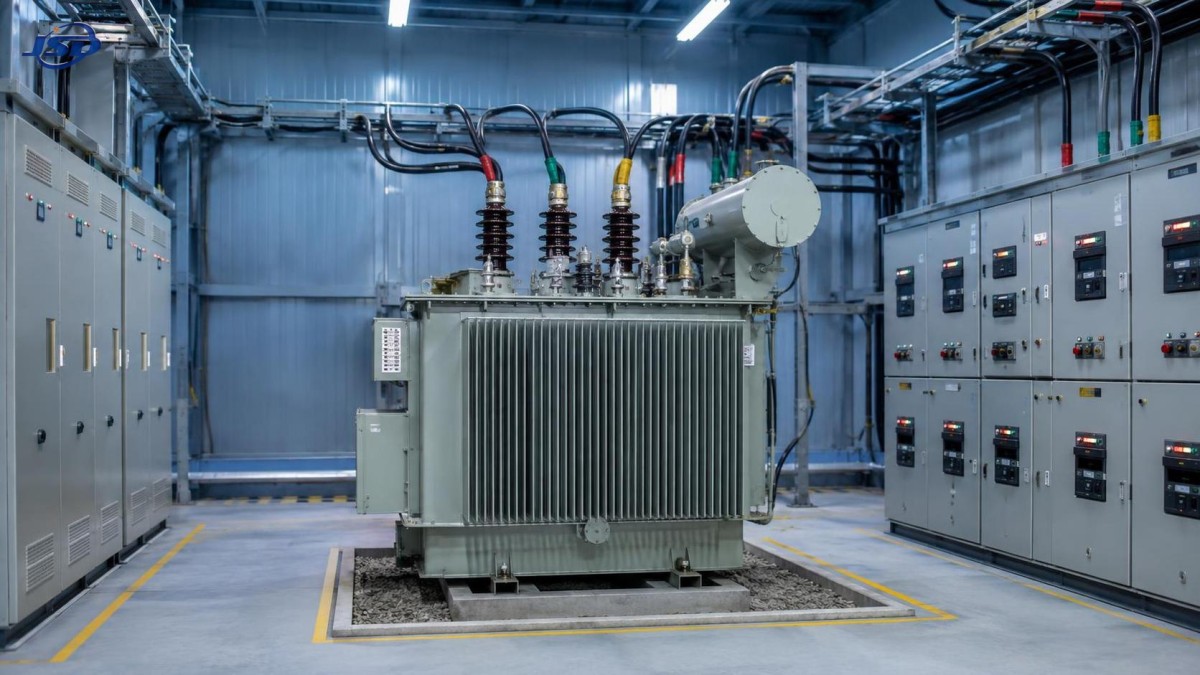

Où les transformateurs triphasés à alliage amorphe s’intègrent dans les systèmes de distribution commerciaux

Une installation commerciale connaît rarement ses pics de demande électrique à un moment opportun. Une tour de bureaux peut commencer son cycle de démarrage matinal alors que les équipements CVC fonctionnent déjà ; un centre commercial peut fonctionner de longues heures avec l'éclairage et la réfrigération assurant la charge de base ; un bâtiment logistique peut maintenir les commandes, les chargeurs et les systèmes de sécurité pendant la nuit. Dans ces contextes, le transformateur reste sous tension même lorsqu'une grande partie de la charge en aval est faible.

C'est dans ce profil d'exploitation qu'untransformateur triphasé à alliage amorphe peut être particulièrement adapté. Sa principale valeur n'est pas de résoudre tous les problèmes de distribution, mais de réduire les pertes à vide dans les systèmes qui restent sous tension pendant de longues périodes. Il constitue souvent un bon choix pour le transformateur de distribution principal ou secondaire alimentant des charges commerciales caractérisées par de longues heures de fonctionnement annuelles, des exigences de tension stables et des périodes creuses significatives. La décision dépend néanmoins du profil de charge, de l'emplacement du transformateur, de la planification de capacité, des conditions harmoniques et des exigences de continuité.

La première question est de savoir combien de temps le transformateur reste sous tension à faible charge

Les équipements de distribution commerciale sont fréquemment sélectionnés en fonction de la demande de pointe : la charge CVC maximale attendue, la demande des ascenseurs, des équipements de cuisine, des pompes, des bornes de recharge ou de l'extension des locataires. Ce pic est important, mais il ne représente qu'une partie du profil d'exploitation. Un transformateur consomme également de l'énergie lorsqu'il est sous tension et que la charge en aval est faible. Ces pertes à vide se produisent en continu tant que le transformateur est raccordé à l'alimentation.

Les noyaux en alliage amorphe sont conçus pour réduire les pertes dans le noyau par rapport aux matériaux de noyau conventionnels. Ils sont donc généralement les plus pertinents lorsqu'un transformateur reste sous tension pendant de nombreuses heures chaque jour, y compris la nuit, les week-ends, les jours fériés et les périodes d'occupation partielle. Cette technologie mérite donc d'être évaluée dans les systèmes commerciaux ayant un calendrier de mise sous tension relativement constant, même si la charge réelle varie à la hausse et à la baisse.

Un bâtiment entièrement arrêté en dehors des heures de travail peut présenter un bilan de valeur différent de celui d'un site qui doit maintenir en permanence la sécurité, la réfrigération, le support informatique, les auxiliaires de protection incendie, l'éclairage des parties communes ou les commandes critiques. La comparaison utile ne se résume pas à « commercial contre industriel ». Il s'agit de la relation entre la durée de mise sous tension, la charge moyenne, la charge de pointe et la durée de service prévue.

Où il s'intègre généralement dans une configuration de distribution commerciale

Le point d'installation le plus pratique se situe souvent à l'interface entre l'alimentation du réseau public ou moyenne tension et le système de distribution basse tension du bâtiment. Selon la configuration du projet, il peut s'agir d'un transformateur sur socle à l'extérieur, d'une unité dans un local de transformateur dédié ou d'un équipement alimentant un tableau principal. Une unité triphasée convient lorsque le système en aval alimente des charges triphasées équilibrées ainsi que des circuits de dérivation monophasés.

Plusieurs contextes d'application justifient généralement un examen plus approfondi :

• Bureaux et bâtiments à usage mixte : Ces sites présentent de longues périodes de mise sous tension, une occupation variable et des charges électriques importantes dans les parties communes. Le transformateur peut rester sous tension bien au-delà de l'activité normale des locataires.
• Centres commerciaux et supermarchés : L'éclairage, la réfrigération, la ventilation, les systèmes de point de vente et les charges de sécurité peuvent maintenir le système de distribution sous tension pendant de longues périodes. Les charges peuvent également être plus faibles la nuit plutôt que totalement absentes.
• Hôtels et établissements commerciaux liés aux soins de santé : Les services aux clients, les zones de circulation, le pompage, le refroidissement et les charges de support opérationnel créent un profil de demande de longue durée. La planification de la fiabilité est généralement aussi importante que la réduction des pertes.
• Entrepôts et installations logistiques : Même lorsque l'activité d'expédition varie, l'éclairage, les zones de recharge, les commandes, les équipements de communication et les systèmes de sécurité peuvent maintenir une charge de base continue.
• Zones de support informatique et de communication dans des propriétés plus vastes : Ces espaces peuvent nécessiter une alimentation stable même lorsque le reste du bâtiment est faiblement chargé. La configuration du transformateur doit être soigneusement coordonnée avec la conception de l'alimentation de secours.
• Bâtiments municipaux et de soutien aux infrastructures : Les stations, dépôts de service, bâtiments de soutien au pompage et installations publiques peuvent combiner de longues périodes sous tension avec une utilisation quotidienne variable.

Cette technologie peut également être utilisée dans des campus industriels et commerciaux, mais le profil de charge mérite un examen plus détaillé. Une installation de procédé avec une charge de transformateur constamment élevée peut privilégier les performances thermiques, la coordination d'impédance, le comportement au démarrage des moteurs et la tenue aux courts-circuits, en plus des pertes à vide. La construction à noyau amorphe ne remplace pas ces vérifications.

Ne considérez pas la réduction des pertes à vide comme une règle de sélection complète

Une erreur fréquente consiste à choisir uniquement en supposant que des pertes dans le noyau plus faibles font automatiquement d'un transformateur la meilleure option commerciale. Les pertes à vide sont importantes, notamment pour les équipements constamment sous tension, mais elles ne représentent qu'une partie des pertes totales d'exploitation. Les pertes en charge augmentent avec le courant et sont influencées par la conception des conducteurs, la température des enroulements et la charge réelle. Un transformateur alimentant un local électrique fortement chargé peut devoir être évalué différemment d'un transformateur soutenant un bloc commercial faiblement chargé.

L'examen des achats doit distinguer les deux composantes de pertes et les comparer à la durée de charge prévue du site. Il doit également déterminer si la puissance nominale proposée laisse une marge raisonnable de croissance sans être si surdimensionnée que le transformateur passe la majeure partie de sa durée de vie à très faible charge. Le surdimensionnement est parfois choisi comme moyen simple d'accueillir de futurs locataires ou des équipements supplémentaires, mais il peut accroître le coût d'investissement et maintenir des pertes sous tension évitables pendant des années.

Une meilleure approche consiste à établir un profil de charge réaliste. Recueillez des données de demande par intervalle lorsqu'un système existant est modernisé. Pour une nouvelle installation, construisez l'estimation à partir des charges raccordées, des hypothèses de foisonnement, des horaires d'exploitation et des étapes d'extension connues. Distinguez ensuite les charges essentielles en permanence de celles qui n'apparaissent que pendant les pics d'activité commerciale.

Questions permettant de déterminer si l'application est adaptée

• Le transformateur restera-t-il sous tension en continu, ou certaines sections de l'installation pourront-elles être isolées après les heures d'ouverture ?
• À quelle fréquence la demande réelle reste-t-elle bien inférieure à la puissance nominale proposée du transformateur ?
• La capacité est-elle ajoutée pour une charge définie à court terme, ou seulement par précaution ?
• Les aménagements des locataires, la recharge de véhicules électriques, des équipements CVC plus importants ou la réfrigération ajouteront-ils ultérieurement une demande significative ?
• Existe-t-il des charges non linéaires telles que des variateurs de vitesse, des équipements UPS, des pilotes LED ou des charges informatiques importantes ?
• La configuration de distribution exige-t-elle une plage d'impédance particulière pour coordonner les dispositifs de protection et les niveaux de courant de défaut ?

Ces questions empêchent le processus de sélection de devenir une simple comparaison de matériaux sans contexte système. Elles aident également à déterminer si un transformateur plus grand, plusieurs unités plus petites ou une capacité échelonnée correspondraient mieux au mode de fonctionnement réel de la propriété.

La qualité de tension et les harmoniques nécessitent toujours une attention distincte

Les installations commerciales utilisent de plus en plus de charges électroniques. Les variateurs de fréquence commandent les pompes et les ventilateurs ; les systèmes UPS soutiennent les équipements sensibles ; l'éclairage LED utilise des pilotes électroniques ; les chargeurs et les alimentations ajoutent du courant non linéaire au réseau. Un noyau en alliage amorphe ne supprime pas la nécessité d'évaluer les harmoniques, la charge du neutre, la distorsion de tension ou l'échauffement provoqué par ces charges.

Avant de finaliser le transformateur, l'équipe de conception doit identifier la proportion attendue de charges non linéaires et le spectre harmonique probable. La spécification pertinente du transformateur peut devoir traiter l'échauffement des enroulements, les exigences de déclassement, les considérations de blindage ou électrostatiques, la capacité du neutre et la coordination avec les équipements d'atténuation des harmoniques. La bonne réponse dépend du site plutôt que d'une désignation générique.

Les systèmes entraînés par moteur nécessitent un autre examen pratique. Les ascenseurs, les grandes centrales de traitement d'air, les refroidisseurs, les pompes, les compresseurs et les équipements de protection incendie peuvent introduire des demandes de démarrage ou transitoires. Le transformateur doit assurer des performances de tension acceptables lors de ces événements, tandis que les dispositifs de protection en aval doivent continuer à être correctement coordonnés. Un transformateur qui semble efficace dans une comparaison de base peut entraîner des problèmes d'exploitation si la conception ignore les conditions de démarrage et la chute de tension des départs.

Utilisez le transformateur dans le cadre d'un plan de continuité, et non comme une amélioration d'efficacité isolée

Les systèmes de distribution commerciale doivent souvent répondre aux interruptions du réseau public ainsi qu'à la consommation énergétique quotidienne. Le transformateur fournit l'alimentation normale ; il ne fournit pas d'alimentation de secours lors d'une panne. Lorsque la continuité est requise, le chemin de distribution normal doit être coordonné avec la production d'urgence, la commutation de transfert, les tableaux de charges essentielles et tout système d'alimentation sans interruption.

Par exemple, une propriété peut placer les auxiliaires de sécurité des personnes, les communications critiques, certaines charges de réfrigération, les systèmes de sécurité, les pompes de relevage ou les serveurs critiques pour l'activité sur un jeu de barres essentiel. Dans ce cas, la puissance nominale du transformateur et la topologie de distribution doivent être examinées avec la capacité du générateur, la tension du générateur, la séquence de transfert et la charge par paliers prévue. L'objectif est d'éviter de supposer que chaque charge normale peut ou doit être alimentée par la source d'urgence.

Lorsqu'une production de secours fait partie de la conception, ungroupe électrogène diesel de type ouvert peut être envisagé pour des configurations de secours industrielles, commerciales, agricoles ou liées à la construction où une installation en local technique est appropriée. La configuration disponible comprend une sortie triphasée à quatre fils, une option 50Hz ou 60Hz, une excitation sans balais, une régulation électronique et une compatibilité ATS en option. Sa plage de puissance principale indiquée est de 50kVA–500kVA, avec une puissance de secours de 55kVA–550kVA. Ces valeurs doivent être adaptées à la charge essentielle définie plutôt qu'à la puissance nominale totale du transformateur en service normal.

La coordination entre le générateur et le transformateur exige également une attention aux niveaux de défaut, au schéma de mise à la terre, à la commutation du neutre le cas échéant, au comportement d'appel de courant et aux réglages de protection. Un générateur de secours peut être correctement dimensionné en kVA tout en offrant de mauvaises performances si de grands démarrages de moteurs, la mise sous tension du transformateur ou un transfert mal séquencé provoquent des perturbations excessives de tension ou de fréquence. Les charges critiques doivent être priorisées et démarrées dans un ordre planifié lorsque l'application l'exige.

Les conditions d'installation peuvent modifier le choix pratique

Les locaux de transformateurs ne sont pas des espaces interchangeables. Les installations intérieures peuvent être limitées par la ventilation, la séparation coupe-feu, les voies d'accès, les limites de bruit, les dégagements de maintenance et la nécessité de protéger l'équipement contre les infiltrations d'eau. Les installations extérieures introduisent d'autres préoccupations : température ambiante, adéquation de l'enveloppe, exposition à la corrosion, drainage, contrôle des accès et protection contre les véhicules.

Le matériau du noyau n'élimine pas ces conditions de site. Un transformateur axé sur l'efficacité nécessite toujours un environnement de refroidissement adapté et suffisamment d'espace pour l'inspection, les travaux de raccordement des câbles et l'isolement en sécurité. Le niveau sonore doit également être pris en compte lorsque le transformateur se trouve à proximité de bureaux, de résidences, de chambres d'hôtel ou de zones publiques occupées. Les problèmes de bruit sont plus faciles à traiter lors de la planification de l'implantation qu'après la construction du local électrique autour de l'équipement installé.

Dans une configuration à plusieurs transformateurs, la séparation physique et le cheminement de la distribution méritent une attention particulière. Le système peut utiliser des transformateurs distincts pour différentes zones de locataires, un transformateur dédié aux charges sensibles ou des unités en parallèle pour répondre aux objectifs de capacité et de maintenance. Chaque approche a des implications pour le partage de charge, la protection, les couplages de barres, le courant de défaut et la capacité à maintenir une partie du bâtiment sous tension pendant les travaux planifiés.

Un examen pratique avant de spécifier l'unité

La manière la plus fiable de décider où un transformateur triphasé à alliage amorphe doit être installé consiste à commencer par le schéma unifilaire et le tableau des charges, puis à vérifier la proposition par rapport au comportement réel d'exploitation. Confirmez la tension primaire et secondaire, la fréquence, le groupe vectoriel si requis, la puissance nominale en kVA, l'impédance, la configuration des prises, les exigences d'isolation et de refroidissement, le type d'installation ainsi que les règles électriques locales applicables. Il ne s'agit pas de détails administratifs ; chacun influe sur la compatibilité avec les appareillages, les câbles, les protections et les procédures d'exploitation.

Ensuite, identifiez la courbe de charge prévue. Une installation présentant une charge de base faible mais persistante et des pics périodiques peut bénéficier d'une stratégie de capacité différente de celle d'un site qui reste fortement chargé pendant toute la durée de production ou d'activité commerciale. Vérifiez les hypothèses de demande à l'aide des données disponibles plutôt que de vous fier uniquement aux totaux de charges raccordées. La charge raccordée peut dépasser considérablement la charge simultanée en fonctionnement, tandis qu'un nouveau locataire à forte demande peut rendre une ancienne estimation obsolète.

Enfin, examinez la maintenabilité. Les équipements de distribution doivent être sélectionnés en prévoyant un accès réaliste pour l'inspection, le nettoyage, les contrôles infrarouges, le resserrage des connexions et les essais futurs. Un transformateur techniquement adapté installé dans un local inaccessible peut transformer un entretien courant en une interruption perturbatrice. Lorsque les exigences de continuité sont élevées, prévoyez les points d'isolement et les configurations de sectionnement avant la construction, et non après qu'un défaut a révélé la limitation.
