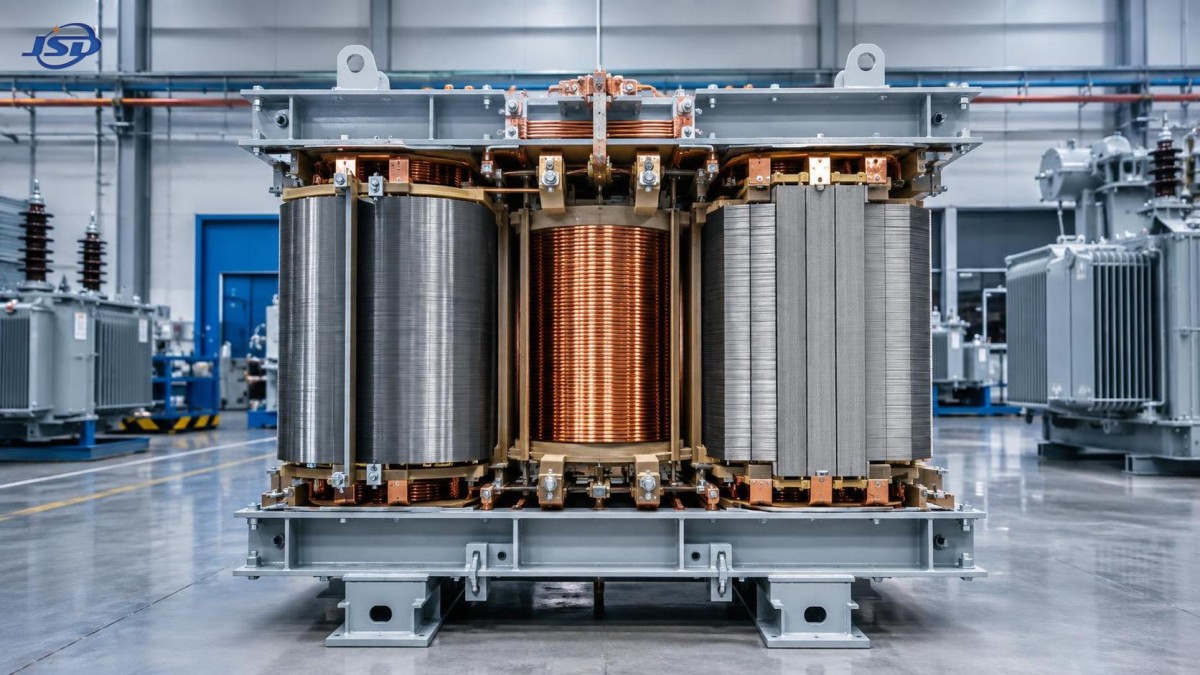

Pourquoi les noyaux en alliage amorphe offrent des pertes à vide plus faibles que l'acier au silicium

Un transformateur à alliage amorphe à faibles pertes réduit les pertes à vide principalement parce que le matériau de son noyau nécessite moins d'énergie pour inverser la direction magnétique à chaque cycle de courant alternatif. La différence commence au niveau atomique. L'acier au silicium possède une structure cristalline ordonnée, tandis que l'alliage amorphe est rapidement solidifié sous forme d'un ruban mince avant que les cristaux puissent se former. Ses atomes restent dans une disposition désordonnée, ce qui confère au matériau une résistance bien moindre aux aimantations et désaimantations répétées.

Les pertes à vide existent dès qu'un transformateur est sous tension, même lorsque son côté secondaire fournit une charge faible ou nulle. Elles sont donc principalement déterminées par le noyau, la tension appliquée, la fréquence, la densité de flux magnétique, l'état du matériau et la qualité d'assemblage du noyau. La résistance des enroulements a peu d'influence sur cette catégorie de pertes. Une comparaison entre l'alliage amorphe et l'acier au silicium doit par conséquent porter sur le comportement magnétique plutôt que sur la seule puissance nominale.

Le mouvement des domaines magnétiques nécessite moins d'énergie

Les matériaux ferromagnétiques contiennent des domaines magnétiques : de petites régions dont les moments magnétiques sont alignés en interne. Lorsqu'une tension alternative est appliquée à un enroulement de transformateur, le flux du noyau change de direction à chaque demi-cycle. Les parois des domaines se déplacent et l'orientation des domaines tourne en réponse. L'énergie dépensée dans ce processus répété devient une perte par hystérésis.

L'acier au silicium à grains orientés est conçu pour guider efficacement le flux magnétique dans le sens de laminage. Il reste un matériau de noyau de transformateur efficace, en particulier lorsque la résistance mécanique, les méthodes de traitement établies et une géométrie de noyau compacte sont importantes. Toutefois, ses grains cristallins, ses joints de grains et son anisotropie cristalline créent des obstacles au mouvement des domaines. L'inversion de l'aimantation exige un champ magnétique mesurable, représenté par la surface délimitée par la boucle d'hystérésis du matériau.

L'alliage amorphe ne possède ni réseau cristallin à longue portée ni joints de grains conventionnels. L'absence de structure cristalline régulière réduit l'anisotropie magnétocristalline, de sorte que les domaines magnétiques rencontrent moins d'obstacles structurels fixes lors de leur réorientation. Sa boucle d'hystérésis est donc étroite. Une surface de boucle plus faible signifie moins d'énergie dissipée par cycle d'aimantation, réduisant directement la composante hystérésis des pertes à vide.

Cette propriété du matériau est particulièrement importante car un transformateur de distribution peut rester sous tension pendant la majeure partie de sa durée de service. Les pertes en charge augmentent et diminuent avec le courant, tandis que les pertes du noyau persistent tant que la tension nominale est présente. Une réduction modeste d'une perte continue peut donc avoir une importance opérationnelle sur de longues périodes de mise sous tension.

Les rubans minces limitent les courants de Foucault circulants

Les pertes du noyau comprennent également les pertes par courants de Foucault. La variation du flux induit des tensions dans le matériau conducteur du noyau lui-même. Ces tensions entraînent des courants circulants locaux, dont l'échauffement résistif consomme de l'énergie. Les pertes par courants de Foucault sont fortement influencées par l'épaisseur des tôles, la résistivité électrique, la fréquence et la densité de flux.

Les noyaux en acier au silicium sont assemblés à partir de tôles isolées afin d'interrompre ces trajets de courant. Cette approche est efficace, mais les feuilles individuelles sont nettement plus épaisses que le ruban métallique amorphe. L'alliage amorphe est couramment fabriqué sous forme de bande très mince, puis revêtu d'une couche isolante et enroulé pour former un noyau. La faible dimension à travers le ruban limite fortement la surface disponible pour les boucles de courant induit.

La composition de l'alliage amorphe présente également une résistivité électrique comparativement élevée. Associée à l'épaisseur du ruban, cette propriété réduit la composante des courants de Foucault sans dépendre uniquement de l'isolation interlaminaire. Il en résulte un avantage au niveau du matériau, plutôt qu'une amélioration obtenue uniquement en modifiant la configuration externe d'un transformateur.

Aucun de ces effets ne doit être considéré isolément. Un matériau à faible hystérésis peut néanmoins subir des pertes inutiles par courants de Foucault si l'isolation du ruban est endommagée ou si des ponts conducteurs sont introduits lors de l'assemblage du noyau. À l'inverse, de simples tôles minces ne produisent pas le comportement à faible hystérésis associé au métal amorphe. La réduction des pertes à vide provient de la combinaison d'un faible comportement coercitif, d'une résistivité élevée et d'un ruban isolé très mince.

La densité de flux modifie la comparaison

L'alliage amorphe n'est normalement pas sélectionné en remplaçant simplement l'acier au silicium par une masse équivalente de matériau. Sa densité de flux de saturation est inférieure à celle des nuances courantes d'acier électrique. Afin d'éviter de s'approcher de la saturation à la tension nominale, la conception du transformateur utilise souvent une section efficace de noyau plus importante ou fonctionne à une densité de flux plus faible. Cette géométrie affecte l'allocation de la fenêtre du noyau, les dimensions des enroulements, la disposition de la cuve, le comportement acoustique et la masse totale.

C'est une source fréquente de comparaisons trompeuses. Un noyau plus petit en acier au silicium et un noyau amorphe plus grand peuvent avoir la même puissance nominale, mais leurs densités de flux, leurs courants d'excitation et leurs contraintes de fabrication peuvent différer. Comparer les valeurs de pertes uniquement à la puissance nominale du transformateur en kVA masque la base réelle de conception. La comparaison pertinente porte sur des transformateurs complets testés avec la même forme d'onde de tension, la même fréquence, la même position de prise, les mêmes conditions de température et la même méthode d'essai applicable.

La sensibilité à la tension mérite également une attention particulière. Le flux du noyau est approximativement proportionnel à la tension appliquée divisée par la fréquence. Une surtension prolongée, un fonctionnement à basse fréquence ou une distorsion harmonique de la tension peuvent augmenter le flux de crête et accroître les pertes d'excitation. Les conceptions amorphes étant souvent optimisées autour d'une densité de flux nominale contrôlée, les conditions de tension sur site doivent être prises en compte plutôt que supposées idéales.

Les harmoniques n'affectent pas tous les mécanismes de perte de la même manière. Les composantes de flux à fréquence plus élevée tendent à accroître les effets des courants de Foucault, tandis que les crêtes de forme d'onde peuvent rapprocher des parties locales du noyau de la saturation. Un faible résultat de pertes à vide à la fréquence fondamentale ne prédit pas automatiquement le comportement sous une alimentation fortement déformée. Le point d'essai publié des pertes à vide du transformateur reste valide, mais il ne doit pas être considéré comme une représentation universelle de toutes les formes d'onde.

La construction du noyau peut préserver ou réduire l'avantage du matériau

Le ruban amorphe est plus mince et plus sensible mécaniquement que les tôles conventionnelles en acier au silicium. Les détails de fabrication ont donc un lien particulièrement direct avec les performances finales. Le pliage, le poinçonnage, une pression de serrage excessive, les contraintes localisées et une manipulation brutale peuvent introduire des états de contrainte défavorables sur le plan magnétique. Ces contraintes entravent le mouvement des domaines et augmentent les pertes du noyau ou le bruit lié à la magnétostriction.

De nombreux noyaux de transformateurs amorphes utilisent des configurations enroulées ou à noyau coupé, car le ruban ne peut pas être traité comme des tôles estampées standard sans perte de performance. Après découpe et mise en forme, le noyau peut nécessiter un traitement thermique contrôlé afin de soulager les contraintes internes et d'établir les caractéristiques magnétiques prévues. Les joints du noyau doivent ensuite être assemblés avec un recouvrement précis et une fermeture uniforme. Un joint mal fermé augmente la réluctance locale, accroît le courant magnétisant et peut créer une concentration locale de flux.

Le transport et l'installation sont également pertinents. Les chocs mécaniques, les structures de serrage desserrées ou les vibrations excessives peuvent modifier la répartition des contraintes dans le noyau. Ces problèmes ne provoquent pas nécessairement une défaillance électrique immédiate, mais ils peuvent faire varier le niveau sonore audible ou le courant à vide par rapport aux valeurs attendues. Lorsqu'un résultat de pertes à vide anormalement élevé apparaît, l'investigation doit distinguer une erreur du système d'essai, les effets de la forme d'onde de tension, l'état des joints du noyau, les problèmes d'excitation liés aux enroulements et les contraintes mécaniques introduites après fabrication.

Les valeurs de pertes nécessitent une base d'essai commune

Les pertes à vide sont mesurées en appliquant la tension nominale à un enroulement tandis que l'autre enroulement est ouvert. La puissance d'entrée mesurée comprend les pertes du noyau et une faible quantité de pertes dans les enroulements causées par le courant d'excitation. Comme le courant d'excitation est relativement faible, le noyau prédomine, mais la configuration d'essai reste importante. La tension doit être régulée, la distorsion de la forme d'onde contrôlée et l'équipement de mesure adapté aux conditions de faible facteur de puissance.

Les rapports d'essai doivent clairement indiquer la tension nominale, la fréquence, l'enroulement alimenté, la position de prise, le courant à vide mesuré et la température ou la convention de correction utilisée. Les valeurs sans ce contexte sont difficiles à comparer. Un transformateur conçu pour une fréquence ne doit pas être évalué par rapport à une valeur de perte obtenue à une autre fréquence, et une mesure à tension réduite ne peut pas remplacer un résultat de pertes à vide à tension nominale.

Des pertes à vide plus faibles n'éliminent pas les compromis de conception

L'alliage amorphe est particulièrement pertinent lorsque le transformateur reste sous tension pendant de longues périodes et que la charge moyenne ne domine pas les pertes d'énergie totales. Une unité sous tension en continu alimentant une demande intermittente connaît de nombreuses heures durant lesquelles les pertes du noyau représentent une part importante de sa consommation énergétique. Lorsque la charge est constamment élevée, les pertes dans les enroulements, la taille des conducteurs, le système de refroidissement et l'impédance peuvent peser davantage dans le calcul global du rendement.

Le bruit doit également être évalué séparément des pertes à vide. La magnétostriction provoque des variations dimensionnelles lorsque le flux magnétique varie, générant des vibrations qui peuvent être transmises par le noyau, le système de serrage, la cuve et la structure de montage. Le choix du matériau influence ce comportement, mais le niveau sonore dépend aussi de la géométrie du noyau, de la force d'assemblage, de la résonance et de l'environnement d'installation. Deux transformateurs présentant des valeurs de pertes du noyau similaires peuvent produire des résultats acoustiques différents.

Pour les installations d'énergie renouvelable et côté réseau, le choix du transformateur doit également tenir compte du profil de fonctionnement des équipements raccordés. Une installation de stockage conteneurisée telle que leSystème de stockage d'énergie en conteneur à refroidissement liquide de 1MW/2MWh peut imposer des courants de charge et de décharge variables, tandis que le transformateur associé peut rester sous tension entre les événements de répartition. Le bénéfice lié aux pertes du noyau est évalué à partir de cette durée de mise sous tension, tandis que les pertes cuivre doivent être évaluées à partir du profil de courant réel et du contenu harmonique du système de conversion de puissance.

Lire une spécification sans surestimer le résultat

Une faible valeur de pertes à vide n'est significative que lorsqu'elle appartient à une conception complète et compatible. Le matériau du noyau seul ne détermine pas les performances du transformateur. Le même alliage amorphe peut donner des résultats différents lorsque la section du noyau, le schéma des joints, le processus de recuit, la densité de flux, la conception des enroulements et la méthode de serrage changent. De même, un transformateur en acier au silicium peut être bien conçu et approprié lorsque la taille physique, les restrictions sonores, le service en surcharge ou les contraintes d'installation existantes régissent la conception.

La conclusion technique défendable est plus restreinte : les noyaux en alliage amorphe présentent un avantage inhérent au matériau en matière de pertes à vide, car leur structure non cristalline réduit les pertes par hystérésis et leurs rubans minces à haute résistivité limitent les courants de Foucault. Cet avantage n'est conservé que lorsque le transformateur est conçu autour de la densité de flux de saturation plus faible du matériau et lorsque la fabrication, les essais, le transport et l'installation évitent d'introduire des contraintes ou des biais de mesure qui masquent les performances prévues.
