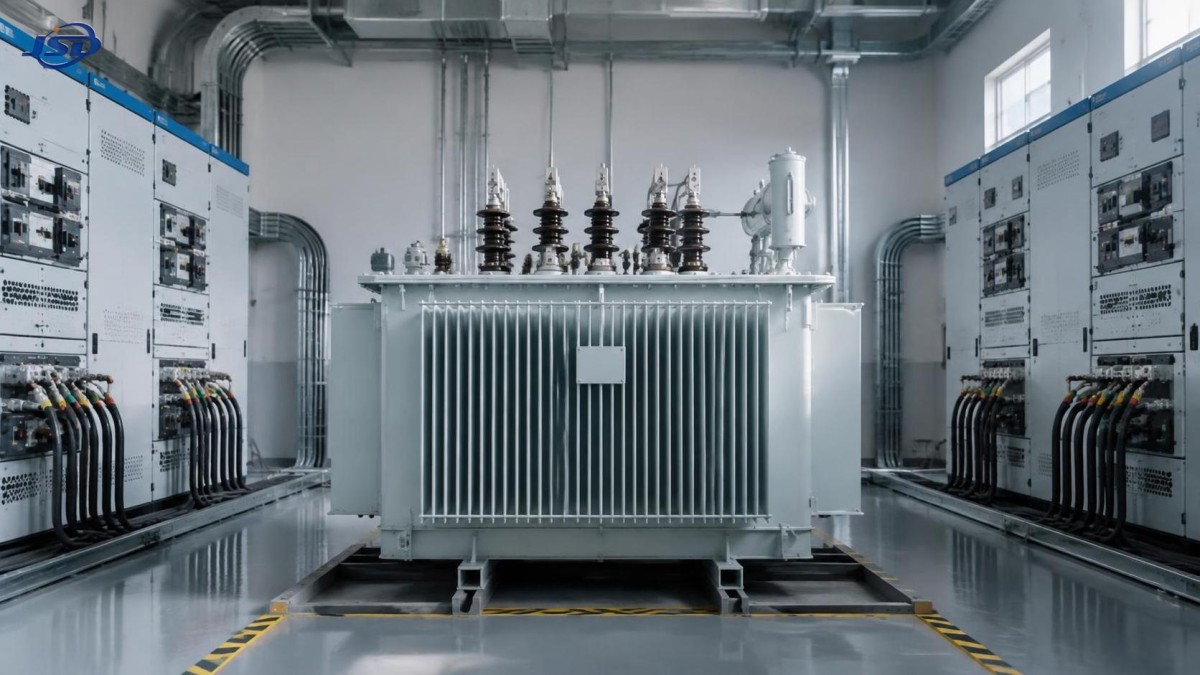

Évaluation des transformateurs SBH15 pour la modernisation des réseaux de distribution : efficacité, coût et délai de livraison

Une modernisation de la distribution peut sembler simple sur un schéma unifilaire : remplacer des transformateurs vieillissants, augmenter la capacité là où les charges ont progressé et réduire les pertes d'énergie. La décision d'achat devient plus difficile lorsque le transformateur doit rester sous tension 24 heures sur 24, que les coûts de l'électricité sont significatifs et que le calendrier de construction laisse peu de marge pour les livraisons tardives. Dans cette situation, un transformateur en alliage amorphe SBH15 mérite généralement d'être évalué lorsque les faibles pertes à vide sont une priorité, mais il ne doit pas être sélectionné sur la seule base des chiffres de pertes.

La décision pratique consiste à comparer la valeur annuelle de la réduction des pertes fer avec le surcoût d'achat initial, à confirmer que le transformateur correspond au profil de charge réel et à obtenir un calendrier réaliste de fabrication et de logistique avant de s'engager dans le programme de modernisation. Il peut constituer un choix pertinent pour les points de distribution alimentés en continu avec une charge modérée ou variable. Il peut être moins intéressant lorsque les transformateurs ne fonctionnent qu'intermittence, lorsque les pertes en charge dominent la facture énergétique ou lorsque la date de livraison requise ne peut pas être respectée par la conception sélectionnée.

Pourquoi le profil d'exploitation importe davantage que le prix indiqué sur la plaque signalétique

Deux transformateurs de même puissance nominale peuvent générer des coûts de possession très différents. La raison principale est que toutes les pertes de transformateur ne sont pas produites de la même manière. Les pertes à vide, souvent appelées pertes fer ou pertes dans le noyau, se produisent dès que le transformateur est sous tension, même lorsqu'une charge faible ou nulle est connectée. Les pertes en charge augmentent avec le courant et sont influencées par le niveau réel de charge.

Un noyau en alliage amorphe est conçu pour réduire les pertes à vide par rapport aux matériaux de noyau conventionnels. Cette caractéristique est particulièrement avantageuse dans les postes électriques, les locaux de distribution des bâtiments, les départs de réseau public et les réseaux auxiliaires industriels où les équipements restent sous tension pendant la majeure partie ou la totalité de l'année. Un transformateur alimentant un ensemble résidentiel faiblement chargé la nuit ou une installation dont la production fluctue peut fonctionner pendant de nombreuses heures avec une charge relativement modeste, tandis que son noyau reste continuellement magnétisé. Dans de tels cas, les pertes à vide peuvent représenter une part importante de la consommation d'énergie évitable.

À l'inverse, un transformateur alimentant une charge de procédé de courte durée peut avoir moins d'heures de mise sous tension, ou fonctionner avec un facteur de charge élevé où les pertes d'enroulement méritent une attention égale ou supérieure. Les acheteurs doivent éviter de considérer « écoénergétique » comme une réponse universelle. La question pertinente est la suivante :quelle composante des pertes coûte le plus au projet selon son programme d'exploitation réel ?

Commencer par un calcul annuel du coût des pertes

La première comparaison doit utiliser des valeurs de pertes testées par le fournisseur, pour la même puissance, la même classe de tension, la même impédance, la même configuration de prises, le même mode de refroidissement et les mêmes conditions de conception applicables. Comparer une option à faibles pertes avec une unité standard ayant des caractéristiques nominales différentes ou des paramètres garantis différents peut rendre le résultat dénué de sens.

Un modèle pratique sépare le coût des pertes à vide et des pertes en charge :

• Perte annuelle d'énergie à vide = perte à vide en kW × heures de mise sous tension par an.
• Perte annuelle d'énergie en charge = perte nominale en charge en kW × carré du facteur de charge moyen × heures de fonctionnement par an.
• Coût annuel des pertes = perte annuelle d'énergie × coût applicable de l'électricité.

La relation au carré du facteur de charge est importante. Un transformateur fonctionnant en moyenne à 50 % de charge ne subit normalement pas 50 % de ses pertes nominales en charge ; dans cette estimation simplifiée, la valeur est plus proche de 25 %. Les profils réels peuvent être plus complexes, en particulier lorsque de gros moteurs, des redresseurs, la recharge de véhicules électriques ou des charges de production cycliques sont impliqués, mais cette formule constitue un outil de présélection utile.

Pour la décision d'achat, calculez les économies annuelles entre les conceptions envisagées, puis comparez ces économies avec le surcoût. Une approche de délai de retour sur investissement simple peut aider à prioriser les options, mais elle ne doit pas être le seul critère. Une évaluation plus complète tient compte de la durée de mise sous tension prévue, des hypothèses internes de prix de l'énergie, de l'accès pour la maintenance, des objectifs de pertes du réseau et de tout coût associé à un remplacement futur ou à une interruption de service.

N'utilisez pas une seule charge moyenne annuelle sans vérifier si elle masque des pointes importantes. La demande de pointe affecte l'échauffement des conducteurs, la régulation de tension et la marge de surcharge. Une conception SBH15 peut réduire sensiblement les pertes fer, mais elle ne supprime pas la nécessité de choisir une puissance adéquate et une impédance adaptée à l'installation.

Informations nécessaires avant de demander des devis comparables

Un acheteur peut obtenir des devis plus utiles en émettant un cahier des charges technique concis plutôt qu'en demandant seulement « un transformateur de cette puissance en kVA ». Au minimum, il convient d'établir la puissance nominale, les tensions primaire et secondaire, la fréquence, le groupe vectoriel, la plage de prises requise, la tolérance d'impédance, le type d'installation, le système de refroidissement, la température ambiante, l'altitude, les exigences d'enveloppe ou de protection, ainsi que le fonctionnement en mise sous tension continue de l'unité.

Les informations sur la charge doivent inclure la demande actuelle, la croissance prévue, la charge moyenne, la charge de pointe, les variations saisonnières, la proportion de charges non linéaires et toute exploitation en parallèle prévue. Lorsque ces données sont incertaines, demandez au personnel d'ingénierie de fournir des données par intervalles provenant des compteurs plutôt que de vous fier uniquement aux totaux de charge raccordée. La charge raccordée surestime souvent la charge normale, mais elle peut tout de même révéler les besoins futurs d'extension.

Éléments à comparer dans un devis SBH15

L'appellation « SBH15 » doit être considérée comme un point de départ, et non comme une spécification technique complète. Les fabricants peuvent proposer différentes configurations, accessoires, matériaux d'enroulement, systèmes d'isolation, garanties de pertes et dispositions mécaniques. Un prix d'achat proposé plus bas peut refléter un périmètre différent plutôt qu'un meilleur résultat commercial.

Les valeurs de pertes doivent être lues avec leurs conditions de mesure. Les pertes en charge sont généralement rapportées à une température d'enroulement donnée, et une valeur non qualifiée peut ne pas être directement comparable entre fournisseurs. Demandez si les valeurs indiquées sont des maximums garantis ou des valeurs nominales de conception. Pour un actif à longue durée de vie, cette distinction importe davantage qu'une faible différence dans la présentation commerciale.

Domaines dans lesquels une conception en alliage amorphe peut entraîner des compromis

Le matériau du noyau n'est pas simplement interchangeable avec l'acier électrique conventionnel. L'alliage amorphe possède des caractéristiques mécaniques et magnétiques différentes ; la construction du noyau, la méthode de serrage, la protection pendant le transport et le contrôle de l'assemblage du fabricant sont donc pertinents. L'acheteur n'a pas besoin de prescrire le processus de l'usine, mais doit confirmer que le fournisseur dispose d'une approche de contrôle qualité définie pour la conception proposée et qu'il peut fournir la documentation convenue des essais de routine.

Le bruit doit également être examiné au niveau de l'installation. La conception du noyau, la densité de flux magnétique, la configuration de l'enveloppe, la surface de montage, l'acoustique du local et les murs réfléchissants à proximité influencent tous le bruit perçu. Si le transformateur est prévu à proximité d'appartements, de bureaux, d'écoles ou d'une zone de service hospitalier, incluez une exigence acoustique claire dans la demande et précisez la condition de mesure attendue. Un transformateur à faibles pertes n'est pas automatiquement l'unité la plus silencieuse dans toutes les configurations physiques.

Les dimensions et le poids peuvent affecter la planification du remplacement. Avant de passer commande, confirmez la charge admissible de la fondation, les ouvertures de porte, les itinéraires de levage, la capacité de la grue, l'espace nécessaire au rayon de courbure des câbles, l'orientation des raccordements haute et basse tension ainsi que les dégagements pour l'inspection. Ces vérifications sont particulièrement importantes dans les locaux à rénover, où une unité efficace qui ne peut pas être mise en place sans modifications du bâtiment peut perturber le calendrier.

Le délai de livraison est un risque technique autant que commercial

Lorsqu'une modernisation est liée à une fenêtre d'arrêt, la date de livraison demandée doit être décomposée en étapes : approbation des plans, préparation des matériaux, fabrication, essais, emballage, expédition, transport et réception sur site. Une promesse de « disponibilité prochaine » ne suffit pas tant que la configuration, la tension, les accessoires et le périmètre des essais ne sont pas déjà définis. Les puissances personnalisées, les traversées spéciales, les boîtes à bornes non standard, les exigences d'impédance inhabituelles ainsi que les détails de peinture ou d'enveloppe propres au projet peuvent tous affecter la séquence de production.

L'approbation des plans est souvent sous-estimée. Un fournisseur peut être prêt à fabriquer, mais la production ne doit pas avancer sur la base d'hypothèses concernant le sens d'entrée des câbles, le marquage des bornes, les réglages des dispositifs de protection ou les dimensions. Une approbation tardive peut consommer la marge du calendrier même lorsque l'usine elle-même fonctionne normalement. Déterminez qui est habilité à approuver les plans, comment les modifications techniques seront consignées et si une date de livraison révisée doit être émise après une modification de conception.

Pour les programmes urgents, il peut être raisonnable de standardiser la spécification des transformateurs sur plusieurs sites lorsque les conditions électriques le permettent. La standardisation peut simplifier l'examen, la planification des pièces de rechange et la coordination des livraisons. Elle ne doit pas imposer à chaque site des conditions d'impédance, de tension ou d'installation incompatibles uniquement afin d'obtenir un délai plus court.

Protéger le calendrier de mise en service

Le transformateur n'est qu'un élément d'une modernisation de la distribution. Les appareillages de commutation, les tableaux de protection, les câbles, les travaux de génie civil et les dispositifs d'alimentation de secours peuvent chacun devenir le chemin critique. Lorsqu'une production temporaire est requise pour maintenir les charges essentielles actives pendant un basculement planifié, la source de secours doit être coordonnée avec l'équipement de transfert, le schéma de mise à la terre, la séquence des charges ainsi que les exigences de tension et de fréquence.

Pour les sites nécessitant une alimentation de secours temporaire ou continue dans des zones sensibles au bruit, ungroupe électrogène diesel à capot insonorisé peut être envisagé dans le cadre du plan de continuité. Les configurations disponibles couvrent une puissance principale de 50kVA à 500kVA et une puissance de secours de 55kVA à 550kVA, avec un fonctionnement à 50Hz ou 60Hz, une sortie triphasée à quatre fils, un ATS en option et une surveillance à distance en option. Son utilisation ne remplace pas la planification du transformateur : la capacité du générateur doit être vérifiée par rapport aux courants de démarrage, aux charges non linéaires, au temps de transfert et au programme réel des charges prioritaires.

Lorsque l'option à faibles pertes est susceptible de justifier son surcoût

Un transformateur en alliage amorphe SBH15 est généralement plus facile à justifier lorsque l'unité restera sous tension pendant de longues périodes, que le facteur de charge est modéré plutôt que constamment élevé, que les pertes d'énergie se voient attribuer un coût interne significatif et que le projet prévoit une longue durée d'exploitation. Il peut également bien convenir aux programmes qui doivent réduire les pertes de distribution sur plusieurs installations similaires, à condition que les spécifications des équipements soient véritablement comparables.

Le cas est moins favorable lorsque le transformateur n'est sous tension que pendant des périodes limitées, lorsque les pertes en charge estimées dominent en raison d'une charge élevée soutenue, lorsque la durée d'exploitation prévue est courte ou lorsque le surcoût lié aux pertes ne peut être justifié par les hypothèses de coût de l'énergie du propriétaire. Dans ces cas, une conception conventionnelle avec des pertes en charge soigneusement maîtrisées, une puissance appropriée et une disponibilité plus rapide peut produire un meilleur résultat pour le projet.

Il existe également un cas intermédiaire : la conception à faibles pertes peut être techniquement attrayante, mais la date de livraison est trop serrée. Plutôt que d'accepter une promesse de délai non vérifiée, comparez les alternatives en utilisant la même exigence de date d'installation. Le coût d'une fenêtre d'arrêt manquée, de la prolongation de la production temporaire ou du report de la mise sous tension d'un bâtiment peut l'emporter sur une partie des économies de pertes réalisées sur la durée de vie.

Transformer la décision en exigences de bon de commande

Une fois l'option privilégiée choisie, convertissez les points d'évaluation en exigences contractuelles. Le bon de commande doit identifier la spécification technique approuvée, les pertes garanties, les exigences d'essais, les plans, les accessoires, les conditions de livraison, les exigences d'emballage et la documentation à fournir avant l'expédition. Il doit également préciser le processus de traitement des écarts. Une modification du rapport de tension, de l'impédance, de la plage de prises, de l'orientation des bornes ou de la valeur des pertes ne doit pas être dissimulée dans un plan révisé sans acceptation formelle.

Avant l'expédition, vérifiez que le rapport d'essais de routine correspond au numéro de série commandé et que les caractéristiques nominales, le groupe vectoriel, les prises, l'impédance et les valeurs de pertes sont clairement consignés. Sur site, inspectez l'unité afin de détecter tout dommage de transport, toute fuite d'huile le cas échéant, tout accessoire desserré, toute traversée endommagée, tout joint manquant et toute discordance entre la plaque signalétique et la documentation approuvée. Les équipes d'installation doivent ensuite confirmer la mise à la terre, les raccordements des câbles, les réglages de protection, la position des prises et les relations de phase avant la mise sous tension.

La meilleure décision d'achat est rarement celle qui présente le prix initial le plus bas ou le chiffre de pertes isolé le plus faible. C'est l'option dont le profil de pertes correspond au cycle de service réel, dont le périmètre technique est entièrement comparable et dont le calendrier de fabrication permet de respecter la date de mise sous tension requise sans créer de risque évitable pour la mise en service.
