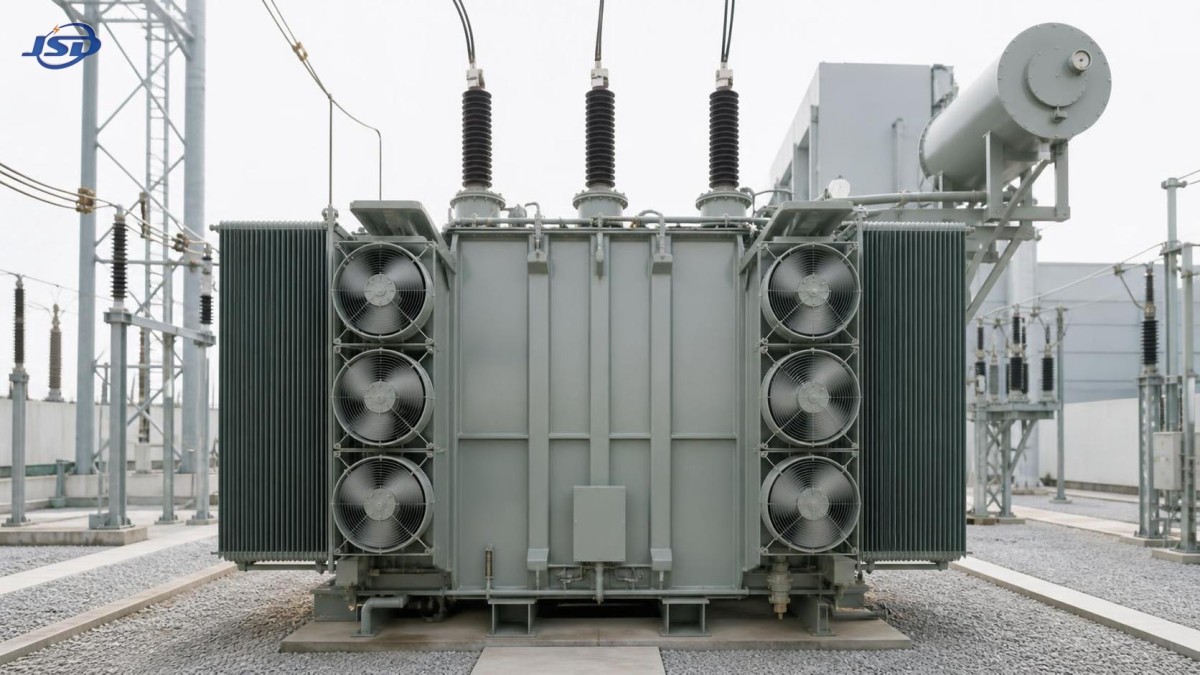

Pourquoi les transformateurs refroidis à l’huile surchauffent-ils ? Causes, contrôles et actions correctives

Un transformateur refroidi à l’huile en surchauffe est rarement « seulement un problème de température ». C’est généralement l’avertissement que la chaleur est générée plus rapidement que le système de refroidissement ne peut l’évacuer, ou que le chemin thermique interne du transformateur a été compromis. Si cette situation perdure, le vieillissement de l’isolation s’accélère, la qualité de l’huile se dégrade, les dommages aux enroulements deviennent plus probables et une intervention de maintenance évitable peut se transformer en arrêt forcé.

Pour le personnel de maintenance après-vente, la priorité ne consiste pas simplement à abaisser la température indiquée. La véritable tâche est de déterminerpourquoi la température a augmenté, si la mesure est fiable et quelle action corrective rétablira une marge de fonctionnement sûre sans créer un nouveau risque. Un ventilateur arrêté, un radiateur couvert de poussière, un circuit d’huile obstrué, un circuit secondaire surchargé ou une huile contaminée par l’humidité peuvent tous déclencher une alarme similaire, mais nécessitent des réponses très différentes.

Commencez par le profil de température, et non par l’alarme seule

Avant d’ouvrir une armoire ou d’isoler un équipement, examinez les enregistrements d’exploitation. Un seul événement de température élevée après une hausse soudaine de charge est différent d’une augmentation lente sur plusieurs semaines. De même, la température d’huile en partie supérieure, la température des enroulements, la température ambiante, le courant de charge, l’état des ventilateurs et le niveau d’huile doivent être considérés ensemble.

Une question utile sur le terrain est :L’augmentation de température correspond-elle aux conditions de charge et d’ambiance ? Si le transformateur fonctionne près de sa limite de conception lors d’une journée chaude, une valeur plus élevée peut être compréhensible. Si la charge est modérée, les conditions ambiantes normales et que la température continue d’augmenter, le système de refroidissement ou l’état interne exige une attention immédiate.

• Température élevée avec charge élevée : recherchez une surcharge, un déséquilibre de phases, des harmoniques et une capacité de refroidissement insuffisante.
• Température élevée avec charge normale : vérifiez le fonctionnement des ventilateurs, l’état des radiateurs, la circulation de l’huile, la précision des capteurs et les pertes internes.
• Augmentation rapide de température : traitez-la comme une urgence ; recherchez une défaillance de l’équipement de refroidissement, un problème de pompe le cas échéant, un composant en court-circuit ou un courant de circulation anormal.
• Augmentation progressive à long terme : inspectez les radiateurs encrassés, l’huile vieillissante, les contacts détériorés, la réduction du débit d’air et l’augmentation de charge qui n’a jamais été prise en compte dans la conception initiale du refroidissement.

Ne supposez pas que l’indicateur est correct simplement parce qu’il est alimenté. Comparez les jauges locales, les valeurs du contrôleur, les données SCADA et, lorsque cela est sûr et réalisable, effectuez un contrôle par thermographie infrarouge. Un capteur défaillant ou un contrôleur mal configuré peut générer une fausse alarme ; plus dangereusement, il peut également masquer une véritable situation de surchauffe.

D’où provient habituellement la chaleur

1. Surcharge continue ou charge de phase déséquilibrée

Les pertes en charge augmentent fortement à mesure que le courant augmente. Même lorsque le kVA total semble acceptable, une phase fortement chargée peut fonctionner à une température plus élevée que les autres et créer des contraintes localisées dans les conducteurs, traversées, connexions de prises et enroulements. Dans les installations commerciales, centres de données, exploitations minières et installations d’énergies renouvelables, les charges non linéaires peuvent ajouter un courant harmonique qui accroît les pertes par courants de Foucault et les pertes parasites au-delà de ce qu’une simple lecture de courant laisse supposer.

Mesurez les courants de phase côté basse tension et haute tension, puis comparez les résultats avec la plaque signalétique du transformateur et le profil de charge autorisé. Vérifiez le courant de neutre lorsque cela est pertinent. Un courant de neutre élevé, un déséquilibre de phase inexpliqué ou une forme d’onde de courant déformée doivent conduire à examiner la charge connectée, et non simplement à décider d’ajouter du refroidissement.

Le refroidissement forcé peut permettre à certaines conceptions de transformateurs de supporter une charge accrue dans des conditions définies, mais il ne constitue pas une solution générale pour une unité sous-dimensionnée ou une installation surchargée en permanence. Un fonctionnement prolongé au-delà de la capacité thermique prévue réduit la durée de vie de l’isolation, même en l’absence de déclenchement.

2. Les radiateurs ne peuvent pas évacuer efficacement la chaleur

Les radiateurs ne fonctionnent que lorsque la chaleur peut passer de l’huile à travers leur surface vers l’air environnant. La poussière, les fibres de coton, les dépôts salins, les fumées industrielles, les projections de peinture, les insectes, la végétation ou des parois d’enceinte mal planifiées peuvent réduire cet échange thermique. Dans les emplacements extérieurs, un côté d’une batterie de radiateurs peut également recevoir beaucoup moins de circulation d’air que prévu en raison de structures voisines.

Recherchez des températures inégales sur les radiateurs à l’aide d’une caméra infrarouge. Un radiateur qui reste nettement plus froid que les sections voisines alors que la température d’huile est élevée peut présenter un débit d’huile limité, une vanne fermée, de l’air emprisonné ou une obstruction interne. À l’inverse, des radiateurs uniformément chauds avec une faible baisse de température entre l’entrée et la sortie indiquent souvent une circulation d’air insuffisante ou une capacité de refroidissement inadéquate.

Le nettoyage doit être effectué avec soin. Évitez de déformer les ailettes, d’enfoncer la contamination plus profondément dans les passages étroits ou de pulvériser de l’eau là où elle pourrait pénétrer dans les compartiments électriques. Vérifiez que toutes les vannes d’isolement des radiateurs sont entièrement ouvertes après toute opération de maintenance ; des vannes partiellement fermées sont une cause étonnamment fréquente de mauvaise dissipation thermique après mise en service ou réparation.

3. Les ventilateurs, pompes ou circuits de commande ont défailli

Sur un transformateur refroidi à l’huile équipé d’un refroidissement à air forcé ou à huile forcée, l’équipement mécanique de refroidissement fait partie du système de protection thermique, et non d’un accessoire. Un ventilateur peut présenter un moteur défaillant, un roulement grippé, une pale endommagée, un relais de surcharge déclenché, un contacteur défaillant, un fusible grillé, un thermostat défectueux ou un réglage incorrect de commande automatique/manuelle. Un système équipé d’une pompe peut souffrir d’un faible débit, d’une rotation inversée, de vibrations, de fuites ou d’une crépine obstruée.

N’inspectez pas les ventilateurs uniquement en les écoutant à distance. Confirmez le sens de rotation, le sens du flux d’air, l’intensité absorbée, le niveau de vibration et la réponse marche/arrêt de chaque ventilateur au point de consigne de température programmé. Un ventilateur tournant à l’envers peut sembler fonctionner normalement tout en fournissant très peu de débit d’air utile. Lorsque plusieurs ventilateurs sont installés, vérifiez que le contrôleur les active par étapes correctement au lieu de démarrer à répétition une seule batterie.

Pour les systèmes à circulation d’huile par pompe, comparez les températures d’entrée et de sortie, inspectez l’indication de pression différentielle ou de débit lorsqu’elle est disponible et examinez la pompe pour détecter tout bruit anormal. Lorsque les procédures du site le permettent, consultez l’historique de protection du moteur. Des déclenchements répétés par surcharge peuvent être le symptôme d’un problème mécanique plutôt qu’électrique.

4. La circulation de l’huile est limitée ou l’état de l’huile s’est dégradé

L’huile de transformateur assure l’isolation et évacue la chaleur des parties actives. Un faible niveau d’huile, la formation de boues, l’infiltration d’humidité, l’oxydation ou une circulation limitée peuvent réduire ces deux fonctions. L’assombrissement de l’huile seul ne constitue pas un diagnostic complet, mais doit inciter à effectuer des essais plutôt qu’à faire des suppositions.

Vérifiez le niveau du conservateur ou l’indicateur de niveau d’huile en tenant compte de la compensation de température. Une indication basse peut résulter d’une fuite, d’un mauvais fonctionnement de la jauge ou d’une condition de pression anormale. Inspectez les brides, vannes, radiateurs, traversées, joints et tuyauteries de refroidissement pour détecter tout suintement. Examinez également les reniflards et les joints : un reniflard saturé ou un joint endommagé peut laisser entrer l’humidité dans le système, affaiblissant progressivement les performances diélectriques et accélérant la détérioration de l’huile.

Pour un transformateur ayant fonctionné à haute température ou présentant une tendance thermique persistante, organisez une analyse d’huile adaptée au plan de maintenance. Les essais typiques peuvent inclure la teneur en humidité, la tension de claquage diélectrique, l’acidité, la tension interfaciale, l’analyse des gaz dissous et l’analyse des furannes pour évaluer l’état de l’isolation papier. Les résultats des gaz dissous sont particulièrement importants lorsque la surchauffe peut être interne, car des points chauds localisés peuvent produire des profils gazeux caractéristiques.

5. Des défauts électriques internes génèrent des pertes anormales

Tous les problèmes de surchauffe ne commencent pas à l’extérieur de la cuve. Des connexions desserrées ou dégradées, l’usure des contacts du changeur de prises, des courants de circulation, des défauts de mise à la terre du noyau, une déformation des enroulements, des spires en court-circuit ou une mauvaise résistance de contact peuvent créer un échauffement localisé que les ventilateurs de refroidissement ne peuvent pas résoudre. Ces défauts peuvent initialement apparaître comme une augmentation générale de température, mais ils développent souvent des signes d’alerte : résultats anormaux d’analyse de gaz, bruit inhabituel, opérations répétées des protections, changement soudain du courant à vide ou comportement différent d’une phase par rapport aux autres.

Si les contrôles externes n’expliquent pas la température, évitez les remises sous tension répétées uniquement pour « voir si cela se stabilise ». Approfondissez l’investigation. Selon le type de transformateur et les procédures du site, le diagnostic peut comprendre des essais de résistance d’isolement, des mesures de résistance des enroulements, des essais de rapport de transformation, une analyse de réponse en fréquence par balayage, une inspection thermographique des connexions accessibles et un examen détaillé des tendances des gaz dissous.

Une séquence pratique d’inspection sur site

Lorsqu’une alarme de température est active, une séquence calme et reproductible réduit le risque de manquer l’évidence tout en préservant la sécurité du personnel. Respectez à tout moment les exigences du site relatives à la consignation, au risque d’arc électrique et aux travaux sous tension.

1. Confirmer l’alarme : comparez les indicateurs de température et examinez les enregistrements récents de charge, d’ambiance et des étages de refroidissement.
2. Évaluer la charge : consignez tous les courants de phase, les conditions de tension, le facteur de puissance lorsqu’il est disponible, le courant de neutre et les indices d’harmoniques.
3. Inspecter le circuit de refroidissement : vérifiez le fonctionnement des ventilateurs, l’état de la pompe, la propreté des radiateurs, le dégagement pour la circulation d’air, les positions des vannes et le niveau d’huile.
4. Utiliser l’imagerie thermique : examinez les traversées, terminaisons de câbles, batteries de radiateurs, moteurs de ventilateurs, panneaux de commande et connexions accessibles afin de détecter des échauffements inégaux.
5. Vérifier les commandes et auxiliaires : contrôlez les réglages des thermostats, l’activation échelonnée des ventilateurs, les contacteurs, les dispositifs de protection moteur, la tension d’alimentation et la logique d’alarme.
6. Examiner l’historique de l’huile et des diagnostics : comparez les constatations actuelles avec les résultats d’essais d’huile antérieurs, les données de charge précédentes et les notes de maintenance antérieures.
7. Décider de l’état d’exploitation : réduisez la charge, activez le refroidissement de secours disponible, isolez pour réparation ou planifiez des essais approfondis selon la gravité et les preuves recueillies.

La documentation des valeurs réelles est importante. « Ventilateurs vérifiés OK » est bien moins utile que « La batterie de ventilateurs 2 n’a pas démarré au point de consigne programmé ; alimentation moteur présente, bobine du contacteur alimentée, résistance de l’enroulement moteur anormale. » Des enregistrements clairs facilitent l’identification des défauts récurrents et aident les équipes d’ingénierie à distinguer une condition de site d’un problème d’équipement.

Les actions correctives doivent correspondre à la cause racine

Quand le remplacement doit faire partie de la discussion

Une surchauffe répétée peut indiquer qu’une conception existante à huile ne convient plus à l’installation. Cela est particulièrement pertinent lorsque la densité de charge a augmenté, que la ventilation est limitée, que les exigences de sécurité incendie ont évolué ou que le confinement de l’huile est devenu préoccupant. Une décision de remplacement doit prendre en compte non seulement la capacité nominale, mais aussi les conditions ambiantes, la charge harmonique, la ventilation disponible du local, l’accès pour la maintenance, le niveau de défaut et l’extension future.

Pour les postes intérieurs et les applications où les performances incendie et une exposition réduite à la maintenance sont prioritaires, une alternative en résine coulée peut mériter une évaluation. Jinshida Electric Power Technology fournit des équipements de transport et de distribution d’électricité destinés aux applications électriques industrielles, d’infrastructure, d’énergie nouvelle et commerciales ; sontransformateur de distribution triphasé sec en résine coulée 35 kV est conçu pour des fonctions de distribution 35 kV/0.4 kV dans des environnements tels que les usines industrielles, hôpitaux, centres de données, exploitations minières et systèmes d’énergies renouvelables. Son système de protection et de contrôle de température permet une surveillance thermique plus claire, tandis que sa construction en résine coulée élimine le besoin d’huile isolante dans le transformateur lui-même.

Cela ne signifie pas que chaque unité à huile en surchauffe doit être remplacée par un transformateur sec. Un transformateur refroidi à l’huile bien entretenu reste une solution efficace dans de nombreuses installations. L’essentiel est de faire ce choix sur la base d’une évaluation documentée de la cause racine, et non sous la pression d’un seul événement d’alarme.

Éviter que la prochaine alarme ne devienne la même intervention

La meilleure action corrective comprend la prévention. Mettez en place des examens de tendances pour les températures d’huile en partie supérieure et des enroulements, la charge de phase, les heures de fonctionnement des ventilateurs, les résultats d’essais d’huile et les conditions ambiantes. Nettoyez les radiateurs selon un calendrier fondé sur l’environnement réel plutôt que sur un intervalle générique. Testez les commandes automatiques de refroidissement avant les saisons de pointe de charge. Après toute réparation, effectuez un contrôle fonctionnel dans des conditions contrôlées et confirmez que le comportement thermique est revenu au profil attendu.

La surchauffe est souvent le premier signe visible d’un problème qui se développe silencieusement. En contrôlant la charge, le flux d’air, la circulation de l’huile, les commandes et l’état interne dans un ordre rigoureux, les équipes de maintenance peuvent protéger la durée de vie de l’isolation, réduire les temps d’arrêt imprévus et remettre le transformateur en fonctionnement stable en toute confiance.
