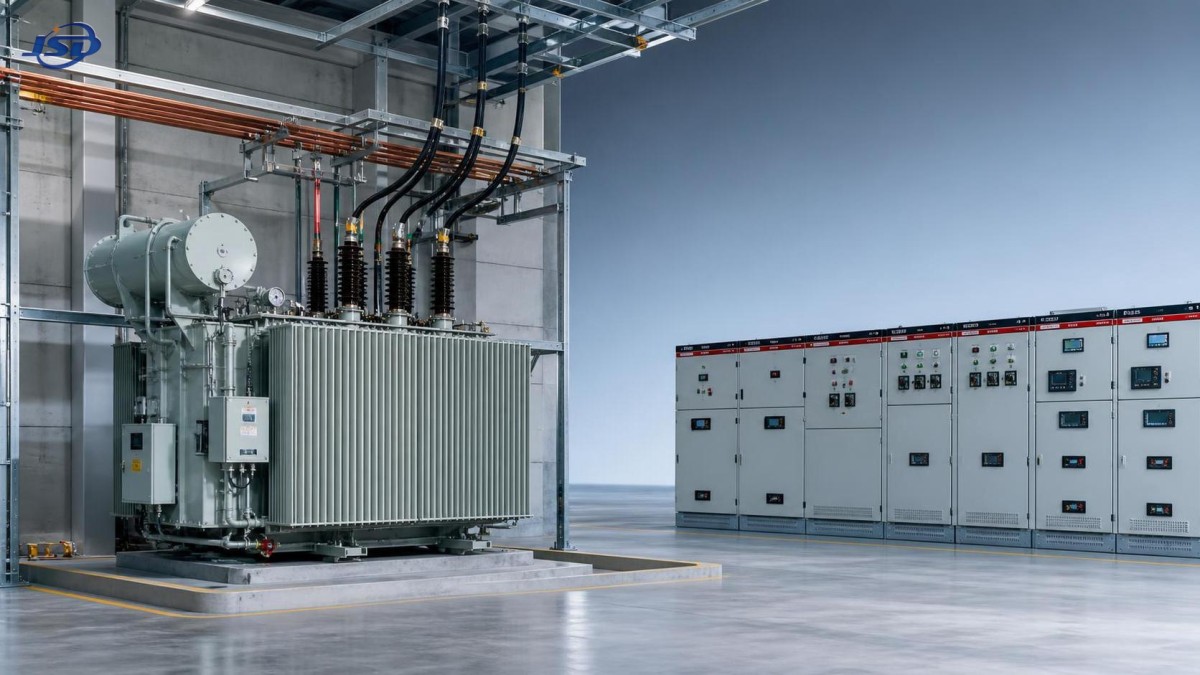

Sélection de transformateurs moyenne tension pour les installations commerciales et industrielles

Un transformateur moyenne tension n’est pas un simple poste à finaliser une fois la charge du bâtiment estimée. Dans un complexe commercial ou une usine de fabrication, il définit pendant de nombreuses années les limites de fiabilité, d’extension, de coordination des protections et de pertes d’énergie. Le bon choix commence par le comportement électrique réel de l’installation, et non simplement par sa charge raccordée ou par la taille du transformateur utilisée dans un projet précédent.

L’objectif pratique est simple : choisir une unité compatible avec l’alimentation du réseau, capable de gérer les conditions normales et anormales de fonctionnement, adaptée à l’environnement d’installation et laissant une marge pour une croissance justifiée sans payer pour une capacité inutile. Cela exige que plusieurs décisions soient prises dans le bon ordre.

Commencez par la charge, non par la plaque signalétique

De nombreuses spécifications initiales commencent par une charge raccordée totale. Cette donnée est utile, mais elle ne constitue pas la puissance nominale du transformateur. Les moteurs, systèmes CVC, postes de soudage, compresseurs, équipements de données, éclairage et lignes de process ne fonctionnent pas tous simultanément à pleine demande. Une installation présentant une charge raccordée élevée peut avoir une demande maximale mesurée bien plus faible, tandis qu’une usine avec une charge raccordée modeste peut générer de forts pics de courte durée au démarrage de la production.

Une étude de charge rigoureuse doit examiner au moins quatre éléments : la demande de pointe actuelle, le facteur de charge attendu, le facteur de puissance et le profil de charge sur une journée normale ou un cycle de production. Les données de comptage sont préférables pour un site existant. Pour une nouvelle installation, l’équipe de conception électrique doit établir un tableau de demande basé sur le régime de service des équipements, la diversité et les caractéristiques de démarrage des principaux moteurs.

Les installations fortement équipées en moteurs exigent une attention particulière. Un transformateur peut sembler correctement dimensionné en fonctionnement stable tout en subissant une chute de tension inacceptable lorsque plusieurs gros moteurs démarrent. Des démarreurs progressifs, des variateurs de fréquence, des commandes de séquençage ou une impédance de transformateur révisée peuvent être plus efficaces que le simple choix d’une unité beaucoup plus grande.

Une règle de décision utile est la suivante : dimensionnez selon la demande de fonctionnement attendue et un scénario de croissance crédible, puis vérifiez les performances thermiques et la régulation de tension dans le cycle de service réaliste le plus défavorable. Ne dimensionnez pas uniquement à partir de la somme des plaques signalétiques des équipements et ne supposez pas qu’une grande marge résout automatiquement les problèmes de qualité de l’alimentation.

Adaptez le transformateur moyenne tension au système d’alimentation

Le rapport de tension constitue le point de départ évident, mais il ne représente qu’une partie de la compatibilité. Confirmez la tension nominale du réseau, les variations d’alimentation admissibles, la fréquence du système, le schéma de mise à la terre et le niveau de défaut disponible au point de raccordement. La tension nominale primaire, la plage de prises, le groupe vectoriel et le niveau d’isolement du transformateur doivent convenir à ce réseau spécifique.

Le choix des prises est souvent traité comme un détail d’approvisionnement. Il ne devrait pas l’être. Si la tension entrante du réseau tend à être élevée ou basse, un réglage fixe de prise hors charge peut suffire. Si le jeu de barres en aval doit rester dans une plage de tension plus étroite malgré des variations importantes de l’alimentation ou de la charge, un changeur de prises en charge peut être justifié. Le bon choix dépend de l’étude du réseau, de la philosophie d’exploitation et de la capacité de maintenance. Un changeur de prises en charge ajoute de la flexibilité de commande, mais introduit également un équipement qui doit être correctement inspecté et entretenu.

La tension secondaire doit également refléter l’architecture réelle de distribution. Un transformateur alimentant un tableau général basse tension présente des besoins différents de ceux d’un transformateur alimentant une ligne de moteurs moyenne tension, un système redresseur ou un poste de process dédié. Dans les systèmes à plusieurs transformateurs, les groupes vectoriels et le déphasage doivent être coordonnés avant d’envisager un fonctionnement en parallèle. Des puissances nominales en kVA similaires ne rendent pas à elles seules des transformateurs adaptés au couplage en parallèle.

L’impédance de court-circuit est une autre spécification qui doit être examinée tôt. Une impédance plus faible peut améliorer la régulation de tension, mais peut accroître le courant de défaut disponible en aval. Une impédance plus élevée peut aider à limiter la tenue aux défauts, mais peut provoquer une chute de tension plus importante lors de fortes variations de charge. Il n’existe pas de pourcentage d’impédance universellement « optimal » ; il doit correspondre à l’étude des protections, aux caractéristiques de l’appareillage, aux exigences de démarrage des moteurs et aux longueurs de câbles.

Type sec ou immergé dans un liquide : choisissez selon les conditions du site

Le choix entre un transformateur de type sec et un transformateur immergé dans un liquide est souvent présenté comme une simple comparaison de sécurité. En pratique, l’emplacement et les conditions de fonctionnement comptent davantage que les préférences générales.

Les transformateurs de type sec sont couramment choisis pour les installations intérieures où le risque d’incendie, la ventilation, l’accès et l’intégration au bâtiment sont des préoccupations centrales. Ils évitent le liquide isolant, mais nécessitent toujours des dégagements appropriés, une circulation d’air, un contrôle de la température et un nettoyage. L’accumulation de poussière, les contaminants corrosifs et une ventilation restreinte peuvent réduire la durée de vie ou imposer un déclassement. Dans une zone de traitement contenant des fibres en suspension, des particules métalliques, des produits chimiques ou présentant des températures ambiantes élevées, « intérieur » ne signifie pas automatiquement « environnement facile ».

Les unités immergées dans un liquide sont souvent privilégiées pour les postes extérieurs, les puissances plus élevées ou les applications où une conception compacte et les performances thermiques sont prioritaires. Leur installation exige une attention particulière au confinement, à la protection incendie, aux exigences environnementales et aux réglementations des autorités locales. Le type de liquide compte également. L’huile minérale, les fluides à ester naturel et les autres liquides isolants présentent des caractéristiques différentes en matière d’incendie, d’environnement et de performance. Le choix final doit être conforme aux exigences du site et aux normes applicables plutôt qu’à l’hypothèse générale qu’une technologie est meilleure qu’une autre.

Pour chaque conception, demandez au fabricant d’indiquer les conditions ambiantes nominales, l’altitude admissible, les hypothèses d’échauffement, le niveau de protection de l’enveloppe ou de la cuve, ainsi que tout déclassement requis pour l’emplacement proposé. Ces détails sont particulièrement importants dans les climats chauds, les installations côtières, les sites en altitude et les locaux électriques fermés.

La fiabilité se conçoit dans l’ensemble du schéma de distribution

Un transformateur de plus grande taille peut être moins coûteux à acheter et à installer que deux unités plus petites. Il peut aussi créer un point de défaillance unique. Ce compromis doit être visible avant que le projet ne soit définitivement arrêté.

Pour un entrepôt avec une charge critique limitée et une fenêtre d’interruption acceptable, une configuration à transformateur unique peut être tout à fait raisonnable. Pour un processus de fabrication continu, un développement commercial lié à un hôpital, une grande installation d’eau glacée ou une installation où les conséquences d’un redémarrage sont coûteuses, la redondance peut avoir plus de valeur que les économies apparentes d’une configuration plus simple.

La capacité N+1, les jeux de barres séparés, les disjoncteurs de couplage, les postes sectionnés et la production de secours peuvent tous améliorer la résilience, mais ils répondent à des problèmes différents. Un groupe électrogène de secours peut alimenter les charges essentielles sans pouvoir soutenir l’ensemble d’un processus de production. Deux transformateurs avec un couplage de barres peuvent offrir une flexibilité de maintenance, mais seulement si le schéma de protection et la tenue aux défauts disponible sont conçus pour les conditions de couplage fermé et de couplage ouvert.

La coordination des protections doit donc être développée parallèlement au choix du transformateur. Les réglages des relais, les calibres des fusibles, la retenue à l’appel de courant, la protection différentielle lorsque applicable, la protection contre les défauts à la terre et les caractéristiques des disjoncteurs en aval doivent être considérés comme un seul système. Un transformateur qui satisfait à un examen élémentaire de fiche technique peut encore causer des difficultés d’exploitation si son comportement à l’appel de courant ou son impédance a été ignoré lors de la conception des protections.

Les pertes d’énergie exigent une vision sur le cycle de vie

Le prix d’achat est visible dans l’appel d’offres. Les pertes sont payées progressivement à chaque heure de fonctionnement. Les pertes à vide se produisent dès que le transformateur est sous tension, tandis que les pertes en charge augmentent avec le courant. Une installation fonctionnant près de la pleine charge durant de longues équipes de production accordera une importance différente aux pertes en charge par rapport à un site commercial faiblement chargé et alimenté en continu.

Comparer le rendement d’un transformateur à un seul point de charge peut être trompeur. Demandez les pertes garanties à vide, les pertes en charge à la température de référence indiquée, l’impédance et le rendement attendu sur la plage de fonctionnement anticipée. Utilisez ensuite le profil de charge annuel attendu de l’installation et les hypothèses de coût local de l’énergie afin de comparer le coût sur le cycle de vie. Le calcul doit être suffisamment transparent pour que l’équipe de conception puisse contester les hypothèses.

Le surdimensionnement est une réponse fréquente à l’incertitude concernant la croissance future. Il peut être judicieux lorsque l’extension est très probable, mais un transformateur fortement surdimensionné peut fonctionner pendant des années à faible charge tout en générant des pertes à vide évitables. Un plan de poste modulaire, un espace réservé à un futur transformateur ou une configuration à deux transformateurs peuvent offrir un meilleur équilibre dans certains projets.

Harmoniques, qualité de l’alimentation et charges modernes

Les installations comportent aujourd’hui davantage de charges non linéaires que ne le supposaient de nombreuses anciennes spécifications de transformateurs : variateurs de fréquence, systèmes UPS, équipements de recharge de VE, pilotes LED, équipements de soudage, redresseurs et systèmes de conversion d’énergie. Ces charges peuvent introduire des courants harmoniques qui augmentent l’échauffement des enroulements, des connexions et des conducteurs de neutre.

La bonne réponse n’est pas de demander un « transformateur pour harmoniques » sans définir la charge. Obtenez le spectre harmonique attendu auprès des principaux fournisseurs d’équipements ou effectuez des mesures sur un site existant. Le fournisseur du transformateur peut alors évaluer la capacité thermique et proposer des mesures de conception appropriées. Selon l’application, la solution peut inclure une puissance déclassée, un transformateur dédié, un groupe vectoriel approprié, des filtres ou des modifications de la configuration des charges.

Les parcs industriels et les micro-réseaux nécessitent une vérification supplémentaire lorsque le stockage par batterie est inclus. Un système conteneurisé tel que leSystème de stockage d’énergie en conteneur à refroidissement liquide 1MW/2MWh peut modifier le flux de puissance au point de raccordement. Son mode de fonctionnement PCS, sa contribution aux défauts, sa réponse de commande et sa plage de tension doivent être examinés avec la conception du transformateur, des protections et de l’interface réseau. Le stockage peut réduire les pointes ou soutenir l’intégration des énergies renouvelables, mais il ne supprime pas la nécessité de valider la charge du transformateur en conditions de charge, de décharge et de dérivation.

Des spécifications qui évitent les problèmes de dernière étape

Une spécification technique concise mais complète réduit les ambiguïtés entre les soumissionnaires. Elle doit indiquer la puissance requise, le rapport de tension, la fréquence, la configuration des prises, le groupe vectoriel, l’impédance cible ou la plage acceptable, la classe de refroidissement, les exigences d’isolement, l’échauffement, l’emplacement d’installation, les conditions ambiantes, l’altitude, les limites sonores lorsqu’elles sont pertinentes et les normes applicables.

Elle doit également définir les exigences en matière d’essais et de documentation. Les rapports d’essais de routine, les détails de la plaque signalétique, les plans dimensionnels, les dispositions des bornes, les pertes, l’impédance, la liste des accessoires, les schémas de câblage et les instructions d’installation doivent être disponibles avant expédition. Pour les projets critiques, des essais avec témoin ou des preuves supplémentaires d’essais de type peuvent être appropriés, sous réserve des spécifications du projet et des exigences locales.

Les interfaces physiques sont faciles à négliger jusqu’à ce que la construction soit avancée. Vérifiez le poids de transport, les points de levage, le trajet d’accès, la charge sur fondation, le sens d’entrée des câbles, l’espace de raccordement, les dégagements pour les portes et les radiateurs, le parcours de ventilation et l’accès pour la maintenance. Un transformateur qui tient sur un plan d’implantation peut néanmoins être difficile à remplacer ou à entretenir si des caniveaux de câbles, des murs ou une structure en hauteur limitent l’accès.

Questions à résoudre avant de passer commande

Avant l’approbation finale, l’équipe de conception doit pouvoir répondre clairement à ces questions :

• Quelle est la demande maximale mesurée ou calculée, et quelle charge future est réellement engagée ?
• Le transformateur peut-il supporter les démarrages de moteurs prévus, la charge harmonique et les conditions ambiantes sans échauffement ou chute de tension inacceptables ?
• Son impédance maintient-elle le courant de défaut en aval dans les limites de conception de l’appareillage et des protections ?
• Quelle conséquence d’interruption est acceptable, et le schéma unifilaire offre-t-il le niveau de continuité requis ?
• Les exigences du réseau, les réglementations locales, les dispositions incendie et les conditions environnementales du site sont-elles documentées ?

Si ces réponses restent vagues, la spécification n’est pas prête. Les erreurs les plus coûteuses dans le choix d’un transformateur commencent généralement par des hypothèses non résolues entre les équipes de génie civil, d’électricité, du réseau et d’exploitation.

Travailler avec un fournisseur au-delà de la fiche technique

Un fournisseur fiable doit être disposé à discuter du régime de fonctionnement qui sous-tend la puissance nominale, et non seulement à chiffrer les kVA demandés. C’est là que l’assistance technique apporte une valeur pratique : vérifier les pertes par rapport au profil de charge, examiner la compatibilité du groupe vectoriel, confirmer les besoins en accessoires et identifier les contraintes d’installation avant fabrication.

Jinshida Electric Power Technology Co., Ltd. accompagne les projets de transport et de distribution d’électricité grâce au développement, à la fabrication et à l’assistance d’application de transformateurs et d’équipements électriques. Pour les projets commerciaux, industriels, liés aux énergies renouvelables et aux infrastructures, la discussion utile doit commencer par le schéma unifilaire, les données de charge, les conditions du site et les normes requises. Un processus qualité rigoureux est important, mais il est plus efficace lorsque la conception des équipements repose sur des informations complètes concernant le projet.

La décision finale concernant letransformateur moyenne tension doit concilier les performances électriques, la maintenabilité, la résilience et le coût sur le cycle de vie. Sélectionnez l’unité adaptée au système réel et à un plan d’exploitation futur crédible, puis documentez les hypothèses. Cette approche offre à l’installation une base bien plus solide que le choix de la plus grande puissance disponible dans le budget initial.

Questions fréquentes

Quelle capacité de réserve faut-il prévoir ?

Il n’existe pas de pourcentage fixe adapté à tous les sites. Basez-vous sur des plans d’extension engagés, non sur un optimisme vague. Lorsque la charge future est incertaine, prévoir des dispositions physiques et électriques pour un second transformateur peut être plus efficace que de surdimensionner fortement la première unité.

Deux transformateurs peuvent-ils fonctionner en parallèle ?

Oui, mais uniquement après avoir vérifié le rapport de tension, le groupe vectoriel, l’impédance, la position des prises, la relation de phase, l’équilibre des puissances nominales et la coordination des protections. Le fonctionnement en parallèle doit être conçu, et non supposé.

Un transformateur de type sec est-il toujours le choix intérieur le plus sûr ?

Il est souvent approprié en intérieur, mais la ventilation, la poussière, l’atmosphère corrosive, les dégagements et les exigences locales de protection incendie déterminent toujours l’installation finale. La construction de type sec ne supprime pas la nécessité d’un examen spécifique au site.

Quand faut-il étudier la charge harmonique ?

Étudiez-la dès que des variateurs importants, redresseurs, systèmes UPS, équipements de recharge ou autres charges d’électronique de puissance représentent une part significative de la charge. Attendre l’apparition de surchauffes ou de déclenchements intempestifs est tardif et coûteux.
