Pertes des transformateurs de distribution électrique : comment améliorer les coûts énergétiques sur la durée de vie

Pour les décideurs d’entreprise, un transformateur de distribution électrique est plus qu’un investissement en capital ; il constitue un facteur de coût énergétique à long terme.

Les pertes des transformateurs peuvent s’accumuler pendant des décennies, affectant les budgets d’exploitation, les objectifs de durabilité, la fiabilité des équipements et le rendement global des investissements dans les infrastructures électriques.

Comprendre les pertes à vide et les pertes en charge aide les organisations à sélectionner des équipements efficaces, à optimiser les performances sur le cycle de vie et à prendre des décisions d’investissement justifiables avant le début des achats.

La conclusion centrale est simple : le prix d’achat le plus bas produit rarement le coût total sur la durée de vie le plus bas pour un transformateur continuellement sous tension.

Les organisations doivent évaluer chaque transformateur de distribution électrique en tenant compte des pertes énergétiques annuelles, de la charge prévue, des prix de l’électricité, des heures de fonctionnement, du risque de maintenance et de la durée de service planifiée.

Cette approche fait passer les achats d’une comparaison des prix nominaux à une comparaison des performances économiques de conceptions de transformateurs concurrentes sur toute leur durée de fonctionnement.

Pourquoi les pertes des transformateurs importent davantage que le prix initial

Un transformateur peut fonctionner de manière fiable pendant 25 à 40 ans ; même des différences modestes de rendement peuvent donc engendrer des coûts cumulés d’électricité considérables.

Contrairement à de nombreux actifs industriels, les transformateurs consomment de l’énergie dès qu’ils sont sous tension, y compris pendant les périodes où la demande en aval est faible ou inexistante.

Cela rend la gestion des pertes particulièrement importante pour les usines, les campus commerciaux, les installations liées aux données, les infrastructures publiques et les projets de raccordement aux énergies renouvelables.

Pour les décideurs, la question ne se limite pas à la conformité en matière d’efficacité. Il s’agit de savoir si l’unité sélectionnée permet de maîtriser les coûts d’exploitation et de soutenir les plans de capacité à long terme.

Des pertes plus élevées augmentent directement les factures d’électricité, mais elles peuvent également élever les températures de fonctionnement, accélérer le vieillissement de l’isolation et réduire la flexibilité pratique de charge.

Dans les zones où les tarifs énergétiques sont élevés ou dans les applications fonctionnant en continu, le coût des pertes peut dépasser plusieurs fois le prix d’achat initial du transformateur.

L’argument économique devient plus solide lorsque les organisations prennent en compte la comptabilisation carbone, les objectifs internes de réduction de l’énergie, la gestion de la demande par les services publics et l’incertitude future des prix de l’électricité.

Une décision d’achat doit donc inclure une évaluation des pertes capitalisées, plutôt que de s’appuyer uniquement sur la puissance nominale, le rapport de tension et le coût indiqué de l’équipement.

Comprendre les deux catégories de pertes avant de comparer les conceptions

Les pertes des transformateurs sont généralement divisées en pertes à vide et pertes en charge. Chacune se comporte différemment ; les deux doivent donc être évaluées en fonction des conditions réelles d’exploitation.

Les pertes à vide, également appelées pertes dans le noyau ou pertes fer, se produisent dès que le transformateur est sous tension, qu’il alimente ou non une charge importante.

Ces pertes proviennent principalement de l’hystérésis magnétique et des courants de Foucault dans le matériau du noyau, lorsque la tension alternative magnétise continuellement l’acier.

Comme les pertes à vide se produisent en continu, elles sont particulièrement importantes lorsque les transformateurs restent sous tension pendant de longues heures avec une charge moyenne relativement faible.

Les exemples incluent les immeubles de bureaux, les lotissements résidentiels, les installations alimentées en secours, les réseaux municipaux et les sites industriels ayant des programmes de production saisonniers ou variables.

Les pertes en charge, souvent appelées pertes cuivre, augmentent lorsque le courant circule dans les enroulements, les conducteurs, les raccordements et les autres composants conducteurs du transformateur.

Elles varient approximativement selon le carré du courant de charge. Un transformateur fortement chargé peut donc subir des pertes énergétiques liées à la charge disproportionnellement plus élevées.

Les pertes supplémentaires contribuent également sous charge ; elles sont causées par le flux magnétique de fuite induisant des courants de circulation dans les enroulements, les parois de cuve, les éléments structurels et les brides.

Un devis fournisseur n’indiquant qu’une seule valeur de perte est insuffisant. Les acheteurs ont besoin de valeurs séparées pour les pertes à vide, les pertes en charge, l’impédance, l’élévation de température et les conditions d’essai.

Calculer le coût sur la durée de vie à l’aide d’hypothèses d’exploitation propres au site

La comparaison financière la plus utile convertit les pertes en coût énergétique annuel, puis évalue ces coûts sur la durée de service prévue du transformateur par l’organisation.

La perte énergétique annuelle à vide peut être estimée en multipliant la perte à vide en kilowatts par le nombre d’heures de mise sous tension chaque année.

Pour les équipements continuellement sous tension, ce chiffre est normalement de 8,760 heures. Il ne doit être réduit que lorsqu’un plan d’exploitation documenté prévoit des périodes hors tension.

La perte énergétique annuelle en charge dépend des pertes en charge nominales, des heures annuelles de fonctionnement et du carré du pourcentage de charge moyenne attendu.

Par exemple, un transformateur fonctionnant à 70 pour cent de son courant nominal subit environ 49 pour cent de sa valeur de pertes cuivre à pleine charge.

Ce calcul simplifié doit être affiné lorsque les profils de charge sont très variables, notamment pour les processus industriels, la recharge de véhicules électriques ou les installations de production d’énergie renouvelable.

Multipliez les pertes énergétiques annuelles par le prix applicable de l’électricité, y compris les tarifs, les frais liés à la demande lorsqu’ils sont pertinents et les hypothèses prévues d’augmentation future des prix.

Actualisez ensuite les coûts d’exploitation futurs à leur valeur actuelle en utilisant le taux d’investissement standard de l’organisation. Cela permet de comparer de manière cohérente les différentes options d’achat.

Les décideurs doivent demander des hypothèses transparentes aux fournisseurs plutôt que d’accepter des affirmations génériques d’économies qui ne reflètent pas les conditions réelles de charge ou de tarification.

Un modèle fiable tient également compte du fait que les coûts de l’électricité peuvent varier selon la période d’utilisation. Les pertes durant les périodes de pointe peuvent avoir des conséquences financières sensiblement plus importantes que ne le suggèrent les estimations basées sur un tarif moyen.

Adapter l’efficacité du transformateur au profil de charge réel

Le surdimensionnement est une source fréquente de coût évitable sur la durée de vie. Il peut réduire les pertes en charge, mais il peut augmenter les pertes à vide et les dépenses d’investissement inutiles.

Le sous-dimensionnement crée un problème différent : température de fonctionnement élevée, pertes en charge accrues, marge de surcharge réduite et détérioration potentiellement plus rapide de l’isolation lors des pointes de demande.

La meilleure puissance nominale dépend des données de demande mesurées, de l’expansion anticipée, des facteurs de diversité, du facteur de puissance, du contenu harmonique, des conditions ambiantes et de la redondance requise.

De nombreux sites ne fonctionnent pas à proximité de leur charge de conception initiale. Les changements de production, les programmes d’efficacité, le renouvellement des locataires et la production distribuée peuvent modifier considérablement la demande.

Les données historiques par intervalles sont plus utiles qu’une seule mesure de demande de pointe. Elles révèlent la fréquence à laquelle le transformateur fonctionne à des niveaux de charge faibles, moyens et élevés.

Lorsque la croissance future est incertaine, les organisations peuvent comparer une unité unique plus grande avec des ajouts de capacité échelonnés, un fonctionnement en parallèle ou une architecture de distribution modulaire.

Cette analyse aide à éviter de payer en continu des pénalités de pertes dans le noyau pour une capacité qui peut rester inutilisée pendant une grande partie de la durée de vie du transformateur.

À l’inverse, les installations critiques peuvent justifier une capacité supplémentaire malgré un certain compromis d’efficacité lorsque les exigences de continuité et les coûts d’interruption dépassent les économies d’énergie.

Spécifier les caractéristiques du noyau, des enroulements et de fabrication qui réduisent les pertes

Les performances en matière de pertes sont fortement influencées par la qualité de l’acier du noyau, la conception du noyau, la géométrie des enroulements, le choix des conducteurs, les systèmes d’isolation et le contrôle des procédés de fabrication.

Un acier au silicium à grains orientés laminé à froid de haute qualité peut réduire les pertes magnétiques lorsque les procédés de découpe, d’empilage, d’isolation et de serrage du noyau sont correctement maîtrisés.

Les joints du noyau, le contrôle des bavures, l’alignement des tôles et la manipulation des matériaux sont importants, car de petites incohérences de fabrication peuvent augmenter le courant à vide, les pertes et le bruit.

La conception des enroulements influence la résistance, le flux de fuite, la résistance mécanique, le comportement de refroidissement et la capacité du transformateur à résister aux forces de court-circuit lors de défauts.

Les enroulements en cuivre peuvent assurer une résistance plus faible et de solides performances électriques, bien que la décision finale doive prendre en compte la qualité globale de la conception plutôt que le seul matériau conducteur.

Les enroulements en feuille basse tension peuvent améliorer la stabilité mécanique et la répartition du courant dans les conceptions adaptées, contribuant à gérer les contraintes de court-circuit et l’échauffement localisé.

Pour les applications industrielles, les acheteurs doivent également évaluer les charges harmoniques. Les charges non linéaires peuvent créer des pertes supplémentaires par courants de Foucault que les hypothèses de charge standard peuvent négliger.

Demandez aux fabricants si les valeurs de pertes indiquées s’appliquent à la fréquence nominale, à la température spécifiée et à la configuration d’exploitation prévue, y compris la position de prise lorsque cela est applicable.

Utiliser des spécifications d’achat qui protègent l’argument économique

Une spécification solide définit des pertes maximales garanties, plutôt que de traiter l’efficacité comme une caractéristique de produit non contraignante ou une déclaration marketing générale.

Elle doit indiquer les pertes à vide nominales, les pertes en charge nominales, les normes applicables, les méthodes d’essai, les tolérances et le traitement financier des pertes excédentaires.

Les valeurs de pertes capitalisées sont particulièrement utiles dans les appels d’offres concurrentiels. Elles attribuent une valeur économique à chaque watt de perte à vide et en charge.

Les fournisseurs peuvent alors optimiser leurs conceptions selon l’économie énergétique réelle de l’acheteur, au lieu de rivaliser principalement par des réductions du prix initial des équipements.

La valeur capitalisée des pertes à vide doit généralement être plus élevée lorsque l’équipement reste continuellement sous tension et que la charge moyenne du site est modeste.

La valeur des pertes en charge doit augmenter lorsque le transformateur est censé fonctionner près de sa capacité, que les prix de l’électricité sont élevés ou que les marges de refroidissement sont limitées.

Les spécifications doivent exiger une documentation des essais de routine et préciser si des essais avec témoin indépendant sont nécessaires pour les projets d’achat critiques, à forte valeur ou récurrents.

La conformité aux exigences reconnues, y compris les normes IEC, IEEE, ANSI ou locales pertinentes, établit une base de référence mais ne remplace pas les garanties de pertes propres au projet.

Les acheteurs doivent comparer les devis selon un calendrier technique commun. Les différences de référence de température, d’accessoires, de système de refroidissement, d’impédance et de prises peuvent fausser les comparaisons.

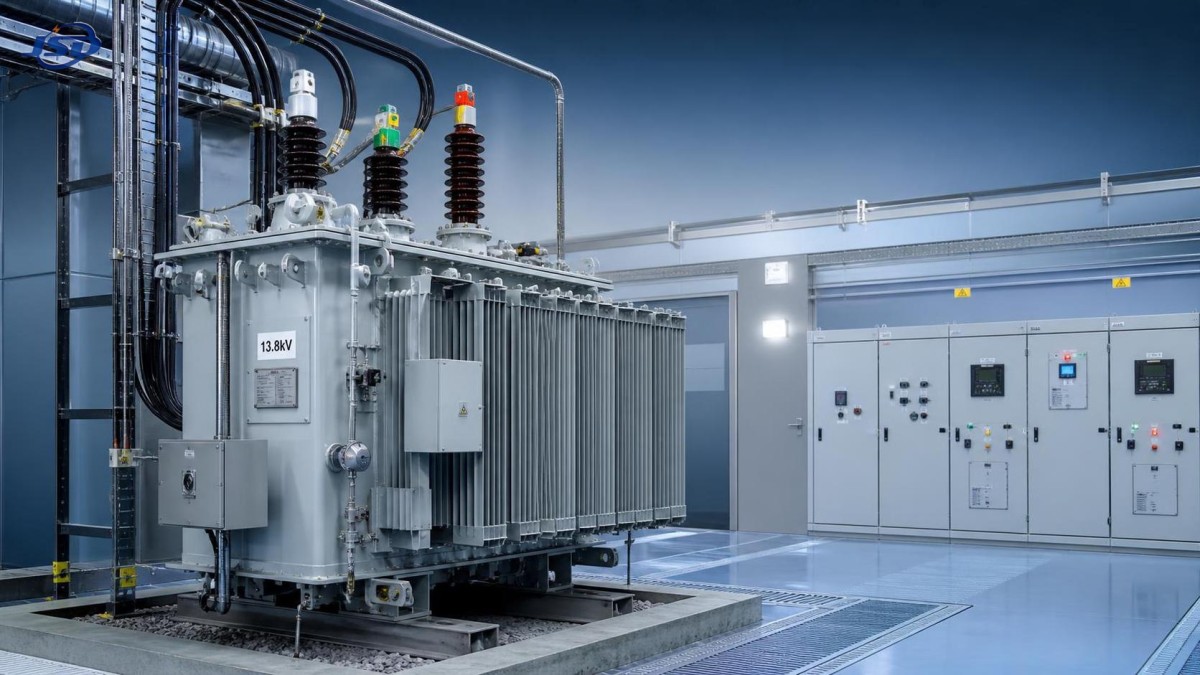

Envisager une solution 13.8kV pour les projets de distribution

Pour les installations alimentées par un réseau de distribution 13.8kV, la sélection du transformateur doit concilier la conversion de tension, le profil de charge, le courant de défaut, l’environnement d’installation et les objectifs sur le cycle de vie.

Untransformateur de distribution 13.8kV correctement spécifié peut abaisser la moyenne tension vers des niveaux de basse tension pratiques pour les systèmes de distribution industriels, commerciaux et civils.

La capacité disponible doit refléter la demande mesurée et prévue. Une plage de 30 à 2500 kVA peut répondre à diverses applications, mais un dimensionnement correct reste essentiel.

Les choix typiques de tension secondaire peuvent inclure 0.4kV, 0.416kV, 0.420kV, 0.440kV ou 0.480kV, selon les exigences régionales et les équipements raccordés.

À 50Hz ou 60Hz, la conception du transformateur doit correspondre au système d’exploitation. La fréquence, le groupe vectoriel, le rapport de tension et les objectifs de pertes doivent être confirmés dès le départ.

Jinshida Electric Power Technology Co., Ltd. prend en charge les exigences personnalisées de tension, capacité, fréquence, groupe de connexion et pertes pour les applications de distribution électrique.

Des caractéristiques telles qu’un enroulement haute tension en cuivre, un enroulement basse tension en feuille, des matériaux d’isolation de qualité et un traitement contrôlé de l’acier au silicium peuvent favoriser un fonctionnement fiable à long terme.

Pour les acheteurs, la question pertinente demeure la performance mesurable : demandez des pertes garanties, des rapports d’essai, les preuves de certification applicables, les engagements de livraison et l’étendue de l’assistance après-vente.

Réduire les pertes après la mise en service grâce à de meilleures pratiques d’exploitation

Les achats établissent la référence d’efficacité, mais les pratiques d’exploitation déterminent si le transformateur continue à fournir les performances attendues sur son cycle de vie au fil du temps.

Surveillez régulièrement la charge, la tension, la température et la qualité de l’énergie. Les données de tendance peuvent révéler des conditions de surcharge, des pertes inhabituelles, des problèmes de refroidissement ou des changements de la demande en aval.

Les inspections thermiques peuvent identifier les connexions desserrées et les points chauds anormaux avant qu’ils ne se transforment en gaspillage d’énergie, en dommages aux équipements ou en interruptions de service imprévues.

Pour les unités remplies d’huile, des analyses régulières de l’huile permettent d’évaluer l’humidité, les gaz dissous, la rigidité diélectrique et l’état de l’isolation, favorisant une planification éclairée de la maintenance.

Maintenez les radiateurs, ventilateurs, conduits et voies de ventilation dégagés. Un refroidissement restreint augmente la température, accroît les pertes liées à la résistance et contribue à accélérer le vieillissement de l’isolation.

Réexaminez les réglages de prises lorsque les conditions de tension du système changent. Des réglages incorrects peuvent produire une tension secondaire indésirable, un fonctionnement inefficace et des contraintes évitables sur les charges raccordées.

Lorsque plusieurs transformateurs fonctionnent en parallèle, évaluez le partage de charge. Une charge inégale peut entraîner des pertes cuivre excessives sur une unité tandis qu’une autre reste sous-utilisée.

Les installations comportant des charges non linéaires importantes doivent mesurer périodiquement les harmoniques et confirmer que les limites de charge du transformateur tiennent compte de l’échauffement supplémentaire et des effets des courants de Foucault.

Évaluer conjointement la fiabilité et l’efficacité

L’efficacité énergétique ne doit pas être évaluée séparément de la fiabilité. Une défaillance de transformateur peut entraîner des pertes de production, des risques pour la sécurité, des coûts de réparation et des conséquences sur la réputation.

Les conceptions à faibles pertes doivent également fournir une coordination d’isolation appropriée, une résistance aux courts-circuits, une marge thermique, une résistance à la foudre et une durabilité mécanique adaptées à l’application.

Une qualité de fabrication fiable fait donc partie de l’économie sur la durée de vie. La stabilité des performances de pertes dépend de matériaux constants, du contrôle des processus, des essais et d’une gestion de la qualité documentée.

Les décideurs doivent évaluer l’expérience du fournisseur dans des climats, classes de tension, secteurs et régions de livraison comparables plutôt que de se fier uniquement à une fiche de spécifications.

Le délai de livraison et la disponibilité du service sont également importants. Un transformateur efficace qui ne peut pas être remplacé rapidement après une défaillance majeure peut exposer l’entreprise à un temps d’arrêt inacceptable.

Une évaluation du cycle de vie doit attribuer une pondération financière raisonnable à l’atténuation des risques, à la stratégie de pièces de rechange, aux conditions de garantie, à la capacité de réponse technique et à l’assistance de maintenance.

Prendre la décision finale avec une grille d’évaluation claire du cycle de vie

Avant d’approuver un achat, la direction doit examiner le prix initial, les pertes capitalisées, le coût énergétique annuel projeté, l’adéquation à la charge, les preuves de fiabilité et l’assistance du fournisseur.

La grille d’évaluation doit distinguer les exigences techniques obligatoires des préférences commerciales, afin de garantir que les affirmations d’efficacité ne masquent pas les exigences de sécurité, de compatibilité ou de résilience.

Comparez au moins deux scénarios d’exploitation : la demande prévue et une demande à forte croissance. Cela révèle si le transformateur de distribution électrique sélectionné reste économique dans des conditions changeantes.

Testez également la sensibilité aux hausses des prix de l’électricité. Une conception dont le coût initial est légèrement plus élevé peut devenir financièrement supérieure bien plus tôt que ne le suggère une simple estimation du délai de récupération.

Documentez les hypothèses à l’origine de chaque calcul. Des enregistrements clairs facilitent l’approbation interne et fournissent une référence pour les évaluations des performances après installation.

Les décisions d’achat les plus solides combinent des données de site précises, des valeurs de pertes garanties, une analyse financière rigoureuse et un fournisseur capable de fournir une qualité de produit vérifiée.

Conclusion

Les pertes des transformateurs constituent un coût maîtrisable sur la durée de vie, et non un détail inévitable de la distribution électrique. La bonne conception peut réduire les dépenses énergétiques pendant des décennies.

Les dirigeants d’entreprise doivent d’abord se concentrer sur le comportement réel de la charge, le coût annualisé des pertes et les exigences de fiabilité avant de comparer les prix d’achat ou les descriptions de produits standard.

En spécifiant des pertes à vide et en charge garanties, en sélectionnant soigneusement la capacité et en assurant une bonne maintenance des équipements, les organisations peuvent améliorer à la fois l’économie d’exploitation et la résilience.

Un transformateur de distribution électrique doit en fin de compte être sélectionné comme un investissement d’infrastructure à long terme : mesuré par sa valeur sur le cycle de vie, ses performances vérifiées et la fiabilité de son service.
