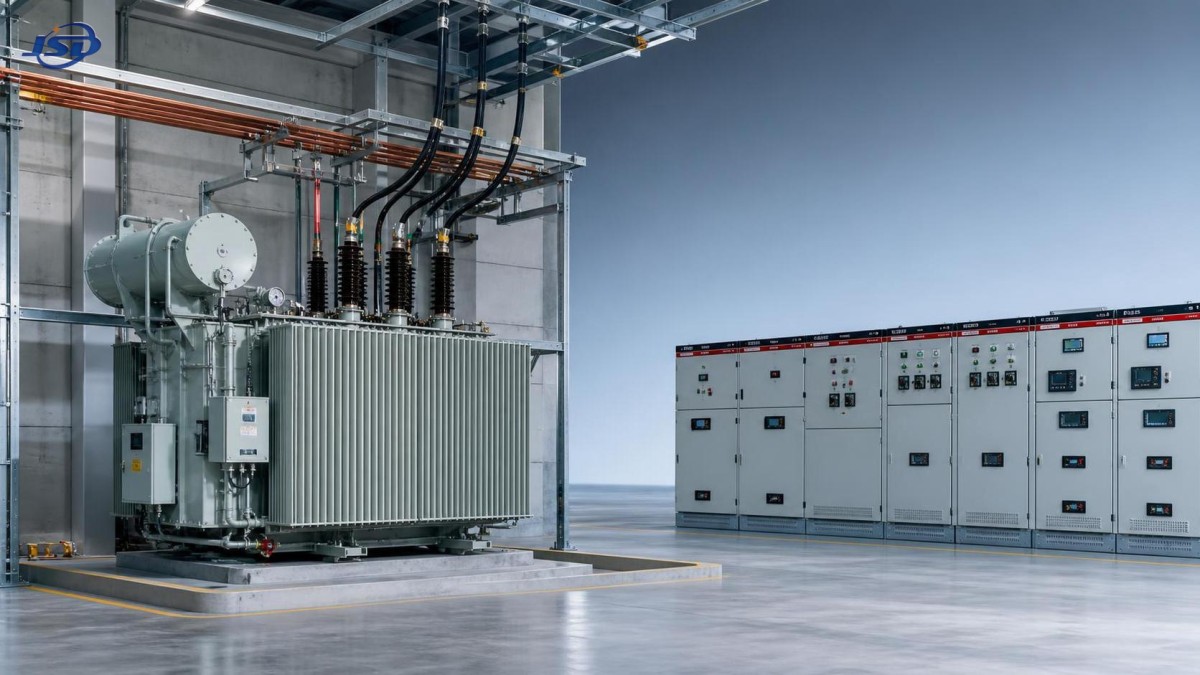

Selección de transformadores de media tensión para instalaciones comerciales y de fabricación

Un transformador de media tensión no es un elemento que deba definirse después de estimar la carga del edificio. En un complejo comercial o una planta de fabricación, establece los límites de fiabilidad, ampliación, coordinación de protecciones y pérdidas de energía durante muchos años. La selección correcta comienza con el comportamiento eléctrico real de la instalación, no simplemente con su carga conectada o con el tamaño de transformador utilizado en un proyecto anterior.

El objetivo práctico es sencillo: elegir una unidad que se adapte al suministro de la compañía eléctrica, gestione las condiciones normales y anormales de operación, sea adecuada para el entorno de instalación y deje margen para un crecimiento justificado sin pagar por capacidad innecesaria. Esto exige tomar algunas decisiones en el orden correcto.

Comience por la carga, no por la placa de características

Muchas especificaciones iniciales parten de una carga conectada total. Esto es útil, pero no equivale a la potencia nominal del transformador. Los motores, sistemas HVAC, soldadoras, compresores, equipos de datos, iluminación y líneas de proceso no funcionan todos a plena demanda al mismo tiempo. Una instalación con una gran carga conectada puede tener una demanda máxima medida mucho menor, mientras que una planta con una carga conectada moderada puede generar picos severos de corta duración durante los arranques de producción.

Un estudio de carga sólido debe revisar al menos cuatro aspectos: la demanda máxima actual, el factor de carga previsto, el factor de potencia y el perfil de carga durante un día normal o ciclo de producción. Los datos de medición son preferibles para una instalación existente. Para una instalación nueva, el equipo de diseño eléctrico debe elaborar un programa de demanda basándose en el ciclo de trabajo de los equipos, la diversidad y las características de arranque de los motores principales.

Las instalaciones con alta presencia de motores merecen especial atención. Un transformador puede parecer correctamente dimensionado durante la operación estable y, sin embargo, experimentar una caída de tensión inaceptable cuando arrancan varios motores grandes. Los arrancadores suaves, variadores de frecuencia, controles de secuenciación o una impedancia de transformador revisada pueden ser más eficaces que seleccionar simplemente una unidad mucho mayor.

Una regla de decisión útil es la siguiente: dimensione para la demanda operativa prevista y un escenario de crecimiento creíble, y después verifique el rendimiento térmico y la regulación de tensión en el ciclo de trabajo realista más exigente. No dimensione únicamente a partir de la suma de las placas de características de los equipos, ni suponga que un gran margen resuelve automáticamente los problemas de calidad de energía.

Adapte el transformador de media tensión al sistema de suministro

La relación de tensión es el punto de partida evidente, pero es solo una parte de la compatibilidad. Confirme la tensión nominal de la compañía eléctrica, la variación de suministro permitida, la frecuencia del sistema, la configuración de puesta a tierra y el nivel de cortocircuito disponible en el punto de conexión. La potencia nominal del primario del transformador, el rango de tomas, el grupo vectorial y el nivel de aislamiento deben funcionar con esa red específica.

La selección de tomas suele tratarse como un detalle de adquisición. No debería ser así. Si la tensión entrante de la compañía eléctrica suele ser alta o baja, puede ser suficiente un ajuste fijo de toma sin carga. Si la barra aguas abajo debe mantenerse dentro de una banda de tensión más estrecha mientras el suministro o la carga cambian significativamente, puede justificarse un cambiador de tomas bajo carga. La elección correcta depende del estudio de red, la filosofía de operación y la capacidad de mantenimiento. Un cambiador de tomas bajo carga añade flexibilidad de control, pero también incorpora equipos que deben inspeccionarse y mantenerse correctamente.

La tensión secundaria también debe reflejar la arquitectura de distribución real. Un transformador que alimenta un cuadro general de baja tensión tiene necesidades diferentes de uno que alimenta una línea de motores de media tensión, un sistema rectificador o una subestación de proceso dedicada. En sistemas con múltiples transformadores, los grupos vectoriales y el desplazamiento de fase deben coordinarse antes de considerar la operación en paralelo. Unas potencias nominales en kVA similares por sí solas no hacen que los transformadores sean aptos para operar en paralelo.

La impedancia de cortocircuito es otra especificación que debe revisarse desde el principio. Una impedancia menor puede mejorar la regulación de tensión, pero puede aumentar la corriente de falla disponible aguas abajo. Una impedancia mayor puede ayudar a limitar la corriente de falla, pero puede generar una mayor caída de tensión durante cambios importantes de carga. No existe un porcentaje de impedancia universalmente “mejor”; debe ajustarse al estudio de protecciones, las capacidades nominales de la aparamenta, los requisitos de arranque de motores y las longitudes de cable.

Tipo seco o lleno de líquido: elija según las condiciones del sitio

La decisión entre transformadores de tipo seco y llenos de líquido suele plantearse como una simple comparación de seguridad. En la práctica, la ubicación y las condiciones de operación importan más que la preferencia general.

Los transformadores de tipo seco se seleccionan habitualmente para instalaciones interiores donde el riesgo de incendio, la ventilación, el acceso y la integración con el edificio son preocupaciones centrales. Evitan el líquido aislante, pero aún requieren las distancias adecuadas, flujo de aire, control de temperatura y limpieza. La acumulación de polvo, los contaminantes corrosivos y la ventilación restringida pueden acortar la vida útil u obligar a reducir la potencia. En un área de procesamiento con fibras en suspensión, partículas metálicas, productos químicos o altas temperaturas ambiente, “interior” no significa automáticamente “entorno fácil”.

Las unidades llenas de líquido suelen preferirse para subestaciones exteriores, capacidades más altas o aplicaciones donde el diseño compacto y el rendimiento térmico son prioritarios. Su instalación requiere atención a la contención, la protección contra incendios, los requisitos medioambientales y las normas de las autoridades locales. El tipo de líquido también importa. El aceite mineral, los fluidos de éster natural y otros líquidos aislantes presentan diferentes características de incendio, medioambientales y de rendimiento. La elección final debe alinearse con los requisitos del sitio y las normas aplicables, en lugar de basarse en una suposición genérica de que una tecnología es mejor.

Para cualquiera de los dos diseños, solicite al fabricante que indique las condiciones ambientales nominales, la altitud permitida, las hipótesis de elevación de temperatura, el nivel de protección de la envolvente o del tanque, y cualquier reducción de potencia necesaria para la ubicación propuesta. Estos detalles son especialmente importantes en climas cálidos, instalaciones costeras, ubicaciones elevadas y salas eléctricas cerradas.

La fiabilidad se diseña en todo el esquema de distribución

Un transformador más grande puede ser menos costoso de comprar e instalar que dos unidades más pequeñas. También puede crear un único punto de falla. Esta disyuntiva debe ser visible antes de que el proyecto quede definido.

Para un almacén con carga crítica limitada y una ventana de interrupción aceptable, una configuración con un solo transformador puede ser totalmente razonable. Para un proceso de fabricación continuo, un desarrollo comercial vinculado a un hospital, una gran planta de agua refrigerada o una instalación con consecuencias de reinicio costosas, la redundancia puede valer más que el ahorro aparente de una configuración más simple.

La capacidad N+1, las barras divididas, los interruptores de acoplamiento, las subestaciones seccionadas y la generación de respaldo pueden mejorar la resiliencia, pero resuelven problemas diferentes. Un generador de respaldo puede alimentar cargas esenciales, pero no todo un proceso de producción. Dos transformadores con un acoplador de barras pueden ofrecer flexibilidad de mantenimiento, pero solo si el esquema de protección y la corriente de falla disponible están diseñados para las condiciones de acoplador cerrado y abierto.

Por lo tanto, la coordinación de protecciones debe desarrollarse junto con la selección del transformador. Los ajustes de relés, las capacidades nominales de fusibles, la restricción de corriente de irrupción, la protección diferencial cuando corresponda, la protección contra fallas a tierra y las capacidades nominales de los interruptores aguas abajo deben considerarse como un único sistema. Un transformador que supera una revisión básica de ficha técnica aún puede causar dificultades operativas si se ignoraron su comportamiento de irrupción o su impedancia durante el diseño de protección.

Las pérdidas de energía requieren una visión del ciclo de vida

El precio de compra es visible en la licitación. Las pérdidas se pagan gradualmente durante cada hora de operación. La pérdida en el núcleo se produce siempre que el transformador está energizado, mientras que la pérdida en carga aumenta con la corriente. Una instalación que opera cerca de plena carga durante turnos largos de producción valorará la cifra de pérdidas en carga de forma diferente a un sitio comercial con poca carga energizado las 24 horas.

Comparar la eficiencia del transformador en un solo punto de carga puede inducir a error. Solicite pérdidas garantizadas en vacío, pérdidas en carga a la temperatura de referencia indicada, impedancia y eficiencia esperada en todo el rango operativo previsto. Después, utilice el perfil anual de carga esperado de la instalación y las hipótesis de coste local de energía para comparar el coste del ciclo de vida. El cálculo debe ser lo suficientemente transparente para que el equipo de diseño pueda cuestionar las hipótesis.

El sobredimensionamiento es una respuesta habitual a la incertidumbre sobre el crecimiento futuro. Puede ser razonable cuando la ampliación es muy probable, pero un transformador significativamente sobredimensionado puede pasar años con carga ligera mientras incurre en pérdidas en vacío evitables. Un plan de subestación modular, espacio para un futuro transformador o una configuración de doble transformador pueden ofrecer un mejor equilibrio en algunos proyectos.

Armónicos, calidad de energía y cargas modernas

Actualmente, las instalaciones contienen más cargas no lineales de las que suponían muchas especificaciones antiguas de transformadores: variadores de frecuencia, sistemas UPS, equipos de carga de vehículos eléctricos, controladores LED, equipos de soldadura, rectificadores y sistemas de conversión de potencia. Estas cargas pueden introducir corrientes armónicas que aumentan el calentamiento en los devanados, conexiones y conductores neutros.

La respuesta correcta no es solicitar un “transformador para armónicos” sin definir la carga. Obtenga el espectro armónico previsto de los proveedores de equipos principales o realice mediciones en una instalación existente. El proveedor del transformador podrá entonces evaluar la capacidad térmica y proponer medidas de diseño adecuadas. Dependiendo de la aplicación, la solución puede incluir una potencia reducida, un transformador dedicado, un grupo vectorial apropiado, filtros o cambios en la disposición de las cargas.

Los parques industriales y las microrredes requieren una comprobación adicional cuando se incluye almacenamiento en baterías. Un sistema contenerizado como elSistema de almacenamiento de energía en contenedor con refrigeración líquida de 1MW/2MWh puede modificar el flujo de potencia en el punto de conexión. Su modo de operación PCS, contribución a fallas, respuesta de control y rango de tensión deben revisarse junto con el diseño del transformador, las protecciones y la interfaz con la compañía eléctrica. El almacenamiento puede reducir picos o respaldar la integración de energías renovables, pero no elimina la necesidad de validar la carga del transformador en condiciones de carga, descarga y bypass.

Especificaciones que evitan problemas en etapas tardías

Una especificación técnica concisa pero completa reduce la ambigüedad entre los licitantes. Debe indicar la potencia requerida, relación de tensión, frecuencia, disposición de tomas, grupo vectorial, objetivo o rango aceptable de impedancia, clase de refrigeración, requisitos de aislamiento, elevación de temperatura, ubicación de instalación, condiciones ambientales, altitud, límites de ruido cuando corresponda y normas aplicables.

También debe definir los requisitos de ensayo y documentación. Los informes de ensayos de rutina, detalles de la placa de características, planos dimensionales, disposición de terminales, pérdidas, impedancia, lista de accesorios, diagramas de cableado e instrucciones de instalación deben estar disponibles antes del envío. Para proyectos críticos, pueden ser apropiados ensayos presenciados o evidencias adicionales de ensayos de tipo, sujetos a la especificación del proyecto y los requisitos locales.

Las interfaces físicas son fáciles de pasar por alto hasta que la construcción está avanzada. Verifique el peso de transporte, los puntos de elevación, la ruta de acceso, la carga de la cimentación, la dirección de entrada de cables, el espacio de terminación, las holguras para puertas y radiadores, la ruta de ventilación y el acceso para mantenimiento. Un transformador que cabe en un plano de distribución aún puede ser difícil de sustituir o mantener si las zanjas de cables, paredes o estructuras superiores restringen el acceso.

Preguntas que deben resolverse antes de realizar un pedido

Antes de la aprobación final, el equipo de diseño debe poder responder claramente a estas preguntas:

• ¿Cuál es la demanda máxima medida o calculada y qué carga futura está realmente comprometida?
• ¿Puede el transformador soportar los arranques de motores previstos, la carga armónica y las condiciones ambientales sin calentamiento o caída de tensión inaceptables?
• ¿Su impedancia mantiene la corriente de falla aguas abajo dentro de los límites de diseño de la aparamenta y las protecciones?
• ¿Qué consecuencia de una interrupción es aceptable y el diagrama unifilar proporciona el nivel de continuidad requerido?
• ¿Están documentados los requisitos de la compañía eléctrica, los códigos locales, las disposiciones contra incendios y las condiciones ambientales del sitio?

Si esas respuestas son imprecisas, la especificación no está lista. Los errores más costosos en la selección de transformadores suelen comenzar como supuestos no resueltos entre los equipos de obra civil, electricidad, compañía eléctrica y operaciones.

Trabajar con un proveedor más allá de la ficha técnica

Un proveedor fiable debe estar dispuesto a analizar el régimen de operación que respalda la potencia nominal, no solo a cotizar los kVA solicitados. Aquí es donde el soporte de ingeniería tiene valor práctico: comprobar las pérdidas frente al perfil de carga, revisar la compatibilidad del grupo vectorial, confirmar las necesidades de accesorios e identificar las limitaciones de instalación antes de la fabricación.

Jinshida Electric Power Technology Co., Ltd. respalda proyectos de transmisión y distribución de energía mediante el desarrollo, la fabricación y el soporte de aplicación de transformadores y equipos eléctricos. Para trabajos comerciales, industriales, de energías renovables e infraestructura, la conversación útil debe comenzar con el diagrama unifilar, los datos de carga, las condiciones del sitio y las normas requeridas. Un proceso de calidad riguroso es importante, pero resulta más eficaz cuando el diseño del equipo se basa en información completa del proyecto.

La decisión final sobre eltransformador de media tensión debe equilibrar el rendimiento eléctrico, la facilidad de mantenimiento, la resiliencia y el coste del ciclo de vida. Seleccione la unidad que se adapte al sistema real y al plan operativo futuro creíble, y después documente las hipótesis. Este enfoque proporciona a la instalación una base mucho más sólida que elegir la mayor potencia disponible dentro del presupuesto inicial.

Preguntas frecuentes

¿Cuánta capacidad de reserva debe incluirse?

No existe un porcentaje fijo adecuado para todos los sitios. Utilice planes de ampliación comprometidos, no un optimismo impreciso. Cuando la carga futura es incierta, disponer de previsión física y eléctrica para un segundo transformador puede ser más eficiente que sobredimensionar considerablemente la primera unidad.

¿Pueden operar dos transformadores en paralelo?

Sí, pero solo después de verificar la relación de tensión, el grupo vectorial, la impedancia, la posición de las tomas, la relación de fase, el equilibrio de potencias nominales y la coordinación de protecciones. La operación en paralelo debe diseñarse, no suponerse.

¿Un transformador de tipo seco es siempre la opción interior más segura?

Suele ser adecuado para interiores, pero la ventilación, el polvo, la atmósfera corrosiva, las distancias y los requisitos locales de protección contra incendios siguen determinando la instalación final. La construcción de tipo seco no elimina la necesidad de una revisión específica del sitio.

¿Cuándo debe investigarse la carga armónica?

Investíguela siempre que los variadores principales, rectificadores, sistemas UPS, equipos de carga u otras cargas de electrónica de potencia representen una parte significativa de la carga. Esperar hasta que aparezcan sobrecalentamientos o disparos intempestivos es tardío y costoso.
