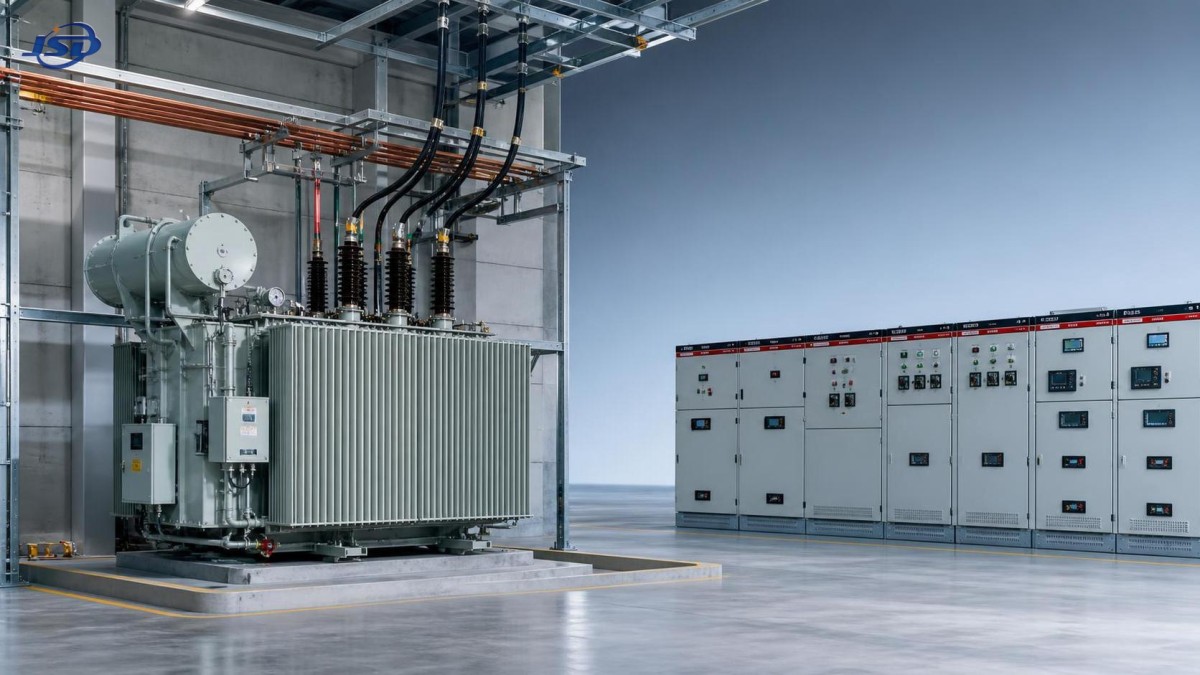

اختيار محولات الجهد المتوسط للمنشآت التجارية والتصنيعية

لا يُعد محول الجهد المتوسط بندًا يُحسم بعد تقدير حمل المبنى. ففي مجمع تجاري أو مصنع، يحدد هذا المحول حدود الموثوقية والتوسع وتنسيق الحماية وفاقد الطاقة لسنوات قادمة. ويبدأ الاختيار الصحيح بالسلوك الكهربائي الفعلي للمنشأة، وليس فقط بالحمل المتصل أو بحجم المحول المستخدم في مشروع سابق.

الهدف العملي واضح ومباشر: اختيار وحدة تتوافق مع تغذية شركة المرافق، وتتحمل ظروف التشغيل العادية وغير العادية، وتلائم بيئة التركيب، وتترك مجالًا للنمو المبرر دون دفع تكلفة سعة غير ضرورية. ويتطلب ذلك اتخاذ بعض القرارات بالترتيب الصحيح.

ابدأ بالحمل، وليس بلوحة البيانات

تبدأ العديد من المواصفات الأولية بإجمالي الحمل المتصل. وهذا مفيد، لكنه ليس قدرة المحول المقننة. فالمحركات وأنظمة HVAC وآلات اللحام والضواغط ومعدات البيانات والإضاءة وخطوط العمليات لا تعمل جميعها بالطلب الكامل في الوقت نفسه. وقد يكون لمنشأة ذات حمل متصل كبير أقصى طلب مقاس أقل بكثير، بينما قد يتسبب مصنع ذو حمل متصل متواضع في قمم شديدة قصيرة المدة عند بدء الإنتاج.

ينبغي أن تراجع دراسة الحمل السليمة أربعة أمور على الأقل: ذروة الطلب الحالية، وعامل الحمل المتوقع، ومعامل القدرة، ومنحنى الحمل خلال يوم عمل عادي أو دورة إنتاج. وتُفضل بيانات العدادات للمواقع القائمة. أما بالنسبة لمنشأة جديدة، فينبغي لفريق التصميم الكهربائي إعداد جدول للطلب استنادًا إلى دورة تشغيل المعدات والتنوع وخصائص بدء تشغيل المحركات الرئيسية.

تستحق المنشآت التي تعتمد بكثرة على المحركات عناية خاصة. فقد يبدو حجم المحول كافيًا أثناء التشغيل المستقر، لكنه قد يتعرض لانخفاض جهد غير مقبول عند بدء عدة محركات كبيرة. وقد تكون بادئات التشغيل الناعمة، أو مغيرات التردد، أو أدوات التحكم في التسلسل، أو مراجعة ممانعة المحول، أكثر فعالية من مجرد اختيار وحدة أكبر بكثير.

قاعدة قرار مفيدة هي: حدد الحجم وفقًا لطلب التشغيل المتوقع وحالة النمو الموثوقة، ثم تحقق من الأداء الحراري وتنظيم الجهد في أسوأ دورة تشغيل واقعية. لا تحدد الحجم اعتمادًا على مجموع لوحات بيانات المعدات فقط، ولا تفترض أن هامشًا كبيرًا يحل مشكلات جودة الطاقة تلقائيًا.

طابق محول الجهد المتوسط مع نظام التغذية

نسبة الجهد هي نقطة البداية الواضحة، لكنها جزء واحد فقط من التوافق. تحقق من الجهد الاسمي لشركة المرافق، وتغيرات التغذية المسموح بها، وتردد النظام، وترتيب التأريض، ومستوى تيار القصر المتاح عند نقطة التوصيل. ويجب أن تتوافق قدرة الجانب الابتدائي للمحول ونطاق النقرات ومجموعة المتجهات ومستوى العزل مع تلك الشبكة المحددة.

غالبًا ما يُتعامل مع اختيار النقرات على أنه تفصيل شرائي، لكن لا ينبغي ذلك. فإذا كان جهد المرافق الوارد يميل إلى الارتفاع أو الانخفاض، فقد يكفي إعداد نقرة ثابتة خارج الدائرة. وإذا كان يجب أن يظل قضيب التوزيع في جهة الخرج ضمن نطاق جهد أضيق بينما يتغير مصدر التغذية أو الحمل بصورة ملموسة، فقد يكون مغير النقرات تحت الحمل مبررًا. ويعتمد الاختيار الصحيح على دراسة الشبكة وفلسفة التشغيل وقدرة الصيانة. يضيف مغير النقرات تحت الحمل مرونة في التحكم، لكنه يضيف أيضًا معدات يجب فحصها وصيانتها على نحو صحيح.

يجب أن يعكس جهد الجانب الثانوي أيضًا بنية التوزيع الفعلية. فالمحول الذي يغذي لوحة مفاتيح رئيسية للجهد المنخفض له احتياجات مختلفة عن محول يغذي مجموعة محركات للجهد المتوسط، أو نظام مقوم، أو محطة فرعية مخصصة لعملية معينة. وفي أنظمة المحولات المتعددة، يجب تنسيق مجموعات المتجهات وإزاحة الطور قبل النظر في التشغيل على التوازي. ولا تجعل قدرات kVA المتشابهة وحدها المحولات مناسبة للتوازي.

ممانعة القصر هي مواصفة أخرى ينبغي مراجعتها مبكرًا. يمكن للممانعة المنخفضة أن تحسن تنظيم الجهد، لكنها قد تزيد تيار العطل المتاح في جهة الخرج. ويمكن للممانعة الأعلى أن تساعد في الحد من تيار العطل، لكنها قد تؤدي إلى هبوط جهد أكبر أثناء تغيرات الحمل الشديدة. لا توجد نسبة ممانعة «أفضل» عالميًا؛ بل يجب أن تلائم دراسة الحماية وقدرات لوحات المفاتيح ومتطلبات بدء تشغيل المحركات وأطوال الكابلات.

جاف أم مملوء بالسائل: اختر وفقًا لظروف الموقع

غالبًا ما يُطرح القرار بين المحول الجاف والمحول المملوء بالسائل كمقارنة بسيطة للسلامة. لكن عمليًا، يهم الموقع وظروف التشغيل أكثر من التفضيل العام.

يُختار المحول الجاف عادةً للتركيبات الداخلية التي تكون فيها مخاطر الحريق والتهوية وإمكانية الوصول والتكامل مع المبنى من الاعتبارات الأساسية. وهو يتجنب السائل العازل، لكنه لا يزال يتطلب خلوصات مناسبة وتدفق هواء والتحكم في درجة الحرارة والتنظيف. ويمكن أن يؤدي تراكم الغبار والملوثات المسببة للتآكل والتهوية المقيدة إلى تقصير عمر الخدمة أو فرض خفض القدرة. وفي منطقة معالجة تحتوي على ألياف محمولة جوًا أو جسيمات معدنية أو مواد كيميائية أو درجات حرارة محيطة مرتفعة، فإن كون المكان «داخليًا» لا يعني تلقائيًا أنه «بيئة سهلة».

غالبًا ما تُفضل الوحدات المملوءة بالسائل للمحطات الفرعية الخارجية والسعات الأعلى أو التطبيقات التي تكون فيها أولوية للتصميم المدمج والأداء الحراري. ويتطلب تركيبها الاهتمام بالاحتواء والحماية من الحريق والمتطلبات البيئية وقواعد السلطات المحلية. كما يهم نوع السائل. فللزيت المعدني وسوائل الإسترات الطبيعية والسوائل العازلة الأخرى خصائص مختلفة من حيث الحريق والبيئة والأداء. وينبغي أن يتوافق الاختيار النهائي مع متطلبات الموقع والمعايير المعمول بها، بدلًا من افتراض عام بأن إحدى التقنيتين أفضل.

في أي من التصميمين، اطلب من المصنع توضيح الظروف المحيطة المقننة والارتفاع المسموح به وافتراضات ارتفاع الحرارة ومستوى حماية الغلاف أو الخزان وأي خفض للقدرة مطلوب للموقع المقترح. وتكتسب هذه التفاصيل أهمية خاصة في المناخات الحارة والتركيبات الساحلية والمواقع المرتفعة وغرف الكهرباء المغلقة.

تُصمم الموثوقية ضمن منظومة التوزيع بأكملها

قد يكون شراء وتركيب محول واحد أكبر أقل تكلفة من وحدتين أصغر. لكنه قد يشكل أيضًا نقطة فشل واحدة. ويجب أن تكون هذه الموازنة واضحة قبل تثبيت المشروع.

بالنسبة لمستودع ذي حمل حرج محدود وفترة انقطاع مقبولة، قد يكون ترتيب المحول الواحد مناسبًا تمامًا. أما بالنسبة لعملية تصنيع مستمرة، أو تطوير تجاري مرتبط بمستشفى، أو محطة مياه مبردة كبيرة، أو منشأة تترتب على إعادة تشغيلها عواقب مكلفة، فقد تكون الاستمرارية أعلى قيمة من الوفورات الظاهرية الناتجة عن ترتيب أبسط.

يمكن لسعة N+1 وقضبان التوزيع المنفصلة وقواطع الربط والمحطات الفرعية المقسمة والتوليد الاحتياطي أن تحسن المرونة، لكنها تعالج مشكلات مختلفة. فقد يدعم مولد احتياطي الأحمال الأساسية، ولكنه لا يدعم بالضرورة عملية إنتاج كاملة. ويمكن لمحولين مع رابط قضبان توفير مرونة للصيانة، ولكن فقط إذا صُمم نظام الحماية وواجب تيار العطل المتاح لحالتي إغلاق رابط القضبان وفتحه.

لذلك ينبغي تطوير تنسيق الحماية بالتوازي مع اختيار المحول. ويجب اعتبار إعدادات المرحلات، وقدرات المصهرات، وتقييد تيار الاندفاع، والحماية التفاضلية عند الاقتضاء، والحماية من الأعطال الأرضية، وقدرات القواطع في جهة الخرج، كنظام واحد. فقد يسبب محول يجتاز مراجعة أساسية لورقة البيانات صعوبات تشغيلية إذا تم تجاهل سلوك تيار اندفاعه أو ممانعته أثناء تصميم الحماية.

تتطلب فواقد الطاقة منظورًا لدورة الحياة

سعر الشراء ظاهر في المناقصة. أما الفواقد فتُدفع تدريجيًا خلال كل ساعة تشغيل. يحدث فاقد القلب كلما كان المحول موصلًا بالطاقة، بينما يرتفع فاقد الحمل مع التيار. وستقيّم منشأة تعمل بالقرب من الحمل الكامل خلال ورديات إنتاج طويلة قيمة فاقد الحمل بصورة مختلفة عن موقع تجاري ذي حمل خفيف موصل بالطاقة على مدار الساعة.

قد تكون مقارنة كفاءة المحول عند نقطة حمل واحدة مضللة. اطلب فاقد اللاحمل المضمون، وفاقد الحمل عند درجة الحرارة المرجعية المحددة، والممانعة، والكفاءة المتوقعة عبر نطاق التشغيل المتوقع. ثم استخدم منحنى الحمل السنوي المتوقع للمنشأة وافتراضات تكلفة الطاقة المحلية لمقارنة تكلفة دورة الحياة. وينبغي أن تكون الحسابات شفافة بما يكفي ليتمكن فريق التصميم من مراجعة الافتراضات.

يُعد التكبير المفرط للحجم استجابة شائعة لعدم اليقين بشأن النمو المستقبلي. وقد يكون منطقيًا عندما يكون التوسع مرجحًا بدرجة كبيرة، لكن محولًا أكبر بكثير من المطلوب قد يقضي سنوات وهو يحمل حملًا خفيفًا مع تكبد فواقد لاحمل يمكن تجنبها. وقد توفر خطة محطة فرعية معيارية، أو مساحة لمحول مستقبلي، أو ترتيب محولين، توازنًا أفضل في بعض المشاريع.

التوافقيات وجودة الطاقة والأحمال الحديثة

تحتوي المنشآت الآن على أحمال غير خطية أكثر مما افترضته مواصفات المحولات الأقدم: مغيرات التردد، وأنظمة UPS، ومعدات شحن المركبات الكهربائية، ومشغلات LED، ومعدات اللحام، والمقومات، وأنظمة تحويل الطاقة. ويمكن لهذه الأحمال إدخال تيارات توافقية تزيد التسخين في الملفات والوصلات والموصلات المحايدة.

الاستجابة الصحيحة ليست طلب «محول توافقيات» دون تحديد الحمل. احصل على طيف التوافقيات المتوقع من موردي المعدات الرئيسية، أو أجرِ قياسات في موقع قائم. ويمكن لمورد المحول بعد ذلك تقييم القدرة الحرارية واقتراح تدابير تصميم مناسبة. واستنادًا إلى التطبيق، قد يشمل الحل قدرة مخفضة، أو محولًا مخصصًا، أو مجموعة متجهات مناسبة، أو مرشحات، أو تغييرات في ترتيب الأحمال.

تتطلب المجمعات الصناعية والشبكات المصغرة فحصًا إضافيًا عند تضمين تخزين البطاريات. إذ يمكن لنظام حاويات مثل نظام تخزين الطاقة بالحاويات ذات التبريد السائل 1MW/2MWh أن يغير تدفق الطاقة عند نقطة التوصيل. وينبغي مراجعة وضع تشغيل PCS ومساهمة الأعطال واستجابة التحكم ونطاق الجهد مع تصميم المحول والحماية وواجهة شركة المرافق. ويمكن للتخزين خفض القمم أو دعم دمج الطاقة المتجددة، لكنه لا يلغي الحاجة إلى التحقق من تحميل المحول في حالات الشحن والتفريغ والتجاوز.

مواصفات تمنع مشكلات المراحل المتأخرة

تقلل المواصفات الفنية الموجزة والكاملة من الغموض بين مقدمي العطاءات. وينبغي أن تحدد القدرة المطلوبة ونسبة الجهد والتردد وترتيب النقرات ومجموعة المتجهات وهدف الممانعة أو نطاقها المقبول وفئة التبريد ومتطلبات العزل وارتفاع الحرارة وموقع التركيب والظروف المحيطة والارتفاع وحدود الضوضاء عند الحاجة والمعايير المعمول بها.

وينبغي أن تحدد أيضًا متطلبات الاختبار والتوثيق. ويجب أن تكون تقارير الاختبارات الروتينية وتفاصيل لوحة البيانات والرسومات ذات الأبعاد وترتيبات الأطراف والفواقد والممانعة وقائمة الملحقات ومخططات التوصيل وتعليمات التركيب متاحة قبل الشحن. وبالنسبة للمشاريع الحرجة، قد يكون اختبار الشهود أو أدلة إضافية لاختبارات النوع مناسبًا، وفقًا لمواصفات المشروع والمتطلبات المحلية.

من السهل إغفال الواجهات المادية حتى يتقدم البناء. تحقق من وزن النقل ونقاط الرفع ومسار الوصول وتحميل الأساسات واتجاه دخول الكابلات ومساحة التوصيل والخلوصات اللازمة للأبواب والمشعات ومسار التهوية وإمكانية الوصول للصيانة. فقد يكون المحول مناسبًا في رسم المخطط، لكنه يظل صعب الاستبدال أو الصيانة إذا كانت خنادق الكابلات أو الجدران أو الهياكل العلوية تقيد الوصول.

أسئلة يجب حلها قبل تقديم الطلب

قبل الموافقة النهائية، ينبغي أن يكون فريق التصميم قادرًا على الإجابة بوضوح عن هذه الأسئلة:

• ما أقصى طلب مقاس أو محسوب، وما الحمل المستقبلي الملتزم به فعليًا؟
• هل يمكن للمحول تحمل بدء تشغيل المحركات المتوقع والحمل التوافقي والظروف المحيطة دون تسخين أو هبوط جهد غير مقبول؟
• هل تحافظ ممانعته على تيار العطل في جهة الخرج ضمن حدود تصميم لوحات المفاتيح والحماية؟
• ما عواقب الانقطاع المقبولة، وهل يوفر المخطط أحادي الخط المستوى المطلوب من الاستمرارية؟
• هل تم توثيق متطلبات شركة المرافق واللوائح المحلية واشتراطات الحريق والظروف البيئية للموقع؟

إذا كانت تلك الإجابات غامضة، فإن المواصفات ليست جاهزة. وعادة ما تبدأ أخطاء اختيار المحولات الأكثر تكلفة كافتراضات غير محلولة بين فرق الأعمال المدنية والكهربائية والمرافق والتشغيل.

العمل مع مورد بما يتجاوز ورقة البيانات

ينبغي أن يكون المورد الموثوق مستعدًا لمناقشة واجب التشغيل وراء القدرة المقننة، لا أن يقدم فقط عرض سعر لقيمة kVA المطلوبة. وهنا تظهر القيمة العملية للدعم الهندسي: التحقق من الفواقد مقابل منحنى الحمل، ومراجعة توافق مجموعة المتجهات، وتأكيد احتياجات الملحقات، وتحديد قيود التركيب قبل التصنيع.

تدعم شركة Jinshida Electric Power Technology Co., Ltd. مشاريع نقل وتوزيع الطاقة من خلال تطوير وتصنيع المحولات ومعدات الطاقة ودعم التطبيقات. وبالنسبة للأعمال التجارية والصناعية وأعمال الطاقة المتجددة والبنية التحتية، ينبغي أن تبدأ المناقشة المفيدة بالمخطط أحادي الخط وبيانات الحمل وظروف الموقع والمعايير المطلوبة. وتهم عملية الجودة الصارمة، لكنها تكون أكثر فعالية عندما يستند تصميم المعدات إلى معلومات كاملة عن المشروع.

ينبغي أن يوازن القرار النهائي بشأن محول الجهد المتوسط بين الأداء الكهربائي وقابلية الصيانة والمرونة وتكلفة دورة الحياة. اختر الوحدة التي تلائم النظام الفعلي وخطة التشغيل المستقبلية الموثوقة، ثم وثق الافتراضات. فهذا النهج يمنح المنشأة أساسًا أقوى بكثير من اختيار أكبر قدرة متاحة ضمن الميزانية الأولية.

أسئلة شائعة

كم يجب أن تكون السعة الاحتياطية المضمنة؟

لا توجد نسبة ثابتة تناسب كل موقع. استخدم خطط التوسع الملتزم بها، لا التفاؤل الغامض. وعندما يكون الحمل المستقبلي غير مؤكد، قد يكون توفير التجهيزات المادية والكهربائية لمحول ثانٍ أكثر كفاءة من التكبير المفرط للوحدة الأولى.

هل يمكن لمحوليْن العمل على التوازي؟

نعم، ولكن فقط بعد التحقق من نسبة الجهد ومجموعة المتجهات والممانعة وموضع النقرة وعلاقة الطور وتوازن القدرة وتنسيق الحماية. يجب تصميم التشغيل المتوازي، لا افتراضه.

هل المحول الجاف هو دائمًا الخيار الداخلي الأكثر أمانًا؟

غالبًا ما يكون مناسبًا للأماكن الداخلية، لكن التهوية والغبار والجو المسبب للتآكل والخلوصات ومتطلبات الحريق المحلية تظل هي التي تحكم التركيب النهائي. ولا يلغي التصميم الجاف الحاجة إلى مراجعة خاصة بالموقع.

متى ينبغي التحقيق في التحميل التوافقي؟

تحقق منه كلما شكلت المغيرات الرئيسية أو المقومات أو أنظمة UPS أو معدات الشحن أو الأحمال الإلكترونية الأخرى للطاقة جزءًا مؤثرًا من الحمل. فالانتظار حتى يظهر ارتفاع الحرارة أو الفصل غير المرغوب فيه متأخر ومكلف.
