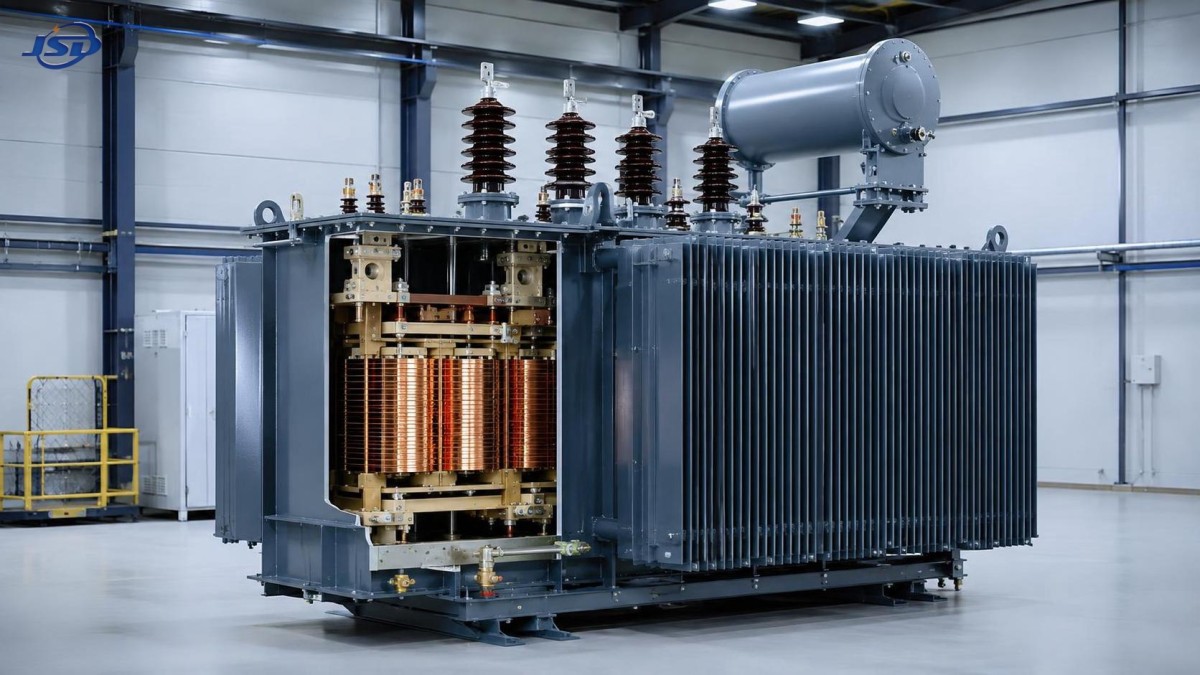

Transformateurs haute efficacité à enroulements en cuivre ou en aluminium : lequel réduit le risque sur le cycle de vie ?

Transformateurs à enroulements en cuivre à haut rendement vs aluminium : lequel réduit les risques sur le cycle de vie ?

Pour les évaluateurs techniques, le choix entre des transformateurs à enroulements en cuivre et en aluminium implique davantage que le coût d'achat initial. Un transformateur à enroulements en cuivre à haut rendement peut améliorer les performances énergétiques, la stabilité thermique et la fiabilité opérationnelle à long terme, tout en contribuant à réduire les risques de maintenance et de cycle de vie. Cette comparaison examine les facteurs d'ingénierie qui influencent le coût total de possession, afin de soutenir des décisions éclairées pour les applications de réseau électrique, industrielles, d'énergies renouvelables et d'infrastructures.

Le choix est souvent présenté de manière trop simpliste : le cuivre coûte plus cher, l'aluminium coûte moins cher. Cette affirmation peut être vraie au stade du devis, mais elle ne répond pas à la question qui importe après la mise sous tension : quelle conception restera prévisible dans les conditions réelles de profil de charge, de conditions ambiantes, de tenue aux défauts, de contraintes d'installation et de durée de service prévue du projet ?

Les deux matériaux conducteurs peuvent être utilisés dans des transformateurs correctement conçus. Les unités à enroulements en aluminium ne sont pas intrinsèquement de mauvaise qualité, et le cuivre ne remplace pas une conception de noyau adéquate, une coordination de l'isolation, une fabrication soignée, des essais ou des réglages de protection appropriés. La différence sur le cycle de vie apparaît lorsque les propriétés des matériaux interagissent avec les marges de conception et les contraintes d'exploitation. Pour les installations où une interruption est coûteuse ou difficile à surmonter, cette distinction mérite une attention particulière.

La conductivité influe sur bien plus que le rendement indiqué sur la plaque signalétique

Le cuivre présente une conductivité électrique supérieure à celle de l'aluminium. En termes généraux d'ingénierie, un conducteur en aluminium nécessite une section transversale plus importante pour transporter le même courant avec une résistance comparable. Un fabricant compétent peut y répondre en modifiant les dimensions des enroulements et la géométrie du transformateur. Le point important n'est pas que l'aluminium ne peut pas atteindre un objectif de pertes ; il le peut. La question est de savoir quelle marge de conception subsiste une fois prises en compte la section de conducteur requise, les distances d'isolement, les canaux de refroidissement, les supports d'enroulement et les dimensions de la cuve.

Le rendement d'un transformateur dépend principalement des pertes à vide et des pertes en charge. L'acier du noyau, la construction du noyau, le niveau d'excitation et la densité de flux influencent fortement les pertes à vide, qui se produisent chaque fois que le transformateur est sous tension. La résistance des enroulements est un facteur majeur des pertes en charge, lesquelles augmentent avec le carré du courant de charge. Un transformateur alimentant une charge diurne très variable peut accorder une importance économique plus grande aux pertes à vide, tandis qu'une unité industrielle fortement utilisée subira plus directement les conséquences des pertes en charge.

C'est pourquoi les évaluateurs doivent éviter de comparer uniquement le matériau conducteur. Demandez les pertes à vide garanties, les pertes en charge à la température de référence indiquée, l'impédance, les limites d'échauffement et le rendement aux points de charge prévus. Un prix d'achat inférieur a une valeur limitée si le tableau des pertes est incomplet, mesuré dans des conditions imprécises ou fondé sur une capacité et une impédance différentes de celles de la conception concurrente.

La marge thermique est le point où le risque sur le cycle de vie devient visible

La chaleur est la voie commune par laquelle les faiblesses d'un transformateur deviennent des problèmes opérationnels. Des pertes plus élevées augmentent les températures des enroulements et de l'huile ; une température élevée accélère le vieillissement de l'isolation ; une isolation vieillie réduit la marge disponible pour les surcharges, les perturbations de tension et la dégradation du système de refroidissement. La décision relative au matériau doit donc faire partie d'une évaluation thermique, et non simplement d'une comparaison d'approvisionnement.

La conductivité et les caractéristiques mécaniques d'un enroulement en cuivre peuvent permettre des agencements d'enroulements compacts offrant une robuste capacité de transport de courant. Dans un transformateur à enroulements en cuivre à haut rendement soigneusement conçu, cela peut fournir une marge thermique utile lorsque la charge est élevée, que la température ambiante est importante ou que la demande future est incertaine. Cette marge peut être particulièrement pertinente dans les mines, les usines pétrochimiques, les centres de données, les hôpitaux et les systèmes collecteurs d'énergies renouvelables, où les profils de charge peuvent être moins tolérants qu'un profil de distribution conventionnel stable.

Cela ne signifie pas qu'une unité en cuivre doit automatiquement être exploitée au-delà de sa puissance nominale. La capacité nominale, la classe de refroidissement, la température de l'huile, la température de point chaud, les conditions ambiantes locales et les directives de charge applicables régissent toujours la décision. La capacité de surcharge annoncée par un fournisseur doit être examinée avec les exigences de surveillance et la philosophie de protection du projet. Une surcharge à court terme est une condition d'exploitation gérée, et non une augmentation permanente de capacité.

La résistance mécanique est importante lors des défauts et du transport

Le fonctionnement normal ne représente qu'une partie de la vie d'un transformateur. Les défauts traversants imposent des forces électromagnétiques considérables aux enroulements. Les enroulements, le système de serrage, les entretoises d'isolation, les conducteurs de liaison et les connexions doivent résister à ces forces sans déplacement ni dommage. Le cuivre possède une résistance mécanique supérieure à celle de l'aluminium, ce qui peut être avantageux dans les conceptions exposées à des courants de défaut élevés ou à des perturbations fréquentes du réseau.

Une comparaison des matériaux ne doit pas être confondue avec une évaluation de tenue au court-circuit. Cette évaluation nécessite l'impédance réelle du transformateur, le niveau de défaut disponible, le temps d'élimination par les protections, l'agencement des enroulements et les exigences des normes applicables. Néanmoins, lorsque le régime de défaut est sévère, les évaluateurs accordent souvent davantage de valeur à un système d'enroulement présentant une forte réserve mécanique et une vérification de conception au court-circuit bien documentée.

Les connexions méritent un examen tout aussi attentif. L'aluminium forme rapidement une couche d'oxyde stable et présente un coefficient de dilatation thermique supérieur à celui du cuivre. Ces propriétés n'empêchent pas des connexions en aluminium fiables, mais elles rendent plus déterminants des bornes compatibles avec le matériau, des méthodes d'assemblage correctes, le contrôle du couple de serrage, la préparation des surfaces et la rigueur des inspections. Les connexions en cuivre exigent également une fabrication appropriée, mais les interfaces bimétalliques et la résistance de contact à long terme demandent une attention particulière lorsque l'aluminium est utilisé.

La comparaison réelle des coûts repose sur le service, non sur le prix du conducteur

Une évaluation raisonnable du cycle de vie distingue les coûts ponctuels de ceux qui se répètent sur des décennies. Le prix d'achat initial, les travaux de génie civil, le transport, l'encombrement d'installation, les pertes d'énergie, l'exposition aux interruptions, les efforts d'inspection, la stratégie de pièces de rechange et la valeur en fin de vie font tous partie de l'analyse. La pondération varie selon le projet. Une modernisation de réseau rural avec une utilisation modérée peut privilégier la maîtrise des investissements. Une usine à procédé continu peut considérer une interruption imprévue comme le risque principal. Un site solaire ou éolien peut se concentrer sur les charges cycliques, l'accès à distance et l'effet opérationnel d'une perte de production.

La meilleure comparaison normalise également les devis. Si une proposition inclut des pertes plus faibles, un groupe vectoriel différent, un niveau d'isolation supérieur, des accessoires différents, des exigences d'essais plus strictes ou des dispositions de protection différentes, il ne s'agit pas d'une comparaison de conducteurs à caractéristiques équivalentes. Demandez aux soumissionnaires d'indiquer clairement les exclusions et écarts techniques. L'ambiguïté à ce stade tend à réapparaître ultérieurement sous forme d'ordres de modification, de litiges de performance ou de contraintes opérationnelles.

Quand l'aluminium peut être un choix rationnel

Les transformateurs à enroulements en aluminium peuvent convenir lorsque la charge est prévisible, les niveaux de défaut modérés, l'encombrement physique non contraignant et que le fabricant dispose d'un processus démontré de conception et de contrôle qualité pour le service requis. Une unité en aluminium bien spécifiée peut satisfaire aux exigences de performance pertinentes et offrir une solution économiquement saine, particulièrement lorsque le coût d'investissement pèse davantage que des marges de surcharge exceptionnelles ou la compacité.

L'erreur consiste à considérer l'aluminium comme une simple substitution de matériau dans un transformateur par ailleurs identique. La fiabilité des performances dépend de l'ensemble de la conception électromagnétique, thermique, mécanique et des connexions. Les évaluateurs doivent être prudents lorsqu'un devis très bas s'accompagne d'affirmations générales mais de peu de détails sur les pertes garanties, les dimensions des conducteurs, l'échauffement, la capacité de court-circuit, les essais de routine ou la documentation après-vente.

Un point de référence pratique pour les projets de distribution de 35 kV

Pour la conversion de distribution urbaine, les installations industrielles, les équipements publics et l'interconnexion aux énergies renouvelables, une conception immergée dans l'huile de 35 kV à 0,4 kV exige souvent un équilibre entre rendement, fiabilité et flexibilité spécifique au site. Un exemple est le transformateur de distribution de puissance immergé dans l'huile 35 kV/0,4 kV, disponible dans une plage de 50–5000 kVA avec des bobines en cuivre, des options 50 Hz ou 60 Hz et un changeur de prises hors charge. Sa configuration indiquée comprend une impédance de court-circuit de 6.5% et un rendement supérieur à 99%, tandis que les exigences de tension, capacité, fréquence, groupe de connexion et pertes peuvent être adaptées aux besoins du projet.

Pour les applications où les considérations environnementales et de risque d'incendie influencent la décision concernant le fluide isolant, l'huile végétale FR3 peut également être envisagée lorsqu'elle convient aux spécifications du projet. L'important n'est pas de choisir une option parce qu'elle semble avancée, mais de confirmer sa compatibilité avec l'environnement d'installation, les normes applicables, la stratégie de maintenance et les exigences de l'assureur ou des autorités.

Jinshida Electric Power Technology Co., Ltd. aborde ce type de sélection par la R&D des équipements de transport et de distribution d'électricité, la rigueur de fabrication et l'ingénierie orientée application. Pour une revue technique, la discussion utile commence par les données du réseau et de service : tension et prises d'entrée, charge prévue, contenu harmonique le cas échéant, niveau de défaut, conditions ambiantes, emplacement d'installation, documentation requise et norme cible. Un processus rigoureux de gestion de la qualité n'a de valeur pratique que lorsqu'il se traduit par des matériaux maîtrisés, une fabrication reproductible, des essais significatifs et des enregistrements clairs pour les équipements livrés.

Questions à résoudre avant d'émettre un bon de commande

Plutôt que de demander seulement « Cuivre ou aluminium ? », les équipes techniques doivent se demander si le transformateur proposé est optimisé pour le système réel. Les questions suivantes révèlent généralement si l'offre a été conçue par ingénierie ou simplement chiffrée :

• Les pertes à vide et en charge sont-elles garanties dans des conditions définies, et peuvent-elles être évaluées économiquement par rapport au profil de charge du site ?
• Quelles limites d'échauffement et hypothèses de refroidissement s'appliquent à la température ambiante et à l'altitude indiquées ?
• L'impédance spécifiée est-elle coordonnée avec les études de protection, le fonctionnement en parallèle, la régulation de tension et le courant de défaut disponible ?
• Quels détails relatifs au support des enroulements et aux connexions garantissent la résilience aux courts-circuits et au transport ?
• Quels essais de routine, de type ou spéciaux sont exigés par le contrat, et quelles normes régissent la réception ?
• Le fournisseur peut-il fournir des plans, rapports d'essais, accessoires et un soutien en pièces de rechange adaptés au modèle de maintenance du site ?

L'enroulement en cuivre constitue généralement le meilleur choix pour réduire les risques lorsque la charge est élevée ou incertaine, les conditions thermiques exigeantes, le régime de défaut important, l'espace limité ou la continuité électrique critique. L'aluminium peut rester une solution valable lorsque sa conception complète est transparente et que le service d'exploitation est bien compris. Le matériau doit résulter d'une évaluation d'ingénierie — et non d'un raccourci pour estimer la qualité, ni du seul poste utilisé pour maîtriser les coûts.

Avant la sélection finale, comparez des spécifications techniques équivalentes et évaluez les pertes, les performances thermiques, le régime de défaut, le système d'isolation, les essais et le service d'assistance comme un ensemble. Ce processus place un transformateur à enroulements en cuivre à haut rendement dans son contexte approprié : non comme une appellation haut de gamme, mais comme une décision de conception pouvant préserver la marge d'exploitation pendant toute la durée de vie de l'actif.
