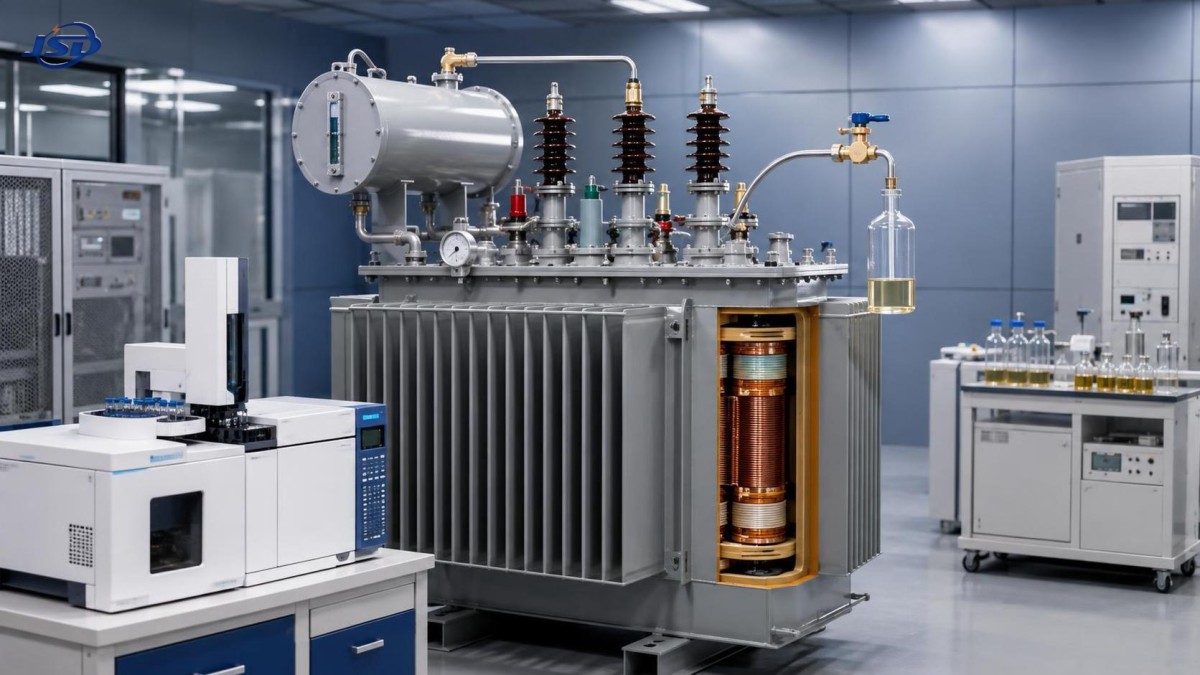

Ce que les résultats d'analyse des gaz dissous peuvent révéler sur les défauts des transformateurs de puissance à enroulements en cuivre

Ce que les résultats des gaz dissous peuvent révéler sur les défauts des transformateurs de puissance à enroulements en cuivre

L’analyse des gaz dissous fournit aux équipes de maintenance un système d’alerte précoce pour les défauts internes cachés d’un transformateur de puissance à enroulements en cuivre.

En interprétant correctement les profils de gaz, les techniciens du service après-vente peuvent identifier les surchauffes, les décharges partielles, les arcs électriques, la dégradation de l’isolation et les problèmes liés aux enroulements avant que les défaillances ne provoquent des coupures.

Le résultat DGA le plus utile est rarement une valeur de gaz isolée. Un diagnostic fiable dépend du type de gaz, de sa concentration, de son taux d’évolution, de l’historique d’exploitation et des essais de confirmation.

Pour les équipes sur le terrain, la question pratique est simple : le transformateur nécessite-t-il une surveillance renforcée, une inspection urgente, une réduction de charge ou un isolement immédiat ?

Commencer par l’énergie de défaut associée à chaque gaz

La DGA fonctionne car l’huile isolante et l’isolation cellulosique se décomposent différemment lorsqu’elles sont exposées à des contraintes électriques, des températures anormales, de l’humidité ou des dommages mécaniques à l’intérieur de la cuve.

L’hydrogène, le méthane, l’éthane, l’éthylène, l’acétylène, le monoxyde de carbone et le dioxyde de carbone sont les principaux gaz utilisés pour identifier les mécanismes probables de défauts internes.

L’hydrogène est souvent associé à une activité électrique de faible énergie, notamment aux décharges partielles, à l’effet couronne et à certaines conditions de surchauffe d’huile à basse température dans les composants sous tension du transformateur.

Le méthane et l’éthane indiquent généralement des défauts thermiques dans l’huile. Leurs niveaux relatifs peuvent aider les techniciens à distinguer une légère surchauffe d’une activité thermique à température progressivement plus élevée.

L’éthylène devient plus important lorsque l’huile atteint des températures élevées. Une tendance à la hausse de l’éthylène indique souvent des surfaces métalliques chaudes, des problèmes de courants de circulation ou un échauffement important des conducteurs.

L’acétylène est le gaz qui mérite normalement une attention immédiate. Il est fortement associé aux arcs électriques à haute énergie, aux contournements, aux graves problèmes de changeur de prises ou aux décharges électriques destructrices.

Le monoxyde de carbone et le dioxyde de carbone sont produits lorsque l’isolation en papier vieillit ou surchauffe. Leur interprétation est particulièrement importante pour les transformateurs dotés d’enroulements en cuivre isolés par cellulose.

Le personnel après-vente ne doit pas considérer les noms des gaz comme des diagnostics définitifs. Chaque gaz constitue une preuve de décomposition énergétique et matérielle, et non la preuve d’une pièce endommagée précise.

Un transformateur de puissance à enroulements en cuivre peut produire plusieurs gaz au cours d’un même défaut en développement. Par exemple, une connexion d’enroulement desserrée peut créer un échauffement par résistance, puis ultérieurement une décharge électrique.

La priorité de maintenance doit donc être fondée sur l’empreinte gazeuse complète, la vitesse de génération des gaz et la concordance du profil avec les événements d’exploitation.

Quels résultats DGA exigent généralement une intervention plus rapide ?

La première évaluation doit distinguer un dégazage de fond stable d’un développement actif de défaut. Les échantillons historiques sont généralement plus utiles qu’un seul rapport de laboratoire considéré isolément.

Une hausse soudaine du total des gaz combustibles indique qu’une énergie est libérée à l’intérieur. Même lorsque les valeurs restent sous les seuils d’alarme, une forte accélération justifie une investigation.

L’augmentation de l’acétylène est généralement la raison la plus forte d’intensifier les mesures. Les techniciens doivent comparer les résultats avec les échantillons précédents, examiner l’historique de charge et évaluer si des événements de commutation se sont produits.

Lorsque l’acétylène augmente avec l’hydrogène et l’éthylène, le transformateur peut subir des arcs électriques superposés à une contrainte thermique. Cette combinaison ne doit pas être gérée à la légère.

Un niveau élevé d’hydrogène sans acétylène significatif peut indiquer des décharges partielles ou des décharges de faible énergie. L’étape suivante consiste généralement à renforcer le suivi des tendances et à évaluer l’état électrique.

Des niveaux élevés de méthane et d’éthane avec peu d’éthylène peuvent indiquer une surchauffe de l’huile à basse température. Les causes courantes incluent de mauvais contacts, des courants de Foucault localisés et des structures métalliques surchargées.

Un taux élevé d’éthylène par rapport à l’éthane suggère un défaut thermique plus chaud. Les équipes de maintenance doivent envisager des points chauds au niveau des sorties, des brides, des connexions d’enroulement ou des contacts du changeur de prises.

Une hausse plus rapide du monoxyde de carbone que du dioxyde de carbone peut indiquer un échauffement accéléré de l’isolation en papier. Cela est important car la résistance du papier ne peut pas être restaurée après le vieillissement thermique.

Les limites de gaz sont des outils de dépistage utiles, mais elles ne doivent pas remplacer le jugement d’ingénierie. La conception du transformateur, le volume d’huile, le profil de charge, l’âge et le dégazage antérieur influencent l’interprétation.

Un petit transformateur de distribution hermétique peut présenter des changements rapides de concentration car il contient moins d’huile. Une unité plus grande peut diluer les gaz tout en développant un défaut grave.

Comment les défauts des enroulements en cuivre apparaissent dans les profils de gaz

Le cuivre lui-même ne crée pas de signature gazeuse DGA unique. En revanche, les défauts autour des conducteurs en cuivre génèrent de la chaleur ou des décharges qui décomposent l’huile et l’isolation environnantes.

Les jonctions d’enroulement desserrées, les mauvaises connexions brasées, les conducteurs endommagés et les interfaces de bornes à haute résistance peuvent créer des points chauds thermiques localisés sous courant de fonctionnement normal.

À un stade précoce de défaut de résistance de connexion, le méthane et l’éthane peuvent augmenter en premier. À mesure que la température augmente, l’éthylène devient plus présent et indique une surchauffe plus grave.

Si une connexion endommagée commence à produire des arcs, de l’acétylène peut apparaître. Cette transition des gaz thermiques vers les gaz d’arc peut indiquer qu’un défaut gérable devient critique.

La déformation des enroulements après une contrainte de court-circuit peut également contribuer à une génération anormale de gaz. Un déplacement mécanique peut endommager l’isolation, modifier les distances d’isolement ou créer un mouvement intermittent des conducteurs.

Les décharges partielles à proximité d’un conducteur d’enroulement produisent souvent des profils gazeux dominés par l’hydrogène. Elles peuvent résulter de vides, de contamination, de pointes métalliques, d’humidité ou de défauts d’isolation.

Les techniciens doivent comparer les résultats DGA avec la résistance des enroulements, le rapport de transformation, le courant d’excitation et les essais de réponse en fréquence lorsque l’état du transformateur justifie des essais supplémentaires.

Un profil gazeux seul ne peut pas confirmer le mouvement des enroulements ni les dommages entre spires. Il peut toutefois déterminer s’il convient d’accélérer une inspection intrusive ou la planification d’un arrêt.

Pour les équipements à enroulements en cuivre, les indices thermiques doivent également être corrélés au courant de charge. Une charge élevée peut expliquer des températures élevées, mais elle ne justifie pas une croissance anormale des gaz.

Des surcharges répétées peuvent accélérer le vieillissement de l’isolation autour des conducteurs. Lorsque le monoxyde de carbone augmente avec les gaz thermiques de l’huile, il convient d’envisager à la fois l’échauffement des conducteurs et les dommages à la cellulose.

Utiliser les rapports de gaz avec prudence plutôt que mécaniquement

Les méthodes de rapports de gaz fournissent un moyen structuré de classifier les défauts. Les approches courantes incluent les rapports de Rogers, la méthode des rapports IEC et l’interprétation du triangle de Duval.

Ces méthodes comparent les relations entre certains gaz plutôt que de s’appuyer uniquement sur la concentration absolue. Elles peuvent aider à distinguer les décharges partielles, les défauts thermiques et les défauts par décharge.

L’analyse par triangle de Duval est particulièrement utile lorsque plusieurs gaz combustibles sont présents. Elle convertit les pourcentages relatifs en zones représentant des catégories de défauts probables.

Cependant, les méthodes de rapports peuvent devenir peu fiables lorsque les concentrations de gaz sont faibles, lorsque les gaz sont proches des limites de détection ou lorsque l’unité a récemment subi un traitement d’huile.

Le remplacement de l’huile, le traitement sous vide, le complément d’huile et le dégazage peuvent modifier les rapports sans éliminer la source du défaut. Les enregistrements de maintenance doivent accompagner chaque interprétation analytique.

Les méthodes de rapports doivent être considérées comme des aides au diagnostic, et non comme des verdicts automatiques. Un technicien après-vente doit toujours évaluer les tendances, les événements de protection, les températures et l’état physique du transformateur.

Lorsque deux méthodes suggèrent des types de défaut différents, ne choisissez pas le résultat le plus pratique. Examinez les données brutes, la qualité de l’échantillonnage et le taux de génération des gaz avant de décider.

Les erreurs d’échantillonnage peuvent produire des résultats trompeurs. L’entrée d’air, les flacons contaminés, un rinçage insuffisant, une mauvaise étanchéité et un transport retardé peuvent fausser les mesures d’oxygène, d’azote et de gaz combustibles.

Pour des résultats suspects, prélevez rapidement un échantillon de confirmation en utilisant des procédures contrôlées. Le second échantillon est souvent plus utile qu’un débat sur un résultat de rapport limite.

Établir un processus pratique de réponse DGA

Après réception des résultats du laboratoire, vérifiez d’abord l’identité du transformateur, la date de prélèvement, le compartiment d’huile, la méthode de laboratoire et la comparabilité du résultat avec les rapports précédents.

Ensuite, calculez l’évolution de chaque gaz clé et du total des gaz combustibles. Concentrez-vous sur les taux de génération hebdomadaires ou mensuels lorsque des données historiques sont disponibles.

Examinez les événements récents, notamment les surcharges, l’activité de la foudre, les courts-circuits, les changements de prises, les opérations de protection, les travaux de maintenance et les activités de traitement de l’huile.

Classez ensuite l’état en actions pratiques : suivi normal des tendances, intervalle d’échantillonnage raccourci, essais diagnostiques ciblés, inspection planifiée lors d’un arrêt ou escalade opérationnelle immédiate.

Pour des gaz stables à faible niveau, poursuivez la surveillance de routine. Enregistrez la charge et la température de l’huile afin que les changements futurs puissent être interprétés par rapport à la contrainte de fonctionnement réelle du transformateur.

Pour des gaz thermiques modérés mais en hausse, raccourcissez l’intervalle d’échantillonnage et inspectez les connexions accessibles, les performances de refroidissement, les bornes externes et l’équilibre des charges.

Pour une croissance dominée par l’hydrogène, envisagez des essais d’humidité, une évaluation de l’état de l’isolation, une investigation des décharges partielles et une vérification des conditions de mise à la terre et de protection contre les surtensions.

En cas de détection d’acétylène ou de croissance rapide des gaz combustibles, avertissez immédiatement le personnel d’ingénierie responsable. La réponse appropriée peut inclure une réduction de charge ou une mise hors service.

N’attendez pas qu’un seul rapport de laboratoire déclenche une action. Les alarmes de relais Buchholz, l’activité de la soupape de surpression, les bruits anormaux, les fuites d’huile ou les températures inhabituelles exigent une investigation parallèle.

Une recommandation écrite claire doit indiquer les éléments probants, le niveau de risque, l’incertitude, le prochain essai requis et l’échéance opérationnelle. Cela évite des transmissions ambiguës entre les équipes de service.

Pourquoi les gaz liés à l’isolation en papier sont importants pour la fiabilité à long terme

L’huile peut être filtrée, traitée ou remplacée, mais l’isolation cellulosique vieillie demeure un facteur permanent limitant la durée de vie. Les gaz d’oxydes de carbone aident à révéler cette détérioration cachée.

Le monoxyde de carbone est souvent plus directement lié à une surchauffe active du papier, tandis que le dioxyde de carbone peut refléter un vieillissement à plus long terme de la cellulose. Leur relation nécessite une interprétation basée sur les tendances.

Des niveaux élevés d’oxydes de carbone peuvent également être influencés par l’oxydation de l’huile, des événements thermiques antérieurs et l’âge du transformateur. Ils doivent être examinés avec les résultats d’humidité et de furannes.

L’analyse des furannes apporte des informations supplémentaires sur la dégradation du papier. Lorsque la hausse des furannes confirme les tendances des oxydes de carbone, les preuves de vieillissement de l’isolation deviennent beaucoup plus solides.

Pour les unités anciennes, une concentration modérée d’oxydes de carbone peut être attendue. La question la plus importante est de savoir si le taux évolue après une modification des conditions de charge ou de température.

Les équipes de maintenance doivent reconnaître que la température des enroulements en cuivre affecte directement le papier voisin. Des points chauds persistants peuvent affaiblir l’isolation des conducteurs bien avant qu’une défaillance électrique ne devienne visible.

C’est pourquoi la DGA doit être liée aux décisions relatives à la durée de vie des actifs. Un transformateur peut rester en service, mais l’augmentation des dommages d’isolation peut modifier la planification des pièces de rechange et le calendrier de remplacement.

Appliquer les enseignements de la DGA aux transformateurs de distribution montés sur poteau

Les transformateurs montés sur poteau fonctionnent souvent dans des environnements exposés, avec une charge variable, une exposition à la foudre, des variations saisonnières de température et des possibilités limitées d’inspection détaillée sur le terrain.

Pour ces unités, les échantillons d’huile de référence prélevés après la mise en service créent des points de comparaison précieux. Sans référence, les techniciens doivent s’appuyer davantage sur des prélèvements répétés et l’historique de service.

Les applications de distribution peuvent impliquer des volumes d’huile plus faibles, de sorte que les concentrations de gaz peuvent évoluer rapidement. Une tendance rapide doit être évaluée sans délai plutôt que considérée comme une variation d’échantillonnage.

Le transformateur monophasé à huile monté sur poteau de Jinshida est conçu pour la distribution rurale et urbaine, les charges agricoles, les bâtiments civils et les réseaux suburbains.

Sa technologie d’enroulement en fil de cuivre haute tension, son approche d’enroulement basse tension en feuille et ses matériaux isolants de haute qualité favorisent un fonctionnement fiable dans des environnements de distribution exigeants.

Disponible de 5kVA à 500kVA et conçu pour des tensions nominales allant jusqu’à 36kV, ce modèle peut être spécifié selon différentes exigences des services publics et de distribution locale.

Les options de protection intégrées telles que les fusibles, les parafoudres et la protection contre les surcharges peuvent réduire les contraintes externes. Elles n’éliminent pas la nécessité d’une analyse d’huile basée sur l’état.

Lorsque les conditions sur le terrain le permettent, la DGA doit être coordonnée avec des contrôles visuels des dommages aux traversées, de l’état de la mise à la terre, des performances des parafoudres, du niveau d’huile, des fuites et du comportement anormal de la charge.

Erreurs d’interprétation courantes que les équipes après-vente doivent éviter

L’erreur la plus courante consiste à considérer un seul chiffre élevé comme une preuve de défaillance. Les valeurs de gaz prennent tout leur sens lorsqu’elles sont comparées aux résultats précédents et aux conditions d’exploitation.

Une autre erreur consiste à supposer que des essais électriques normaux disculpent un transformateur dont la génération de gaz s’aggrave. Certains défauts en développement restent localisés et intermittents aux premiers stades.

Les techniciens doivent également éviter d’ignorer les limites de détection du laboratoire. Une trace d’acétylène signalée peut nécessiter confirmation, mais elle ne doit jamais être effacée du registre de maintenance.

Ne comparez pas les résultats de différents laboratoires sans vérifier les méthodes et les unités de rapport. Des pratiques d’essai incohérentes peuvent créer de fausses tendances et des décisions opérationnelles inutiles.

L’absence d’enregistrement du traitement de l’huile est tout aussi préjudiciable. Le dégazage peut temporairement réduire les concentrations tandis que la source sous-jacente de surchauffe ou de décharge continue à se développer à l’intérieur.

Enfin, évitez de séparer la DGA de la communication avec le client. Expliquez le risque en termes opérationnels : fréquence de surveillance, limites de charge, besoins d’arrêt et prochaines étapes diagnostiques attendues.

Conclusion : considérer la DGA comme un outil de décision, et non comme un chiffre de laboratoire

Les résultats des gaz dissous peuvent révéler si un transformateur de puissance à enroulements en cuivre subit une contrainte thermique, des décharges partielles, des arcs électriques, une détérioration de l’isolation ou des dommages potentiellement liés aux enroulements.

Le diagnostic le plus solide combine l’identification des gaz, la concentration, la tendance, le taux d’augmentation, l’historique de charge, les événements de protection et les essais électriques ou d’état de l’huile de confirmation.

L’hydrogène exige de l’attention, l’éthylène indique souvent une activité thermique plus chaude et l’acétylène nécessite une urgence particulière. Les gaz d’oxydes de carbone apportent des preuves essentielles sur l’état de l’isolation en papier.

Pour le personnel de maintenance après-vente, l’objectif n’est pas de prédire chaque détail interne à partir d’un seul échantillon. L’objectif est de prendre la prochaine décision opérationnelle tôt et correctement.

Un échantillonnage cohérent, un examen rigoureux des tendances et une escalade en temps opportun transforment la DGA d’un service de laboratoire de routine en une défense pratique contre les coûteuses défaillances de transformateurs.
