Prévenir la surchauffe des transformateurs triphasés à enroulements en cuivre dans les locaux techniques chauds

Prévenir la surchauffe des transformateurs triphasés à enroulements en cuivre dans les locaux techniques chauds

La surchauffe dans un local de transformateurs est rarement causée par une seule défaillance majeure. Elle résulte plus souvent d’une combinaison de conditions ordinaires : une hausse de la température ambiante en été, une grille de ventilation obstruée par la poussière, l’ajout d’une nouvelle ligne de production sans réévaluation des besoins, ou un ventilateur de refroidissement qui fonctionne mais déplace bien moins d’air que prévu. Pour un transformateur triphasé à enroulements en cuivre, ces conditions peuvent réduire progressivement la marge thermique jusqu’à ce que les alarmes, la dégradation de l’isolation ou un déclenchement imprévu deviennent inévitables.

Les enroulements en cuivre offrent une excellente conductivité et sont largement utilisés lorsque le rendement et une gestion fiable de la charge sont essentiels. Ils ne sont toutefois pas insensibles à la chaleur. La température des enroulements est influencée par les pertes électriques, le débit d’air, la température ambiante, le contenu harmonique, la qualité des raccordements et le profil de charge réel du transformateur. Un appareil peut sembler acceptable lors d’une inspection rapide alors que ses points chauds internes fonctionnent déjà plus près de leur limite que ne le laisse supposer la température extérieure de l’armoire.

L’objectif pratique ne consiste pas simplement à maintenir le local « frais ». Il s’agit de maintenir le transformateur dans les conditions d’élévation de température et de température ambiante pour lesquelles il a été conçu, tout en conservant une marge suffisante pour les pointes de demande, la défaillance des ventilateurs, la chaleur saisonnière et les changements apportés aux équipements adjacents. Cela exige une approche de maintenance associant mesures, inspection physique et historique d’exploitation.

Commencer par la bonne question sur la température

Lorsqu’une alarme de température élevée apparaît, les équipes de maintenance se demandent souvent si le transformateur lui-même est défectueux. Cette question est légitime, mais ce n’est pas la meilleure première question. Demandez-vous plutôt :le transformateur produit-il trop de chaleur, ou le local ne parvient-il pas à évacuer une chaleur normale ? La réponse détermine si la priorité doit être donnée à la réduction de charge, à la réparation, aux travaux de ventilation ou à une investigation électrique plus approfondie.

Comparez la température de l’air du local à l’entrée d’air de refroidissement avec la température autour de la partie supérieure et de l’arrière du transformateur. Si tout le local est chaud, en particulier près du parcours d’admission d’air, le système de refroidissement peut recycler de l’air chauffé. Si la température du local est raisonnable mais qu’une phase, une borne ou une zone de bobine est sensiblement plus chaude que les autres, la cause est plus probablement localisée : charge déséquilibrée, raccordement desserré, mauvaise pression de contact, contrainte harmonique ou problème interne nécessitant l’avis du fabricant.

Ne vous fiez pas à une seule image infrarouge prise après l’ouverture de la porte du local. L’ouverture d’une porte peut modifier temporairement le flux d’air, et les surfaces métalliques brillantes peuvent fournir des mesures infrarouges trompeuses si l’émissivité n’est pas correctement réglée. Utilisez l’imagerie thermique comme outil de comparaison : inspectez des phases similaires, des terminaisons de câbles similaires et effectuez des relevés répétés sous une charge comparable. La tendance est généralement plus utile qu’une valeur isolée.

Les réglages de protection contre la température nécessitent également un contexte. Une alarme de capteur ne prouve pas que le capteur est défaillant, et l’absence d’alarme ne prouve pas que le refroidissement est adéquat. Confirmez l’emplacement des capteurs, les réglages d’alarme et de déclenchement, la logique de démarrage des ventilateurs et l’enregistrement des indications. Un transformateur qui atteint une température élevée uniquement pendant le pic de l’après-midi peut sembler normal lors d’une visite de maintenance le matin.

La chaleur dans le local fait partie de la charge du transformateur

Les locaux techniques sont souvent conçus en fonction de la surface au sol, et non de leur comportement thermique. Un transformateur peut disposer d’un dégagement physique adéquat sur les plans tout en réaspirant son propre air de refoulement en raison d’une évacuation mal positionnée. Cela est particulièrement fréquent lorsque des tableaux électriques, chemins de câbles, chargeurs de batteries, variateurs ou autres équipements générant de la chaleur partagent un local électrique compact.

Vérifiez l’ensemble du cheminement de l’air plutôt que les ventilateurs uniquement. Les grilles d’admission extérieures doivent être exemptes de débris et protégées sans devenir restrictives. Les grilles internes, filtres et surfaces des bobines doivent être nettoyés. L’air évacué doit pouvoir sortir du local plutôt que d’être rejeté dans un plénum de plafond ou un espace fermé adjacent. Lorsque la ventilation naturelle était prévue dans la conception initiale, vérifiez que des travaux de construction ultérieurs n’ont pas réduit la surface d’ouverture effective.

Un contrôle utile sur site consiste à observer le sens du flux d’air au moyen de méthodes sûres et sans contact pendant le fonctionnement du système de refroidissement. Les zones mortes derrière le transformateur, les courts-circuits d’air entre l’évacuation et l’admission, ainsi que les sens de ventilation opposés peuvent rapidement devenir évidents. Vérifiez également si les portes du local sont habituellement maintenues fermées. Une porte ouverte lors de la mise en service mais fermée pendant l’exploitation normale peut modifier sensiblement la température du local.

La ventilation forcée n’est pas automatiquement la solution. Des ventilateurs surdimensionnés ou mal orientés peuvent aspirer de la poussière à travers le transformateur, perturber le chemin de refroidissement prévu ou créer un faux sentiment de sécurité. La meilleure approche consiste à confirmer les dégagements et la configuration de refroidissement exigés par le fabricant du transformateur, puis à dimensionner et positionner la ventilation du local en fonction des sources de chaleur réelles et des conditions ambiantes attendues. Dans les climats très chauds, il peut être nécessaire d’évaluer le local comme un système thermique plutôt que de considérer la ventilation comme un détail mineur des services du bâtiment.

Examiner la charge électrique avant d’incriminer le système de refroidissement

Le courant de charge doit être mesuré sur les trois phases et évalué par rapport à la puissance nominale indiquée sur la plaque signalétique du transformateur et à ses conditions de refroidissement. Une seule mesure de courant ne suffit pas. Enregistrez l’heure de la journée, la température ambiante, l’état des ventilateurs et les principales charges raccordées. Un transformateur alimentant des moteurs, des équipements de soudage, des redresseurs, des systèmes UPS, des variateurs de fréquence ou des charges de procédé variant rapidement peut présenter un profil thermique très différent de celui d’une charge commerciale stable.

Le déséquilibre entre phases mérite une attention précoce. Il peut soumettre un enroulement à une contrainte thermique plus élevée même lorsque la puissance totale en kVA semble gérable. Examinez la répartition inégale des charges monophasées, les mauvais raccordements du neutre le cas échéant, ainsi que les modifications réalisées lors de travaux d’extension. Les équipes de maintenance se concentrent parfois sur le transformateur alors que le véritable problème se situe en aval, dans un tableau de distribution chargé de manière inégale.

Les harmoniques constituent un autre point aveugle fréquent. Les charges non linéaires peuvent ajouter des pertes et un échauffement qui ne sont pas entièrement révélés par une simple pince ampèremétrique. Si des variateurs, équipements informatiques, redresseurs ou autres charges non linéaires ont été ajoutés depuis l’installation, prévoyez une mesure de qualité de l’énergie lorsque les symptômes le justifient. L’examen doit prendre en compte la distorsion de courant, la distorsion de tension, la charge du neutre et l’adéquation du transformateur au régime mesuré. Il n’est pas sûr de supposer qu’un transformateur à enroulements en cuivre peut supporter toute condition harmonique simplement parce que le cuivre présente une résistance plus faible que certaines alternatives.

Le choix de tension et la position des prises sont également importants. Un réglage incorrect des prises hors tension peut contribuer à des conditions d’exploitation défavorables. Toute modification de prise doit suivre les instructions du fabricant et une procédure d’isolement approuvée ; il ne s’agit pas d’un réglage sous tension et elle ne doit jamais être considérée comme une solution rapide à un problème de température. Avant de modifier les prises, confirmez la tension réelle d’entrée et évaluez les conséquences pour le système basse tension.

Inspecter les zones où la chaleur se forme localement

Un transformateur peut surchauffer en raison d’une terminaison chaude plutôt que d’enroulements surchargés. Inspectez les terminaisons de câbles haute et basse tension, les interfaces de jeux de barres, les assemblages boulonnés, les liaisons flexibles, les raccordements de mise à la terre et les conducteurs neutres. Une décoloration, un durcissement de l’isolation, une odeur inhabituelle ou une différence de température entre des raccordements de phase comparables doivent être considérés comme une anomalie, et non comme un simple vieillissement esthétique.

Les raccordements desserrés produisent un échauffement par résistance, et les cycles thermiques répétés peuvent aggraver cet état. Le resserrage au couple ne doit pas être réalisé sans précaution : utilisez les valeurs de couple spécifiées, l’ordre de montage correct et une procédure d’arrêt appropriée. Un serrage excessif peut endommager les bornes ou compromettre les raccordements aussi sûrement qu’un serrage insuffisant. Après les travaux correctifs, répétez l’inspection thermique sous une charge significative plutôt que de supposer le problème résolu.

Pour les unités sèches, l’accumulation de poussière sur les surfaces des bobines et dans les canaux de ventilation peut également entraver la dissipation thermique. Le nettoyage doit être adapté au système d’isolation et effectué lorsque le transformateur est isolé en toute sécurité. Des outils agressifs, de l’air comprimé non contrôlé ou des produits de nettoyage non approuvés pour l’isolation électrique peuvent créer de nouveaux problèmes. L’objectif est d’éliminer les contaminants sans endommager les surfaces des bobines, les capteurs, les barrières isolantes ou les raccordements.

Utiliser correctement la capacité de refroidissement par air forcé

Certaines conceptions en résine moulée sont prévues pour fonctionner au-dessus de leur puissance nominale de base lorsque le refroidissement par air forcé est disponible, mais il s’agit d’une condition d’exploitation définie, et non d’une réserve illimitée. Les données pertinentes de la plaque signalétique, la configuration des ventilateurs, le système de contrôle de température et la documentation du fabricant doivent régir cette décision. Si le fonctionnement assisté par ventilateurs est autorisé, vérifiez que chaque ventilateur démarre automatiquement à la température prévue, tourne dans le bon sens et reçoit une alimentation fiable.

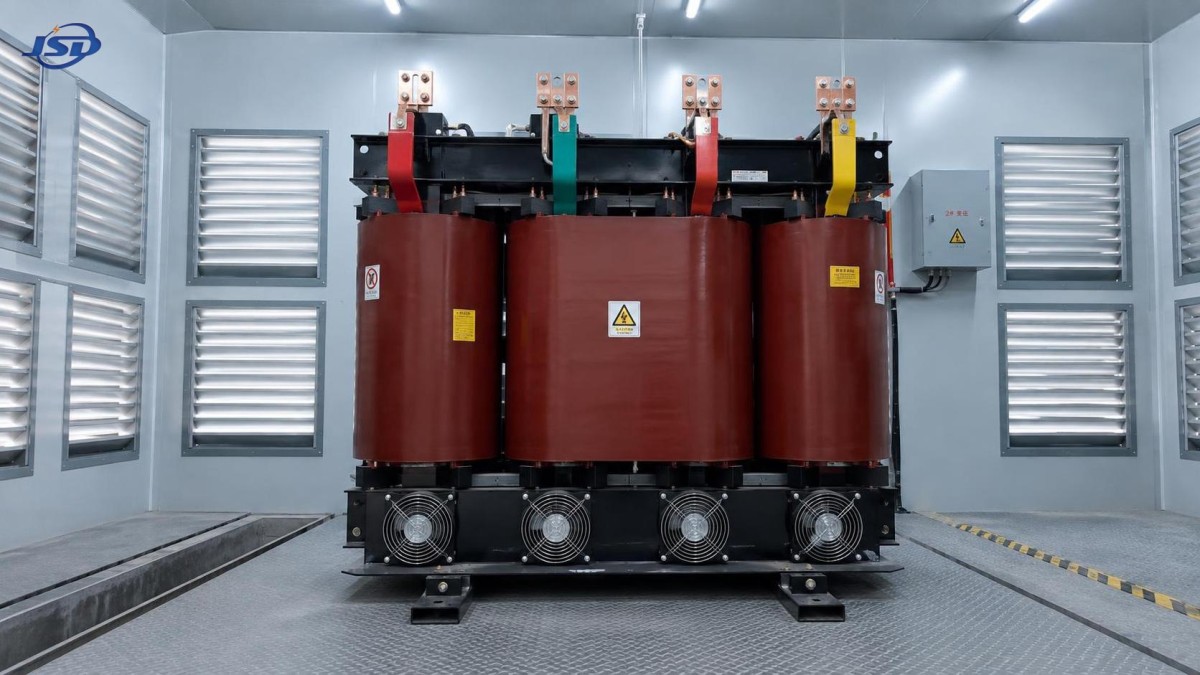

Par exemple, la configuration SCB10-12 proposée par Jinshida Electric Power est spécifiée pour fonctionner à 120 % de la charge nominale dans des conditions de refroidissement par air forcé et comprend un système de protection et de contrôle de la température. Dans un projet de distribution intérieur, cette capacité n’est utile que si le local lui-même peut évacuer la chaleur supplémentaire et si le système de contrôle est testé dans le cadre de la maintenance de routine. Une option adaptée à ce type d’application est letransformateur de distribution sec triphasé en résine moulée 11 kV, conçu pour des applications de distribution de 11 kV à 0.4 kV dans une plage de 30–2500 kVA.

Sa construction avec enroulement haute tension en bande de cuivre et enroulement basse tension en feuille de cuivre, associée à une isolation en résine moulée, convient aux installations intérieures où les performances au feu et l’absence de fuite d’huile sont des considérations pratiques. Toutefois, aucune caractéristique du produit ne dispense de maintenir des passages d’air dégagés, des ventilateurs en bon état, des surfaces propres et des réglages de protection corrects. En service, les conditions d’installation peuvent être aussi importantes que les spécifications du transformateur.

Établir un registre de maintenance permettant de détecter tôt la dégradation

Le meilleur programme de prévention de la surchauffe est reproductible. Enregistrez les courants de phase, la tension, la température de l’air à l’admission du local, les indications de température du transformateur, le fonctionnement des ventilateurs, la propreté visible et les observations d’imagerie thermique à des intervalles comparables. Notez les changements de procédé tels que l’ajout de nouvelles machines, l’allongement des équipes de production, la modification du fonctionnement HVAC ou les modifications du local électrique. Ces détails expliquent souvent une hausse de température qui paraît initialement mystérieuse.

Une séquence d’inspection pratique peut inclure :

• Examiner les alarmes de température, les déclenchements et les tendances de charge avant d’entrer dans le local.
• Mesurer les courants de toutes les phases et identifier le déséquilibre à une demande représentative.
• Vérifier le flux d’air d’admission et d’évacuation, le sens des ventilateurs, l’état des grilles et la recirculation dans le local.
• Inspecter thermiquement les terminaisons accessibles, les jeux de barres, les jonctions de câbles et les points de phase comparables.
• Vérifier la propreté des bobines et des canaux de ventilation pendant un arrêt correctement planifié.
• Tester la commande des ventilateurs, l’indication des capteurs, la signalisation des alarmes et les circuits de déclenchement conformément aux procédures du site.
• Transmettre les points chauds inexpliqués, les tendances persistantes à la hausse ou les préoccupations relatives à l’isolation à des spécialistes qualifiés en transformateurs.

Jinshida Electric Power Technology Co., Ltd. aborde les équipements de distribution par la R&D, la fabrication et le support applicatif, en privilégiant un fonctionnement stable dans les environnements industriels, d’infrastructure, de réseau électrique et de nouvelles énergies. Pour les équipes de maintenance, la conclusion utile est simple : sélectionnez les équipements en fonction du régime de service, mais continuez à surveiller les conditions d’installation et d’exploitation après la mise en service. Les locaux électriques restent rarement inchangés pendant toute leur durée de vie utile.

Lorsqu’un transformateur triphasé à enroulements en cuivre fonctionne à une température élevée, évitez de considérer l’alarme de température comme le problème lui-même. C’est un indice. Déterminez si cet indice révèle une chaleur ambiante, un flux d’air obstrué, une augmentation de charge, un déséquilibre, des harmoniques, un composant de refroidissement défaillant ou un problème de raccordement localisé. Corriger la cause réelle rapidement est généralement bien moins perturbant que d’attendre que des dommages d’isolation ou un déclenchement de protection imposent l’investigation.
