Mesure ou protection : configuration des transformateurs de courant intérieurs pour tableaux de distribution

Des données énergétiques précises et une réponse fiable aux défauts reposent sur des choix distincts, même lorsque les deux fonctions sont installées dans le même tableau de distribution. Un transformateur de courant de mesure est sélectionné pour reproduire le courant de charge normal avec une erreur maîtrisée. Un transformateur de courant de protection est sélectionné pour rester opérationnel lorsque le courant augmente bien au-delà de la normale lors d'un défaut. Considérer ces fonctions comme interchangeables peut produire un tableau qui enregistre correctement l'énergie mais retarde le fonctionnement des relais, ou un tableau qui protège le départ tout en fournissant de mauvaises mesures à faible charge.

Le point de départ est le circuit secondaire prévu. Identifiez chaque compteur, relais, transducteur, analyseur et borne d'essai raccordés à chaque noyau, puis définissez la plage de courant de fonctionnement et le niveau de défaut maximal à l'emplacement du TC. Le rapport, la classe de précision, la charge nominale, le nombre de noyaux et la configuration d'installation doivent découler de ces informations. Sélectionner le TC uniquement selon la taille du conducteur primaire ne tient pas compte des conditions qui déterminent si le signal secondaire reste fiable.

La mesure et la protection sollicitent un TC de manière différente

Les noyaux de mesure fonctionnent la majeure partie de leur durée de service autour de la charge normale. Leur valeur réside dans des performances prévisibles en termes de rapport et de phase sur la plage de courant utilisée pour la facturation, la surveillance, l'analyse de la qualité de l'énergie ou la gestion de charge. Les performances à faible courant sont importantes lorsqu'un départ connaît de longues périodes de faible charge, une production variable ou un fonctionnement en veille. Un TC adéquat à proximité du courant nominal peut néanmoins introduire une erreur relative indésirable lorsque le courant réel ne représente qu'une faible fraction de sa valeur primaire nominale.

Les noyaux de protection sont soumis à une condition électrique différente. Lors d'un court-circuit ou d'un fort appel de courant, le relais a besoin d'un courant secondaire qui représente encore suffisamment bien l'événement primaire pour en identifier l'amplitude et la direction. Si le noyau du TC sature trop tôt, le relais reçoit une forme d'onde écrêtée ou réduite. Il peut en résulter un déclenchement retardé, un comportement de retenue incorrect ou un enregistrement d'événement qui ne décrit pas le défaut réel.

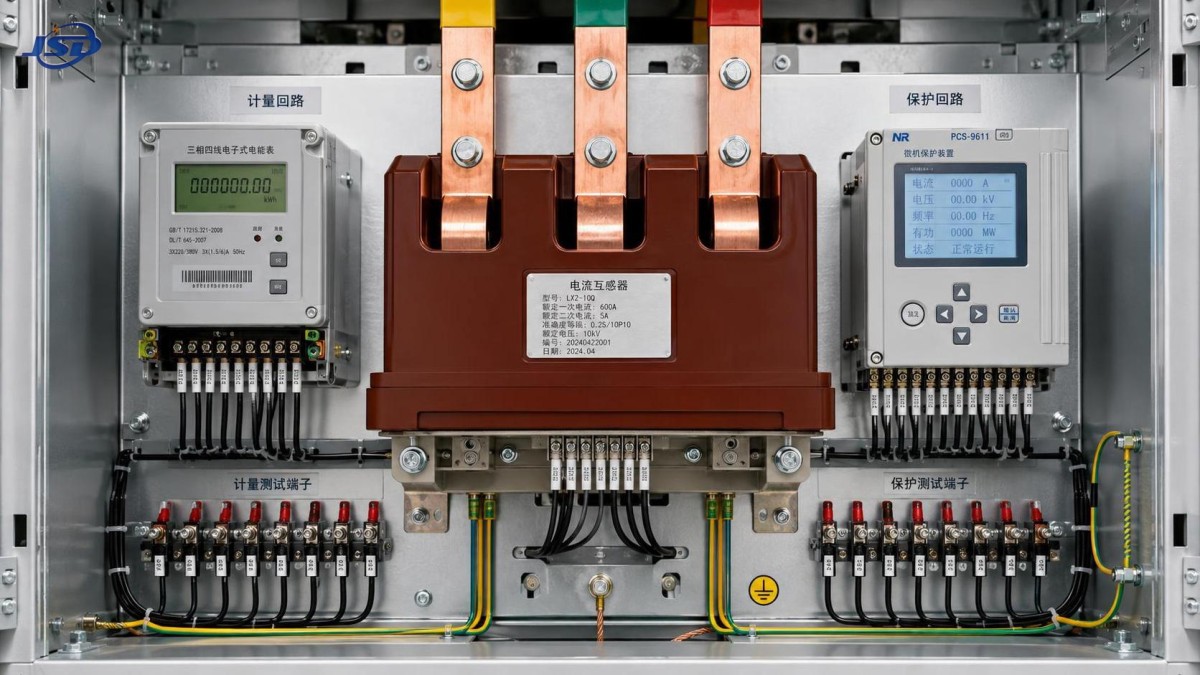

Un transformateur de courant intérieur à plusieurs noyaux constitue souvent la configuration la plus appropriée lorsqu'un même conducteur primaire doit remplir ces deux fonctions. Chaque noyau possède alors sa propre classe, sa propre charge nominale, ses propres bornes secondaires et son propre circuit raccordé. Le boîtier physique peut être commun, mais les fonctions électriques restent distinctes. Il ne faut pas s'attendre à ce qu'un seul noyau serve à la fois un compteur de qualité transactionnelle et un relais de protection rapide, sauf si ses caractéristiques documentées répondent explicitement aux deux exigences avec la charge réellement raccordée.

Commencez par le rapport, puis vérifiez-le par rapport au comportement réel de la charge

Le rapport primaire-secondaire doit couvrir le courant continu attendu sans créer un signal secondaire inutilement faible à la charge habituelle. Le surdimensionnement du rapport est une tentative courante de prévoir une capacité future. Il peut réduire la résolution à faible courant, en particulier lorsqu'un compteur ou un transducteur doit distinguer de faibles variations dans un circuit peu chargé. Il peut également amener un relais de protection à recevoir un signal secondaire plus faible pour les défauts de faible intensité, ce qui peut affecter les réglages de sensibilité.

L'extension future reste importante, mais elle doit être traitée délibérément. Comparez la demande maximale actuelle, l'extension plausible, l'ampacité du conducteur, le calibre du disjoncteur et les hypothèses de l'étude de protection. Un rapport sélectionné uniquement en fonction du châssis du disjoncteur peut être trompeur lorsque le câble raccordé, le départ de transformateur ou la charge de process limite le courant normal bien en dessous de cette valeur. À l'inverse, un rapport basé uniquement sur la charge actuelle peut nécessiter un remplacement lors de l'augmentation de la capacité du tableau.

Pour les circuits dont le courant varie fortement, déterminez si la fonction de mesure nécessite un noyau dédié à rapport plus faible, une configuration de TC à double rapport lorsque cela est approprié, ou une entrée de compteur et une spécification de TC conçues pour la plage de mesure requise. La décision doit se fonder sur la charge minimale qui nécessite une visibilité significative, et non uniquement sur le courant maximal susceptible de se produire.

La charge correspond à l'ensemble du circuit secondaire, et non à une valeur de plaque signalétique

La charge d'un TC inclut l'entrée de l'appareil raccordé, les commutateurs d'essai, les borniers, les dispositifs intermédiaires et la résistance des deux conducteurs secondaires. Les longues liaisons entre un ensemble de tableaux de distribution et une armoire de protection ou de mesure éloignée peuvent consommer une part importante de la charge disponible. Une charge d'appareil indiquée en voltampères ne décrit pas le circuit complet après ajout de la résistance des conducteurs en cuivre.

La section et le cheminement des conducteurs secondaires doivent donc être intégrés au calcul du TC. L'augmentation de la longueur des conducteurs augmente la charge ; la réduction de la section du conducteur produit le même effet. Les bornes supplémentaires ajoutées tardivement pour faciliter la mise en service augmentent également la résistance. Ces effets sont particulièrement importants pour les circuits de protection, car la charge influe directement sur la tension que le TC doit développer avant saturation. Un noyau de protection qui semble adéquat à l'entrée du relais peut devenir insuffisant après prise en compte du câblage réel du tableau.

Ne résolvez pas ce problème en sélectionnant simplement la charge nominale la plus élevée disponible. Un TC de mesure peut perdre en précision si la charge raccordée est très inférieure ou supérieure à la plage pour laquelle sa précision est déclarée. Pour la protection, les performances de classe requises doivent être évaluées à la charge réelle et dans les conditions de défaut. L'objectif pratique est une correspondance documentée entre la capacité du TC et la charge du circuit installé, avec une marge suffisante pour les modifications de câblage approuvées, mais sans dépendre d'une capacité de réserve non définie.

Interprétez la classe de précision dans le contexte de l'application

Les classes de mesure décrivent l'erreur de mesure autorisée dans des conditions spécifiées. Les classes de protection décrivent la capacité du TC à fournir du courant à une charge donnée jusqu'à un multiple défini du courant nominal avant que son erreur ne dépasse la limite applicable. Les désignations peuvent sembler similaires sur une fiche technique, mais leur signification est différente. Une désignation d'erreur de mesure inférieure n'indique pas automatiquement de meilleures performances en cas de défaut.

Les applications de protection exigent également une attention à la fonction du relais. Un élément simple de surintensité temporisée et un élément sensible de défaut à la terre n'imposent pas les mêmes exigences au TC. La protection différentielle, les schémas à haute impédance, les éléments directionnels, la retenue contre l'appel de courant du transformateur et les systèmes de protection qui doivent rester stables lors de défauts traversants nécessitent un examen plus détaillé du comportement de saturation, des caractéristiques du point de coude lorsque pertinent, de la rémanence et de la réponse transitoire. L'étude de coordination de protection fournit une partie de ces informations, mais celles-ci doivent être traduites en exigences applicables au TC plutôt que traitées comme un document distinct.

L'asymétrie des défauts mérite une attention particulière. La composante continue présente à l'apparition d'un défaut peut entraîner un noyau vers la saturation de manière plus sévère que ne le suggère une valeur de courant symétrique. L'emplacement du défaut, l'impédance de la source du système, le temps d'ouverture du disjoncteur et les caractéristiques X/R influencent cette condition. Une spécification fondée uniquement sur le courant de défaut présumé symétrique peut laisser une faiblesse non examinée dans la chaîne de mesure du relais.

L'affectation des noyaux et la polarité évitent des problèmes de mise en service évitables

Chaque noyau doit être affecté avant la diffusion des plans du tableau. Les schémas de raccordement doivent indiquer la désignation du noyau, le rapport, la classe, la charge, les repères de polarité, le point de mise à la terre du secondaire, les liaisons d'essai, les dispositifs de court-circuitage et l'appareil de destination. Les étiquettes sur le TC, les schémas de câblage, la configuration des relais et les enregistrements de mise en service doivent utiliser la même identification. Un noyau étiqueté pour la mesure à l'extrémité de l'appareil mais raccordé à un circuit de protection n'est pas un simple défaut de documentation ; cela modifie la base de conception.

La polarité est tout aussi importante. Pour une mesure ordinaire de l'énergie importée, une polarité inversée peut afficher une puissance négative ou produire un sens d'énergie incorrect. Dans la protection directionnelle, la protection différentielle et les configurations de courant résiduel, une seule connexion de TC inversée peut créer un courant de fonctionnement indésirable ou empêcher un déclenchement réel. Le repère de direction primaire doit être aligné avec le sens de flux de puissance et la direction de référence de protection convenus avant le début de l'installation des jeux de barres ou des câbles.

Le secondaire du TC doit posséder un seul point de mise à la terre contrôlé conformément au schéma du tableau. Plusieurs points de terre créent des chemins parallèles et peuvent introduire des courants de circulation ou des résultats d'essai confus. Laisser un secondaire de TC ouvert lorsque le courant primaire circule est dangereux, car une tension secondaire élevée peut se développer. Les blocs d'essai avec contacts de court-circuitage doivent être sélectionnés et câblés de manière à permettre l'isolement d'un appareil sans ouvrir un circuit de TC sous tension.

Les détails d'installation influencent les performances électriques

Un transformateur de courant intérieur doit s'adapter à la géométrie réelle du tableau de distribution, et pas seulement au calibre nominal du conducteur. Confirmez les dimensions de la fenêtre ou l'interface de traversée, l'espacement des jeux de barres, les distances d'isolement, la disposition des phases, l'orientation de montage et l'accès aux bornes. Une installation physiquement contrainte peut soumettre l'isolation à des contraintes, rendre les bornes secondaires inaccessibles ou masquer les repères de polarité après l'assemblage du tableau.

Pour les unités montées sur jeu de barres, vérifiez que le conducteur primaire est centré conformément aux intentions du fabricant et que les conducteurs de phases adjacentes ne traversent pas la fenêtre de détection et ne créent pas une influence magnétique involontaire. Les TC montés sur câble exigent une attention similaire : l'intégralité du conducteur de phase doit traverser l'ouverture, tandis que les conducteurs de liaison d'écran ou les chemins de retour parallèles doivent être acheminés conformément au schéma de protection. Ne faire passer qu'une partie d'un ensemble de conducteurs parallèles dans un TC produit une mesure qui ne représente pas le courant total du départ.

Une installation intérieure ne dispense pas d'une évaluation environnementale. La condensation, l'accumulation de poussière, les vibrations, une température élevée dans l'enveloppe et un espace restreint pour le cintrage des câbles peuvent affecter la fiabilité à long terme et l'accessibilité pour l'entretien. Lorsqu'un tableau de distribution est associé à un système collecteur de production éolienne, l'agencement du transformateur et des départs peut combiner des courants basse tension côté turbine avec des circuits de collecte moyenne tension. La sélection du TC doit suivre l'application spécifique du tableau et l'étude de défaut, même lorsque l'installation globale comprend des équipements tels qu'untransformateur pour la production d'énergie éolienne avec un côté basse tension de 0.69 kV et un raccordement au réseau à tension plus élevée.

Vérifiez le circuit installé avant la mise sous tension

La mise en service doit confirmer davantage que les seules étiquettes de rapport. Comparez la plaque signalétique du TC aux plans approuvés, vérifiez chaque circuit secondaire de bout en bout et confirmez que l'échelle du compteur ainsi que les réglages TC du relais correspondent au rapport installé. Une injection primaire ou un autre essai fonctionnel approprié peut valider l'association des phases, la polarité, les valeurs de courant et la réponse attendue du relais ou du compteur. Les essais d'injection secondaire sont utiles pour la logique des relais, mais ne démontrent pas à eux seuls la polarité primaire-secondaire installée ni le cheminement des phases.

Enregistrez les longueurs réelles des conducteurs secondaires, leurs sections, les ajouts de bornes et les charges finales des appareils lorsqu'ils diffèrent des hypothèses de conception. Cet enregistrement est précieux lorsque les réglages de protection sont réexaminés après une modification du tableau. Des changements tels que le remplacement d'un compteur électromécanique par un analyseur numérique, l'allongement d'un cheminement de câble ou l'ajout d'une deuxième entrée de relais peuvent modifier suffisamment la charge pour nécessiter une réévaluation du TC.

La configuration la plus fiable sépare la précision de mesure de la capacité de survie de la protection, puis relie les deux au câblage réel et à l'étude du système. Le rapport, la classe, la charge, la polarité et la géométrie d'installation forment une seule configuration électrique. Lorsqu'ils sont examinés ensemble avant la fabrication puis de nouveau après le câblage, le transformateur de courant intérieur devient une interface de mesure fiable plutôt qu'une limitation négligée à l'intérieur du tableau de distribution.
