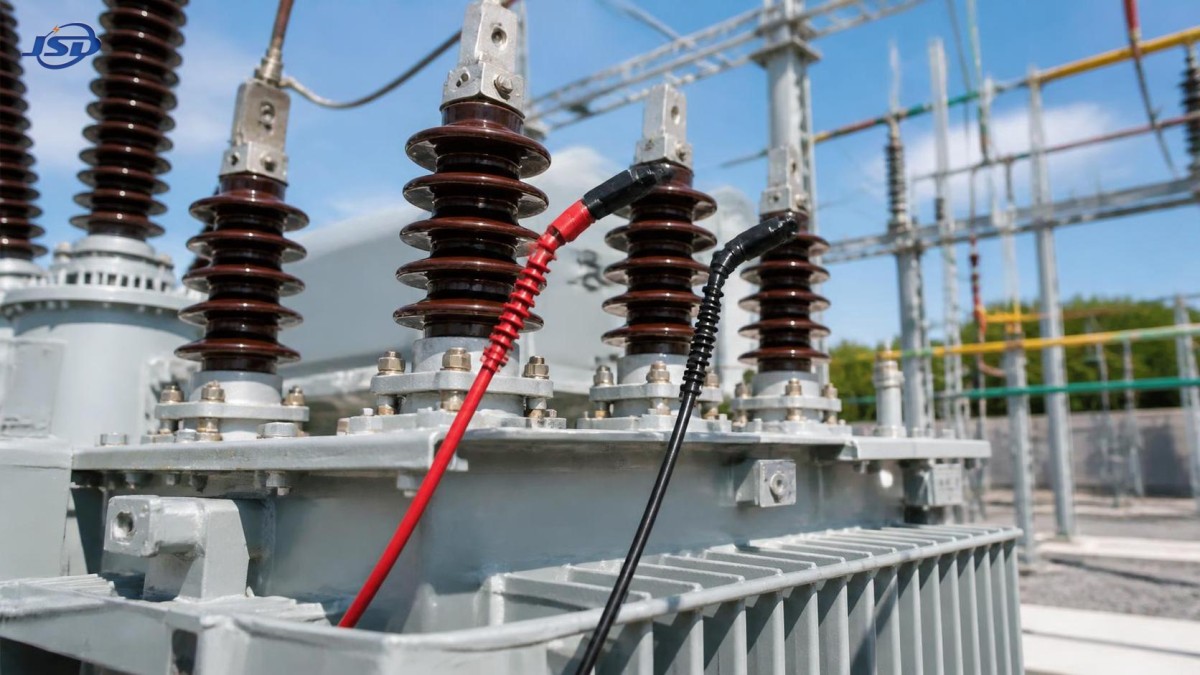

Quels essais de routine sont requis avant la mise sous tension d’un transformateur de 110 kV ?

Quels essais de routine sont requis avant la mise sous tension d’un transformateur de 110 kV ?

Avant la mise sous tension d’un transformateur de 110 kV, les essais de routine doivent confirmer l’intégrité de l’isolation, l’exactitude des raccordements, l’état de préparation des protections et la sécurité des conditions d’exploitation de l’ensemble de l’installation du transformateur.

Pour les responsables du contrôle qualité et de la sécurité, la question centrale n’est pas de savoir si les essais individuels ont été réalisés, mais si les éléments de preuve combinés permettent une première mise sous tension en toute sécurité.

Un transformateur de 110 kV peut sembler mécaniquement complet tout en présentant encore de l’humidité, des raccordements de prises incorrects, une isolation endommagée, des erreurs de câblage ou des défauts de protection.

Ces défauts cachés peuvent provoquer des déclenchements immédiats, une défaillance diélectrique, des dommages aux équipements, des interruptions prolongées ou de graves risques pour le personnel lors de la première application de tension.

L’approche la plus efficace consiste en un programme de pré-mise en service maîtrisé, utilisant des procédures approuvées, des instruments étalonnés, des critères d’acceptation documentés et une revue indépendante des enregistrements critiques.

Les essais de routine doivent suivre les spécifications du projet, les instructions du fabricant, les exigences du réseau local et les normes applicables telles que IEC 60076, IEC 60214 et IEC 60060.

Les valeurs d’essai ne doivent jamais être évaluées isolément. Les résultats doivent être comparés aux relevés d’usine, aux essais antérieurs sur site, aux données de la plaque signalétique du transformateur et à la cohérence attendue entre les phases.

Les responsables qualité doivent également vérifier que chaque rapport d’essai identifie l’équipement, la date de l’essai, les conditions ambiantes, le numéro de série de l’instrument, le personnel d’essai et la décision d’acceptation approuvée.

Les responsables sécurité doivent veiller à ce que les limites d’essai, les dispositions de mise à la terre, les procédures de consignation, les pratiques de décharge et le contrôle des accès restent efficaces tout au long du processus de mise en service.

Avant le début de tout essai électrique, confirmez que le transformateur est correctement assemblé, convenablement mis à la terre, rempli d’huile au niveau requis et exempt de fuites visibles ou de corps étrangers.

Commencez par une séquence d’essais contrôlée avant la mise sous tension

Une séquence d’essais pratique commence par l’examen des documents et l’inspection visuelle, puis se poursuit par des contrôles électriques à basse tension, des diagnostics d’isolation, des essais fonctionnels et la vérification finale des protections.

Cet ordre est important, car les défauts mécaniques, documentaires ou de câblage évidents doivent être corrigés avant que des essais à tension plus élevée n’exposent le personnel ou les équipements à des risques inutiles.

Confirmez que le schéma unifilaire approuvé, les schémas de câblage, les réglages de protection, la logique des relais, les listes de câbles et les certificats d’essai du transformateur sont disponibles sur le lieu de travail.

Vérifiez la plaque signalétique du transformateur par rapport à la conception du projet, y compris la puissance nominale, le rapport de tension, le groupe vectoriel, l’impédance, le mode de refroidissement, la fréquence, la plage de prises et les niveaux d’isolation.

Vérifiez que toutes les mises à la terre temporaires de chantier, les câbles d’essai, les outils de levage, les matériaux d’emballage et les corps étrangers ont été retirés avant l’autorisation finale de mise sous tension.

Inspectez les traversées afin de détecter les fissures, la contamination, les suintements d’huile, les bornes endommagées, les marquages de phase incorrects et un dégagement insuffisant par rapport aux structures mises à la terre ou aux conducteurs voisins.

Examinez les indicateurs de niveau d’huile, les dispositifs de décompression, les équipements du conservateur, les reniflards à gel de silice, les radiateurs, les ventilateurs de refroidissement, les pompes, les vannes et l’étanchéité de l’armoire de raccordement.

Pour les installations extérieures, confirmez que les parafoudres, les équipements de mise à la terre du neutre, les terminaisons de câbles, les armoires de commande, les clôtures, les panneaux d’avertissement et les dispositifs de drainage sont complets.

Tout écart non résolu doit être consigné dans une liste de réserves avec un responsable, une action corrective, une date d’échéance et une confirmation claire qu’il ne compromet pas la sécurité de la mise sous tension.

Quels essais électriques confirment l’état de l’isolation du transformateur ?

L’état de l’isolation constitue la priorité absolue avant la mise sous tension d’un transformateur de 110 kV, car une défaillance diélectrique peut provoquer de graves dommages aux équipements et de longs travaux de remise en état.

L’essai de résistance d’isolement est normalement réalisé entre chaque enroulement et la terre, ainsi qu’entre les enroulements, à l’aide d’une tension d’essai CC appropriée et de relevés stabilisés.

Les résultats doivent être corrigés en fonction de la température lorsque nécessaire et comparés aux références de mise en service, aux recommandations du fabricant et aux valeurs relatives obtenues avec les autres combinaisons d’enroulements.

Une valeur de résistance d’isolement faible ou instable peut indiquer la présence d’humidité, une contamination de surface, de mauvais raccordements, une isolation endommagée, une mise à la terre résiduelle d’essai ou une configuration d’essai incorrecte.

L’essai d’indice de polarisation peut fournir des informations supplémentaires sur la sécheresse et la propreté de l’isolation, notamment lorsqu’il est effectué conformément à la procédure approuvée et aux conditions de température prescrites.

Les essais de capacité et de facteur de dissipation, souvent appelés essais tan delta ou facteur de puissance, évaluent les pertes d’isolation dans les enroulements, les traversées et les systèmes d’isolation associés.

Des résultats anormaux de facteur de dissipation peuvent révéler une pénétration d’humidité, le vieillissement de l’isolation, une contamination conductrice, la dégradation des traversées ou des défauts internes que la seule résistance d’isolement ne permet pas d’identifier.

Les essais d’huile du transformateur doivent inclure la tension de claquage diélectrique, la teneur en humidité, l’acidité, la tension interfaciale et l’analyse des gaz dissous lorsque cela est exigé par le périmètre du projet ou les conditions de stockage.

La rigidité diélectrique de l’huile confirme sa résistance au claquage électrique, tandis que les résultats d’humidité et de gaz dissous aident à identifier une contamination, une surchauffe, un arc interne ou une manipulation inadéquate pendant l’installation.

Lorsque les résultats d’essai sont douteux, ne mettez pas sous tension sur la base d’hypothèses. Recherchez la cause, répétez l’essai dans des conditions contrôlées et obtenez l’approbation de l’ingénierie.

Comment les essais de rapport, de groupe vectoriel et d’enroulements évitent-ils une mise sous tension incorrecte ?

L’essai de rapport de transformation vérifie que la relation de tension entre les enroulements haute et basse tension correspond au rapport indiqué sur la plaque signalétique pour chaque position de prise disponible.

Pour un transformateur de 110 kV, l’essai de rapport est particulièrement important après le transport, des travaux sur le changeur de prises, le remplacement de traversées, une réparation interne ou des modifications des raccordements externes.

Un écart de rapport peut indiquer une position de prise incorrecte, des contacts défectueux du changeur de prises, un endommagement des enroulements, des raccordements de phase inexacts ou une non-conformité entre l’équipement installé et l’équipement spécifié.

L’essai de groupe vectoriel confirme le déphasage et la configuration de raccordement des enroulements, tels que l’étoile, le triangle, la disponibilité du neutre et le déphasage entre les enroulements.

Un raccordement de groupe vectoriel incorrect peut créer des courants de circulation dangereux, un mauvais fonctionnement des protections, des problèmes d’exploitation en parallèle ou des erreurs de séquence de phase lorsque le transformateur est raccordé au réseau.

L’essai de résistance des enroulements vérifie la continuité et la résistance relative de chaque enroulement de phase, y compris l’influence des positions des contacts du changeur de prises et de la qualité des raccordements.

Les valeurs de résistance doivent être corrigées en fonction de la température, le cas échéant, et comparées entre les phases, les prises, les données d’usine et tout relevé d’essai antérieur sur site.

De fortes différences entre phases ou des relevés instables peuvent indiquer des bornes desserrées, de mauvaises jonctions, des conducteurs endommagés, des contacts défectueux du changeur de prises ou des erreurs de mesure nécessitant une investigation.

Un essai d’équilibre magnétique peut également être utilisé lorsqu’il est spécifié afin d’identifier des défauts majeurs d’enroulement ou des anomalies du circuit magnétique avant la mise en service de l’unité.

Ces essais protègent contre une défaillance courante de mise en service : mettre sous tension un transformateur physiquement installé dont la configuration électrique ne correspond pas à la conception du réseau.

Pourquoi les contrôles du changeur de prises, des auxiliaires et du refroidissement nécessitent-ils la même attention ?

Les changeurs de prises en charge et hors charge nécessitent une inspection dédiée, car un fonctionnement incorrect peut affecter la régulation de tension, la fiabilité des contacts et la capacité de charge du transformateur.

Vérifiez la position réelle de la prise localement et à distance, puis comparez-la au réglage de mise en service approuvé, au plan de tension du réseau et aux résultats de l’essai de rapport du transformateur.

Pour les changeurs de prises en charge, testez les commandes locales et à distance de montée et de descente, l’indication de position, les interrupteurs de fin de course, le fonctionnement de l’entraînement motorisé, les alarmes, les verrouillages et l’alimentation de commande.

Inspectez séparément le compartiment d’huile du changeur de prises, le cas échéant, car l’état de son huile et son fonctionnement mécanique peuvent différer de ceux de la cuve principale du transformateur.

Vérifiez tous les étages de refroidissement, y compris le sens de rotation des ventilateurs, le fonctionnement des pompes, les commandes thermostatiques, les signaux de démarrage automatique, les commandes manuelles, les alarmes et la disponibilité des équipements de secours.

Les équipements de refroidissement peuvent ne pas être nécessaires lors de la mise sous tension à vide, mais leur fonctionnement confirmé est essentiel avant que le transformateur ne supporte une charge continue ou ne soit exposé à des températures ambiantes élevées.

Testez les chauffages de l’armoire de raccordement, l’éclairage intérieur, le serrage des bornes, les résistances chauffantes, les presse-étoupes, les dispositifs anti-condensation et la protection de l’enveloppe contre les infiltrations d’eau ou de poussière.

Les applications d’alimentation temporaire ou à distance exigent également une vérification rigoureuse de la source d’alimentation de support. Un transformateur correctement testé ne peut pas compenser des conditions instables d’alimentation auxiliaire.

Pour les projets d’urgence, lesystème mobile de stockage d’énergie sur remorque de 100kW/215kWh peut alimenter des charges auxiliaires temporaires, les communications du site et les activités de déploiement contrôlé.

Sa conception à batterie LiFePO4, sa puissance nominale de 100 kW, sa capacité de 215 kWh, sa protection IP54 et ses fonctions d’extinction automatique d’incendie conviennent aux environnements exigeants d’alimentation temporaire.

Quels essais de protection et de commande doivent être réalisés ?

Les essais de protection confirment que le transformateur se déclenchera correctement en cas de défauts internes, de conditions d’exploitation anormales et d’événements externes du réseau exigeant un isolement ou une réponse d’alarme.

Vérifiez que les réglages des relais de protection correspondent à l’étude de coordination approuvée, à la puissance nominale du transformateur, aux rapports des transformateurs de courant, aux rapports des transformateurs de tension, au groupe vectoriel et au dispositif de mise à la terre du neutre.

Des essais par injection primaire ou secondaire doivent être réalisés selon les besoins afin de valider les valeurs de déclenchement des relais, la temporisation, les fonctions logiques, les circuits de déclenchement, les alarmes et les enregistrements d’événements.

Les fonctions de protection typiques d’un transformateur comprennent la protection différentielle, la protection de défaut de terre restreint, la protection contre les surintensités, la protection contre les défauts de terre, la protection contre la surexcitation et la protection thermique contre les surcharges.

Testez les alarmes et les déclenchements du relais Buchholz lorsqu’il est installé, y compris les contacts d’accumulation de gaz, les contacts de surtension d’huile, la continuité du câblage, la signalisation et le bon fonctionnement du disjoncteur.

Les dispositifs de décompression, les relais de pression soudaine, les indicateurs de température d’huile, les indicateurs de température des enroulements, les alarmes de bas niveau d’huile et les alarmes de défaillance du refroidissement nécessitent une vérification fonctionnelle.

La surveillance du circuit de déclenchement doit confirmer que chaque chemin de déclenchement du disjoncteur est continu, correctement étiqueté, solidement raccordé et capable de fonctionner à partir de l’alimentation prévue par batterie CC.

Les essais de verrouillage sont tout aussi importants. Confirmez que les sectionneurs, les sectionneurs de terre, les disjoncteurs, la protection du transformateur et les autorisations de commande fonctionnent selon la séquence approuvée.

Les contrôles SCADA et de commande à distance doivent vérifier l’indication correcte des états, les valeurs analogiques, la transmission des alarmes, l’autorité de commande, les horodatages et la fiabilité des communications avec le centre de contrôle.

Un relais de protection peut réussir un essai isolé tout en échouant en exploitation en raison d’un câblage incorrect, d’une polarité CT inversée, d’un mappage de bornes erroné ou d’une alimentation de commande CC indisponible.

Comment vérifier la mise à la terre, les traversées et les raccordements externes ?

La vérification de la mise à la terre protège le personnel et les équipements en assurant que le courant de défaut dispose d’un chemin efficace et que les parties conductrices exposées restent à des tensions de contact et de pas acceptables.

Mesurez ou vérifiez le système de mise à la terre du poste conformément à la conception du projet, y compris la mise à la terre de la cuve du transformateur, la mise à la terre du neutre, la liaison équipotentielle de l’armoire de raccordement et les connexions de terre des parafoudres.

Confirmez que l’équipement de mise à la terre du neutre du transformateur est installé exactement comme prévu, que le système utilise une mise à la terre directe, une mise à la terre par résistance, une mise à la terre par réactance ou un transformateur de mise à la terre.

Les raccordements des traversées doivent être contrôlés au couple à l’aide des valeurs approuvées, avec une quincaillerie adaptée, des surfaces de contact propres, une identification de phase correcte et aucune contrainte mécanique exercée par les conducteurs raccordés.

Inspectez les extrémités de câbles étanches, les pontages aériens, les supports de jeux de barres, les raccordements de dilatation, les cônes de contrainte, les anneaux anticouronne et les distances de dégagement avant d’appliquer la tension du réseau.

L’installation des parafoudres doit être vérifiée concernant leur calibre, leur affectation de phase, la longueur du conducteur de terre, les connexions de compteur lorsqu’elles sont utilisées, ainsi que la solidité des terminaisons électriques et mécaniques.

Mesurez la continuité des liaisons de mise à la terre et vérifiez qu’aucune liaison accidentelle, aucun pont temporaire ni aucune connexion neutre-terre non intentionnelle ne subsiste après les travaux antérieurs de construction ou d’essai.

Les responsables sécurité doivent exiger une inspection finale documentée réunissant des représentants de la construction, de la mise en service, de l’exploitation, de la qualité et de la sécurité avant l’autorisation de mise sous tension.

Que doit inclure l’autorisation finale de mise sous tension ?

L’autorisation finale doit être une décision formelle fondée sur des preuves, et non une déclaration informelle selon laquelle le transformateur semble prêt ou selon laquelle le calendrier impose la mise sous tension.

Constituez un dossier de mise en service contenant les certificats d’essais d’usine, les rapports d’essais de routine sur site, les analyses d’huile, les enregistrements d’essais de protection, les contrôles de câblage, les certificats d’étalonnage et les plans approuvés.

Documentez chaque non-conformité, action corrective, résultat de contre-essai, dérogation d’ingénierie et élément en suspens, en distinguant clairement les restrictions d’exploitation des véritables obstacles à la mise sous tension.

Avant la mise sous tension, tenez une réunion d’information couvrant les responsabilités de manœuvre, les canaux de communication, les actions d’urgence, les zones d’exclusion, les indications attendues et les critères d’interruption de l’opération.

La mise sous tension initiale doit être surveillée en ce qui concerne le courant d’appel, le comportement des relais, les bruits anormaux, les vibrations, les fuites d’huile, le fonctionnement du relais à gaz, le rapport de tension et la séquence de phase.

Après la mise sous tension, inspectez de nouveau le transformateur sous tension, puis répétez les observations après l’application de la charge et le début du fonctionnement normal des équipements de refroidissement.

Un transformateur de 110 kV ne doit être mis sous tension que lorsque les éléments relatifs à l’isolation, au rapport, aux enroulements, à l’huile, à la protection, à la mise à la terre, aux auxiliaires et aux raccordements externes constituent un dossier d’acceptation cohérent.

Pour les responsables du contrôle qualité et de la sécurité, ce dossier rigoureux constitue la meilleure protection contre les défaillances évitables, les manœuvres dangereuses et les coûteuses pertes de service.
