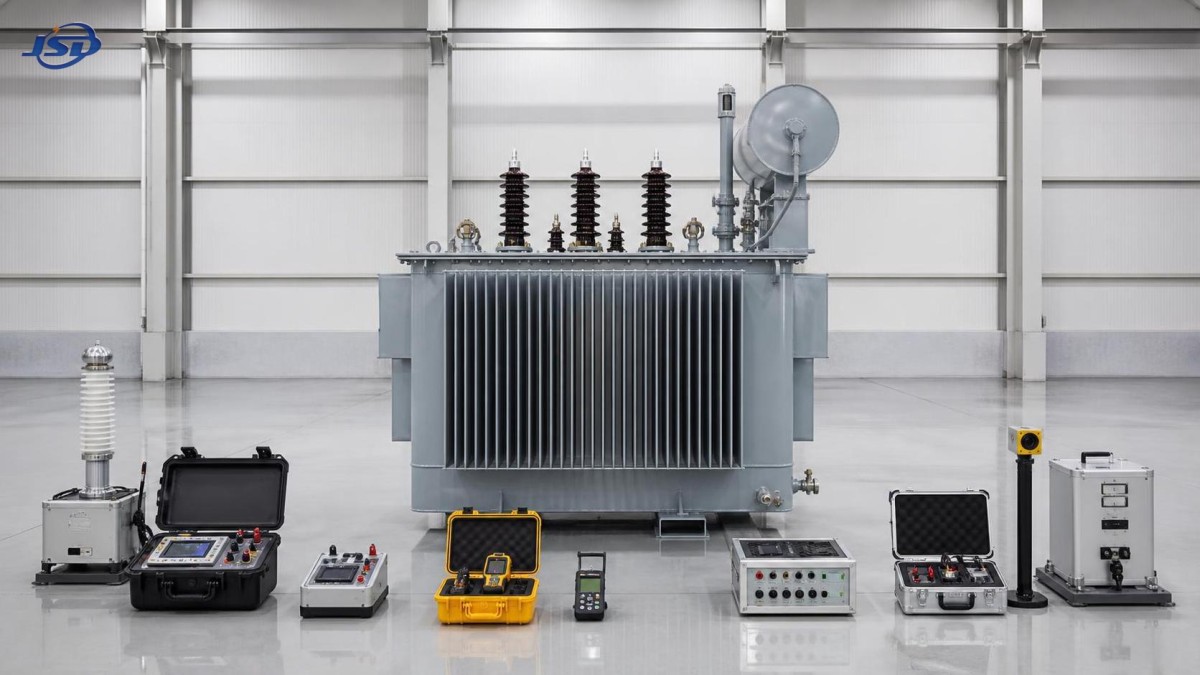

Que doivent comparer les acheteurs lors de l’approvisionnement d’un transformateur immergé dans l’huile ?

Que doivent comparer les acheteurs lors de l’approvisionnement d’un transformateur immergé dans l’huile ?

Lors de l’approvisionnement d’un transformateur immergé dans l’huile, les équipes achats doivent comparer la valeur sur le cycle de vie, l’adéquation technique, les preuves de qualité, l’efficacité et la capacité du fournisseur, plutôt que de se concentrer uniquement sur le prix d’achat.

Un transformateur est un actif d’exploitation à long terme. Une spécification inadaptée ou un fabricant peu fiable peut entraîner des pertes, des coûts de maintenance, des pannes, des risques pour la sécurité et des travaux de remplacement coûteux.

Pour les acheteurs, la question centrale est simple : cette unité fournira-t-elle une alimentation électrique stable, sûre, efficace et prévisible pendant toute sa durée de vie prévue ?

Ce guide présente les points de comparaison pratiques les plus importants lors de l’évaluation d’un transformateur immergé dans l’huile pour des projets de réseaux électriques, industriels, commerciaux, miniers, d’infrastructure et d’énergies renouvelables.

Commencez par les exigences réelles d’exploitation

Les acheteurs doivent d’abord définir l’environnement d’installation, le profil de charge, les exigences de tension, les heures de fonctionnement, les projets d’extension futurs ainsi que les normes de réseau ou de client applicables avant de demander des devis.

Comparer des devis sans spécification technique cohérente produit souvent des résultats trompeurs. Les offres moins chères peuvent exclure des accessoires, l’étendue des essais, les marges d’isolation ou les fonctions de protection requises.

Vérifiez si le transformateur alimentera des charges industrielles continues, des charges commerciales intermittentes, des procédés à forte utilisation de moteurs, des équipements électroniques sensibles, une production d’énergie renouvelable ou un réseau public de distribution.

Chaque application influence l’impédance privilégiée, le système de refroidissement, la plage de prises, les exigences de surcharge, la classe d’isolation, le groupe vectoriel et la configuration de protection du transformateur immergé dans l’huile.

La température ambiante est également importante. Les températures élevées, les hautes altitudes, l’exposition au sel en zone côtière, l’humidité, la poussière et les atmosphères industrielles corrosives peuvent réduire considérablement les marges d’exploitation.

Demandez à l’équipe d’ingénierie d’indiquer dans le document de demande la température ambiante maximale, l’altitude, le lieu d’installation, les conditions d’enceinte et les restrictions de ventilation.

L’augmentation de la charge mérite une attention égale. Un choix fondé uniquement sur la demande actuelle peut créer des contraintes de capacité prématurées lors de l’extension des lignes de production, bâtiments, stations de recharge ou équipements connectés.

Une fiche d’exigences claire permet au personnel des achats de comparer des offres équivalentes et d’identifier si les fournisseurs proposent une conception optimisée ou simplement une unité standard de base.

Elle évite également les litiges ultérieurs concernant les hypothèses. La puissance nominale, le rapport de tension, la fréquence, le groupe de connexion, les positions de prises, l’impédance, le mode de refroidissement et la configuration des bornes doivent être documentés.

Comparez la capacité nominale, le rapport de tension et les exigences de prises

La capacité nominale n’est pas simplement une valeur figurant sur la plaque signalétique. Les acheteurs doivent vérifier la demande prévue, le facteur de diversité, le profil de surcharge, le facteur de puissance, le contenu harmonique et la capacité de réserve planifiée.

Un transformateur sous-dimensionné peut fonctionner en continu à une température élevée, ce qui accélère le vieillissement de l’isolation et augmente les pertes. Une unité surdimensionnée peut entraîner des dépenses d’investissement inutiles et des pertes à vide.

Comparez précisément les tensions nominales primaire et secondaire. La seule tension nominale du système est insuffisante lorsque les tolérances du réseau local, les chutes de tension sur les départs, la sensibilité des équipements ou le fonctionnement de générateurs affectent les conditions réelles.

La sortie basse tension requise doit correspondre aux équipements en aval. Les tensions de distribution courantes varient selon le pays, le type de projet, les équipements du client et selon que le système alimente des moteurs ou des charges générales.

Les changeurs de prises contribuent à maintenir la tension secondaire requise lorsque la tension d’alimentation varie. Les acheteurs doivent comparer la plage de prises, le pas de réglage, l’emplacement des prises, le mode de fonctionnement et l’accessibilité des réglages.

Pour de nombreuses applications de distribution fixes, un changeur de prises hors tension est suffisant. Les projets soumis à de fréquentes fluctuations de tension peuvent nécessiter des dispositifs de régulation de tension plus avancés.

La fréquence doit également correspondre au système d’exploitation. Un transformateur conçu pour 50 Hz peut ne pas fonctionner correctement s’il est utilisé sur un système 60 Hz sans confirmation technique appropriée.

Pour les projets nécessitant une distribution primaire de 13.8 kV, letransformateur de distribution 13.8kV peut être configuré de 30 à 2500 kVA avec plusieurs options de sortie basse tension.

Cette flexibilité n’est utile que lorsque le rapport de tension et la capacité sélectionnés reposent sur une étude de charge vérifiée plutôt que sur une estimation générale.

Évaluez les pertes comme un coût d’exploitation, et non comme une note technique

L’efficacité énergétique constitue l’un des domaines de comparaison les plus importants, car les pertes du transformateur se produisent pendant des années, souvent bien après que le prix d’achat initial a été oublié.

Les pertes à vide se produisent chaque fois que le transformateur est sous tension, même avec une charge client faible ou nulle. Elles sont principalement influencées par le matériau du noyau et la qualité de fabrication du noyau.

Les pertes en charge augmentent avec le courant. Elles sont associées aux enroulements, aux connexions, aux pertes parasites et à la résistance électrique, ce qui rend la conception et la construction des conducteurs particulièrement importantes.

Les acheteurs doivent demander les pertes à vide, les pertes en charge, les pertes totales et les tolérances d’essai garanties à la capacité nominale, à la tension, à la fréquence et à la température de référence spécifiées.

Un devis initial moins élevé peut devenir plus coûteux lorsque des pertes excessives augmentent la consommation d’électricité pendant toute la durée d’exploitation d’un transformateur. L’évaluation des achats doit inclure la capitalisation des pertes.

La capitalisation des pertes attribue une valeur financière à chaque watt de pertes à vide et en charge. Cette approche permet aux acheteurs de comparer objectivement le coût total de possession.

Demandez aux fournisseurs d’expliquer la nuance d’acier du noyau, la construction des joints du noyau, le matériau des conducteurs, la disposition des enroulements et les contrôles de fabrication utilisés pour atteindre les valeurs de pertes indiquées.

Un acier au silicium à grains orientés laminé à froid de haute qualité ainsi que des processus contrôlés de découpe et d’empilage peuvent réduire le courant à vide, la production de chaleur, le bruit et le gaspillage d’énergie.

Comparez attentivement les garanties. Un fournisseur doit prévoir des conséquences contractuelles ou des recours clairs si les résultats des essais de routine dépassent les limites de pertes indiquées.

Examinez l’isolation, l’huile, le refroidissement et les performances thermiques

Le système d’isolation détermine dans quelle mesure un transformateur immergé dans l’huile résiste aux contraintes électriques, thermiques, mécaniques et environnementales pendant de nombreuses années de fonctionnement.

Les acheteurs doivent comparer les matériaux isolants, l’isolation des conducteurs, les supports d’enroulement, la qualité de l’huile, l’étanchéité de la cuve, les limites d’échauffement et l’approche du fournisseur en matière de contrôle de l’humidité.

L’huile de transformateur sert à la fois d’isolant et de liquide de refroidissement. Sa qualité affecte la rigidité diélectrique, le transfert thermique, la résistance à l’oxydation, le comportement face à l’humidité et la fiabilité à long terme.

Confirmez que l’huile est conforme à la spécification pertinente, telle que IEC 60296 le cas échéant, et demandez la documentation des essais d’huile avant la livraison.

Le type de refroidissement doit convenir aux conditions d’exploitation. Les configurations courantes huile naturelle, air naturel sont adaptées à de nombreuses installations de distribution, mais un service sévère peut exiger une capacité de refroidissement supplémentaire.

L’échauffement mérite une attention particulière, car la durée de vie de l’isolation diminue lorsque la température de fonctionnement augmente. Comparez les valeurs d’échauffement garanties, et pas seulement la capacité indiquée sur la plaque signalétique.

Demandez comment la conception gère les points chauds, en particulier pour les charges irrégulières, les courants harmoniques élevés, la ventilation limitée et les climats chauds avec de longues périodes annuelles d’exploitation.

Une étanchéité efficace empêche la pénétration d’humidité et les fuites d’huile. Les acheteurs doivent examiner la qualité des joints, les normes de soudage, les essais de pression, la protection contre la corrosion ainsi que les configurations avec conservateur ou cuve hermétique.

Un fournisseur techniquement crédible peut expliquer comment sa conception protège la durée de vie de l’isolation dans les conditions réelles du site, plutôt que de présenter uniquement des descriptions génériques de matériaux.

Évaluez la tenue aux courts-circuits et la construction mécanique

Les transformateurs de distribution doivent survivre à des événements électriques anormaux. Les performances en court-circuit sont particulièrement importantes dans les réseaux industriels, les systèmes de services publics et les projets disposant d’un courant de défaut disponible élevé.

Lors d’un défaut, les enroulements subissent de puissantes forces électromagnétiques. Des supports faibles, un serrage insuffisant, des conducteurs inadéquats ou des connexions desserrées peuvent entraîner des déformations et des défaillances.

Les acheteurs doivent demander des preuves que la conception satisfait aux exigences applicables de tenue aux courts-circuits, y compris les normes IEC, IEEE, ANSI ou nationales pertinentes.

Comparez également la technologie des enroulements. Les enroulements en fil de cuivre haute tension peuvent améliorer la résistance aux impulsions de foudre lorsqu’ils sont correctement conçus, isolés et soutenus durant la fabrication.

Les conceptions d’enroulement basse tension en feuille peuvent offrir de solides performances mécaniques et une meilleure répartition du courant dans les applications appropriées. Le choix correct dépend de la puissance nominale et du service.

La construction du noyau et de la cuve influence également la fiabilité. Examinez l’épaisseur de l’acier, la conception de la cuve, la disposition des radiateurs, les anneaux de levage, les patins de vérin, les roues, les bornes de mise à la terre et la qualité de finition.

Pour les installations extérieures, la protection contre la corrosion doit être clairement spécifiée. La qualité du système de peinture, l’épaisseur du revêtement, la préparation de surface et l’exposition environnementale locale affectent la durée de vie.

Le bruit peut être important dans les bâtiments publics, les zones résidentielles, les hôpitaux et les sites commerciaux. Comparez les niveaux sonores garantis et demandez si des données d’essai étayent les valeurs indiquées.

Ne supposez pas que tous les transformateurs possèdent la même résistance mécanique parce que leurs capacités et tensions nominales semblent similaires. La qualité de conception interne peut différer considérablement d’un fournisseur à l’autre.

Comparez les essais, les certifications et les preuves de qualité traçables

Les certificats sont utiles, mais les acheteurs doivent privilégier les preuves d’essai liées à la conception réelle du transformateur, au processus de production et à l’unité livrée pour le projet.

Les essais de routine vérifient normalement le rapport de transformation, la résistance des enroulements, la résistance d’isolement, la tenue à la tension appliquée, la tenue à la tension induite, les valeurs de pertes, l’impédance et d’autres paramètres spécifiés.

Les essais de type et les essais spéciaux apportent une confiance supplémentaire lorsque cela est requis. Ils peuvent couvrir l’échauffement, la tenue aux impulsions de foudre, la capacité de court-circuit, le niveau sonore ou les décharges partielles.

Avant d’attribuer un bon de commande, demandez le plan d’inspection et d’essai du fournisseur. Il doit définir les éléments d’essai, les critères d’acceptation, les points de contrôle, les rapports et les responsabilités documentaires.

Les essais de réception en usine sont particulièrement précieux pour les projets de grande taille, critiques ou sensibles au calendrier. Ils permettent à l’acheteur de vérifier les données de la plaque signalétique, la qualité d’exécution et les performances testées avant expédition.

Les normes pertinentes peuvent inclure IEC 60076, IEEE, ANSI, les normes GB et les exigences spécifiques au projet. La norme applicable doit être inscrite dans l’accord technique.

La certification de management de la qualité, y compris ISO 9001, constitue une base utile. Toutefois, elle ne remplace pas l’examen direct des contrôles de fabrication et des capacités d’essai propres aux transformateurs.

Demandez si les matériaux entrants sont inspectés, si les processus des enroulements et du noyau sont contrôlés, et comment les composants non conformes sont isolés et corrigés pendant la production.

Un fournisseur disposant d’un système qualité structuré doit pouvoir fournir sans hésitation la traçabilité des matériaux clés, les rapports d’essais de routine, les registres d’inspection, les plans, les manuels et la documentation d’emballage.

Vérifiez les accessoires, la protection et la compatibilité d’installation

Les accessoires sont souvent négligés lors de la comparaison des devis, alors qu’ils peuvent affecter sensiblement le coût d’installation, le temps de mise en service, la coordination des protections et les efforts de maintenance à long terme.

Confirmez les composants inclus tels que les traversées, les boîtes à bornes, les changeurs de prises, les dispositifs de décompression, les indicateurs de niveau d’huile, les indicateurs de température, les vannes de vidange, les radiateurs et les dispositions de mise à la terre.

Les projets critiques peuvent nécessiter des alarmes, des contacts de déclenchement, des indicateurs de température d’enroulement, des indicateurs de température d’huile, des relais Buchholz ou des interfaces de surveillance selon la conception du transformateur et les exigences du système.

Les acheteurs doivent également vérifier l’orientation des bornes, les dimensions des boîtes à câbles, la disposition des phases, les dégagements, les dispositions de levage, le poids total, les restrictions de transport et les exigences de charge des fondations.

Une incompatibilité au stade de l’installation peut retarder la mise sous tension. Un transformateur techniquement correct crée néanmoins des problèmes de projet lorsque les terminaisons de câbles, les interfaces avec l’appareillage de commutation ou les dispositions de génie civil ne sont pas alignées.

Examinez les plans avant le début de la production. Les plans d’ensemble, les plans de plaque signalétique, les schémas de bornes, les dimensions des fondations et les schémas électriques doivent recevoir l’approbation formelle de l’acheteur.

Pour les applications intérieures, évaluez la protection incendie, la ventilation, les voies d’accès, la rétention d’huile, les dimensions de la salle et la conformité aux réglementations locales du bâtiment et de l’électricité.

Pour les emplacements extérieurs, assurez-vous que l’enceinte, la classe de protection, la configuration des bornes et le système de revêtement conviennent à la pluie, au soleil, à la poussière, au brouillard salin et aux risques d’accès non autorisé.

Une liste complète des accessoires rend les devis comparables et aide les équipes achats à éviter des économies apparentes qui réapparaissent ensuite sous forme d’ordres de modification ou de modifications sur site.

Évaluez la capacité du fournisseur au-delà du devis

La sélection d’un fournisseur doit inclure la capacité de fabrication, la réactivité de l’ingénierie, la fiabilité des livraisons, l’expérience à l’exportation, la stabilité financière et le support après-vente, en plus de la spécification technique du transformateur.

Demandez comment le fournisseur gère l’approbation de conception, l’approvisionnement en matières premières, la planification de production, l’inspection, l’emballage, la logistique et la documentation pour les commandes internationales ou basées sur des projets.

Les promesses de livraison doivent être vérifiées au regard de la capacité disponible et des délais d’approvisionnement en matériaux. Un calendrier réaliste est plus précieux qu’une promesse ambitieuse qui perturbe la planification de construction.

Pour les achats mondiaux, confirmez l’emballage export, la protection pour le transport maritime, le support documentaire, les besoins de certification du pays de destination et l’expérience dans des régions ou environnements de projet similaires.

La communication technique est importante après la passation de commande. Les acheteurs ont besoin de réponses rapides aux commentaires sur les plans, aux questions d’interface, aux dispositions d’essai, aux préoccupations d’installation et aux questions de mise en service.

Évaluez les conditions de garantie en détail. Confirmez la durée de la garantie, les procédures de réponse aux défauts, la disponibilité des pièces de rechange, l’étendue du service sur site et la responsabilité des coûts de transport ou de remplacement en cas de défaillance.

Les références peuvent être utiles lorsqu’elles concernent des niveaux de tension, capacités, applications, climats et conditions d’exploitation comparables. Les affirmations générales sont moins utiles que les preuves de projets pertinents.

Jinshida Electric Power Technology soutient les projets de transport et de distribution d’électricité par la fabrication, la gestion de la qualité, le support technique et des configurations de transformateurs personnalisables pour répondre aux diverses exigences des clients.

Les équipes achats doivent rechercher un fournisseur capable d’expliquer les compromis avec transparence, de documenter clairement ses engagements et de rester responsable après la livraison plutôt que de simplement soumettre un devis bas.

Utilisez une matrice de comparaison pondérée avant l’attribution

Une matrice de comparaison pondérée transforme les données techniques et commerciales en une décision d’approvisionnement plus rigoureuse. Elle réduit le risque que le prix le plus bas reçoive une attention disproportionnée.

Les catégories typiques comprennent la conformité technique, les pertes, les performances thermiques, la tenue aux courts-circuits, les essais, les accessoires, la livraison, la garantie, l’historique du fournisseur, la capacité de service et le coût total évalué.

Attribuez des pondérations selon le risque du projet. Une installation industrielle critique peut accorder davantage de poids à la fiabilité et au service, tandis qu’un projet de distribution standardisé peut privilégier l’efficacité et la livraison.

N’évaluez que les informations documentées. Les affirmations non étayées concernant de faibles pertes, une livraison rapide, des matériaux supérieurs ou des performances mondiales ne doivent pas recevoir la même valeur que des preuves vérifiables.

Les demandes de clarification doivent être adressées de manière cohérente à tous les soumissionnaires. Cela garantit que les fournisseurs répondent aux mêmes hypothèses et empêche que des différences cachées subsistent dans les devis commerciaux.

Enregistrez tous les écarts séparément. Un écart n’est pas automatiquement inacceptable, mais sa conséquence technique, son impact commercial et son statut d’approbation doivent être visibles pour les décideurs.

Prenez en compte le coût du cycle de vie avec le prix d’achat, le fret, l’installation, les pertes, la maintenance, le risque de panne, les besoins en pièces de rechange et la durée d’exploitation prévue dans l’évaluation financière.

Cette méthode offre aux équipes achats une base de sélection défendable et aide les parties prenantes de l’ingénierie, des finances, de l’exploitation et du projet à s’aligner sur les mêmes critères de décision.

L’attribution finale doit revenir à l’offre présentant le meilleur équilibre documenté entre adéquation technique, fiabilité opérationnelle, efficacité, support, confiance dans la livraison et valeur commerciale.

Conclusion

L’achat d’un transformateur immergé dans l’huile est une décision d’approvisionnement technique ayant des conséquences opérationnelles à long terme. Le prix est important, mais il ne doit jamais être le seul point de comparaison.

Les acheteurs doivent valider la capacité, le rapport de tension, les pertes, l’isolation, les limites thermiques, la tenue aux courts-circuits, les essais, les accessoires, les interfaces d’installation et le support du fournisseur avant d’attribuer la commande.

Le meilleur résultat d’approvisionnement découle d’une spécification complète, d’une comparaison fondée sur des preuves et d’une perspective de coût du cycle de vie. Cette approche protège les budgets de projet tout en améliorant la fiabilité et les performances énergétiques.
