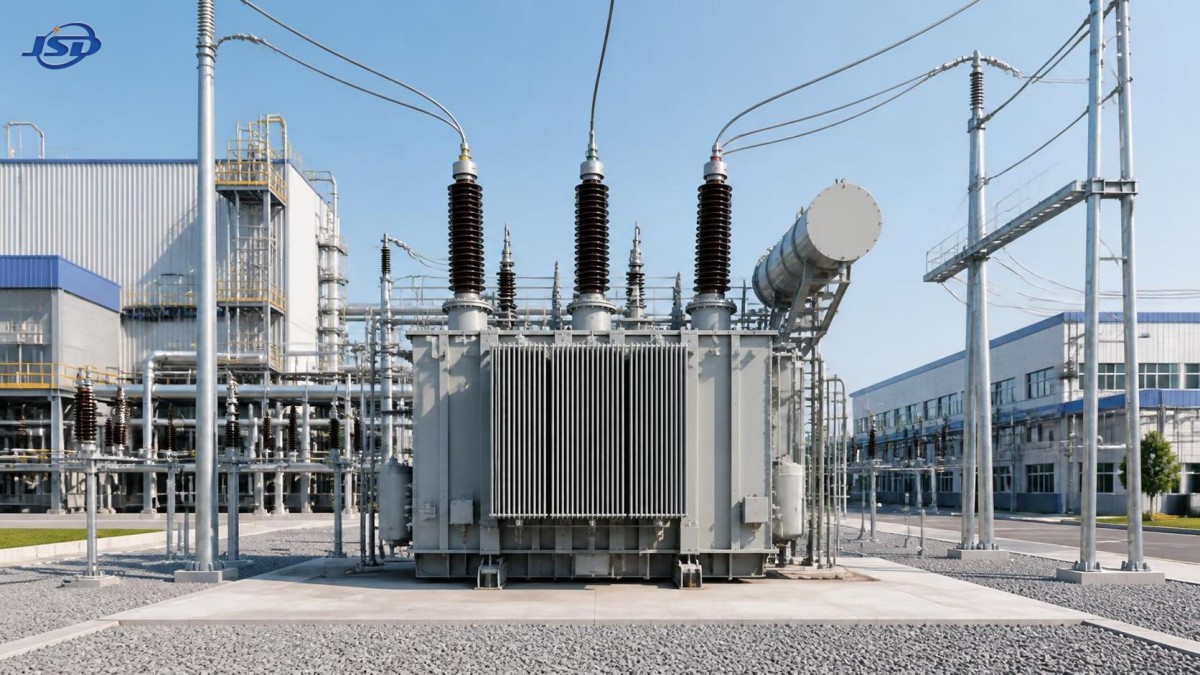

Qu’est-ce qu’un transformateur de puissance ? Principales utilisations dans les systèmes de réseaux industriels et de services publics

Une équipe de maintenance peut d’abord remarquer le problème comme une nuisance récurrente plutôt que comme un événement électrique majeur : les moteurs hésitent au démarrage, les commandes sensibles se réinitialisent, les éclairages baissent d’intensité lorsqu’une charge importante est mise en service, ou une ligne de production doit s’arrêter après un défaut de départ. Dans un contexte de réseau électrique public, le symptôme peut être une plainte concernant la tension à la limite d’une zone de desserte ou une difficulté à raccorder une nouvelle charge. La source du problème n’est pas toujours le transformateur, mais celui-ci est souvent au centre de l’enquête, car il se situe entre différents niveaux de tension et détermine la quantité de puissance pouvant circuler en toute sécurité dans cette partie du réseau.

C’est là qu’une question fondamentale devient concrète : qu’est-ce qu’un transformateur de puissance et quel rôle joue-t-il réellement dans un système de réseau industriel ou public ? Comprendre son rôle permet d’éviter une erreur courante : traiter chaque problème de tension comme un problème de câble, d’appareillage de commutation ou de charge sans vérifier si l’équipement de conversion de tension est correctement dimensionné, configuré, refroidi et protégé.

L’équipement qui relie différents niveaux de tension

Un transformateur de puissance est un appareil électrique statique qui transfère l’énergie en courant alternatif d’un circuit à un autre par induction électromagnétique. Sa fonction principale est de modifier la tension tout en maintenant la fréquence électrique inchangée. Il peut augmenter la tension pour assurer un transport efficace sur de longues distances, la réduire pour l’utilisation des équipements, ou assurer une isolation électrique entre différentes sections d’un système.

La configuration de base comprend un noyau en acier magnétique et deux enroulements ou plus. Lorsqu’un courant alternatif circule dans l’enroulement primaire, il crée un flux magnétique variable dans le noyau. Ce flux induit une tension dans l’enroulement secondaire. Le rapport de tension dépend principalement du rapport de spires entre les enroulements. Un plus grand nombre de spires côté secondaire produit une tension plus élevée ; un nombre inférieur de spires produit une tension plus basse.

Le processus semble simple, mais le contexte d’exploitation est important. Un transformateur doit supporter la charge prévue, résister aux contraintes liées aux manœuvres et à la foudre lorsque cela s’applique, gérer la chaleur et maintenir une tension adéquate au point de réception. Si l’une de ces conditions est négligée, un rapport de tension techniquement correct peut néanmoins entraîner un service peu fiable.

Dans les discussions courantes, l’expression « transformateur de puissance » est parfois utilisée de manière large pour désigner presque tout transformateur d’un réseau électrique. Dans un contexte plus strict de réseau public, elle désigne souvent des unités plus importantes utilisées dans les centrales de production, les réseaux de transport et les postes électriques. Les transformateurs de distribution constituent généralement la dernière étape d’abaissement de tension avant que l’électricité n’atteigne les installations ou les utilisateurs locaux. Tous reposent sur le même principe électromagnétique, mais leurs conditions d’installation, capacités, classes de tension et priorités d’exploitation peuvent différer considérablement.

Pourquoi la tension doit changer avant que l’énergie ne soit transportée ou n’atteigne les équipements

L’électricité transportée sur de longues distances à basse tension nécessite un courant plus élevé pour une même puissance. Un courant plus élevé augmente les pertes dans les conducteurs et peut nécessiter des câbles ou conducteurs aériens de plus grande section. Les exploitants de réseaux utilisent donc des étages de transformateurs élévateurs à proximité des sources de production afin d’augmenter la tension avant le transport. Dans les postes électriques, d’autres transformateurs réduisent progressivement cette tension pour les réseaux de distribution régionaux.

Lorsque l’électricité atteint une usine industrielle, un bâtiment commercial, un hôpital ou un projet d’infrastructure, l’alimentation entrante peut encore être bien supérieure à la tension requise par les moteurs, l’éclairage, les tableaux de commande et les tableaux généraux basse tension. Un transformateur abaisseur comble cet écart.

Par exemple, un site alimenté en moyenne tension peut nécessiter un transformateur convertissant le niveau entrant à 0.4 kV pour les charges basse tension. Cette configuration permet au site de recevoir l’énergie à une tension de distribution pratique tout en exploitant des équipements conçus pour son système local basse tension. Elle offre également aux concepteurs un point maîtrisé pour la coordination des protections, le comptage, les décisions de mise à la terre et la planification des charges futures.

Là où le choix du transformateur devient un véritable enjeu d’exploitation

Dans une installation industrielle, les décisions relatives aux transformateurs apparaissent généralement lors de l’extension d’une usine, du remplacement d’équipements électriques vieillissants, de l’ajout de variateurs de vitesse ou de l’installation d’une ligne de production à forte demande. La première tentation consiste à choisir une unité uniquement selon la charge raccordée actuelle. Cette approche peut être risquée, car la charge raccordée n’est pas la même chose que la demande simultanée, et la demande n’est pas la même chose que le régime thermique d’un transformateur dans les conditions ambiantes réelles.

Prenons le cas d’une usine équipée de gros moteurs. Au démarrage, certaines configurations de moteurs peuvent créer une demande temporaire de courant importante. Si le transformateur, le départ amont et les réglages de protection n’ont pas été évalués ensemble, une chute de tension peut perturber les commandes ou d’autres équipements. À l’inverse, le choix d’une unité excessivement grande sans tenir compte de la charge d’exploitation peut augmenter inutilement les pertes à vide et le coût de l’équipement. Le choix approprié dépend du profil de charge du site, de la méthode de démarrage, du facteur de puissance, du contenu harmonique, de la croissance prévue et des conditions de ventilation, et non seulement d’une valeur de plaque signalétique.

Les réseaux publics font face à un défi connexe mais plus large. Un transformateur peut devoir répondre aux variations saisonnières de la demande, à la production renouvelable distribuée, à la reconfiguration des départs ou à une base de clients croissante. La régulation de tension et les réglages de prises deviennent importants, car une tension satisfaisante à un niveau de charge donné peut ne plus l’être lorsque l’état du réseau change. Le transformateur de puissance fait donc partie d’un système plus vaste plutôt que d’un achat isolé.

Idées reçues courantes qui conduisent à de mauvaises décisions

« Un transformateur crée de l’énergie. »

Ce n’est pas le cas. Un transformateur transfère l’énergie électrique entre des circuits et modifie la tension et le courant proportionnellement à son rapport d’enroulements. Des pertes existent dans le noyau et les enroulements, de sorte que la puissance de sortie est légèrement inférieure à la puissance d’entrée. Son objectif est une fourniture efficace et exploitable de l’énergie, non sa production.

« La puissance nominale en kVA me dit tout. »

La capacité est essentielle, mais elle ne constitue qu’une partie de la décision. Une unité adaptée doit également correspondre aux tensions primaire et secondaire, à la fréquence, au couplage ou groupe vectoriel le cas échéant, à l’impédance, à la classe d’isolation, à la méthode de refroidissement, à l’environnement d’installation et aux exigences applicables au projet. Deux transformateurs ayant la même puissance nominale en kVA peuvent se comporter différemment dans le même réseau, car leur impédance et leur configuration influencent le courant de défaut et le fonctionnement en parallèle.

« Les unités sèches et à liquide sont interchangeables. »

Elles assurent la même fonction électrique fondamentale, mais leurs fluides de refroidissement, besoins d’installation, considérations de sécurité incendie, pratiques de maintenance et contraintes environnementales diffèrent. Les unités à liquide sont largement utilisées dans de nombreuses applications extérieures et de forte capacité. Les transformateurs secs sont souvent envisagés lorsque l’installation intérieure, le comportement au feu, la réduction des préoccupations liées aux fluides ou les contraintes d’espace influencent la conception. Le choix final doit se baser sur la conception électrique du projet et les exigences locales plutôt que sur une préférence générale.

« Si la tension est incorrecte, le transformateur est forcément défectueux. »

Les problèmes de tension peuvent provenir de la longueur du départ, du dimensionnement des conducteurs, de mauvaises connexions, d’une charge excessive, d’une position de prise incorrecte, de variations de l’alimentation amont, de distorsions harmoniques ou de problèmes de protection et de commande. Le transformateur doit être vérifié, mais son remplacement avant d’avoir identifié la cause peut faire perdre du temps et laisser le véritable défaut sans traitement.

Une méthode pratique pour évaluer l’application

Commencez par les côtés source et charge. Relevez la tension d’entrée réelle ou spécifiée, la tension de sortie requise, la fréquence du système, le schéma de mise à la terre et le type de charge attendu. Ces éléments permettent d’établir si la configuration électrique de base du transformateur est adaptée.

Examinez ensuite le profil de charge. Le site fonctionne-t-il avec une charge relativement stable, ou alterne-t-il entre une exploitation légère et des pointes importantes ? Y a-t-il de gros moteurs, des équipements de soudage, des redresseurs, des systèmes UPS, des variateurs ou des équipements de charge ? Les charges non linéaires peuvent introduire des harmoniques qui augmentent l’échauffement des enroulements et des conducteurs associés. Un transformateur sélectionné pour des charges linéaires ordinaires peut nécessiter une évaluation complémentaire lorsque la charge comprend une part importante d’équipements d’électronique de puissance.

Examinez ensuite l’emplacement physique. Les locaux de transformateurs intérieurs, sous-sols, toitures, ateliers poussiéreux, environnements miniers et postes liés aux énergies renouvelables imposent des exigences différentes. La ventilation, la température ambiante, les dégagements, l’humidité, l’accès pour l’inspection, les limites de bruit et les dispositions de sécurité incendie doivent être pris en compte avant l’arrivée de l’équipement sur le site. Ces détails sont souvent découverts trop tard, lorsqu’une unité a déjà été spécifiée mais que le cheminement des câbles, le flux d’air de la salle ou l’accès de manutention restent non résolus.

La coordination des protections constitue une autre étape importante. Fusibles, disjoncteurs, relais, protections contre les surtensions et dispositifs de protection en aval doivent fonctionner ensemble. L’impédance du transformateur influence le courant de défaut disponible, tandis que le courant d’appel peut affecter le comportement lors de la mise sous tension. Les réglages doivent être établis par des ingénieurs électriciens qualifiés à partir des informations réelles du système. Il ne suffit pas de copier des réglages provenant d’une installation différente disposant d’un transformateur de puissance similaire.

Une option de distribution pour les sites en moyenne tension

Lorsqu’un projet doit abaisser une alimentation de 10 kV à 0.4 kV, une conception de distribution sèche à résine coulée peut être envisagée si ses caractéristiques d’installation correspondent au projet. Letransformateur de distribution sec à résine coulée 10kV est spécifié pour la transformation abaisseuse de 10 kV à 0.4 kV et est disponible dans une plage de capacités de 30–2500 kVA. Une telle plage peut être pertinente pour des installations présentant différents besoins de distribution, depuis les services de petits bâtiments jusqu’aux sections d’usines plus importantes.

Sa construction indiquée comprend un noyau en tôle d’acier au silicium à grains orientés laminée à froid, un enroulement haute tension en bande de cuivre, un enroulement basse tension en feuille de cuivre et des matériaux isolants à base de résine. En pratique, ces détails de construction sont liés aux performances électriques, à la résistance mécanique, à l’intégrité de l’isolation et à la gestion thermique, mais ils ne dispensent pas de vérifier l’ensemble de la conception de l’installation.

Pour les projets où la planification de la continuité est importante, le système de protection et de contrôle de la température indiqué ainsi que la disposition de fonctionnement à air forcé doivent être examinés avec la conception de ventilation et les règles d’exploitation du site. Les informations produit indiquent également des options de prises haute tension, tandis que la tension, la capacité, la fréquence, le groupe vectoriel et les pertes peuvent être personnalisés. Ces choix doivent être confirmés dès le début, en particulier si la tension du réseau entrant n’est pas exactement identique à l’hypothèse nominale du projet.

Signes nécessitant une expertise professionnelle

Certaines conditions de transformateur ne doivent pas être traitées comme de simples ajustements d’exploitation courants. Des déclenchements répétitifs des protections, une surchauffe inexpliquée, un bourdonnement inhabituel qui change brutalement, des dommages visibles sur l’isolation, une odeur persistante, des bornes desserrées ou décolorées, ou des signes d’humidité exigent une évaluation rapide par du personnel qualifié. Pour une unité sèche, des passages de ventilation obstrués et l’accumulation de poussière peuvent également contribuer à une température élevée, notamment dans les environnements industriels.

Un déséquilibre de tension en aval peut indiquer une charge inégale, de mauvaises connexions, des problèmes côté alimentation ou un problème dans le transformateur ou les conducteurs raccordés. Avant de tirer des conclusions, des mesures doivent être effectuées avec des instruments appropriés et selon des procédures sûres. La comparaison des tensions de phase, du courant de charge, des indications de température et de l’état des connexions peut orienter l’enquête. L’isolement électrique, les essais, les réparations et les modifications des réglages de protection doivent suivre des pratiques de travail autorisées.

Éviter que le transformateur ne devienne la partie oubliée du système

Un transformateur de puissance fonctionne souvent silencieusement pendant de longues périodes, raison pour laquelle il peut être négligé jusqu’à ce qu’un problème devienne perturbateur. Une meilleure approche consiste à l’inclure dans la planification normale de la maintenance électrique. Maintenez les zones de ventilation dégagées, inspectez les connexions accessibles lors des arrêts programmés, réévaluez la charge lors de l’ajout de nouveaux équipements et examinez les alarmes répétées plutôt que de simplement les réinitialiser. Lorsque les charges de l’installation évoluent, réexaminez le régime du transformateur au lieu de supposer que le choix initial convient toujours.

L’idée centrale est simple : un transformateur n’est pas seulement un boîtier qui modifie la tension. Il constitue un lien conçu entre les conditions d’alimentation et les charges réelles d’exploitation. Lorsque le rapport de tension, la capacité, le refroidissement, la protection, l’environnement d’installation et la demande future sont considérés ensemble, il peut assurer une distribution stable dans les réseaux publics, les installations industrielles, les systèmes d’énergies renouvelables et les bâtiments critiques. Lorsque ces facteurs sont traités séparément, même un transformateur correctement dimensionné peut devenir le point faible d’un système électrique par ailleurs performant.
