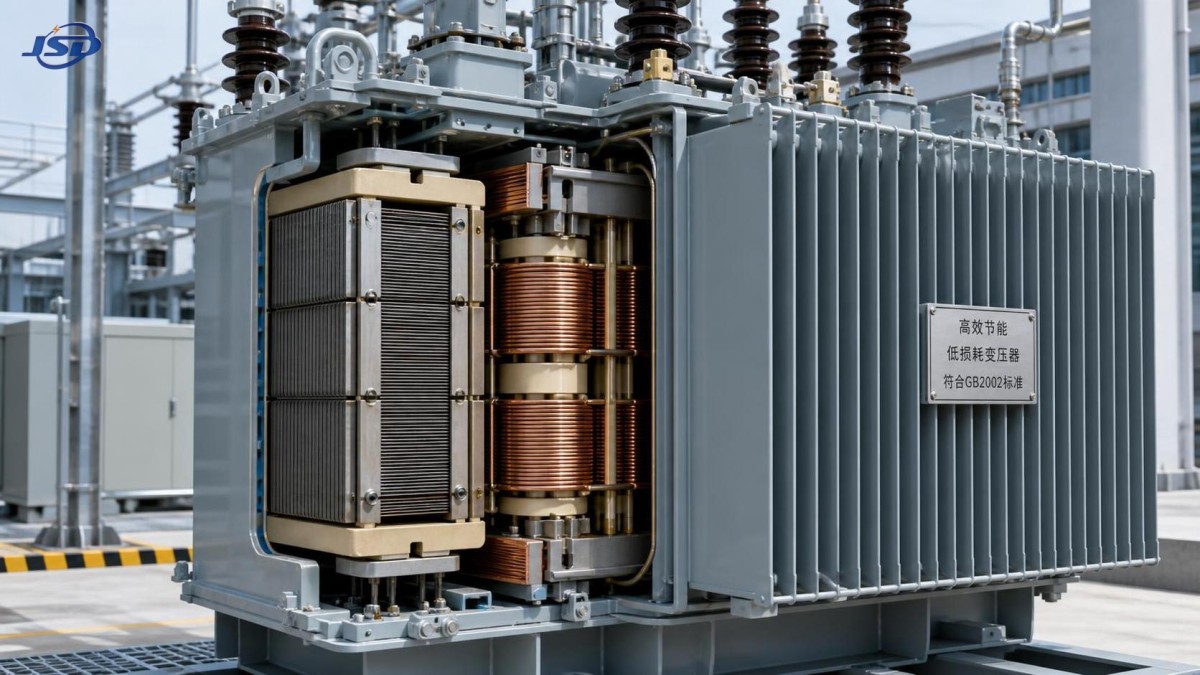

Qu’est-ce qui définit un transformateur écoénergétique et dans quelle mesure peut-il réduire les coûts d’exploitation ?

Le coût d'exploitation d'un transformateur commence par les pertes qui existent même lorsque la charge connectée est faible. Il s'agit de la première définition pratique d'un transformateur à économie d'énergie : une unité conçue pour réduire les pertes à vide pendant les périodes d'inactivité et maîtriser les pertes dans les enroulements lorsque le courant augmente, sans créer de nouveaux problèmes de fiabilité ailleurs dans le système. En matière d'approvisionnement, cette appellation n'a de valeur que si les choix de conception qui la sous-tendent correspondent au cycle de fonctionnement réel, à l'environnement d'installation et aux conditions de maintenance sur site.

Une comparaison ordinaire fondée uniquement sur la puissance assignée peut masquer la véritable différence. Deux transformateurs présentant la même puissance nominale en kVA peuvent se comporter très différemment sur une année, car l'un peut utiliser un matériau de noyau à faibles pertes, un traitement plus précis des tôles, une meilleure conception des conducteurs et une structure thermique qui limite l'augmentation de la résistance lorsque la température augmente. Lorsque le transformateur fonctionne pendant de longues périodes avec une charge variable, ces détails influencent directement la facture d'électricité, davantage que la seule plaque signalétique.

Qu'est-ce qui définit généralement un transformateur à économie d'énergie ?

Dans les discussions techniques, ce terme désigne généralement un transformateur présentant des pertes à vide réduites, des pertes en charge réduites, ou les deux. Les pertes à vide proviennent principalement du noyau magnétique et apparaissent chaque fois que le transformateur est sous tension. Les pertes en charge sont liées au courant circulant dans les enroulements et comprennent les pertes cuivre, les pertes supplémentaires ainsi que les effets thermiques qui augmentent la résistance à la température de fonctionnement. Une conception fiable à économie d'énergie traite ces deux aspects, mais leur importance respective dépend de l'utilisation du transformateur.

Pour un réseau de distribution faiblement chargé qui reste sous tension 24 heures sur 24, la réduction des pertes à vide peut avoir une plus grande importance financière. Dans une installation caractérisée par une forte demande diurne et une charge durable proche du courant nominal, les pertes en charge peuvent devenir le principal facteur de coût. C'est pourquoi un transformateur à économie d'énergie ne peut pas être évalué indépendamment du profil de charge. Une spécification qui semble efficace dans un catalogue peut s'avérer financièrement peu pertinente si elle est optimisée pour un mode de fonctionnement inadéquat.

Le matériau du noyau constitue l'un des facteurs de différenciation les plus évidents. Les fabricants peuvent utiliser de l'acier électrique au silicium à grains orientés, laminé à froid, présentant de meilleures propriétés magnétiques, ou, dans certaines applications, un noyau en alliage amorphe lorsque la priorité est de réduire au maximum les pertes à vide. Chaque option modifie non seulement les pertes, mais aussi le coût d'approvisionnement, les caractéristiques de manutention mécanique, le comportement acoustique et les conditions de réparation. La conception des enroulements est tout aussi importante. La section des conducteurs, la disposition des enroulements, les distances d'isolement et la maîtrise du flux de fuite influencent toutes les pertes en charge et l'échauffement à long terme.

La qualité du traitement fait également partie de la définition. La maîtrise des bavures lors de la découpe du noyau, la précision des assemblages à recouvrement oblique, la pression de serrage, le séchage sous vide, le durcissement de l'isolation, le traitement de l'huile et la qualité de l'étanchéité déterminent si les valeurs de pertes promises restent stables après le transport et la mise en service. Un transformateur vendu comme étant à économie d'énergie mais assemblé avec un contrôle insuffisant des procédés peut obtenir des résultats acceptables en usine et néanmoins présenter des performances inférieures après plusieurs mois de fonctionnement sur site.

Dans quelle mesure peut-il réduire les coûts d'exploitation ?

Il n'existe pas de pourcentage universel fiable. La réduction des coûts dépend de cinq variables qui varient d'un projet à l'autre : le nombre annuel d'heures sous tension, la charge moyenne, la durée de la charge de pointe, la structure locale des tarifs d'électricité et l'écart de pertes entre les modèles présélectionnés. Sans ces données, toute affirmation d'économie fixe relève du marketing et non de l'ingénierie.

Une méthode plus fiable pour estimer le coût d'exploitation consiste à séparer les pertes en termes d'énergie annuelle. Les pertes à vide sont multipliées par la durée totale sous tension, puisqu'elles existent chaque fois qu'une tension est appliquée. Les pertes en charge doivent être ajustées en fonction du facteur de charge réel, idéalement selon le carré du profil de charge plutôt qu'une simple moyenne. Cette distinction est importante. Un transformateur alimentant des charges de moteurs intermittentes, des systèmes HVAC à cycles variables ou une demande commerciale mixte peut présenter le même volume mensuel d'énergie distribué qu'un autre site tout en générant des pertes dans les enroulements très différentes.

Supposons qu'une unité présente des pertes dans le noyau plus faibles, mais seulement une amélioration limitée des pertes dans les enroulements. Elle peut réduire sensiblement le coût d'exploitation dans une sous-station constamment sous tension avec une demande moyenne modérée. Si une autre unité offre une amélioration plus importante des pertes en charge, elle peut être mieux adaptée à une usine connaissant de longues périodes de forte charge. Aucune des deux n'est automatiquement le « meilleur » transformateur à économie d'énergie tant que le coût du cycle de vie n'a pas été calculé en fonction du profil de fonctionnement prévu.

Il faut également prendre en compte les coûts secondaires, souvent négligés lors des premières discussions d'achat. La réduction des pertes diminue la chaleur interne. Une température plus faible peut réduire les contraintes exercées sur l'isolation, l'huile, les traversées et les connexions. Dans certaines conditions, cela peut favoriser un fonctionnement stable plus long et réduire la fréquence des interventions liées aux effets thermiques. L'effet financier est indirect et doit être évalué avec prudence, mais il peut influencer le risque d'arrêt, en particulier lorsque les fenêtres d'arrêt sont limitées.

Un autre facteur souvent négligé est le comportement de la puissance réactive dans l'ensemble du système électrique. Le rendement du transformateur ne remplace ni la compensation du facteur de puissance, ni la gestion des harmoniques, ni l'équilibrage des charges. Si le réseau présente une mauvaise qualité d'énergie, le bénéfice attendu en matière de coût d'exploitation peut diminuer, car un échauffement supplémentaire et des pertes supplémentaires peuvent apparaître en dehors des conditions d'essai normalisées utilisées pour les données de la plaque signalétique.

Les erreurs fréquentes dans l'évaluation des coûts

Une erreur courante consiste à comparer uniquement le prix d'achat. L'option nécessitant le moins de capital peut entraîner des pertes annuelles plus élevées pendant toute la durée de service. Même lorsque les prix de l'électricité restent stables, cela peut modifier le coût réel de possession. Si les tarifs comprennent des composantes liées à la demande, des tarifs de pointe ou des pénalités associées à l'inefficacité du système, l'analyse devient encore plus complexe.

Une autre erreur consiste à considérer la charge nominale comme la charge normale. Les transformateurs sont fréquemment sélectionnés avec une marge destinée à l'expansion future, à la redondance ou au courant de démarrage. Cela est raisonnable, mais modifie l'économie du projet. Un transformateur surdimensionné peut fonctionner la majeure partie de sa durée de vie avec une faible charge, situation dans laquelle les pertes à vide prédominent. Dans ce cas, accorder une attention particulière aux performances en matière de pertes dans le noyau peut être plus pertinent que de se concentrer uniquement sur le rendement à pleine charge.

On a également tendance à considérer les données de pertes en usine comme l'ensemble du problème. Les vibrations liées au transport, les mauvaises pratiques de déchargement, la pénétration d'humidité pendant le stockage, les radiateurs endommagés, les terminaisons desserrées et l'huile contaminée peuvent tous éloigner les performances sur site des valeurs attendues. Pour les unités immergées dans l'huile, les limites d'angle de manutention, les contrôles d'étanchéité et les essais de l'huile après réception ne sont pas de simples formalités administratives. Ils contribuent à préserver les avantages économiques qui ont justifié l'achat.

Les détails de la spécification à examiner attentivement

Lors de l'examen des offres, le cahier des charges technique doit distinguer clairement les pertes à vide, les pertes en charge à la température de référence, l'impédance, le mode de refroidissement, la classe d'isolation, la configuration des prises et l'échauffement admissible. Une formulation ambiguë concernant le « rendement maximal » peut être trompeuse, car le rendement atteint son maximum à un certain niveau de charge qui peut avoir peu de rapport avec le fonctionnement normal du site.

Le bruit peut également avoir une incidence financière, quoique indirecte. Une conception de noyau à faibles pertes peut modifier le comportement magnétique et les émissions acoustiques. Si le transformateur est installé à proximité de bâtiments occupés ou de zones de production sensibles, des mesures d'atténuation telles que des barrières, des enceintes ou un déplacement peuvent entraîner des coûts après l'achat. La solution de conformité technique la moins coûteuse est généralement identifiée avant la passation de la commande, et non après le début des plaintes sur site.

Pour un fonctionnement extérieur ou dans un environnement industriel difficile, l'enveloppe, le système de revêtement, la résistance à la corrosion des accessoires, la qualité des joints et la configuration de l'étanchéité déterminent si le transformateur reste sec et thermiquement stable. Les déclarations de rendement perdent rapidement leur valeur si la pénétration d'humidité dégrade l'isolation ou si de mauvaises performances de refroidissement font augmenter la température de fonctionnement.

Dans les applications de distribution moyenne tension, un point de référence pratique peut être un transformateur de distribution électrique immergé dans l'huile 10kV/0.4kV, pour lequel la véritable question d'achat ne concerne pas uniquement le type de produit, mais aussi l'adéquation entre l'équilibre des pertes, le comportement du refroidissement, la plage de prises et les conditions du site. Dans certains projets, la construction immergée dans l'huile est privilégiée pour ses performances thermiques et sa tolérance aux surcharges ; dans d'autres, les contraintes d'installation peuvent orienter l'évaluation vers des conceptions différentes.

L'installation et la maintenance influencent les économies davantage que ne le reconnaissent de nombreux appels d'offres

Un transformateur à économie d'énergie peut perdre une partie de l'avantage attendu en raison de mauvaises pratiques d'installation. De longues liaisons de câbles basse tension ou des câbles sous-dimensionnés introduisent des pertes supplémentaires dans le système qui peuvent dépasser la différence entre deux modèles de transformateurs. Une ventilation insuffisante dans un local intérieur augmente la température de fonctionnement. Une charge triphasée déséquilibrée accroît le courant dans certains enroulements. Les charges riches en harmoniques provenant de variateurs, de redresseurs ou d'équipements non linéaires peuvent augmenter les pertes par courants de Foucault et les pertes supplémentaires. Il s'agit de problèmes liés au site, mais ils influencent directement le coût d'exploitation attribué au transformateur.

Les dossiers de mise en service doivent donc inclure la résistance d'isolement, la vérification du rapport de transformation, le contrôle des connexions, l'état de l'huile lorsque cela s'applique, la continuité de la mise à la terre, la confirmation de la position des prises et les observations thermiques après la mise sous tension. Aucun de ces essais ne constitue une simple formalité. Ils permettent de vérifier que le transformateur fonctionne dans les conditions supposées par le modèle de coût du cycle de vie.

La maintenance doit rester centrée sur les conditions susceptibles de modifier les pertes ou de compromettre l'évacuation de la chaleur : niveau d'huile, qualité de l'huile, fuites, propreté des radiateurs, fonctionnement des ventilateurs lorsqu'ils sont installés, serrage des bornes et présence de points chauds anormaux. Lorsqu'une inspection infrarouge est disponible, elle peut aider à identifier une résistance de connexion ou une charge déséquilibrée avant que le problème ne se transforme en pénalité énergétique prolongée.

Comment comparer les offres sans réduire la décision à des slogans

L'approche la plus défendable consiste à demander les valeurs garanties de pertes, les normes de référence utilisées pour les essais, les tolérances, les descriptions des matériaux lorsqu'elles sont pertinentes et une indication claire de la température de référence pour les pertes en charge. Il faut ensuite mettre ces valeurs en regard de la courbe de charge annuelle prévue. Si la courbe de charge est incertaine en raison d'une extension planifiée, il convient d'utiliser au moins deux scénarios de fonctionnement plutôt qu'une seule estimation optimiste.

L'évaluation commerciale doit inclure le mode de transport, la protection de l'emballage, les limites de stockage, les exigences d'installation et les pièces de rechange qui influencent la disponibilité. Un transformateur arrivant avec de meilleures spécifications sur le papier mais présentant un risque plus élevé sur site n'est pas automatiquement l'option la moins coûteuse. L'écart entre les performances en usine et les performances sur site apparaît souvent aux interfaces entre la fabrication, la logistique, les travaux de génie civil, l'installation électrique et la mise en service.

Le délai de livraison et l'interchangeabilité sont également importants. Si une conception utilise des dimensions, des accessoires ou des équipements moins courants, la planification du remplacement peut devenir plus difficile par la suite. Cela n'annule pas l'avantage en matière de rendement, mais doit être intégré à la même analyse des coûts, car le coût d'exploitation ne constitue qu'une partie du coût de possession de l'actif.

En définitive, un transformateur à économie d'énergie se définit moins par une appellation que par des caractéristiques de pertes vérifiables, une fabrication rigoureuse et une adéquation avec le réseau réel qu'il doit desservir. Le coût d'exploitation peut être réduit de manière significative lorsque ces facteurs correspondent au profil de charge et aux conditions du site. Dans le cas contraire, les économies annoncées restent théoriques tandis que le compteur d'électricité continue d'enregistrer la différence.
