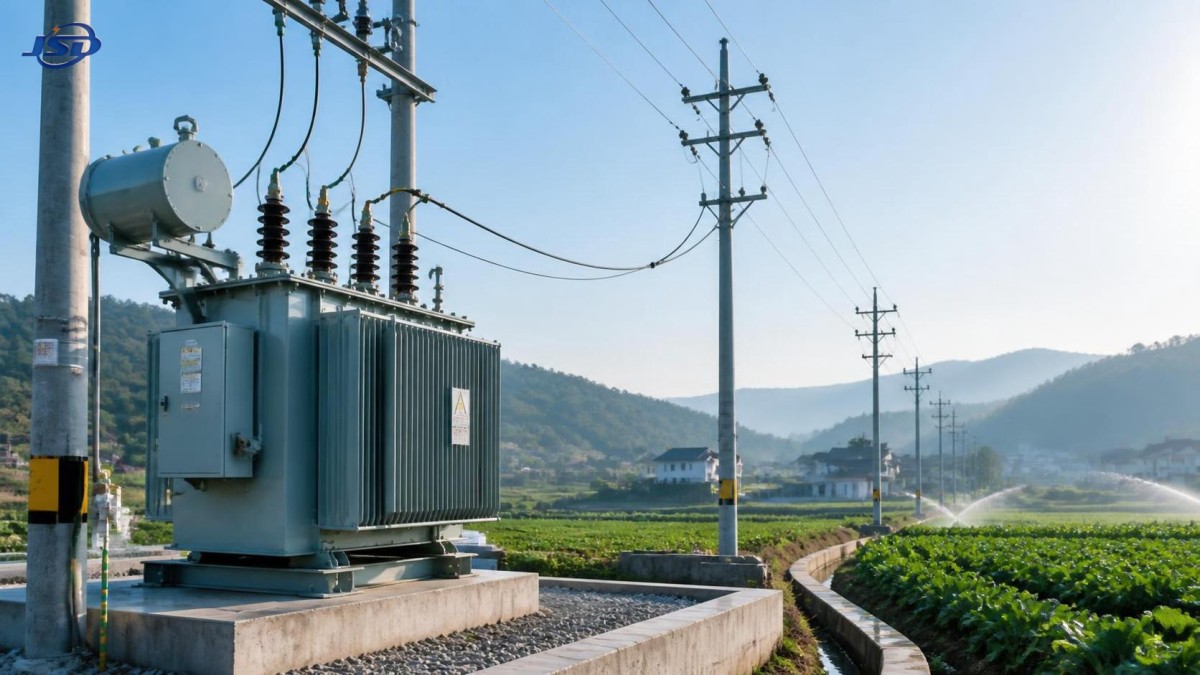

Transformateurs de distribution pour réseaux ruraux : considérations relatives à la capacité et à la fiabilité

Une électrification rurale fiable dépend de bien plus que de l’implantation de transformateurs à des points pratiques le long d’un départ. Les réseaux ruraux combinent souvent de longues lignes, des charges dispersées, une croissance inégale de la charge, une exposition aux tempêtes et un accès limité pour la maintenance. Un transformateur qui semble adéquat sur sa plaque signalétique peut néanmoins devenir le point faible du système si la chute de tension, la demande saisonnière, la coordination des protections ou les conditions environnementales ont été sous-estimées lors de la conception.

Pour les chefs de projet et les responsables de l’ingénierie, la question centrale n’est pas simplement : « Quelle puissance nominale en kVA est nécessaire ? » Il s’agit de savoir comment déployer des transformateurs de distribution qui maintiennent une tension acceptable, supportent les conditions prévisibles de surcharge et de défaut, et restent pratiques à inspecter et à remplacer tout au long d’une longue durée de service. La réponse provient généralement d’une analyse du transformateur, du départ, du profil de charge et du site comme un système connecté.

Pourquoi le choix des transformateurs ruraux est moins simple

Dans les réseaux urbains compacts, les transformateurs peuvent alimenter des charges relativement prévisibles via de courts circuits basse tension. La distribution rurale est différente. Une seule unité peut alimenter des habitations, des pompes d’irrigation, de petites entreprises, des équipements de télécommunication, des écoles, des installations de transformation agricole ou des raccordements futurs qui ne sont pas encore actifs. La demande de pointe peut varier fortement selon les saisons et même selon les moments de la journée. Dans les zones agricoles, les courants de démarrage des moteurs peuvent provoquer des creux de tension de courte durée que les habitants perçoivent comme une mauvaise qualité d’alimentation, même lorsque le transformateur n’est pas continuellement surchargé.

Les longues lignes moyenne tension et basse tension ajoutent une autre contrainte : la régulation de tension. Augmenter la capacité du transformateur ne résout pas automatiquement une faible tension en bout de ligne. Si le réseau basse tension est trop long ou si la section des conducteurs est insuffisante, une unité plus grande peut réduire la charge tout en laissant les clients confrontés au même problème de chute de tension. Dans certains projets, l’ajout de transformateurs plus petits, placés de manière stratégique, et le raccourcissement du réseau basse tension constituent une approche plus résiliente que l’installation d’un seul grand transformateur central.

L’accessibilité modifie également l’économie du projet. Une unité installée près d’une route revêtue peut être inspectée, réparée ou remplacée bien plus facilement qu’une unité située dans un terrain difficile. La configuration choisie doit refléter les capacités réelles de maintenance, et non seulement le coût initial de construction.

La capacité commence par le profil de charge, et non par une règle empirique

Une décision de capacité pertinente commence par une estimation de la demande diversifiée plutôt que par la seule charge raccordée. La charge raccordée d’une localité rurale peut sembler élevée sur le papier, alors que la demande simultanée reste modeste. À l’inverse, un départ alimentant des équipements de pompage d’eau ou de transformation des cultures peut développer une pointe concentrée que les hypothèses de diversité des charges domestiques ne permettent pas de saisir. Les ingénieurs doivent distinguer les charges résidentielles, commerciales, agricoles, de service public et productives avant de sélectionner une puissance nominale.

L’examen pratique de la conception doit analyser la demande actuelle, les raccordements prévus, la coïncidence des charges, les charges moteur, le facteur de puissance et le calendrier probable de l’extension. Il doit également distinguer un plan de croissance prévisible d’un plan spéculatif. Le surdimensionnement de chaque transformateur « au cas où » peut entraîner des coûts d’investissement inutiles et des pertes d’énergie à vide plus élevées sur un réseau dispersé. Le sous-dimensionnement, en revanche, augmente les contraintes thermiques, les réclamations liées à la tension et le risque qu’un projet de développement local impose un remplacement anticipé.

Une discussion utile pour le projet consiste à définir trois conditions : le fonctionnement normal, la pointe saisonnière attendue et la demande future crédible. La capacité doit être vérifiée pour chacune de ces conditions, tout en tenant compte des pratiques de charge autorisées et des hypothèses de température ambiante exigées par la norme applicable de l’exploitant ou du projet. La puissance nominale du transformateur ne peut pas être évaluée indépendamment de son système de refroidissement, de sa méthode d’installation et du climat local.

La plage de capacité doit également correspondre à l’architecture du réseau. Pour un système de 13.8 kV, un transformateur peut devoir abaisser la tension à 0.4 kV, 0.416 kV, 0.420 kV, 0.440 kV ou 0.480 kV selon le réseau en aval. Une inadéquation de tension nominale peut créer des problèmes évitables d’approvisionnement et de mise en service, en particulier lorsque des équipements importés sont raccordés à des appareillages de commutation, compteurs ou charges industrielles locaux.

La fiabilité est intégrée à l’ensemble de l’installation

Les défaillances de transformateurs ruraux sont souvent décrites comme des défaillances d’équipement, mais nombre d’entre elles trouvent leur origine dans les conditions du site ou du système. L’exposition à la foudre, une mise à la terre inadéquate, un mauvais positionnement des parafoudres, une mauvaise coordination des protections, des surfaces isolantes contaminées, des surcharges répétées ainsi que des poteaux ou fondations insuffisamment robustes peuvent tous réduire la durée de service. Le transformateur doit être spécifié avec une philosophie claire d’installation et de protection.

La foudre mérite une attention particulière lorsque les lignes aériennes traversent des terrains ouverts ou élevés. Les parafoudres, conducteurs de mise à la terre, objectifs de résistance de terre, cheminement des conducteurs et distance physique entre le parafoudre et les bornes du transformateur doivent respecter les exigences applicables au projet. Un enroulement bien conçu peut améliorer la tenue aux impulsions, mais il ne peut pas compenser une configuration de protection mal coordonnée. Le même principe s’applique à la tenue aux courts-circuits : la résistance mécanique des enroulements est importante, mais les dispositifs de protection en amont doivent éliminer les défauts dans les conditions prévues du système.

L’exposition environnementale doit être traduite dans le langage des spécifications. L’humidité côtière, la poussière, les inondations, les températures ambiantes élevées, le risque d’incendie de végétation et une végétation dense influencent chacun les détails d’installation privilégiés. Pour les équipements immergés dans l’huile, l’équipe de conception doit prendre en compte les exigences de rétention, l’accès pour l’inspection, la protection contre la corrosion et la disponibilité de pratiques appropriées de manutention de l’huile isolante. Les options montées sur poteau, sur socle et au sol doivent être comparées en fonction des règles de sécurité locales, du risque de vandalisme, des contraintes d’accès et de la stratégie de rétablissement après coupure.

Les pertes sont plus importantes lorsque les actifs sont largement répartis

Un programme rural peut utiliser des dizaines ou des centaines d’unités. Même des pertes à vide modestes deviennent importantes lorsque les transformateurs restent sous tension toute la journée tout en alimentant de faibles charges pendant une partie de l’année. Les pertes en charge, quant à elles, augmentent avec le courant et deviennent plus significatives lorsqu’un transformateur fonctionne fréquemment près de sa pointe prévue. L’équilibre privilégié dépend du facteur de charge réel, du profil quotidien de la demande, des hypothèses de prix de l’énergie et de la période d’évaluation utilisée par le propriétaire du projet.

C’est pourquoi le prix d’achat le plus bas constitue rarement une comparaison suffisante. L’évaluation de l’appel d’offres doit exiger des données comparables sur les pertes, une documentation d’essai, des exigences de rendement lorsqu’elles sont applicables, ainsi qu’une déclaration claire des conditions d’exploitation à la base des valeurs indiquées. Le matériau du noyau, la maîtrise de la fabrication, la conception des enroulements et la qualité de l’isolation influencent le résultat, mais l’équipe du projet doit encore déterminer si la conception proposée convient au profil de charge du réseau.

Par exemple, les noyaux en acier au silicium à grains orientés laminé à froid sont largement utilisés pour maîtriser les pertes magnétiques. Des pratiques rigoureuses de découpe et d’empilage peuvent également contribuer à limiter le courant à vide et le bruit. Du côté des enroulements, des conducteurs haute tension en cuivre et des enroulements basse tension en feuille peuvent être envisagés lorsque l’objectif de conception inclut une bonne résistance mécanique et une résistance aux efforts de court-circuit. Ces détails de construction méritent d’être examinés lors des clarifications techniques, notamment lorsque les unités seront difficiles à remplacer.

Détails de spécification qui évitent les problèmes en phase finale

Les documents d’approvisionnement doivent laisser peu de place aux hypothèses. Outre la puissance nominale et le rapport de tension, ils doivent définir la fréquence, le groupe vectoriel, les exigences de prises, l’impédance, le niveau d’isolation, les limites d’échauffement, les accessoires, la configuration des bornes, la configuration du boîtier ou du montage, les essais applicables et les exigences documentaires. Le cadre normatif requis doit être confirmé pour le marché de destination et l’exploitant. Des références telles que la série IEC 60076, IEEE, ANSI ou les exigences nationales locales ne peuvent pas simplement être considérées comme interchangeables ; la spécification du projet doit établir quelles exigences prévalent.

Lorsqu’un départ rural peut ultérieurement alimenter des ateliers, des installations liées à l’exploitation minière, des bâtiments civils ou des interfaces avec les énergies renouvelables, la conception doit également vérifier l’exposition aux harmoniques, les possibilités de puissance inverse et les besoins de régulation de tension. Toutes les installations rurales ne nécessitent pas ces dispositions, mais les ignorer parce que la charge initiale est résidentielle peut créer une contrainte ultérieure. L’approche appropriée consiste à identifier des scénarios crédibles et à ne spécifier que ce dont le système a réellement besoin.

Un exemple pour un réseau de distribution de 13.8 kV est letransformateur de distribution 13.8 kV, disponible avec des puissances nominales de 30 à 2500 kVA et conçu pour des applications à 50/60 Hz. Ses sorties basse tension configurables comprennent des niveaux courants allant de 0.4 kV à 0.480 kV. Cette flexibilité peut être utile lorsqu’un projet comporte des exigences d’alimentation mixtes, mais le rapport de tension, le groupe de raccordement, les objectifs de pertes et les interfaces de protection doivent toujours être finalisés en fonction de la conception réelle du réseau plutôt que sélectionnés uniquement dans un catalogue.

Planifier la maintenance avant la mise sous tension

La conception de réseau rural la plus robuste est celle qui peut être entretenue par les personnes et avec les ressources disponibles après la mise en service. Cela influence les choix allant de l’emplacement du transformateur à la stratégie d’unités de réserve. Un site éloigné peut justifier la standardisation des puissances nominales et des raccords sur plusieurs emplacements, permettant à une unité de secours de couvrir plusieurs installations. Des étiquettes d’actifs claires, des plans de récolement, des réglages de protection, des enregistrements de mise en service et des rapports d’essais sont tout aussi précieux lorsqu’une investigation de défaut doit être effectuée rapidement.

L’attention de routine doit se concentrer sur ce qui peut être observé précocement : fuites d’huile, traversées endommagées, raccordements surchauffés, bruit anormal, corrosion, connexions de mise à la terre desserrées, dégagement de la végétation et signes de fonctionnement répété des fusibles. Lorsque le programme de maintenance et la configuration des équipements le permettent, la surveillance de l’état de l’huile et les essais électriques peuvent aider à orienter les interventions. L’intervalle d’inspection approprié dépendra de la criticité du site, de l’historique d’exploitation, du climat et des procédures locales.

La qualité de fabrication fait partie de cette équation de fiabilité, et ne constitue pas une question commerciale distincte. Jinshida Electric Power Technology Co., Ltd. associe développement technique, procédés de fabrication et gestion de la qualité afin de soutenir les projets de transport et de distribution d’électricité dans la construction de réseaux, les applications industrielles, les énergies nouvelles et les infrastructures. Pour les équipes de projet, l’engagement le plus utile avec un fournisseur est d’ordre technique : confirmer les plans, les essais, les matériaux, les normes, la documentation de livraison et les responsabilités de service avant que l’équipement n’arrive sur un site éloigné.

Un cadre décisionnel pratique

Avant d’approuver un programme de transformateurs, les responsables du projet doivent évaluer la proposition à l’aide de plusieurs questions directes. Chaque emplacement reflète-t-il la demande diversifiée et une croissance réaliste ? Le rapport de tension et la configuration de prises sélectionnés maintiendront-ils une tension acceptable en bout de départ ? Le transformateur peut-il supporter les conditions locales de foudre, de défaut et de température ambiante lorsqu’il est installé avec la protection spécifiée ? Les pertes sont-elles évaluées sur la durée de vie d’exploitation plutôt qu’ignorées lors de l’achat ? Et l’exploitant peut-il inspecter, isoler et remplacer l’unité sans une intervention de terrain irréalisable ?

Les transformateurs de distribution destinés aux réseaux ruraux doivent donc être considérés comme des actifs du réseau plutôt que comme de simples équipements autonomes de capacité nominale. Une conception équilibrée utilisera la plus petite empreinte basse tension pratique, des marges de capacité appropriées, une isolation et une construction d’enroulements durables, une protection coordonnée contre les surtensions et les défauts, ainsi qu’une documentation soutenant des années d’exploitation. Lorsque ces questions sont résolues tôt, le projet est bien moins susceptible d’échanger un faible coût initial d’équipement contre des réclamations récurrentes liées à la tension, des coupures évitables ou des travaux de remplacement prématurés.
