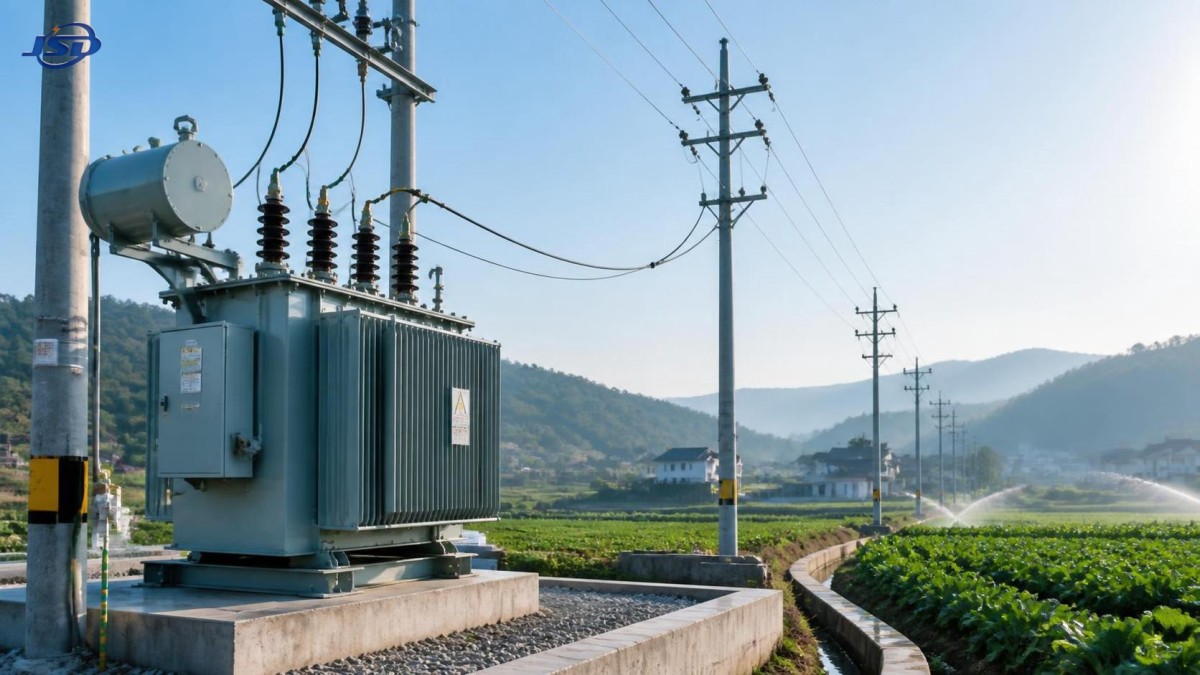

محولات التوزيع للشبكات الريفية: اعتبارات السعة والموثوقية

محولات التوزيع للشبكات الريفية: اعتبارات السعة والموثوقية

لا تعتمد كهربة المناطق الريفية الموثوقة على مجرد وضع المحولات في نقاط ملائمة على طول المغذي. فالشبكات الريفية غالبًا ما تجمع بين أطوال خطوط طويلة، وأحمال متفرقة، ونمو غير متساوٍ للأحمال، والتعرض للعواصف، ومحدودية الوصول لأعمال الصيانة. وقد تصبح المحولة التي تبدو ملائمة وفقًا للوحة البيانات نقطة الضعف في النظام إذا جرى التقليل من تقدير هبوط الجهد أو الطلب الموسمي أو تنسيق الحماية أو الظروف البيئية أثناء التصميم.

بالنسبة لمديري المشاريع وقادة الهندسة، لا يتمثل السؤال الرئيسي ببساطة في: «ما تصنيف kVA المطلوب؟» بل في كيفية نشر محولات توزيع تحافظ على جهد مقبول، وتتحمل ظروف الحمل الزائد والأعطال المتوقعة، وتظل عملية للفحص والاستبدال على مدى عمر تشغيلي طويل. وعادةً ما تأتي الإجابة من النظر إلى المحولة والمغذي ومنحنى الأحمال والموقع باعتبارها نظامًا واحدًا مترابطًا.

لماذا يكون اختيار المحولات الريفية أقل مباشرة

في الشبكات الحضرية المدمجة، قد تخدم المحولات أحمالًا يمكن التنبؤ بها نسبيًا عبر دوائر جهد منخفض قصيرة. أما التوزيع الريفي فيختلف عن ذلك. فقد تغذي وحدة واحدة منازل ومضخات ري وشركات صغيرة ومعدات اتصالات ومدارس ومرافق معالجة زراعية أو توصيلات مستقبلية لم تصبح نشطة بعد. ويمكن أن يتغير الطلب الأقصى بشكل حاد بين الفصول وحتى بين أوقات اليوم. وفي المناطق الزراعية، قد تتسبب تيارات بدء تشغيل المحركات في انخفاضات جهد قصيرة المدة يختبرها السكان كضعف في جودة الإمداد، حتى عندما لا تكون المحولة محملة بشكل زائد باستمرار.

تضيف خطوط الجهد المتوسط والجهد المنخفض الطويلة قيدًا آخر، وهو تنظيم الجهد. فزيادة سعة المحولة لا تحل تلقائيًا مشكلة انخفاض الجهد عند نهاية الخط. وإذا كانت شبكة الجهد المنخفض طويلة جدًا أو كان مقطع الموصل غير كافٍ، فقد تقلل الوحدة الأكبر نسبة التحميل لكنها تترك العملاء أمام مشكلة هبوط الجهد نفسها. وفي بعض المشاريع، يكون إضافة محولات أصغر موزعة في مواقع استراتيجية وتقليل طول مسار الجهد المنخفض نهجًا أكثر مرونة من تركيب محولة مركزية كبيرة واحدة.

كما تؤثر سهولة الوصول في الجوانب الاقتصادية. إذ يمكن فحص الوحدة المركبة بالقرب من طريق معبد أو إصلاحها أو استبدالها بسهولة أكبر بكثير من وحدة تقع عبر تضاريس صعبة. وينبغي أن يعكس الترتيب المختار القدرة الواقعية على الصيانة، وليس تكلفة الإنشاء الأولية فقط.

تبدأ السعة من منحنى الأحمال، لا من قاعدة عامة

يبدأ قرار السعة السليم بتقدير الطلب المتنوع بدلًا من الحمل المتصل وحده. فقد يبدو الحمل المتصل لتجمع ريفي كبيرًا على الورق، بينما يظل الطلب المتزامن متواضعًا. وعلى العكس، قد يطور مغذٍ يخدم معدات ضخ المياه أو معالجة المحاصيل ذروة مركزة لا تلتقطها افتراضات تنوع الأحمال المنزلية. وينبغي للمهندسين فصل الأحمال السكنية والتجارية والزراعية وأحمال الخدمات العامة والأحمال الإنتاجية قبل اختيار التصنيف.

ينبغي أن تراجع الدراسة التصميمية العملية الطلب الحالي، والتوصيلات المتوقعة، وتزامن الأحمال، وأحمال المحركات، ومعامل القدرة، والتوقيت المحتمل للتوسع. كما ينبغي أن تميز بين خطة نمو قابلة للتنبؤ وأخرى افتراضية. فالمبالغة في تحجيم كل محولة «تحسبًا لأي احتمال» قد تؤدي إلى تكلفة رأسمالية غير ضرورية وخسائر طاقة أعلى في حالة اللاحمل عبر شبكة متفرقة. غير أن التحجيم الأقل من المطلوب يزيد الإجهاد الحراري وشكاوى الجهد وخطر أن يفرض مشروع تطوير محلي استبدالًا مبكرًا.

ومن المفيد في مناقشات المشروع تحديد ثلاث حالات: التشغيل العادي، وذروة موسمية متوقعة، وطلب مستقبلي موثوق. وينبغي التحقق من السعة في كل حالة، مع مراعاة ممارسات التحميل المسموح بها وافتراضات درجة الحرارة المحيطة التي تتطلبها معايير المرفق أو المشروع المطبقة. ولا يمكن تقييم تصنيف المحولة بمعزل عن ترتيب تبريدها وطريقة تركيبها والمناخ المحلي.

يجب أن يتوافق نطاق السعة أيضًا مع بنية الشبكة. ففي نظام 13.8 kV، قد تحتاج المحولة إلى خفض الجهد إلى 0.4 kV أو 0.416 kV أو 0.420 kV أو 0.440 kV أو 0.480 kV وفقًا للنظام في جهة الخرج. ويمكن أن يؤدي عدم تطابق الجهد الاسمي إلى مشكلات يمكن تجنبها في التوريد والتشغيل الأولي، خصوصًا عندما تتصل المعدات المستوردة بمفاتيح كهربائية أو عدادات أو أحمال صناعية محلية.

تُصمم الموثوقية ضمن التركيب بالكامل

غالبًا ما توصف أعطال المحولات الريفية بأنها أعطال معدات، لكن كثيرًا منها يبدأ بسبب ظروف الموقع أو النظام. فالتعرض للصواعق، والتأريض غير الكافي، والوضع غير الصحيح لموانعات الصواعق، وضعف تنسيق الحماية، وتلوث أسطح العزل، والحمل الزائد المتكرر، وضعف هياكل الأعمدة أو القواعد، كلها عوامل قد تقصر عمر الخدمة. وينبغي تحديد مواصفات المحولة إلى جانب فلسفة واضحة للتركيب والحماية.

تستحق الصواعق اهتمامًا خاصًا عندما تعبر الخطوط الهوائية أراضي مفتوحة أو تضاريس مرتفعة. ويجب أن تتبع موانعات الصواعق وموصلات التأريض وقيم مقاومة التأريض المستهدفة ومسارات الموصلات والمسافة الفعلية بين مانع الصواعق وأطراف المحولة متطلبات المشروع المطبقة. ويمكن للملفات جيدة التصنيع أن تحسن قدرة تحمل النبضات، لكنها لا تستطيع التعويض عن ترتيب حماية ضعيف التنسيق. وينطبق المبدأ نفسه على تحمل القصر الكهربائي: فقوة الملفات الميكانيكية مهمة، لكن يجب أن تقوم أجهزة الحماية في المنبع بفصل الأعطال ضمن ظروف النظام المتوقعة.

ينبغي تحويل التعرض البيئي إلى لغة مواصفات. فالرطوبة الساحلية والغبار والفيضانات وارتفاع درجات الحرارة المحيطة ومخاطر حرائق الغابات وكثافة الغطاء النباتي تؤثر جميعها في تفاصيل التركيب المفضلة. وبالنسبة للمعدات المملوءة بالزيت، ينبغي لفريق التصميم مراعاة متطلبات الاحتواء وسهولة الوصول للفحص والحماية من التآكل وتوافر ممارسات مناسبة لمناولة الزيت العازل. وينبغي مقارنة خيارات التركيب على الأعمدة والتركيب على القواعد والتركيب الأرضي مع قواعد السلامة المحلية ومخاطر التخريب وقيود الوصول واستراتيجية استعادة الخدمة بعد الانقطاع.

تزداد أهمية الخسائر عندما تكون الأصول موزعة على نطاق واسع

قد يستخدم برنامج ريفي عشرات أو مئات الوحدات. وحتى خسائر اللاحمل المتواضعة تصبح ذات أهمية عندما تظل المحولات تحت التغذية طوال اليوم بينما تخدم أحمالًا خفيفة خلال جزء من السنة. أما خسائر الحمل فتزداد مع التيار وتصبح أكثر أهمية عندما تعمل المحولة بصورة متكررة بالقرب من ذروتها المتوقعة. ويعتمد التوازن المفضل على معامل الحمل الفعلي ونمط الطلب اليومي وافتراضات أسعار الطاقة وفترة التقييم التي يستخدمها مالك المشروع.

ولهذا السبب، نادرًا ما تكون أقل تكلفة شراء مقارنة كافية. وينبغي أن يطلب تقييم العطاءات بيانات خسائر قابلة للمقارنة ووثائق الاختبارات ومتطلبات الكفاءة عند الاقتضاء وبيانًا واضحًا لظروف التشغيل التي تستند إليها الأرقام. وتؤثر مادة القلب والتحكم في التصنيع وتصميم الملفات وجودة العزل في النتيجة، لكن فريق المشروع لا يزال بحاجة إلى تقييم ما إذا كان التصميم المعروض يناسب نمط تحميل الشبكة.

فعلى سبيل المثال، تُستخدم قلوب الفولاذ السيليكوني المدرفل على البارد والموجّه الحبيبي على نطاق واسع للتحكم في الخسائر المغناطيسية. ويمكن أن تساعد ممارسات القطع والتكديس الدقيقة أيضًا في الحد من تيار اللاحمل والضوضاء. ومن ناحية الملفات، يمكن النظر في موصلات الجهد العالي النحاسية وملفات الجهد المنخفض الملفوفة بالرقائق عندما يتضمن هدف التصميم قوة ميكانيكية جيدة ومقاومة لقوى القصر الكهربائي. وتستحق تفاصيل البناء هذه المراجعة أثناء الإيضاح الفني، خاصة عندما تكون الوحدات صعبة الاستبدال.

تفاصيل المواصفات التي تمنع مشكلات المراحل المتأخرة

ينبغي أن تترك وثائق الشراء مجالًا ضئيلًا للافتراضات. وإلى جانب القدرة المقننة ونسبة الجهد، ينبغي أن تحدد التردد ومجموعة المتجهات ومتطلبات مغير النقرات والممانعة ومستوى العزل وحدود ارتفاع درجة الحرارة والملحقات وترتيبات الأطراف وتكوين الغلاف أو التركيب والاختبارات المطبقة ومتطلبات الوثائق. ويجب تأكيد إطار المعايير المطلوب للسوق المقصود وللمرفق. فلا يمكن التعامل مع مراجع مثل سلسلة IEC 60076 أو IEEE أو ANSI أو المتطلبات الوطنية المحلية باعتبارها قابلة للاستبدال ببساطة؛ إذ يجب أن تحدد مواصفات المشروع المتطلبات الحاكمة.

عندما قد يدعم مغذٍ ريفي لاحقًا ورش عمل أو مرافق مرتبطة بالتعدين أو مباني مدنية أو واجهات للطاقة المتجددة، ينبغي أن يتحقق التصميم أيضًا من التعرض للتوافقيات وإمكانيات القدرة العكسية واحتياجات تنظيم الجهد. ولا يتطلب كل تركيب ريفي هذه التدابير، لكن تجاهلها لأن الحمل الأولي سكني قد يخلق قيدًا لاحقًا. والنهج الصحيح هو تحديد السيناريوهات الموثوقة وتحديد ما يحتاجه النظام فعليًا فقط.

أحد الأمثلة على شبكة توزيع 13.8 kV هومحول التوزيع 13.8kV، المتوفر بتصنيفات من 30 إلى 2500 kVA والمصمم لتطبيقات 50/60 Hz. وتشمل مخارجه القابلة للتهيئة للجهد المنخفض مستويات شائعة من 0.4 kV حتى 0.480 kV. وقد تكون هذه المرونة مفيدة عندما يتضمن المشروع متطلبات تغذية مختلطة، لكن يجب مع ذلك اعتماد نسبة الجهد ومجموعة التوصيل وأهداف الخسائر وواجهات الحماية وفقًا لتصميم الشبكة الفعلي، لا باختيارها من كتالوج وحده.

التخطيط للصيانة قبل التغذية الكهربائية

إن أقوى تصميم للشبكة الريفية هو التصميم الذي يمكن صيانته بالأفراد والموارد المتاحة بعد التشغيل الأولي. ويؤثر ذلك في خيارات تتراوح من موقع المحولة إلى استراتيجية الوحدات الاحتياطية. وقد يبرر الموقع النائي توحيد التصنيفات والتجهيزات عبر عدة مواقع، بما يسمح لوحدة احتياطية واحدة بخدمة تركيبات متعددة. كما تكون ملصقات الأصول الواضحة ورسومات التنفيذ الفعلي وإعدادات الحماية وسجلات التشغيل الأولي وتقارير الاختبارات ذات قيمة مماثلة عندما يجب أن يتم التحقيق في الأعطال بسرعة.

ينبغي أن يركز الاهتمام الروتيني على ما يمكن ملاحظته مبكرًا: تسرب الزيت، والعوازل المتضررة، والتوصيلات مرتفعة الحرارة، والصوت غير الطبيعي، والتآكل، ووصلات التأريض المفكوكة، وإزالة الغطاء النباتي، وأدلة تشغيل المصهر المتكرر. وحيثما يدعم برنامج الصيانة وترتيب المعدات ذلك، يمكن أن تساعد مراقبة حالة الزيت والاختبارات الكهربائية في توجيه التدخل. ويعتمد الفاصل المناسب بين عمليات الفحص على أهمية الموقع وسجل التشغيل والمناخ والإجراءات المحلية.

تعد جودة التصنيع جزءًا من معادلة الموثوقية هذه، وليست مسألة تجارية منفصلة. تجمع Jinshida Electric Power Technology Co., Ltd. بين التطوير التقني وعمليات التصنيع وإدارة الجودة لدعم مشاريع نقل وتوزيع الطاقة في إنشاءات الشبكات والتطبيقات الصناعية والطاقة الجديدة والبنية التحتية. وبالنسبة لفرق المشاريع، فإن أكثر تفاعل مفيد مع المورد هو التفاعل التقني: تأكيد الرسومات والاختبارات والمواد والمعايير ووثائق التسليم ومسؤوليات الخدمة قبل وصول المعدات إلى موقع نائي.

إطار عملي لاتخاذ القرار

قبل اعتماد جدول المحولات، ينبغي لقادة المشاريع اختبار المقترح مقابل عدة أسئلة مباشرة. هل يعكس كل موقع الطلب المتنوع والنمو الواقعي؟ هل ستحافظ نسبة الجهد المختارة وترتيب مغير النقرات على جهد مقبول عند نهاية المغذي؟ هل يمكن للمحولة تحمل ظروف الصواعق والأعطال والبيئة المحيطة محليًا عند تركيبها مع الحماية المحددة؟ هل يجري تقييم الخسائر على مدى العمر التشغيلي بدلًا من تجاهلها عند الشراء؟ وهل يستطيع المشغل فحص الوحدة وعزلها واستبدالها دون عملية ميدانية غير عملية؟

لذلك ينبغي التعامل مع محولات التوزيع للشبكات الريفية باعتبارها أصولًا للشبكة لا صناديق مستقلة ذات سعة مقننة. وسيستخدم التصميم المتوازن أصغر امتداد عملي لشبكة الجهد المنخفض، وهوامش سعة مناسبة، وبناءً متينًا للعزل والملفات، وحماية منسقة من زيادة الجهد والأعطال، ووثائق تدعم سنوات من التشغيل. وعندما تُعالج هذه المسائل مبكرًا، تقل بدرجة كبيرة احتمالية أن يستبدل المشروع تكلفة معدات أولية منخفضة بشكاوى جهد متكررة أو انقطاعات يمكن تجنبها أو أعمال استبدال مبكرة.
