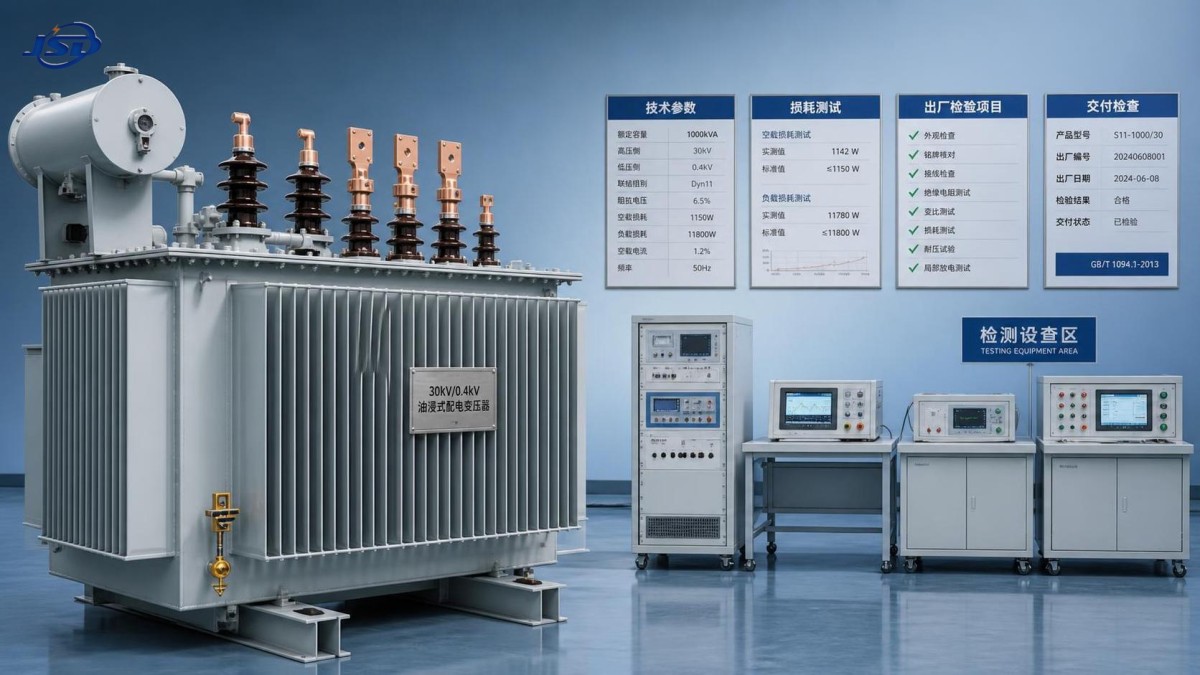

Achat de transformateurs de distribution : questions à poser avant de comparer les fournisseurs

Le calendrier du projet est déjà bien avancé, les travaux de génie civil progressent et l’aménagement du local électrique a déjà été examiné. Plusieurs devis de fournisseurs pour un transformateur de distribution arrivent alors. À première vue, les caractéristiques nominales semblent similaires, les délais de livraison sont proches et le prix le plus bas paraît difficile à ignorer. C’est à ce stade que de nombreuses décisions d’achat deviennent risquées.

Un transformateur correspondant à la tension nominale et à la puissance en kVA affichées peut néanmoins engendrer des problèmes après livraison : une plage de prises inadaptée, des pertes ne correspondant pas au profil d’exploitation, une documentation d’essais incomplète, des accessoires absents du devis ou des modalités de service devenant imprécises lorsqu’une investigation de défaut est nécessaire. Le bon de commande peut sembler efficace à court terme, tandis que l’équipe projet consacre ensuite du temps à résoudre des lacunes techniques qui auraient dû être identifiées avant le début de la comparaison des fournisseurs.

Pour untransformateur de distribution, le point de départ le plus utile n’est pas « Quel fournisseur est le moins cher ? », mais « Que doit exactement faire cette unité sur ce site, dans ces conditions et pendant sa durée de service prévue ? ». Une fois cette question résolue, les devis deviennent plus faciles à comparer sur une base équivalente.

Commencez par les conditions d’exploitation, et non par la liste des fournisseurs

Avant de demander des prix, recueillez les informations décrivant les conditions électriques et environnementales réelles. Une caractéristique nominale de base couvre rarement l’ensemble des exigences. Une unité destinée à alimenter un départ rural, un bâtiment commercial, une mine, un parc industriel ou un projet photovoltaïque peut être soumise à des profils de charge, conditions de tension, accès de maintenance et expositions environnementales très différents.

Commencez par confirmer les tensions nominales des réseaux haute tension et basse tension, la fréquence, la capacité requise, le groupe vectoriel, l’exigence d’impédance, le niveau d’isolement et le mode de raccordement. Si le transformateur doit fonctionner en parallèle avec une unité existante, les paramètres doivent être examinés conjointement plutôt que sélectionnés indépendamment. Des différences de rapport de tension, d’impédance, de groupe vectoriel ou de position de prise peuvent entraîner une répartition inégale de la charge et des difficultés d’exploitation.

Il est également important de déterminer si la capacité indiquée correspond à la demande continue, à la demande de pointe prévue ou à une marge pour une extension future. Un transformateur sélectionné uniquement en fonction de la demande actuelle peut devenir limitant lorsqu’une nouvelle ligne de production, une charge de recharge, une extension CVC ou un raccordement d’énergie renouvelable est ajouté. À l’inverse, un surdimensionnement excessif peut augmenter le coût initial et accroître les pertes à vide pendant de nombreuses années d’exploitation à faible charge.

Les conditions du site méritent la même attention. La température ambiante, l’altitude, l’installation intérieure ou extérieure, la ventilation, la poussière, l’humidité, l’atmosphère corrosive, les exigences sismiques et les restrictions de transport peuvent tous modifier les spécifications pratiques. Un devis ne peut pas être évalué équitablement si un fournisseur a supposé une installation abritée tandis qu’un autre a inclus une enveloppe, une protection ou des dispositions de résistance à la corrosion pour un emplacement plus exigeant.

Transformez les exigences en tableau comparatif

Un problème courant dans les achats consiste à recevoir des devis établis sur la base d’hypothèses différentes. Un fournisseur peut proposer uniquement le corps du transformateur. Un autre peut inclure les traversées, les dispositifs de surveillance, les parafoudres, les boîtes à câbles, les connecteurs de bornes, l’équipement de raccordement ou un ensemble d’essais plus complet. Le premier devis paraît moins cher, mais cette différence peut ne pas représenter un coût total de projet inférieur.

Créez un tableau comparatif avant d’envoyer la demande de prix. Il n’a pas besoin d’être complexe, mais il doit distinguer les exigences techniques obligatoires des options préférées et des conditions commerciales. Utilisez le même tableau pour chaque réponse de fournisseur. Cela évite qu’un élément manquant soit pris à tort pour un élément inclus.

Les rubriques utiles comprennent :

• Puissance nominale, rapport de tension, fréquence, groupe vectoriel et impédance.
• Norme applicable et édition spécifique ou exigence du projet, lorsqu’elles sont définies.
• Mode de refroidissement, système d’isolement, matériau des enroulements et élévation de température admissible.
• Pertes à vide, pertes en charge et méthode d’essai utilisée pour les vérifier.
• Plage de prises, type de changeur de prises, position de fonctionnement et procédure de réglage.
• Cuve, radiateurs, traversées, bornes, points de mise à la terre, points de levage et accessoires de protection.
• Essais de routine, preuves d’essais de type lorsque requis, modalités d’inspection en usine et documents fournis avec l’unité.
• Emballage, dimensions de transport, point de livraison, étendue de la garantie, pièces de rechange et disponibilité du service sur site.

Cette approche ne ralentit pas les achats. Elle réduit le temps consacré à clarifier les devis après l’ouverture des offres, lorsque la pression commerciale rend souvent les corrections techniques plus difficiles à négocier.

Questions permettant de déterminer si les caractéristiques nominales sont réellement comparables

La valeur en kVA est nécessaire, mais elle ne suffit pas. Demandez à chaque fournisseur de confirmer comment le transformateur est conçu pour fonctionner à la tension, à la fréquence, dans les conditions ambiantes et selon le profil de charge spécifiés. Si le projet comporte des charges générant des harmoniques, telles que des variateurs de vitesse, des redresseurs, des équipements informatiques ou des convertisseurs d’électronique de puissance, soulevez ce point dès l’étape de consultation. Les harmoniques peuvent affecter l’échauffement, les pertes et les considérations de conception ; elles ne doivent donc pas être introduites après coup.

Les pertes doivent être examinées dans leur contexte. Un prix d’achat inférieur peut être compensé par des pertes plus élevées en exploitation, notamment lorsque l’unité reste sous tension en permanence. Demandez les valeurs garanties de pertes à vide et de pertes en charge, ainsi que la température de référence et la norme applicable. Demandez ensuite comment ces valeurs seront confirmées lors des essais en usine. Ne comparez pas une déclaration isolée de « rendement » sans comprendre le point de charge et les conditions sur lesquels elle repose.

La sélection des prises est une autre source fréquente de confusion. Demandez si l’ajustement de tension requis est hors charge ou en charge, combien de positions de prise sont disponibles et si la plage proposée correspond aux variations de tension du réseau ou du site. Dans de nombreux projets, un changeur de prises hors charge est approprié, mais il exige une mise hors tension avant réglage. Cette réalité opérationnelle doit être comprise par les personnes responsables de la mise en service et de la maintenance.

La tenue au court-circuit, la coordination de l’isolement et la configuration des bornes peuvent sembler être des détails d’ingénierie, mais elles peuvent affecter la réception du projet et la fiabilité future. Demandez une confirmation claire des valeurs pertinentes plutôt que d’accepter des formulations générales telles que « conception standard ». Si un fournisseur propose des dérogations, demandez-les par écrit et faites évaluer leur impact par l’équipe d’ingénierie responsable.

Regardez au-delà de la brochure de l’usine

L’évaluation des fournisseurs est plus fiable lorsqu’elle s’appuie sur des preuves plutôt que sur les seuls supports de présentation. Un devis bien conçu doit identifier le périmètre de fabrication, les normes applicables, l’étendue des essais, les plans à soumettre et les exceptions aux spécifications. Un langage vague peut masquer une incertitude concernant ce qui sera réellement fourni.

Posez des questions pratiques sur la fabrication. L’unité proposée est-elle fabriquée par le fabricant soumissionnaire ou approvisionnée auprès d’une autre partie ? Quels composants sont fabriqués en interne et lesquels sont achetés ? Comment les matériaux entrants sont-ils contrôlés ? Quelle traçabilité est disponible pour les composants critiques ? Comment le bobinage, le séchage, l’assemblage, la manipulation de l’huile et les essais finaux sont-ils gérés ?

Ces questions n’ont pas pour objectif d’imposer la divulgation de procédés confidentiels. Elles visent à comprendre si le fournisseur dispose d’un processus maîtrisé allant des matériaux approuvés aux enregistrements d’essais finaux. Pour un transformateur immergé dans l’huile, la qualité du bobinage, du traitement de l’isolement, de l’étanchéité de la cuve, du traitement de l’huile et de la discipline d’essai est directement liée à l’exploitation à long terme.

La documentation doit être considérée comme faisant partie de la fourniture. Demandez rapidement le calendrier documentaire proposé. Il peut comprendre les plans d’encombrement, les données de plaque signalétique, les schémas de bornes, les procédures d’essai, les rapports d’essais de routine, les instructions d’installation, les guides d’exploitation et de maintenance, ainsi que les détails d’emballage. Si une inspection par un tiers ou des essais de réception en usine sont requis, clarifiez le délai de préavis, les points de contrôle et le traitement des non-conformités avant de passer la commande.

Utilisez les normes avec discernement au lieu de les considérer comme un raccourci

Les normes fournissent un langage technique commun, mais une longue liste de normes ne constitue pas automatiquement la preuve que toutes les exigences du projet ont été satisfaites. La question la plus utile est : quelle norme régit cette unité fournie et quelle documentation démontre la conformité aux clauses demandées ?

Par exemple, IEC 60076 peut être pertinente pour la conception et les essais des transformateurs, tandis que le projet peut également imposer des règles locales de réseau, des exigences d’efficacité énergétique, des dispositions de sécurité ou des exigences d’essais spécifiques au client. Demandez aux fournisseurs d’indiquer la base normative exacte de leur offre et de répertorier toute dérogation. Si le projet exige des homologations de marché ou des documents de certification particuliers, précisez-les dans la demande de prix et demandez que leur validité soit vérifiée lors de l’évaluation.

Ne laissez pas les normes remplacer des spécifications claires. Une norme peut définir des exigences générales, mais elle peut ne pas trancher des choix de projet tels que le sens de raccordement des câbles, les dimensions admissibles, les accessoires préférés, le système de peinture, les limites de bruit, la configuration de protection ou la documentation de livraison. Ces éléments doivent toujours être consignés par écrit.

Évaluez une option en fonction de son service prévu

Pour les projets nécessitant une configuration abaisseuse de 30kV à 0.4kV, les choix de capacité doivent souvent couvrir à la fois la demande actuelle et une marge d’exploitation réaliste. Un produit tel que letransformateur de distribution de puissance immergé dans l’huile 30kV/0.4kV est disponible avec des puissances nominales de 500kVA, 630kVA, 800kVA, 1000kVA, 1250kVA et 1600kVA. Le choix approprié dépend de l’étude de charge du site, de la croissance attendue, des contraintes d’installation et de l’approche de maintenance de l’exploitant, plutôt que d’une puissance nominale préférée à elle seule.

Lors de l’évaluation d’une option immergée dans l’huile, demandez au fournisseur d’expliquer précisément la configuration de refroidissement et les conditions de surcharge. Une conception auto-refroidie ONAN peut convenir à de nombreuses applications de distribution, mais le profil de charge accepté doit rester conforme aux limites thermiques du fabricant et à l’environnement d’installation. Lorsqu’une proposition indique une capacité de surcharge de courte durée, confirmez la durée, les conditions de température, les exigences de surveillance et les restrictions applicables. Une capacité déclarée ne doit jamais être considérée comme une autorisation de surcharge habituelle.

Le choix des matériaux exige également une mise en contexte. Les enroulements en cuivre, par exemple, peuvent être spécifiés pour des raisons de conception électrique et mécanique, mais l’évaluation doit toujours se concentrer sur la conception complète proposée, les pertes vérifiées, les enregistrements d’essais et l’adéquation au service prévu. Si un fluide isolant d’origine végétale tel que FR3 est proposé, clarifiez le fluide exact, la justification liée à la sécurité incendie, les exigences de compatibilité, la procédure de manutention et les attentes de maintenance, plutôt que de supposer que tous les fluides alternatifs présentent des caractéristiques identiques.

Comparez les coûts sur l’ensemble du cycle d’achat

La comparaison des prix est nécessaire, mais le prix d’achat doit être décomposé en éléments visibles. Demandez si le devis comprend le transport, l’assistance au déchargement, l’emballage spécial, la supervision d’installation, l’assistance à la mise en service, les accessoires obligatoires, les essais et les documents. Si ces éléments sont exclus, consignez-les comme exclusions au lieu de les laisser dans des notes générales.

Les pertes d’énergie méritent une ligne distincte dans l’évaluation. Leur importance financière dépend des heures de fonctionnement, du coût local de l’énergie, du profil de charge et de la durée de vie du projet. Les achats n’ont pas besoin de réaliser un modèle financier complexe pour chaque petit achat, mais ils doivent obtenir les données techniques nécessaires afin que le propriétaire ou l’équipe d’ingénierie puisse évaluer le coût d’exploitation. Les pertes à vide sont particulièrement pertinentes lorsque le transformateur reste sous tension pendant de longues périodes, tandis que les pertes en charge varient avec la charge.

Examinez également l’accès pour la maintenance. Les bornes, indicateurs, vannes, points de mise à la terre et réglages de prises peuvent-ils être atteints en toute sécurité après l’installation ? Les pièces de rechange sont-elles identifiables ? Existe-t-il un processus clair d’assistance technique si un rapport d’essai, un problème de transport ou une anomalie sur site doit être examiné ? Une unité à bas coût peut devenir coûteuse si les informations de service de base sont difficiles à obtenir.

Levez les incertitudes avant d’émettre la commande

Une fois la comparaison technique et commerciale terminée, prévoyez une courte phase de clarification plutôt que de sélectionner immédiatement un fournisseur sur la base de l’offre initiale. Envoyez les mêmes questions non résolues aux fournisseurs présélectionnés. Exigez des réponses indiquant si l’élément est inclus, exclu, facultatif ou soumis à confirmation du client.

Avant l’approbation finale, vérifiez la fiche technique approuvée par rapport au bon de commande, à la révision du devis, aux plans et à l’étendue des essais promise. Accordez une attention particulière au rapport de tension, à la plage de prises, au groupe vectoriel, à l’impédance, aux pertes, aux accessoires, au degré de protection et aux exigences d’expédition. Ce sont les détails les plus susceptibles de provoquer des désaccords s’ils restent dans des échanges informels par e-mail au lieu d’être intégrés à l’ensemble des documents contractuels.

La décision d’achat la plus solide n’est généralement pas celle qui comporte le tableau comparatif le plus court. C’est celle dans laquelle le service technique prévu, les preuves apportées par le fournisseur, le périmètre commercial et les considérations de cycle de vie convergent. En posant des questions ciblées avant de comparer les fournisseurs, les équipes achats peuvent éviter les fausses comparaisons de prix et choisir un transformateur de distribution adapté à l’installation, vérifiable à la livraison et gérable tout au long de sa durée de service.
