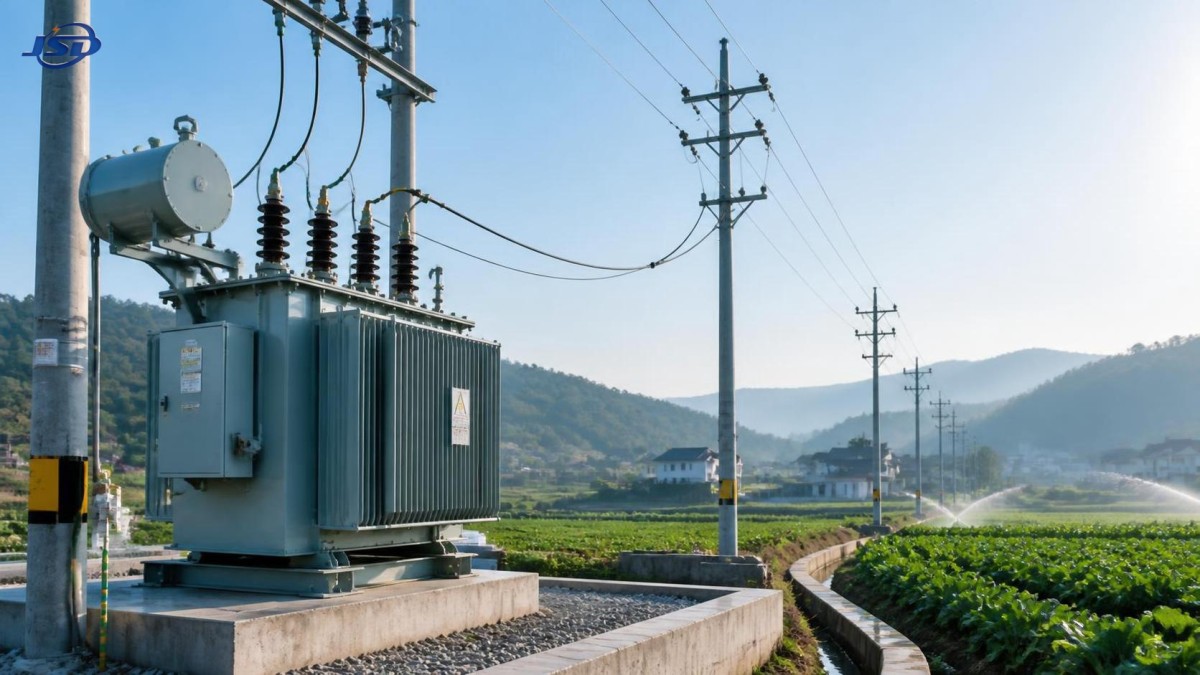

Transformadores de Distribuição para Redes Rurais: Considerações sobre Capacidade e Confiabilidade

Transformadores de Distribuição para Redes Rurais: Considerações sobre Capacidade e Confiabilidade

A eletrificação rural confiável depende de mais do que instalar transformadores em pontos convenientes ao longo de um alimentador. As redes rurais frequentemente combinam longas extensões de linhas, cargas dispersas, crescimento desigual da carga, exposição a tempestades e acesso limitado para manutenção. Um transformador que parece adequado na placa de identificação ainda pode se tornar o ponto fraco do sistema se a queda de tensão, a demanda sazonal, a coordenação da proteção ou as condições ambientais tiverem sido subestimadas durante o projeto.

Para gerentes de projeto e líderes de engenharia, a questão central não é simplesmente “Qual potência nominal em kVA é necessária?”. Trata-se de como implantar transformadores de distribuição que mantenham uma tensão aceitável, suportem condições previsíveis de sobrecarga e falha e permaneçam práticos para inspeção e substituição ao longo de uma longa vida operacional. A resposta geralmente vem da análise do transformador, alimentador, perfil de carga e local como um único sistema interligado.

Por Que a Seleção de Transformadores Rurais É Menos Direta

Em redes urbanas compactas, os transformadores podem atender cargas relativamente previsíveis por meio de circuitos de baixa tensão curtos. A distribuição rural é diferente. Uma unidade pode fornecer energia para residências, bombas de irrigação, pequenos negócios, equipamentos de telecomunicações, escolas, processamento agrícola ou futuras conexões ainda inativas. A demanda de pico pode variar acentuadamente entre estações e até entre horários do dia. Em áreas agrícolas, as correntes de partida dos motores podem criar afundamentos de tensão de curta duração, percebidos pelos moradores como baixa qualidade do fornecimento, mesmo quando o transformador não está continuamente sobrecarregado.

Longas linhas de média tensão e baixa tensão acrescentam outra restrição: a regulação de tensão. Aumentar a capacidade do transformador não resolve automaticamente a baixa tensão no final da linha. Se a rede de baixa tensão for longa demais ou a seção do condutor for insuficiente, uma unidade maior poderá reduzir o carregamento, mas deixará os clientes com o mesmo problema de queda de tensão. Em alguns projetos, adicionar transformadores menores em locais estratégicos e encurtar o trecho de baixa tensão é uma abordagem mais resiliente do que instalar um único transformador central de grande porte.

A acessibilidade também altera a economia do projeto. Uma unidade instalada perto de uma estrada pavimentada pode ser inspecionada, reparada ou substituída muito mais facilmente do que uma localizada em terreno de difícil acesso. A configuração selecionada deve refletir a capacidade realista de manutenção, e não apenas o custo inicial de construção.

A Capacidade Começa pelo Perfil de Carga, Não por uma Regra Prática

Uma decisão de capacidade adequada começa com uma estimativa da demanda diversificada, e não apenas da carga conectada. A carga conectada de uma comunidade rural pode parecer alta no papel, enquanto a demanda simultânea permanece moderada. Por outro lado, um alimentador que atende equipamentos de bombeamento de água ou processamento de culturas pode desenvolver um pico concentrado que as premissas de diversidade das cargas residenciais não conseguem captar. Os engenheiros devem separar as cargas residenciais, comerciais, agrícolas, de serviços públicos e produtivas antes de selecionar uma potência nominal.

A análise prática do projeto deve examinar a demanda atual, as conexões previstas, a coincidência de cargas, as cargas de motores, o fator de potência e o provável momento da expansão. Também deve distinguir um plano de crescimento previsível de um plano especulativo. Superdimensionar todos os transformadores “por precaução” pode gerar custo de capital desnecessário e maiores perdas de energia em vazio em uma rede dispersa. O subdimensionamento, porém, aumenta o estresse térmico, as reclamações de tensão e o risco de que um projeto de desenvolvimento local exija uma substituição antecipada.

Uma discussão útil do projeto é definir três condições: operação normal, pico sazonal esperado e demanda futura plausível. A capacidade deve ser verificada em relação a cada condição, reconhecendo as práticas de carregamento permitidas e as premissas de temperatura ambiente exigidas pela norma aplicável da concessionária ou do projeto. A potência nominal do transformador não pode ser avaliada isoladamente de seu sistema de refrigeração, método de instalação e clima local.

A faixa de capacidade também deve se adequar à arquitetura da rede. Para um sistema de 13.8 kV, um transformador pode precisar reduzir a tensão para 0.4 kV, 0.416 kV, 0.420 kV, 0.440 kV ou 0.480 kV, dependendo do sistema a jusante. Uma incompatibilidade de tensão nominal pode criar problemas evitáveis de aquisição e comissionamento, especialmente quando equipamentos importados se conectam a aparelhagem de manobra, medidores ou cargas industriais locais.

A Confiabilidade É Projetada em Toda a Instalação

As falhas de transformadores rurais são frequentemente descritas como falhas de equipamento, mas muitas começam nas condições do local ou do sistema. Exposição a raios, aterramento inadequado, posicionamento incorreto de para-raios, má coordenação de proteção, superfícies de isolamento contaminadas, sobrecargas repetidas e estruturas fracas de postes ou fundações podem reduzir a vida útil. O transformador deve ser especificado juntamente com uma filosofia clara de instalação e proteção.

Os raios merecem atenção especial onde linhas aéreas atravessam terrenos abertos ou elevados. Para-raios, condutores de aterramento, metas de resistência de aterramento, roteamento de condutores e a distância física entre o para-raios e os terminais do transformador devem seguir os requisitos aplicáveis do projeto. Um enrolamento bem construído pode melhorar a capacidade de suportar impulsos, mas não pode compensar uma configuração de proteção mal coordenada. O mesmo princípio se aplica à suportabilidade a curtos-circuitos: a resistência mecânica dos enrolamentos é importante, mas os dispositivos de proteção a montante devem eliminar as falhas dentro das condições esperadas do sistema.

A exposição ambiental deve ser traduzida em linguagem de especificação. Umidade costeira, poeira, inundações, altas temperaturas ambientes, risco de incêndios florestais e vegetação densa afetam, cada um, os detalhes preferenciais de instalação. Para equipamentos imersos em óleo, a equipe de projeto deve considerar os requisitos de contenção, o acesso para inspeção, a proteção contra corrosão e a disponibilidade de práticas adequadas de manuseio de óleo isolante. As opções montadas em poste, em pedestal e no solo devem ser comparadas com as normas locais de segurança, o risco de vandalismo, as restrições de acesso e a estratégia de restabelecimento após interrupções.

As Perdas Importam Mais Quando os Ativos Estão Amplamente Distribuídos

Um programa rural pode utilizar dezenas ou centenas de unidades. Mesmo perdas em vazio moderadas tornam-se relevantes quando os transformadores permanecem energizados durante todo o dia atendendo cargas leves durante parte do ano. Já as perdas em carga aumentam com a corrente e tornam-se mais significativas quando um transformador opera frequentemente próximo ao seu pico esperado. O equilíbrio preferido depende do fator de carga real, do padrão diário de demanda, das premissas de preço de energia e do período de avaliação utilizado pelo proprietário do projeto.

É por isso que o menor preço de compra raramente é uma comparação suficiente. A avaliação da licitação deve solicitar dados comparáveis de perdas, documentação de ensaios, requisitos de eficiência quando aplicáveis e uma declaração clara das condições operacionais que fundamentam os valores apresentados. O material do núcleo, o controle de fabricação, o projeto dos enrolamentos e a qualidade do isolamento influenciam o resultado, mas a equipe do projeto ainda precisa avaliar se o projeto ofertado é adequado ao padrão de carregamento da rede.

Por exemplo, núcleos de aço silício de grão orientado laminado a frio são amplamente utilizados para controlar perdas magnéticas. Práticas cuidadosas de corte e empilhamento também podem ajudar a limitar a corrente em vazio e o ruído. No lado dos enrolamentos, condutores de cobre de alta tensão e enrolamentos de baixa tensão em folha podem ser considerados quando o objetivo do projeto inclui boa resistência mecânica e resistência às forças de curto-circuito. Esses detalhes construtivos merecem análise durante o esclarecimento técnico, especialmente quando as unidades serão difíceis de substituir.

Detalhes de Especificação que Evitam Problemas em Estágios Finais

Os documentos de aquisição devem deixar pouco espaço para suposições. Além da potência nominal e da relação de tensão, devem definir frequência, grupo vetorial, requisitos de derivações, impedância, nível de isolamento, limites de elevação de temperatura, acessórios, configurações de terminais, configuração de invólucro ou montagem, ensaios aplicáveis e requisitos de documentação. A estrutura normativa exigida deve ser confirmada para o mercado de destino e a concessionária. Referências como a série IEC 60076, IEEE, ANSI ou requisitos nacionais locais não podem simplesmente ser consideradas intercambiáveis; a especificação do projeto deve estabelecer quais requisitos prevalecem.

Quando um alimentador rural puder futuramente atender oficinas, instalações relacionadas à mineração, edifícios civis ou interfaces de energia renovável, o projeto também deverá verificar exposição a harmônicas, possibilidades de fluxo reverso de potência e necessidades de regulação de tensão. Nem toda instalação rural exige essas provisões, mas ignorá-las porque a carga inicial é residencial pode criar uma limitação posteriormente. A abordagem correta é identificar cenários plausíveis e especificar apenas o que o sistema realmente necessita.

Um exemplo para uma rede de distribuição de 13.8 kV é oTransformador de Distribuição de 13.8kV, disponível em potências de 30 a 2500 kVA e projetado para aplicações de 50/60 Hz. Suas saídas configuráveis de baixa tensão incluem níveis comuns de 0.4 kV a 0.480 kV. Essa flexibilidade pode ser útil quando um projeto inclui requisitos de fornecimento mistos, mas a relação de tensão, o grupo de ligação, as metas de perdas e as interfaces de proteção ainda devem ser definidos com base no projeto real da rede, em vez de serem selecionados apenas de um catálogo.

Planejamento da Manutenção Antes da Energização

O projeto de rede rural mais robusto é aquele que pode ser mantido pelas pessoas e recursos disponíveis após o comissionamento. Isso afeta escolhas que vão desde a localização do transformador até a estratégia de unidades sobressalentes. Um local remoto pode justificar potências e acessórios padronizados em diversos pontos, permitindo que uma unidade de contingência atenda várias instalações. Etiquetas claras dos ativos, desenhos conforme construído, ajustes de proteção, registros de comissionamento e relatórios de ensaio são igualmente valiosos quando a investigação de falhas precisa ocorrer rapidamente.

A atenção de rotina deve se concentrar no que pode ser observado precocemente: vazamento de óleo, buchas danificadas, conexões superaquecidas, ruído anormal, corrosão, conexões de aterramento soltas, limpeza da vegetação e evidências de operação repetida de fusíveis. Quando o programa de manutenção e a configuração dos equipamentos permitirem, o monitoramento da condição do óleo e os ensaios elétricos podem ajudar a orientar intervenções. O intervalo de inspeção apropriado dependerá da criticidade do local, do histórico operacional, do clima e dos procedimentos locais.

A qualidade de fabricação faz parte dessa equação de confiabilidade, não é uma questão comercial separada. A Jinshida Electric Power Technology Co., Ltd. combina desenvolvimento técnico, processos de fabricação e gestão da qualidade para apoiar projetos de transmissão e distribuição de energia na construção de redes, aplicações industriais, novas energias e infraestrutura. Para as equipes de projeto, o envolvimento mais útil com o fornecedor é técnico: confirmar desenhos, ensaios, materiais, normas, documentação de entrega e responsabilidades de serviço antes que o equipamento chegue a um local remoto.

Uma Estrutura Prática de Decisão

Antes de aprovar uma programação de transformadores, os líderes do projeto devem testar a proposta com várias perguntas diretas. Cada local reflete a demanda diversificada e um crescimento realista? A relação de tensão e a configuração de derivações selecionadas manterão uma tensão aceitável no final do alimentador? O transformador pode suportar as condições locais de raios, falhas e temperatura ambiente quando instalado com a proteção especificada? As perdas estão sendo avaliadas ao longo da vida operacional, em vez de serem ignoradas na compra? E o operador consegue inspecionar, isolar e substituir a unidade sem uma operação de campo impraticável?

Os transformadores de distribuição para redes rurais devem, portanto, ser tratados como ativos da rede, e não como caixas independentes de capacidade nominal. Um projeto equilibrado utilizará a menor extensão prática de baixa tensão, margens de capacidade adequadas, construção durável de isolamento e enrolamentos, proteção coordenada contra surtos e falhas e documentação que suporte anos de operação. Quando essas questões são resolvidas antecipadamente, é muito menos provável que o projeto troque um baixo custo inicial de equipamento por reclamações recorrentes de tensão, interrupções evitáveis ou trabalhos de substituição prematura.
