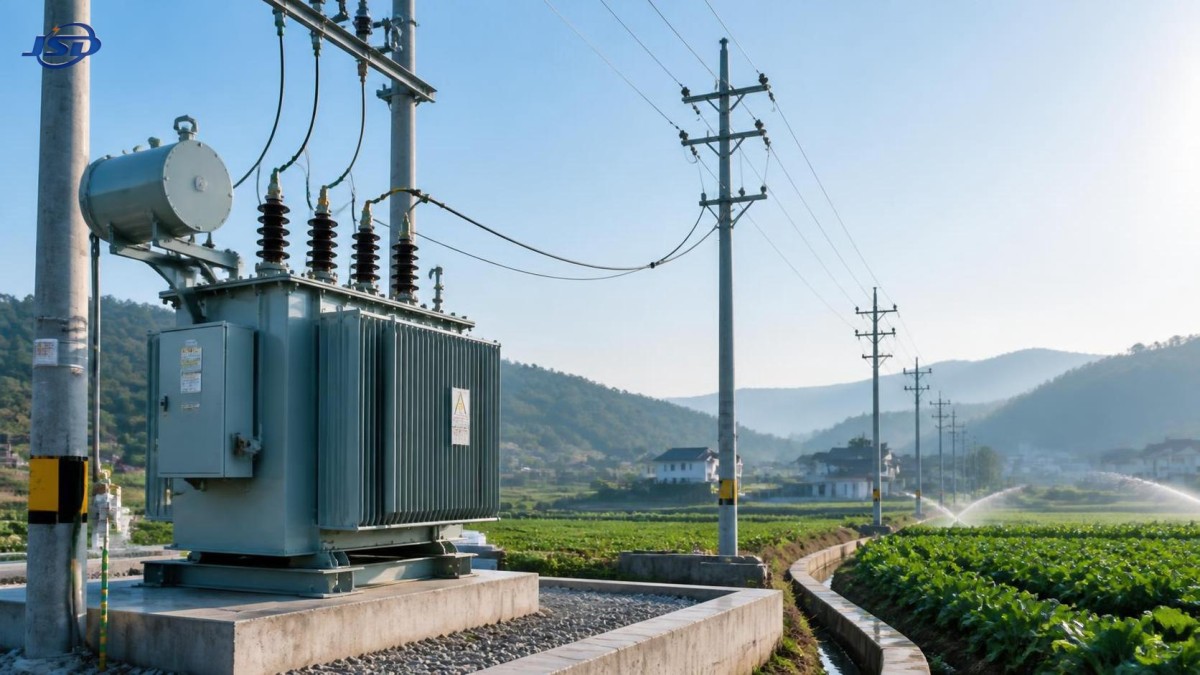

Распределительные трансформаторы для сельских сетей: вопросы мощности и надежности

Распределительные трансформаторы для сельских сетей: вопросы мощности и надежности

Надежная электрификация сельских районов зависит не только от размещения трансформаторов в удобных точках вдоль фидера. Сельские сети часто характеризуются большой протяженностью линий, рассредоточенными нагрузками, неравномерным ростом нагрузки, воздействием штормов и ограниченным доступом для обслуживания. Трансформатор, который по паспортным данным кажется подходящим, все же может стать слабым звеном системы, если при проектировании были недооценены падение напряжения, сезонный спрос, координация защит или условия окружающей среды.

Для руководителей проектов и инженерных подразделений ключевой вопрос заключается не только в том, «какая номинальная мощность в кВА требуется?». Важно, как развернуть распределительные трансформаторы, обеспечивающие приемлемое напряжение, выдерживающие прогнозируемые перегрузки и аварийные режимы и остающиеся удобными для осмотра и замены в течение длительного срока эксплуатации. Ответ обычно заключается в рассмотрении трансформатора, фидера, профиля нагрузки и площадки как единой взаимосвязанной системы.

Почему выбор трансформатора для сельской местности менее очевиден

В компактных городских сетях трансформаторы могут обслуживать относительно предсказуемые нагрузки по коротким низковольтным цепям. Сельское распределение отличается. Один агрегат может питать жилые дома, ирригационные насосы, малые предприятия, телекоммуникационное оборудование, школы, оборудование для переработки сельхозпродукции или будущие подключения, которые еще не введены в эксплуатацию. Пиковый спрос может существенно меняться между сезонами и даже в течение суток. В сельскохозяйственных районах пусковые токи двигателей могут вызывать кратковременные провалы напряжения, воспринимаемые жителями как низкое качество электроснабжения, даже если трансформатор не работает в постоянной перегрузке.

Длинные линии среднего и низкого напряжения создают еще одно ограничение: регулирование напряжения. Увеличение мощности трансформатора не решает автоматически проблему низкого напряжения в конце линии. Если низковольтная сеть слишком длинная или сечение проводника недостаточно, более мощный агрегат может снизить нагрузку, но оставить потребителей с той же проблемой падения напряжения. В некоторых проектах установка нескольких меньших трансформаторов в стратегически выбранных местах и сокращение протяженности низковольтной линии являются более надежным решением, чем монтаж одного крупного центрального трансформатора.

Доступность также влияет на экономику. Агрегат, установленный рядом с дорогой с твердым покрытием, значительно проще осматривать, ремонтировать или заменять, чем агрегат, расположенный в труднодоступной местности. Выбранная схема должна учитывать реальные возможности технического обслуживания, а не только первоначальные затраты на строительство.

Выбор мощности начинается с профиля нагрузки, а не с эмпирического правила

Обоснованное решение по мощности начинается с оценки диверсифицированного спроса, а не только подключенной нагрузки. Подключенная нагрузка сельского поселения может выглядеть значительной на бумаге, тогда как одновременный спрос остается умеренным. И наоборот, фидер, питающий оборудование для перекачки воды или переработки урожая, может создавать концентрированный пик, который не учитывается допущениями о разнообразии бытовых нагрузок. Перед выбором номинала инженеры должны разделить жилые, коммерческие, сельскохозяйственные, общественные и производственные нагрузки.

Практический анализ проекта должен учитывать текущий спрос, ожидаемые подключения, совпадение нагрузок, двигательные нагрузки, коэффициент мощности и предполагаемые сроки расширения. Следует также отличать прогнозируемый план роста от спекулятивного. Завышение мощности каждого трансформатора «на всякий случай» может привести к неоправданным капитальным затратам и более высоким потерям холостого хода в распределенной сети. Однако недостаточная мощность увеличивает тепловую нагрузку, количество жалоб на напряжение и риск того, что местный проект развития потребует преждевременной замены.

Полезно определить три режима: нормальная эксплуатация, ожидаемый сезонный пик и вероятный будущий спрос. Мощность следует проверять для каждого режима с учетом допустимых практик нагрузки и допущений по температуре окружающей среды, требуемых применимым стандартом энергокомпании или проекта. Номинал трансформатора нельзя оценивать изолированно от его системы охлаждения, способа установки и местного климата.

Диапазон мощности также должен соответствовать архитектуре сети. Для системы 13.8 kV трансформатору может потребоваться понижение напряжения до 0.4 kV, 0.416 kV, 0.420 kV, 0.440 kV или 0.480 kV в зависимости от сети на стороне потребителя. Несоответствие номинального напряжения может вызвать устранимые проблемы при закупке и вводе в эксплуатацию, особенно когда импортное оборудование сопрягается с местным распределительным устройством, счетчиками или промышленными нагрузками.

Надежность закладывается во всю установку

Отказы сельских трансформаторов часто описывают как неисправности оборудования, однако многие из них начинаются с условий площадки или системы. Воздействие молний, недостаточное заземление, неправильное размещение ограничителей перенапряжений, плохая координация защит, загрязненные поверхности изоляции, повторяющиеся перегрузки и недостаточная прочность опор или фундаментов могут сократить срок службы. Трансформатор должен задаваться в спецификации вместе с четкой концепцией монтажа и защиты.

Молниезащите следует уделять особое внимание там, где воздушные линии пересекают открытую местность или возвышенный рельеф. Ограничители перенапряжений, заземляющие проводники, целевые значения сопротивления заземления, прокладка проводников и физическое расстояние между ограничителем и выводами трансформатора должны соответствовать применимым требованиям проекта. Качественно изготовленная обмотка может улучшить стойкость к импульсным воздействиям, но не способна компенсировать плохо скоординированную систему защиты. Тот же принцип относится к воздействию токов короткого замыкания: механическая прочность обмоток важна, однако вышестоящие защитные устройства должны отключать повреждения в условиях, ожидаемых в системе.

Воздействие окружающей среды должно быть отражено в языке спецификации. Прибрежная влажность, пыль, затопление, высокие температуры окружающей среды, риск лесных пожаров и густая растительность влияют на предпочтительную конструкцию установки. Для маслонаполненного оборудования проектная группа должна учитывать требования к локализации утечек, доступ для осмотра, защиту от коррозии и наличие надлежащих методов обращения с изоляционным маслом. Варианты установки на опоре, на площадке и на фундаменте следует сравнивать с учетом местных правил безопасности, риска вандализма, ограничений доступа и стратегии восстановления электроснабжения.

Потери имеют большее значение при широко распределенных активах

Сельская программа может включать десятки или сотни агрегатов. Даже умеренные потери холостого хода становятся существенными, когда трансформаторы остаются под напряжением круглые сутки, обслуживая малые нагрузки часть года. Потери нагрузки, в свою очередь, растут с током и становятся более значимыми, когда трансформатор часто работает вблизи ожидаемого пика. Предпочтительный баланс зависит от фактического коэффициента нагрузки, суточного профиля спроса, допущений по стоимости энергии и периода оценки, используемого владельцем проекта.

Поэтому самая низкая цена закупки редко является достаточным критерием сравнения. Тендерная оценка должна запрашивать сопоставимые данные по потерям, документацию испытаний, требования к КПД, где применимо, и четкое описание рабочих условий, на которых основаны показатели. Материал сердечника, производственный контроль, конструкция обмоток и качество изоляции влияют на результат, но проектная группа все равно должна определить, соответствует ли предложенная конструкция профилю нагрузки сети.

Например, сердечники из холоднокатаной электротехнической стали с ориентированной зеренной структурой широко применяются для снижения магнитных потерь. Тщательная резка и шихтовка также помогают ограничить ток холостого хода и шум. Со стороны обмоток медные проводники высокого напряжения и низковольтные обмотки из фольги могут рассматриваться, когда целью конструкции являются достаточная механическая прочность и устойчивость к силам короткого замыкания. Эти конструктивные детали стоит проверять при техническом уточнении, особенно если замена агрегатов будет затруднена.

Детали спецификации, предотвращающие проблемы на поздних этапах

Закупочная документация должна оставлять минимум места для допущений. Помимо номинальной мощности и коэффициента трансформации, она должна определять частоту, группу соединения, требования к ответвлениям, импеданс, уровень изоляции, пределы превышения температуры, принадлежности, конфигурацию выводов, исполнение корпуса или монтажа, применимые испытания и требования к документации. Требуемая нормативная база должна быть подтверждена для рынка назначения и энергокомпании. Такие ссылки, как серия IEC 60076, IEEE, ANSI или местные национальные требования, нельзя просто считать взаимозаменяемыми; спецификация проекта должна устанавливать, какие требования являются определяющими.

Если сельский фидер в дальнейшем может питать мастерские, объекты, связанные с горнодобывающей промышленностью, гражданские здания или интерфейсы возобновляемых источников энергии, проект должен также проверить воздействие гармоник, возможности обратного потока мощности и потребности в регулировании напряжения. Не каждая сельская установка требует таких положений, но их игнорирование из-за первоначально бытовой нагрузки может позднее создать ограничение. Правильный подход заключается в выявлении реалистичных сценариев и задании только того, что действительно требуется системе.

Одним из примеров для распределительной сети 13.8 kV являетсяраспределительный трансформатор 13.8kV, доступный с номинальной мощностью от 30 до 2500 kVA и рассчитанный на применение при 50/60 Hz. Его настраиваемые низковольтные выходы включают распространенные уровни от 0.4 kV до 0.480 kV. Такая гибкость может быть полезна, когда проект включает смешанные требования к электроснабжению, однако коэффициент трансформации, группа соединения, целевые показатели потерь и интерфейсы защиты все равно должны окончательно определяться на основе фактического проекта сети, а не выбираться только по каталогу.

Планирование обслуживания до подачи напряжения

Наиболее надежный проект сельской сети — тот, который может обслуживаться людьми и средствами, доступными после ввода в эксплуатацию. Это влияет на решения от места установки трансформатора до стратегии резервных агрегатов. Для удаленной площадки могут быть оправданы стандартизированные номиналы и присоединительные элементы на нескольких объектах, позволяющие одному резервному агрегату обслуживать несколько установок. Четкая маркировка активов, исполнительные чертежи, настройки защиты, записи о вводе в эксплуатацию и протоколы испытаний одинаково ценны, когда расследование аварии должно проводиться быстро.

Регулярное внимание следует уделять признакам, которые можно выявить на ранней стадии: утечке масла, поврежденным вводам, перегретым соединениям, ненормальному шуму, коррозии, ослабленным соединениям заземления, расчистке растительности и признакам повторного срабатывания предохранителей. Если программа обслуживания и конфигурация оборудования это поддерживают, мониторинг состояния масла и электрические испытания могут помочь определить необходимые меры. Подходящий интервал осмотров зависит от критичности площадки, истории эксплуатации, климата и местных процедур.

Качество изготовления является частью этого уравнения надежности, а не отдельным коммерческим вопросом. Jinshida Electric Power Technology Co., Ltd. объединяет технические разработки, производственные процессы и управление качеством для поддержки проектов передачи и распределения электроэнергии в сетевом строительстве, промышленности, новой энергетике и инфраструктуре. Для проектных групп наиболее полезным является техническое взаимодействие с поставщиком: подтверждение чертежей, испытаний, материалов, стандартов, документации по поставке и обязанностей по обслуживанию до прибытия оборудования на удаленную площадку.

Практическая схема принятия решений

Перед утверждением перечня трансформаторов руководителям проектов следует проверить предложение по нескольким прямым вопросам. Учитывает ли каждая площадка диверсифицированный спрос и реалистичный рост? Будут ли выбранные коэффициент трансформации и схема ответвлений поддерживать приемлемое напряжение в конце фидера? Может ли трансформатор выдерживать местные молниевые, аварийные и температурные условия при установке с предусмотренной защитой? Оцениваются ли потери на протяжении срока эксплуатации, а не игнорируются при покупке? И может ли оператор осмотреть, отключить и заменить агрегат без непрактичных работ в полевых условиях?

Поэтому распределительные трансформаторы для сельских сетей следует рассматривать как сетевые активы, а не как отдельные устройства с номинальной мощностью. Сбалансированный проект будет использовать минимально практичную протяженность низковольтной сети, соответствующие резервы мощности, долговечную конструкцию изоляции и обмоток, согласованную защиту от перенапряжений и повреждений, а также документацию, обеспечивающую многолетнюю эксплуатацию. Когда эти вопросы решаются на ранней стадии, вероятность того, что проект обменяет низкую первоначальную стоимость оборудования на постоянные жалобы на напряжение, предотвратимые отключения или преждевременную замену, значительно снижается.
