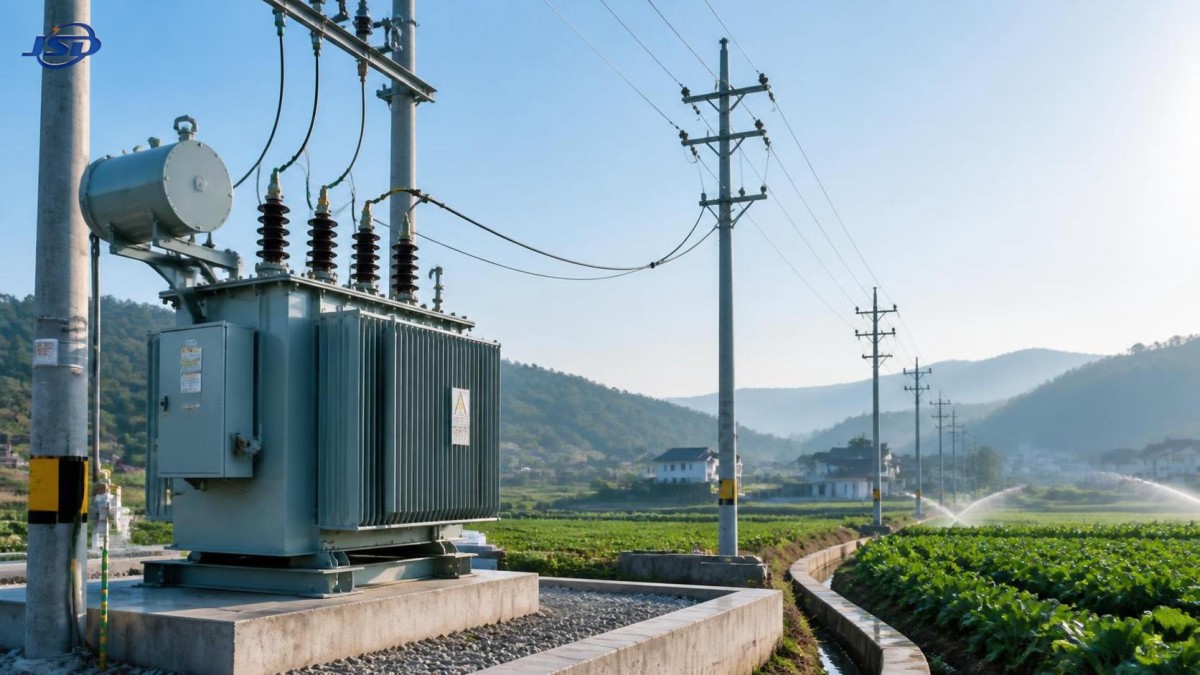

Transformadores de distribución para redes rurales: consideraciones sobre capacidad y fiabilidad

Transformadores de distribución para redes rurales: consideraciones sobre capacidad y fiabilidad

La electrificación rural fiable depende de algo más que colocar transformadores en puntos convenientes a lo largo de un alimentador. Las redes rurales suelen combinar líneas de gran longitud, cargas dispersas, crecimiento desigual de la carga, exposición a tormentas y acceso limitado para mantenimiento. Un transformador que parece adecuado según su placa de características aún puede convertirse en el punto débil del sistema si durante el diseño se subestimaron la caída de tensión, la demanda estacional, la coordinación de protecciones o las condiciones ambientales.

Para los directores de proyecto y responsables de ingeniería, la pregunta central no es simplemente «¿Qué potencia nominal en kVA se necesita?». Es cómo instalar transformadores de distribución que mantengan una tensión aceptable, soporten condiciones previsibles de sobrecarga y fallo, y sigan siendo prácticos de inspeccionar y sustituir durante una larga vida útil. La respuesta suele encontrarse al considerar el transformador, el alimentador, el perfil de carga y el emplazamiento como un sistema interconectado.

Por qué la selección de transformadores rurales es menos directa

En redes urbanas compactas, los transformadores pueden atender cargas relativamente predecibles a través de circuitos de baja tensión cortos. La distribución rural es diferente. Una unidad puede suministrar viviendas, bombas de riego, pequeños negocios, equipos de telecomunicaciones, escuelas, procesamiento agrícola o futuras conexiones que aún no están activas. La demanda máxima puede variar considerablemente entre estaciones e incluso entre diferentes horas del día. En zonas agrícolas, las corrientes de arranque de motores pueden provocar caídas de tensión de corta duración que los residentes perciben como mala calidad del suministro, incluso cuando el transformador no está sobrecargado de forma continua.

Las largas líneas de media y baja tensión añaden otra limitación: la regulación de tensión. Aumentar la capacidad del transformador no resuelve automáticamente una baja tensión al final de la línea. Si la red de baja tensión es demasiado larga o la sección del conductor es insuficiente, una unidad mayor puede reducir la carga, pero dejar a los clientes con el mismo problema de caída de tensión. En algunos proyectos, añadir transformadores más pequeños ubicados estratégicamente y acortar el tramo de baja tensión es un enfoque más resiliente que instalar un único transformador central de gran tamaño.

La accesibilidad también modifica la economía del proyecto. Una unidad instalada cerca de una carretera pavimentada puede inspeccionarse, repararse o sustituirse mucho más fácilmente que otra ubicada en un terreno difícil. La configuración seleccionada debe reflejar una capacidad de mantenimiento realista, no solo el coste inicial de construcción.

La capacidad comienza con el perfil de carga, no con una regla empírica

Una decisión de capacidad sólida comienza con una estimación de la demanda diversificada, en lugar de basarse únicamente en la carga conectada. La carga conectada de una comunidad rural puede parecer elevada sobre el papel, mientras que la demanda simultánea sigue siendo moderada. A la inversa, un alimentador que abastece bombeo de agua o equipos de procesamiento de cultivos puede desarrollar un pico concentrado que las hipótesis de diversidad de cargas domésticas no logran captar. Los ingenieros deben separar las cargas residenciales, comerciales, agrícolas, de servicios públicos y productivas antes de seleccionar una potencia nominal.

La revisión práctica del diseño debe examinar la demanda actual, las conexiones previstas, la coincidencia de cargas, las cargas de motores, el factor de potencia y el momento probable de la expansión. También debe diferenciar entre un plan de crecimiento predecible y uno especulativo. Sobredimensionar cada transformador «por si acaso» puede generar costes de capital innecesarios y mayores pérdidas de energía en vacío en una red dispersa. Sin embargo, el subdimensionamiento aumenta el estrés térmico, las quejas por tensión y el riesgo de que un proyecto de desarrollo local obligue a una sustitución temprana.

Una discusión útil para el proyecto consiste en definir tres condiciones: operación normal, pico estacional previsto y demanda futura creíble. La capacidad debe verificarse frente a cada condición, reconociendo al mismo tiempo las prácticas de carga permitidas y las hipótesis de temperatura ambiente exigidas por la norma de la empresa eléctrica o del proyecto aplicable. La potencia nominal del transformador no puede evaluarse de forma aislada de su sistema de refrigeración, método de instalación y clima local.

El rango de capacidad también debe ajustarse a la arquitectura de la red. Para un sistema de 13.8 kV, un transformador puede necesitar reducir la tensión a 0.4 kV, 0.416 kV, 0.420 kV, 0.440 kV o 0.480 kV según el sistema aguas abajo. Una incompatibilidad de tensión nominal puede crear problemas evitables de adquisición y puesta en servicio, especialmente cuando equipos importados se conectan con aparamenta local, medidores o cargas industriales.

La fiabilidad se diseña en toda la instalación

Los fallos de transformadores rurales suelen describirse como fallos de equipos, pero muchos se originan en las condiciones del emplazamiento o del sistema. La exposición a rayos, una puesta a tierra inadecuada, la ubicación incorrecta de descargadores de sobretensión, una mala coordinación de protecciones, superficies de aislamiento contaminadas, sobrecargas repetidas y estructuras de postes o cimentaciones débiles pueden reducir la vida útil. El transformador debe especificarse junto con una filosofía clara de instalación y protección.

Los rayos merecen especial atención cuando las líneas aéreas atraviesan terrenos abiertos o zonas elevadas. Los descargadores de sobretensión, conductores de puesta a tierra, objetivos de resistencia de tierra, tendido de conductores y distancia física entre el descargador y los terminales del transformador deben cumplir los requisitos aplicables del proyecto. Un devanado bien construido puede mejorar la capacidad de soportar impulsos, pero no puede compensar una disposición de protección mal coordinada. El mismo principio se aplica a la solicitación por cortocircuito: la resistencia mecánica del devanado es importante, pero los dispositivos de protección aguas arriba deben despejar las fallas dentro de las condiciones previstas del sistema.

La exposición ambiental debe traducirse en lenguaje de especificación. La humedad costera, el polvo, las inundaciones, las altas temperaturas ambiente, el riesgo de incendios forestales y la vegetación densa afectan cada uno al detalle de instalación preferido. Para equipos llenos de aceite, el equipo de diseño debe considerar los requisitos de contención, el acceso para inspección, la protección contra corrosión y la disponibilidad de prácticas adecuadas para la manipulación del aceite aislante. Las opciones de montaje en poste, en pedestal y sobre base deben compararse con las normas locales de seguridad, el riesgo de vandalismo, las restricciones de acceso y la estrategia de restauración del servicio tras interrupciones.

Las pérdidas importan más cuando los activos están ampliamente distribuidos

Un programa rural puede utilizar decenas o cientos de unidades. Incluso pérdidas en vacío moderadas adquieren relevancia cuando los transformadores permanecen energizados todo el día mientras atienden cargas ligeras durante parte del año. Las pérdidas con carga, por su parte, aumentan con la corriente y cobran mayor importancia cuando un transformador opera frecuentemente cerca de su pico previsto. El equilibrio preferido depende del factor de carga real, el patrón diario de demanda, las hipótesis de precio de la energía y el período de evaluación utilizado por el propietario del proyecto.

Por ello, el precio de compra más bajo rara vez es una comparación suficiente. La evaluación de la licitación debe solicitar datos de pérdidas comparables, documentación de ensayos, requisitos de eficiencia cuando corresponda y una declaración clara de las condiciones de operación que sustentan las cifras. El material del núcleo, el control de fabricación, el diseño del devanado y la calidad del aislamiento influyen en el resultado, pero el equipo del proyecto aún debe determinar si el diseño ofertado se adapta al patrón de carga de la red.

Por ejemplo, los núcleos de acero al silicio de grano orientado laminado en frío se utilizan ampliamente para controlar las pérdidas magnéticas. Las prácticas cuidadosas de corte y apilado también pueden ayudar a limitar la corriente en vacío y el ruido. En el lado de los devanados, pueden considerarse conductores de cobre de alta tensión y devanados de baja tensión con lámina cuando el objetivo de diseño incluye una sólida resistencia mecánica y resistencia a las fuerzas de cortocircuito. Estos detalles constructivos merecen revisión durante la aclaración técnica, especialmente cuando las unidades serán difíciles de sustituir.

Detalles de especificación que evitan problemas en etapas finales

Los documentos de adquisición deben dejar poco margen para las suposiciones. Además de la potencia nominal y la relación de tensión, deben definir la frecuencia, el grupo vectorial, los requisitos de tomas, la impedancia, el nivel de aislamiento, los límites de elevación de temperatura, los accesorios, las configuraciones de terminales, la configuración de envolvente o montaje, los ensayos aplicables y los requisitos de documentación. Debe confirmarse el marco normativo requerido para el mercado de destino y la empresa eléctrica. Referencias como la serie IEC 60076, IEEE, ANSI o los requisitos nacionales locales no pueden tratarse simplemente como intercambiables; la especificación del proyecto debe establecer qué requisitos prevalecen.

Cuando un alimentador rural pueda posteriormente suministrar talleres, instalaciones relacionadas con minería, edificios civiles o interfaces de energía renovable, el diseño también debe verificar la exposición a armónicos, las posibilidades de flujo inverso de potencia y las necesidades de regulación de tensión. No todas las instalaciones rurales requieren estas disposiciones, pero ignorarlas porque la carga inicial es residencial puede generar una limitación más adelante. El enfoque correcto es identificar escenarios creíbles y especificar únicamente lo que el sistema realmente necesita.

Un ejemplo para una red de distribución de 13.8 kV es elTransformador de distribución de 13.8 kV, disponible en potencias de 30 a 2500 kVA y diseñado para aplicaciones de 50/60 Hz. Sus salidas configurables de baja tensión incluyen niveles comunes desde 0.4 kV hasta 0.480 kV. Esta flexibilidad puede resultar útil cuando un proyecto incluye requisitos de suministro mixtos, pero la relación de tensión, el grupo de conexión, los objetivos de pérdidas y las interfaces de protección deben finalizarse conforme al diseño real de la red, en lugar de seleccionarse únicamente de un catálogo.

Planificación del mantenimiento antes de la energización

El diseño de red rural más sólido es aquel que puede mantenerse con las personas y los recursos disponibles después de la puesta en servicio. Esto afecta decisiones que van desde la ubicación del transformador hasta la estrategia de unidades de reserva. Un emplazamiento remoto puede justificar potencias nominales y accesorios estandarizados en varias ubicaciones, permitiendo que una unidad de contingencia sirva a múltiples instalaciones. Las etiquetas claras de activos, los planos conforme a obra, los ajustes de protección, los registros de puesta en servicio y los informes de ensayos son igualmente valiosos cuando la investigación de una falla debe realizarse con rapidez.

La atención rutinaria debe centrarse en lo que puede observarse tempranamente: fugas de aceite, pasatapas dañados, conexiones sobrecalentadas, sonidos anormales, corrosión, conexiones de puesta a tierra flojas, despeje de vegetación y evidencia de funcionamiento repetido de fusibles. Cuando el programa de mantenimiento y la configuración del equipo lo permitan, la monitorización del estado del aceite y los ensayos eléctricos pueden ayudar a orientar la intervención. El intervalo de inspección adecuado dependerá de la criticidad del emplazamiento, el historial operativo, el clima y los procedimientos locales.

La calidad de fabricación forma parte de esta ecuación de fiabilidad, no es una cuestión comercial independiente. Jinshida Electric Power Technology Co., Ltd. combina desarrollo técnico, procesos de fabricación y gestión de calidad para apoyar proyectos de transmisión y distribución de energía en construcción de redes, aplicaciones industriales, nuevas energías e infraestructura. Para los equipos de proyecto, la interacción más útil con el proveedor es técnica: confirmar planos, ensayos, materiales, normas, documentación de entrega y responsabilidades de servicio antes de que el equipo llegue a un emplazamiento remoto.

Un marco práctico para la toma de decisiones

Antes de aprobar un programa de transformadores, los responsables del proyecto deben someter la propuesta a varias preguntas directas. ¿Refleja cada ubicación la demanda diversificada y un crecimiento realista? ¿La relación de tensión y la disposición de tomas seleccionadas mantendrán una tensión aceptable al final del alimentador? ¿Puede el transformador soportar las condiciones locales de rayos, fallas y temperatura ambiente cuando se instala con la protección especificada? ¿Se evalúan las pérdidas durante la vida operativa en lugar de ignorarlas en la compra? ¿Y puede el operador inspeccionar, aislar y sustituir la unidad sin una operación de campo impracticable?

Por lo tanto, los transformadores de distribución para redes rurales deben tratarse como activos de red y no como cajas independientes de capacidad nominal. Un diseño equilibrado utilizará la menor extensión práctica de baja tensión, márgenes de capacidad adecuados, construcción duradera de aislamiento y devanados, protección coordinada contra sobretensiones y fallas, y documentación que respalde años de operación. Cuando estos aspectos se resuelven tempranamente, es mucho menos probable que el proyecto intercambie un bajo coste inicial de equipos por quejas recurrentes de tensión, interrupciones evitables o trabajos de sustitución prematuros.
