Comment la coordination de l’isolation des transformateurs 35 kV limite le risque de surtension

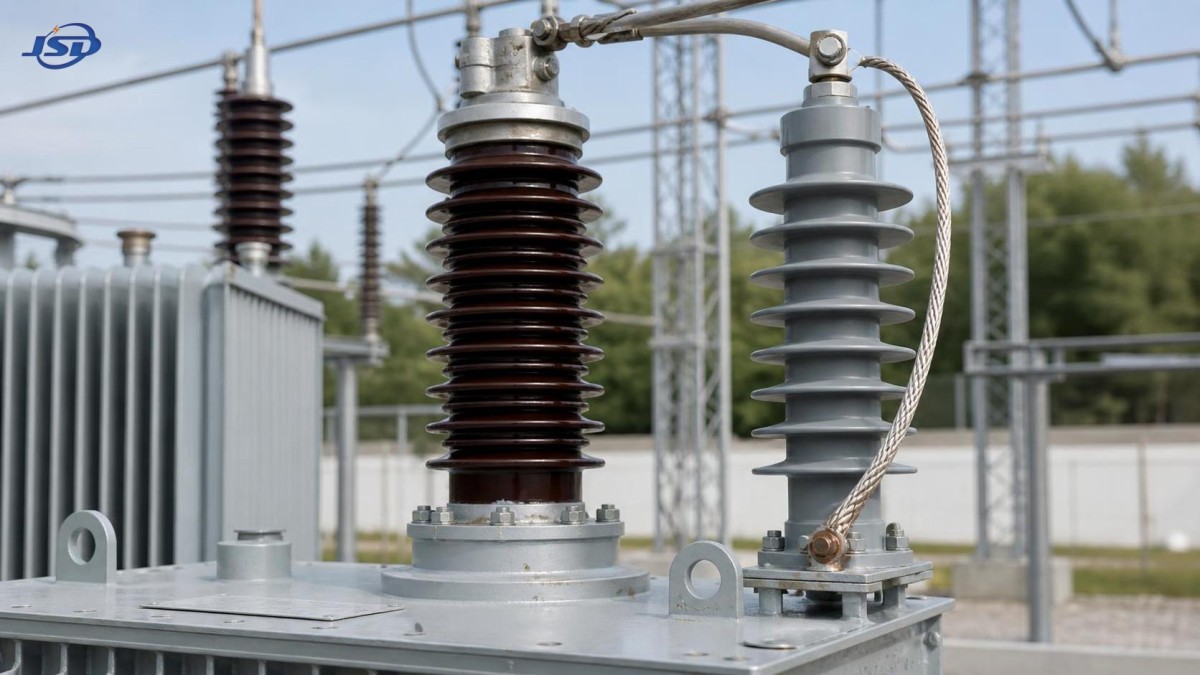

Comment la coordination de l’isolement d’un transformateur de 35 kV limite le risque de surtension

Pour un transformateur de 35 kV, la coordination de l’isolement ne consiste pas simplement à choisir une tenue diélectrique nominale plus élevée. Il s’agit d’harmoniser l’isolement du transformateur, les parafoudres, la mise à la terre du système, la configuration des lignes et les conditions d’exploitation afin que l’isolement soit soumis à un niveau de contrainte maîtrisable lors des événements de foudre et de manœuvre. Lorsqu’elle est bien réalisée, elle empêche les surtensions les plus dommageables d’atteindre les sections vulnérables des enroulements, les traversées, les terminaisons de câbles et l’appareillage connecté. Lorsqu’elle est mal réalisée, elle peut exposer des équipements apparemment conformes à un vieillissement diélectrique répété ou à une défaillance grave unique.

Les évaluateurs techniques sont souvent confrontés à un compromis pratique : un excès de prudence peut accroître le coût et l’encombrement du transformateur, tandis qu’un système d’isolement sous-dimensionné peut créer des risques qui ne deviennent visibles qu’à la mise en service ou après des années d’exploitation. L’objectif n’est donc pas un « isolement maximal ». Il s’agit d’un niveau de protection coordonné, avec une marge justifiable, confirmé par rapport au réseau réel plutôt que déduit de la seule tension nominale.

La tension nominale ne définit pas l’ensemble des contraintes de surtension

Un transformateur de 35 kV est généralement associé à une tension maximale du système de 36 kV, mais la tension nominale n’est que le point de départ pour la sélection de l’isolement. Le transformateur peut être raccordé à un départ aérien dans une zone exposée à la foudre, à un réseau compact de câbles, à un système de collecte éolien ou solaire, ou à un jeu de barres industriel alimentant de grands moteurs et des charges d’électronique de puissance. Chaque configuration génère un environnement transitoire différent.

Les surtensions de foudre constituent généralement la première préoccupation lorsque des lignes aériennes entrent dans un poste ou se terminent à proximité des traversées du transformateur. Un impact peut créer une onde progressive à front raide, réfléchie et amplifiée aux discontinuités telles que les transitions ligne-câble, les bornes ouvertes et les raccordements au transformateur. La tension à la borne du transformateur peut donc différer considérablement de la surtension initialement mesurée ou calculée sur la ligne.

Les opérations de manœuvre sont également importantes. Les disjoncteurs à vide, les batteries de condensateurs, les circuits de câbles, les réactances et les événements d’élimination de défaut peuvent générer des transitoires oscillatoires ou à front raide. Bien que les surtensions de manœuvre en moyenne tension soient souvent moins sévères que les impulsions de foudre en valeur de crête, elles peuvent être pertinentes lorsque les enroulements du transformateur sont raccordés par de courtes sections de câble, lorsque les parafoudres sont éloignés ou lorsque les manœuvres sont fréquentes. Dans les systèmes industriels alimentés par convertisseurs, l’évaluateur doit également distinguer les surtensions conventionnelles du réseau des contraintes électriques répétitives associées à l’installation d’électronique de puissance au sens large.

La chaîne de coordination de l’isolement

Une évaluation rigoureuse suit l’ensemble du trajet de la surtension au lieu de traiter le transformateur comme un composant isolé. La chaîne de base est simple : estimer la surtension susceptible d’apparaître aux bornes du transformateur, déterminer la valeur à laquelle le dispositif de protection la limitera réellement, tenir compte des effets d’installation, puis comparer la contrainte résultante à la capacité de tenue assignée du transformateur.

Dans les projets fondés sur les normes IEC, IEC 60071 fournit le cadre général de la coordination de l’isolement, tandis qu’IEC 60076 traite des exigences et essais diélectriques des transformateurs de puissance. Les parties et éditions applicables, ainsi que les règles locales du réseau, doivent être vérifiées pour le projet concerné. Ces documents ne remplacent pas le jugement d’ingénierie ; ils établissent un langage commun pour les niveaux d’isolement, les essais de tenue, les distances d’isolement, les niveaux de protection et les marges de coordination.

L’isolement externe et interne du transformateur doit être pris en compte. L’isolement externe comprend les traversées et les distances d’isolement dans l’air, qui peuvent être affectées par la pollution, l’altitude, l’humidité et la géométrie d’installation. L’isolement interne comprend les zones entre enroulement et terre, entre enroulements, les connexions, les raccordements de prises et les spires. Un transformateur peut réussir son essai spécifié d’impulsion de foudre tout en rencontrant une condition défavorable sur site si un parafoudre mal placé ou une liaison longue permet à une onde excessivement raide d’atteindre la borne.

Le niveau de protection est plus utile que la seule tension de plaque signalétique du parafoudre

Les parafoudres à oxyde métallique sont au cœur de la plupart des schémas de coordination de l’isolement à 35 kV, mais en sélectionner un uniquement selon sa tension assignée est insuffisant. La valeur pertinente est la tension résiduelle ou de protection sous le courant et la forme d’onde de surtension attendus, ainsi que la capacité de surtension temporaire et la tenue énergétique. Le parafoudre doit survivre aux conditions probables du système tout en limitant la tension à la borne du transformateur à un niveau inférieur au niveau de tenue d’isolement sélectionné, avec une marge adéquate.

La longueur des liaisons n’est pas un détail mineur d’installation. Lors d’un transitoire rapide, l’inductance des conducteurs de liaison crée une chute de tension supplémentaire. Un parafoudre installé à plusieurs mètres peut protéger le départ, mais assurer une protection moindre à la traversée du transformateur que ne le suggère son niveau de protection de catalogue. Des raccordements courts et directs ainsi qu’un chemin de terre à faible impédance sont souvent plus utiles que le choix d’un parafoudre nominalement plus performant sans amélioration de l’agencement physique.

La mise à la terre modifie également la décision. Dans les systèmes efficacement mis à la terre, le comportement des surtensions temporaires phase-terre diffère de celui des réseaux isolés, mis à la terre par résistance ou mis à la terre par résonance. La tension de service continu du parafoudre, sa tenue aux surtensions temporaires et le temps d’élimination des défauts doivent être compatibles avec la méthode de mise à la terre réelle. C’est un domaine dans lequel les hypothèses génériques relatives à 35 kV sont fréquemment dangereuses.

Là où la conception du transformateur et celle du système se rejoignent

Le niveau d’isolement demandé dans une spécification de transformateur doit pouvoir être rattaché à l’étude du réseau et au dispositif de protection. Un document d’appel d’offres qui indique simplement « transformateur de 35 kV » sans définir la tension maximale, les niveaux de tenue de l’isolement, le traitement du neutre, le type de raccordement entrant et l’emplacement du parafoudre laisse trop de place à l’interprétation. Cela est particulièrement important pour les transformateurs à usage spécial, dont le comportement de charge et les équipements raccordés peuvent modifier l’environnement pratique de surtension.

Par exemple, une installation redresseuse peut nécessiter une isolation électrique, une configuration secondaire basse tension personnalisée et un groupe vectoriel choisi pour prendre en charge le système redresseur. Ces caractéristiques doivent être examinées en même temps que la contrainte d’isolement haute tension, et non dans le cadre d’une discussion commerciale distincte. Un transformateur spécial d’isolement et redresseur de 35 kV peut être configuré pour des applications triphasées de 50 kVA à 5000 kVA, avec un fonctionnement à 50 Hz ou 60 Hz, des enroulements en cuivre et des options d’installation intérieure ou extérieure. Lorsque IEC 60076 est spécifiée, les exigences d’isolement et d’essai doivent toujours être alignées sur l’étude réelle du système, la configuration de raccordement et les parafoudres sélectionnés.

Les transformateurs redresseurs utilisés dans la métallurgie, l’électrolyse, la galvanoplastie, le transport ferroviaire, le traitement chimique, l’exploitation minière et d’autres applications d’électronique de puissance exigent également une attention aux contraintes autres que les surtensions. Le courant harmonique, la charge thermique, les risques de polarisation continue dans les équipements associés et la fréquence de commutation peuvent affecter le vieillissement des enroulements et de l’isolement. Ils ne remplacent pas la coordination des impulsions de foudre, mais influencent la durabilité du système d’isolement qui doit supporter ces impulsions pendant toute sa durée de service.

Une revue pratique de la marge de coordination

La marge entre la capacité de tenue du transformateur et le niveau de protection attendu est au cœur de l’examen. Elle ne doit pas être évaluée en comparant deux valeurs isolées de catalogue. La contrainte attendue à la borne du transformateur peut inclure la tension résiduelle du parafoudre, la tension induite par les liaisons, les effets de réflexion d’onde et l’incertitude liée aux paramètres de l’installation et du système. Le niveau de tenue sélectionné doit couvrir cette contrainte résultante dans la condition d’impulsion pertinente.

Une question technique utile est : « Quelle tension la traversée du transformateur verra-t-elle réellement lors de l’événement crédible ? » Cette question oriente l’attention vers des éléments souvent négligés : longueur du câble entre le parafoudre et le transformateur, exposition de la ligne aérienne, disposition du poste, cheminement des conducteurs de mise à la terre, configuration du neutre du transformateur et présence de parafoudres sur toutes les bornes requises. Elle évite également une erreur courante : supposer que le niveau d’essai standard d’un transformateur garantit automatiquement une protection adéquate dans chaque installation sur site.

Pour les installations aux conséquences plus importantes, des études transitoires peuvent être justifiées. La profondeur d’étude requise dépend de la complexité du réseau et du profil de risque. Un simple départ aérien radial peut nécessiter un examen ciblé de l’exposition à la foudre et du positionnement des parafoudres. Un poste comportant des transitions de câbles, plusieurs sources, des manœuvres de condensateurs, de longs départs ou des équipements convertisseurs peut justifier une modélisation plus détaillée. L’étude doit identifier clairement ses hypothèses, car son résultat n’est fiable qu’à hauteur des données de configuration des départs, de mise à la terre et des dispositifs de protection utilisées.

Questions à résoudre avant le lancement en fabrication

• Quelle est la tension maximale du système et quelle est la configuration de mise à la terre, y compris les conditions crédibles de surtension temporaire ?
• Les raccordements entrants et sortants sont-ils des lignes aériennes, des câbles, des gaines à barres ou une combinaison de ces éléments ?
• Quels niveaux de tenue à l’impulsion de foudre et à fréquence industrielle sont exigés par la spécification ou la norme applicable ?
• Où les parafoudres seront-ils installés, et quelle est la longueur approximative des liaisons vers chaque borne protégée du transformateur ?
• Le transformateur comprend-il un tertiaire, un neutre accessible, un changeur de prises ou une configuration secondaire spéciale nécessitant une considération distincte ?
• L’altitude, le niveau de pollution, les conditions d’enceinte intérieure ou les distances d’isolement extérieures sont-ils pertinents pour la sélection de l’isolement externe ?

Ces questions ne sont pas de simples formalités. Elles déterminent si le fabricant, le concepteur du système et l’équipe de mise en service travaillent sur la même base de coordination de l’isolement. Des modifications tardives de l’emplacement du parafoudre ou du cheminement des câbles peuvent invalider un calcul initial pourtant raisonnable.

Les essais confirment une conception ; ils ne remplacent pas la coordination

Les essais diélectriques en usine restent essentiels. Ils démontrent que le transformateur a été fabriqué pour supporter la contrainte d’essai spécifiée et que la structure d’isolement est exempte de certains défauts de fabrication. Toutefois, un certificat d’essai ne prouve pas que les parafoudres sont correctement sélectionnés, que leur mise à la terre est adéquate ou que la disposition du poste empêchera des contraintes terminales dommageables. Ces aspects relèvent de responsabilités au niveau du système.

Inversement, une étude de coordination de l’isolement bien préparée ne doit pas servir à assouplir le contrôle qualité en usine. La fiabilité dépend des deux aspects : une conception et une fabrication rigoureuses des structures d’isolement, ainsi qu’une application correcte sur le terrain. Jinshida Electric Power Technology Co., Ltd. aborde cette approche par l’assistance technique, des processus de fabrication maîtrisés et une gestion de la qualité pour les équipements de transport et de distribution destinés aux applications industrielles, de réseau, d’énergies nouvelles et d’infrastructure. Pour un évaluateur, les éléments probants utiles sont la clarté du programme technique approuvé, des plans, de l’étendue des essais et des responsabilités d’interface documentées.

La décision se prend aux interfaces

Le risque de surtension dans un transformateur de 35 kV est limité lorsque les niveaux de tenue d’isolement, les caractéristiques de protection des parafoudres, la géométrie d’installation et le comportement de mise à la terre sont considérés comme un système coordonné unique. L’erreur la plus coûteuse ne consiste souvent pas à choisir un transformateur inadéquat pris isolément ; elle consiste à négliger l’interface entre un transformateur adapté et une configuration de protection inadaptée.

Avant d’approuver une conception, vérifiez ensemble la norme d’isolement applicable, les niveaux d’essai du transformateur, la méthode de mise à la terre du système, les données des parafoudres, la disposition des bornes et la configuration des câbles ou lignes. Si l’une de ces données reste incertaine, la marge de coordination doit être réexaminée avant fabrication, puis à nouveau avant l’installation finale. Cette rigueur assure au transformateur de 35 kV une protection réaliste contre les surtensions qu’il rencontrera effectivement.
