Quelles sont les causes de surchauffe d’un transformateur sec ventilé ?

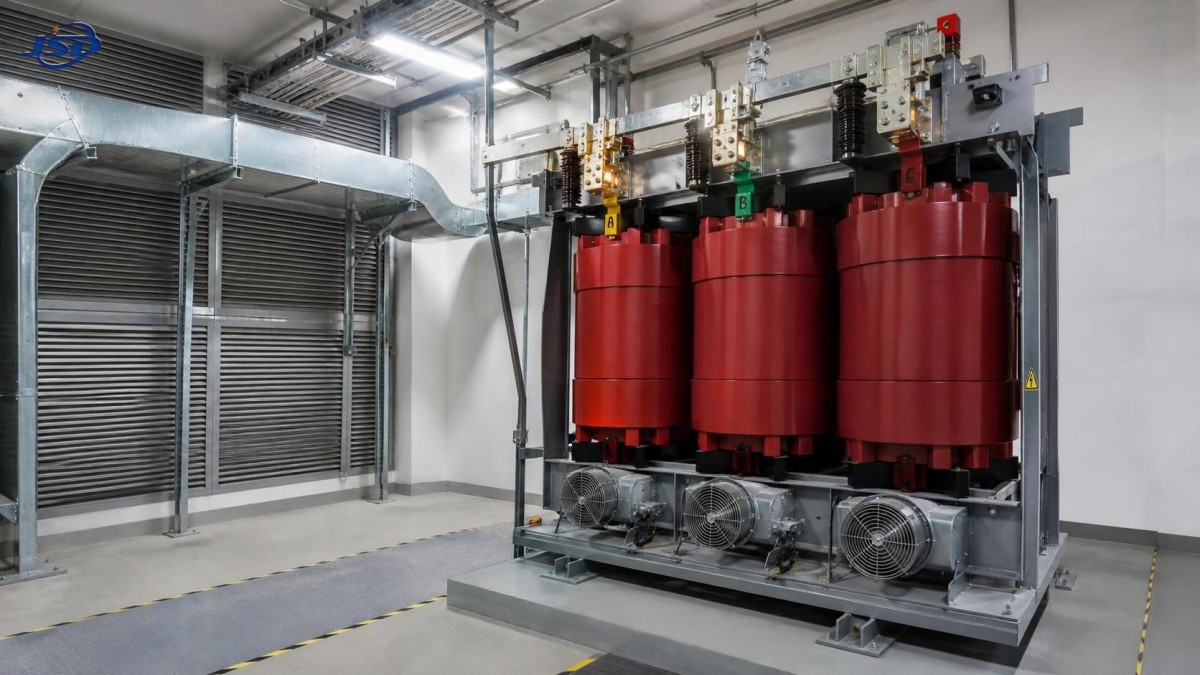

La surchauffe d’un transformateur sec ventilé ne doit pas être considérée comme une conséquence normale d’un fonctionnement intensif. Une élévation modérée de la température est attendue sous charge, mais une température élevée persistante, un changement soudain de la tendance thermique, des alarmes thermiques répétées ou une forte odeur d’isolant chaud indiquent généralement que le transformateur ou son installation ne fonctionne plus dans la marge thermique prévue.

Pour le personnel de maintenance après-vente, la question pratique est rarement « Le transformateur est-il chaud ? » Elle est plutôt : « Pourquoi cette unité fonctionne-t-elle à une température plus élevée qu’elle ne le devrait, et que faut-il corriger avant que les dommages à l’isolation ne deviennent irréversibles ? » La réponse peut concerner la charge, le flux d’air, les raccordements, le courant harmonique, les conditions ambiantes ou une inadéquation entre la conception du transformateur et le cycle de service réel. Plusieurs causes peuvent coexister ; le dépannage doit donc passer des symptômes observés à des preuves vérifiées.

Pourquoi une surchauffe exige une attention immédiate

La température est l’un des principaux facteurs déterminant la durée de vie d’un transformateur sec. Les enroulements, systèmes d’isolation, prises, bornes et éléments de raccordement subissent un vieillissement accéléré lorsque l’unité fonctionne au-delà de la condition thermique prévue. Un transformateur peut continuer à alimenter une installation tandis que des dommages internes se développent silencieusement : l’isolation peut devenir cassante, la pression de serrage des enroulements peut changer, les jonctions de bornes peuvent s’oxyder et les points chauds localisés peuvent s’intensifier.

Cela est particulièrement important dans les installations où l’arrêt est difficile : fabrication de procédés, salles informatiques, bâtiments commerciaux, infrastructures de transport, systèmes de charge de batteries et systèmes auxiliaires d’énergies renouvelables. Dans ces environnements, une alarme thermique peut être le premier avertissement visible d’un problème de fiabilité plus large. Réinitialiser l’alarme sans en identifier la cause peut transformer une tâche de maintenance maîtrisable en réparation d’enroulement, remplacement d’isolation ou remplacement imprévu du transformateur.

Ne vous fiez pas uniquement à une seule lecture de température. Comparez l’état de fonctionnement actuel avec la charge du transformateur, la température ambiante, la tendance historique, l’état des ventilateurs de refroidissement et les relevés de phases ou de transformateurs similaires. Une température qui paraît acceptable isolément peut néanmoins être anormale lorsque la charge est faible ou qu’une autre phase est beaucoup plus froide.

Commencez par le profil thermique, et non par des hypothèses

Avant d’ouvrir les panneaux ou de resserrer les raccordements, déterminez quel type d’événement de surchauffe se produit. La température est-elle élevée sur toutes les phases, sur une phase, dans un compartiment de bornes ou uniquement à un certain niveau de charge ? Augmente-t-elle progressivement pendant la journée, apparaît-elle immédiatement après le démarrage d’une ligne de production ou reste-t-elle élevée même à faible charge ? Ces distinctions permettent de réduire les causes probables.

Cette classification initiale évite une erreur de maintenance courante : considérer toute condition de température élevée comme un problème de charge. Réduire la charge peut temporairement diminuer la température, mais ne corrige pas un passage d’air obstrué, un circuit de commande de ventilateur défaillant, un mauvais raccordement ou des pertes par courants de Foucault liées aux harmoniques.

La restriction du flux d’air est l’une des causes les plus fréquentes

Un transformateur sec ventilé dépend du mouvement de l’air à travers les canaux des enroulements et autour de l’enveloppe. Contrairement à une unité immergée dans l’huile, il ne dispose d’aucun fluide pour évacuer la chaleur des parties actives. Ses performances thermiques sont donc étroitement liées aux dégagements d’installation, à l’état des entrées d’air, à la ventilation de la salle, à la propreté des filtres lorsqu’ils sont utilisés et à la circulation réelle de l’air de refroidissement à travers le transformateur.

L’accumulation de poussière est souvent sous-estimée. Les fines poussières industrielles, les peluches textiles, les particules métalliques, les débris de construction ou les résidus de procédés voisins peuvent se déposer sur les ouvertures de ventilation et les surfaces des enroulements. Cette couche réduit le refroidissement par convection et peut également créer des risques de cheminement électrique ou de contamination de l’isolation. Dans les environnements sévères, une unité correctement sélectionnée peut surchauffer simplement parce que les intervalles de nettoyage ont été définis pour des conditions de site plus propres que celles réellement présentes dans l’installation.

Vérifiez d’abord les ouvertures d’admission et d’évacuation. Assurez-vous que les chemins de câbles, les matériaux stockés, les barrières temporaires, les modifications des murs ou les équipements voisins n’ont pas restreint le flux d’air. Un transformateur placé trop près d’un mur peut recycler son propre air chaud évacué. Dans les locaux de transformateurs, confirmez que l’air chaud peut quitter la pièce au lieu de s’accumuler près du plafond et de revenir vers l’admission du transformateur.

Pour les unités refroidies par air forcé, vérifiez plus que le simple fonctionnement d’un ventilateur. Confirmez le sens de rotation du ventilateur, le volume du flux d’air, la température de démarrage du ventilateur, le fonctionnement du relais de commande, l’alimentation de phase, les dispositifs de protection et le cycle des ventilateurs à la température de fonctionnement réelle. Un ventilateur peut fonctionner mais fournir un débit d’air insuffisant en raison d’une obstruction, d’un sens de rotation incorrect, de roulements usés ou d’un réglage de commande qui déclenche le refroidissement trop tard. Lorsque la conception comprend des valeurs nominales en air naturel et en air forcé, la charge de fonctionnement doit être comparée à la valeur nominale correspondant au mode de refroidissement actuellement disponible.

La surcharge est simple en théorie, mais pas toujours sur le terrain

Un fonctionnement continu au-dessus de la capacité de la plaque signalétique est une source évidente de température excessive, mais les équipes de maintenance doivent faire preuve de prudence dans l’interprétation des relevés de courant. La puissance nominale en kVA, les tensions primaire et secondaire, la classe de refroidissement, la position des prises et le cycle de service sont tous importants. Un transformateur fonctionnant dans les limites de sa puissance apparente nominale peut néanmoins subir des pertes élevées si la forme d’onde du courant est déformée ou si la charge des phases est déséquilibrée.

Mesurez les courants de phase réels et enregistrez-les sur une période de fonctionnement représentative. Un pic bref peut ne pas avoir le même effet qu’une surcharge soutenue, tandis que des cycles de surcharge répétés peuvent empêcher le transformateur de refroidir entre les équipes de production. Les études de charge doivent tenir compte des périodes de démarrage, des cycles de charge, de la demande saisonnière et de tout mode de fonctionnement différent de la base de conception initiale.

Le déséquilibre mérite une attention particulière. Si une phase secondaire transporte un courant nettement supérieur à celui des autres, l’enroulement de cette phase et ses bornes associées peuvent développer une température de point chaud plus élevée. Le total en kVA peut sembler acceptable, mais la phase la plus chargée peut tout de même dépasser sa limite thermique. Examinez les charges monophasées, la distribution des tableaux électriques, le courant de neutre et les ajouts récents au système en aval.

Il convient également de confirmer les conditions de tension. Une surtension soutenue peut accroître le flux dans le noyau et les pertes fer. À l’inverse, une sous-tension peut amener certains équipements en aval à consommer davantage de courant pour une même demande de sortie. Les réglages de prises doivent correspondre aux conditions réelles d’alimentation et à la conception du transformateur. Ne modifiez pas les prises sans précaution lorsque l’équipement est sous tension ; suivez les instructions du fabricant et les procédures d’isolement du site.

Les harmoniques peuvent générer une chaleur que les relevés de courant ordinaires ne détectent pas

Les installations électriques modernes comportent de plus en plus de variateurs de fréquence, redresseurs, systèmes UPS, équipements de soudage, chargeurs de batteries, équipements de recharge de véhicules électriques, pilotes LED et autres charges non linéaires. Ces charges absorbent un courant non sinusoïdal. Les composantes harmoniques qui en résultent peuvent accroître les pertes par courants de Foucault dans les enroulements, les pertes parasites, le courant de neutre et l’échauffement local des conducteurs et des éléments structurels métalliques.

Une pince ampèremétrique indiquant un courant inférieur à la valeur nominale ne prouve pas à elle seule l’absence d’échauffement harmonique. La méthode de mesure, les capacités de l’appareil, la distorsion harmonique totale, le spectre harmonique et la conception du transformateur influencent tous la conclusion. Un transformateur conventionnel peut fonctionner de manière satisfaisante avec une distorsion modérée, mais chauffer excessivement lorsque la part non linéaire de la charge augmente au-delà de l’hypothèse initiale.

Lorsque la surchauffe apparaît après l’installation de variateurs, de systèmes redresseurs ou de charges de recharge importantes, effectuez des mesures de qualité de l’énergie plutôt que de deviner. Enregistrez le THD du courant, la distorsion de tension, le déséquilibre des phases, le courant de neutre, le facteur de puissance et les principaux ordres harmoniques sous une charge représentative. Comparez les résultats avec les recommandations d’application du fabricant du transformateur et les exigences de qualité de l’énergie de l’installation. La solution appropriée peut impliquer une redistribution de la charge, une atténuation des harmoniques, un transformateur de calibre approprié, des modifications du cheminement des câbles ou une sélection révisée du transformateur.

Cela est particulièrement pertinent dans les applications d’alimentation CC et de conversion industrielle. Untransformateur spécial d’isolement et de redressement peut être envisagé lorsque le service électrique exige des caractéristiques de conception orientées vers l’isolement et le redressement, mais la sélection doit être fondée sur la forme d’onde réelle, le profil de charge, l’environnement de refroidissement, les exigences de tension et la coordination des protections. Qualifier un transformateur de « spécial » ne dispense pas de vérifier ses performances thermiques dans les conditions de fonctionnement réelles du site.

Les raccordements desserrés créent des points chauds localisés

Toutes les surchauffes ne proviennent pas des enroulements. Des joints de barres omnibus desserrés, des cosses de câble mal serties, un couple de serrage insuffisant des boulons, des surfaces de contact oxydées, des rondelles endommagées et des matériaux de conducteurs incompatibles peuvent produire un échauffement par résistance élevée aux bornes. Ces défauts sont souvent localisés et peuvent évoluer rapidement, car les cycles répétés de chauffage et de refroidissement réduisent davantage la pression de contact.

La thermographie infrarouge est utile pour identifier des températures anormales aux bornes, notamment lors de la comparaison de phases équivalentes sous une charge similaire. Toutefois, une image infrarouge est un indicateur et non une preuve définitive. L’émissivité de surface, l’angle d’observation, l’accès à l’enveloppe, la stabilité de la charge et la chaleur réfléchie peuvent affecter l’image. Examinez les anomalies suspectes au moyen d’une inspection hors tension, d’une vérification du couple selon les valeurs spécifiées par le fabricant et d’un contrôle des cosses, des barres omnibus, de la décoloration de l’isolation et des signes d’arc électrique.

Ne resserrez pas simplement tous les raccordements à une valeur standard supposée. Un serrage excessif peut endommager les filetages, déformer les cosses ou compromettre les éléments de contact. Utilisez le tableau de couples approuvé pour l’ensemble de bornes concerné et documentez l’état avant et après intervention. Si une décoloration ou un recuit est visible, le remplacement des éléments affectés peut être plus approprié que leur simple resserrage.

La température ambiante et la conception de la salle peuvent supprimer la marge prévue

Les caractéristiques nominales des transformateurs reposent sur des hypothèses définies de température ambiante et de refroidissement. Une unité installée dans un local électrique chaud, une enceinte sur toit, un skid conteneurisé ou un sous-sol confiné peut être soumise à des conditions sensiblement différentes de ces hypothèses. Une température extérieure élevée, le gain solaire, des ventilateurs d’extraction de salle défaillants et la chaleur évacuée par des appareillages de commutation ou convertisseurs adjacents peuvent tous augmenter la température de l’air d’admission du transformateur.

La question essentielle ne concerne pas uniquement la température moyenne de la salle. Mesurez la température de l’air près de l’admission d’air du transformateur et, lorsque cela est réalisable, près du chemin d’évacuation de l’air chaud. La stratification est fréquente : un capteur de salle installé à un emplacement pratique peut indiquer une valeur acceptable tandis que le transformateur aspire un air nettement plus chaud provenant d’une zone piégée près du plafond ou derrière une enceinte.

Vérifiez les dégagements par rapport aux exigences d’installation du fabricant du transformateur. Lorsque plusieurs transformateurs sont installés, assurez-vous que l’évacuation de l’un n’alimente pas directement l’admission d’un autre. Pour les installations en enceinte, évaluez si les persiennes de ventilation, les conduits, les ventilateurs d’extraction et les dispositifs d’air de compensation restent suffisants après des modifications ultérieures du site.

Les alarmes des capteurs doivent être vérifiées, mais jamais écartées

Les capteurs de température, relais de surveillance, circuits de commande des ventilateurs et modules de communication peuvent tomber en panne ou dériver. Une indication élevée erronée est possible. Toutefois, supposer qu’une alarme est fausse avant d’avoir vérifié l’état du transformateur est risqué. Comparez d’abord les données des capteurs avec des éléments indépendants : relevés infrarouges sur les surfaces accessibles, niveau de charge, fonctionnement des ventilateurs, température ambiante et écarts de température entre les phases.

Lorsque les capteurs sont intégrés aux enroulements, leurs relevés peuvent ne pas correspondre directement à une température de surface externe. La question importante est de savoir si la tendance du capteur est crédible et si ses seuils d’alarme sont configurés conformément au système d’isolation du transformateur et aux recommandations du fabricant. Vérifiez le câblage des capteurs, les réglages des relais, les seuils d’alarme par rapport aux seuils de déclenchement, ainsi que toute modification récente du système de commande ayant pu changer l’échelle ou l’interprétation du signal.

Un système de surveillance doit soutenir les décisions de maintenance, et non remplacer l’inspection. Les données de tendance sont particulièrement précieuses lorsqu’elles montrent une hausse lente de la température à la même charge durant plusieurs semaines ou mois. Ce profil indique souvent une dégradation du flux d’air, une augmentation de la résistance des raccordements ou une croissance progressive de la charge non linéaire.

Une séquence d’inspection pratique pour les équipes de service

Lorsqu’un transformateur signale une température anormale, commencez par la sécurité et la préservation des preuves. Enregistrez la charge de fonctionnement, la tension, les conditions ambiantes, l’historique des alarmes et l’état des ventilateurs avant de modifier les conditions de fonctionnement. Si la protection s’est déclenchée, conservez les indications des relais et les enregistrements d’événements. Une réinitialisation sans enregistrements peut supprimer les indices les plus utiles.

• Confirmez l’identification du transformateur, la valeur nominale de la plaque signalétique, le mode de refroidissement, la position des prises et la configuration de fonctionnement actuelle.
• Mesurez et suivez le courant de phase, la tension, l’équilibre de charge, le courant de neutre le cas échéant, ainsi que la qualité de l’énergie dans les sites comportant des charges non linéaires.
• Inspectez les ouvertures de ventilation, les surfaces des enroulements, l’état de l’enveloppe, l’extraction de la salle, les dégagements et les signes de recirculation d’air chaud.
• Utilisez la thermographie sous charge stable pour comparer les phases, les bornes, les câbles, les barres omnibus et les composants adjacents.
• Une fois l’unité isolée en toute sécurité, inspectez et vérifiez le couple des raccordements conformément aux spécifications approuvées.
• Vérifiez le fonctionnement des ventilateurs, les capteurs de température, les réglages de commande des ventilateurs, les alarmes, les déclenchements et les circuits d’alimentation auxiliaire associés.
• Examinez les changements depuis la dernière période de fonctionnement normal, y compris les nouvelles charges, les cycles de production modifiés, les modifications de la salle ou les travaux de maintenance.

Si la cause reste incertaine après ces vérifications, transmettez un dossier structuré plutôt qu’un rapport général indiquant que le transformateur est « chaud ». Fournissez les données de la plaque signalétique, les journaux de température, le profil de charge, les relevés ambiants, les images thermiques, les mesures harmoniques si disponibles, des photographies des dégagements d’installation et les détails de toute modification récente du système. Ces éléments permettent au fabricant ou à l’équipe d’ingénierie de déterminer si le problème est lié au fonctionnement, à l’installation ou à l’intérieur du transformateur.

Ce qui ne doit pas être considéré comme une solution complète

Augmenter le seuil d’alarme, forcer les ventilateurs à fonctionner en continu ou réduire la charge sans investigation peut faire gagner du temps, mais aucune de ces mesures ne constitue automatiquement une action corrective. Le fonctionnement continu des ventilateurs peut masquer un problème de ventilation en développement. Un seuil plus élevé peut exposer l’isolation à un vieillissement plus sévère. Une réduction de charge peut être nécessaire pour maîtriser immédiatement le risque, mais la cause première doit tout de même être établie avant la reprise du service normal.

De même, remplacer un transformateur par une unité plus grande peut ne pas résoudre un problème d’harmoniques, de raccordements ou de ventilation de salle. Les décisions de sélection doivent reposer sur le service électrique et thermique réel, y compris la part de charges non linéaires, la croissance attendue, les conditions ambiantes, la méthode de refroidissement, le type d’enveloppe et l’accessibilité pour la maintenance. Un transformateur correctement dimensionné dans une salle mal ventilée peut toujours surchauffer ; un transformateur bien ventilé peut tout de même tomber en panne prématurément si ses bornes ou les contraintes liées à la forme d’onde sont négligées.

La conclusion de maintenance la plus utile n’est pas simplement qu’un transformateur sec ventilé a surchauffé. Il s’agit d’une déclaration documentée précisant où la chaleur a été générée, pourquoi la marge normale de refroidissement ou de conception électrique a été dépassée, quelles mesures immédiates ont été appliquées et quelle modification permanente empêchera la récurrence. Ce niveau de diagnostic transforme une alarme de température en décision de fiabilité plutôt qu’en un simple élément réinitialisé dans le journal de maintenance.
