Comment évaluer les qualifications d’un fabricant de transformateurs haute tension

Un devis de transformateur peut sembler complet sur le papier : tensions nominales, pertes, délai de livraison, prix et liste de normes. Pourtant, pour les équipes achats, la véritable question est plus exigeante : ce fournisseur peut-il fabriquer, tester, livrer et assurer de manière constante le support d’équipements qui resteront fiables après des années de contraintes électriques, thermiques et environnementales ?

C’est pourquoi l’évaluation d’unfabricant de transformateurs haute tension ne doit jamais être considérée comme une simple comparaison de prix. Un transformateur est un actif à longue durée de vie placé à un point critique du réseau électrique. Si son système d’isolation, son dispositif de protection, la rigueur de ses essais ou sa documentation présentent des faiblesses, les conséquences peuvent inclure une mise en service retardée, des investigations coûteuses en cas d’interruption, des risques pour la sécurité et des discussions complexes sur la garantie.

Pour les acheteurs des secteurs des services publics, de l’industrie, des énergies renouvelables et des infrastructures, la qualification d’un fabricant doit être abordée comme une analyse structurée des risques. L’objectif n’est pas simplement de trouver un fournisseur disposant de certificats ; il s’agit de confirmer que son ingénierie, ses contrôles en usine, ses capacités d’essai et sa réactivité en matière de service correspondent aux exigences réelles du projet.

Commencez par les conditions de service du projet, et non par la brochure du fournisseur

Avant d’évaluer un fabricant, définissez ce que le transformateur doit supporter en service. La « haute tension » ne constitue pas une exigence technique complète. Les équipes achats, ingénierie et projet doivent s’aligner sur les conditions d’application qui influencent la conception et le niveau de qualification requis.

• Tension du système, fréquence, niveau d’isolation et niveaux requis de tenue BIL ou LI/AC
• Puissance nominale, méthode de refroidissement, tolérance d’impédance, groupe vectoriel et exigences relatives au changeur de prises
• Environnement d’installation, y compris l’altitude, la température ambiante, l’humidité, le niveau de pollution, les conditions sismiques et l’exposition à la corrosion
• Profil de charge, attentes en matière de surcharge, contenu harmonique, régime de démarrage des moteurs ou fluctuations de la production renouvelable
• Normes nationales, des services publics, du réseau ou du propriétaire applicables, en complément des exigences IEC ou IEEE
• Exigences relatives à la surveillance, à la protection incendie, aux limitations de transport et à l’assistance à la mise en service sur site

Cette étape évite une erreur fréquente : sélectionner un fabricant sur la base d’une référence réussie pour des conditions de service différentes. Un fournisseur expérimenté dans les transformateurs de distribution standard n’est pas automatiquement qualifié pour des unités industrielles à haute impédance, des transformateurs élévateurs pour services publics ou des installations exposées à des conditions côtières sévères. Une capacité similaire ne signifie pas toujours une responsabilité de conception similaire.

Les certificats sont importants, mais le système de management qui les sous-tend l’est davantage

Un fabricant crédible de transformateurs haute tension doit être en mesure de fournir une documentation actuelle et vérifiable relative à son système de management de la qualité, et d’expliquer comment ces contrôles sont appliqués en atelier. ISO 9001 est fréquemment demandée, car elle établit un cadre pour la maîtrise documentaire, la traçabilité, le traitement des non-conformités, la gestion des fournisseurs et les actions correctives. Selon le projet et le marché de destination, les certifications de management environnemental et de santé et sécurité au travail peuvent également être pertinentes.

Toutefois, les certificats ne constituent que le point d’entrée. Lors de la qualification, posez des questions pratiques : comment les révisions d’ingénierie sont-elles diffusées ? Qui approuve les écarts par rapport aux plans approuvés ? Comment les matériaux non conformes sont-ils mis en quarantaine ? Comment les défauts récurrents sont-ils examinés ? Le statut d’étalonnage est-il maîtrisé pour chaque instrument d’essai critique ?

Un signe utile de maturité est la capacité du fabricant à présenter un plan qualité clair pour le transformateur proposé plutôt que de fournir uniquement des documents de politique générale. Ce plan doit identifier les étapes d’inspection, les points d’arrêt, les enregistrements à émettre et les responsabilités du fabricant, de l’inspecteur et de l’acheteur.

Les normes doivent être nommées, définies dans leur périmètre et comprises contractuellement

IEC 60076 est largement utilisée pour les exigences de conception, d’essai et de performance des transformateurs de puissance, tandis que les normes IEEE peuvent s’appliquer aux projets suivant les pratiques nord-américaines. Les codes de réseau locaux, les spécifications des services publics et les réglementations peuvent introduire des obligations supplémentaires. Les acheteurs doivent demander une matrice de conformité qui associe chaque exigence du projet à la conception, à l’essai, au document ou à l’exception approuvée proposés.

Soyez prudent face à une déclaration générale telle que « conçu conformément à IEC ». Elle ne permet pas de savoir si tous les niveaux d’essai demandés, les limites d’échauffement, les limites acoustiques, les accessoires, les exigences de tenue au court-circuit ou les dispositions documentaires ont été pris en compte. Une matrice de conformité rigoureuse révèle les écarts dès le début, lorsqu’ils peuvent encore être résolus sans affecter la production ni la livraison.

Examinez les capacités de fabrication là où la fiabilité du transformateur est réellement créée

La fiabilité d’un transformateur repose sur de nombreux détails maîtrisés : traitement de l’acier du noyau, géométrie des enroulements, préparation des conducteurs, mise en place de l’isolation, pression de serrage, séchage, traitement de l’huile, étanchéité de la cuve et assemblage final. Une visite d’usine ou un audit à distance bien documenté doit aller au-delà de la propreté du bâtiment et se concentrer sur la maîtrise des procédés.

Demandez à voir comment les matériaux entrants sont inspectés et tracés. L’acier du noyau, les conducteurs en cuivre ou en aluminium, le papier isolant, le carton pressé, les traversées, les changeurs de prises, l’huile de transformateur, les joints et les dispositifs de protection influencent tous la performance finale. Les composants critiques doivent provenir de fournisseurs maîtrisés, être inspectés selon des spécifications définies et être liés au dossier de fabrication du transformateur.

Le processus d’enroulement et d’isolation mérite une attention particulière. Le fabricant doit démontrer sa maîtrise des dimensions des conducteurs, du nombre de spires, de l’épaisseur d’isolation, des supports axiaux et radiaux, du cheminement des connexions et du serrage. Pour les transformateurs immergés dans l’huile, le séchage en phase vapeur ou un autre processus de séchage validé peut être essentiel pour réduire l’humidité dans les parties actives. Il est raisonnable de demander comment le contrôle de l’humidité est vérifié, combien de temps les composants restent exposés avant le remplissage d’huile et comment le remplissage sous vide est géré.

La fabrication de la cuve constitue un autre domaine où les apparences peuvent être trompeuses. Examinez les procédures de soudage, les pratiques d’essai d’étanchéité, la préparation de surface, les contrôles de revêtement et la capacité à supporter la pression ou le vide, le cas échéant. Une partie active bien conçue peut néanmoins avoir une durée de service réduite si l’infiltration d’humidité, les fuites d’huile ou une protection anticorrosion insuffisante se développent sur le terrain.

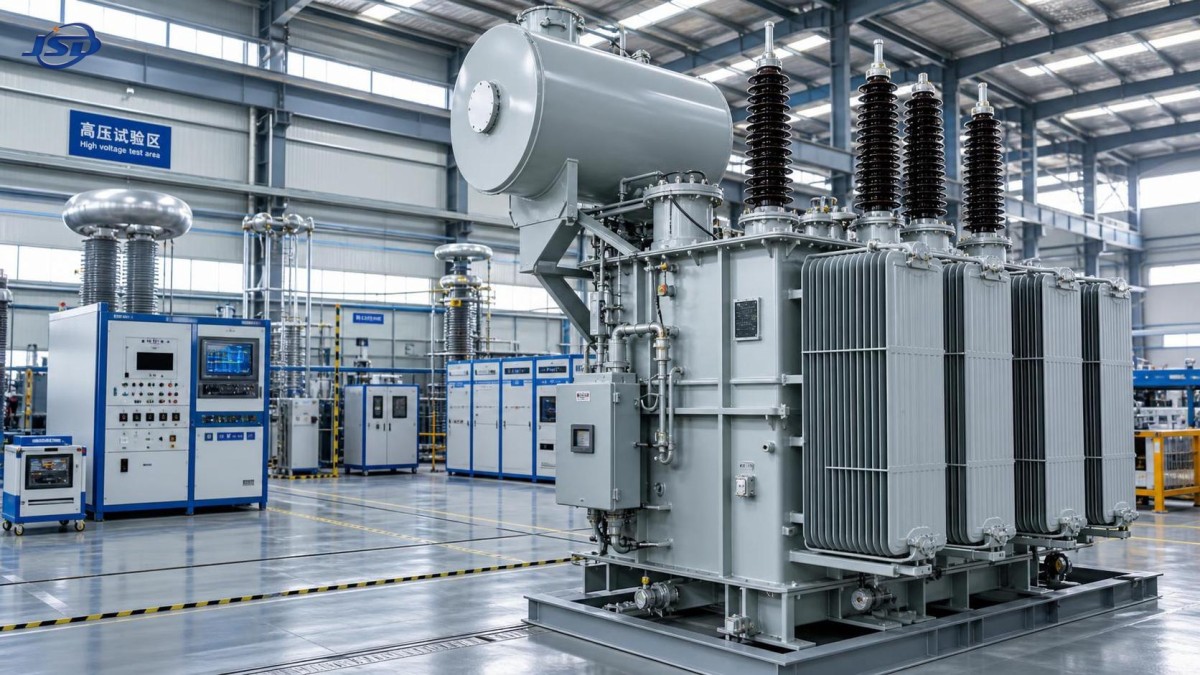

Les essais de réception en usine sont le moment où les affirmations deviennent des preuves

Les essais doivent être considérés comme une étape clé des achats, et non comme un simple document émis après expédition. Le programme d’essais exact dépend du type et de la puissance du transformateur, de la norme applicable et de la spécification contractuelle, mais les acheteurs doivent comprendre la différence entre les essais de routine, de type, spéciaux et sur site.

Les essais de routine confirment généralement que chaque unité fabriquée satisfait aux exigences électriques et fonctionnelles spécifiées. Selon la conception, ils peuvent inclure la résistance des enroulements, la vérification du rapport de tension et du groupe vectoriel, la mesure de l’impédance et des pertes en charge, la mesure des pertes et du courant à vide, la résistance d’isolement, l’essai de tension appliquée, l’essai de tension induite et les vérifications des circuits auxiliaires et accessoires.

Des essais spéciaux ou supplémentaires peuvent être requis pour certains risques ou certaines spécifications du propriétaire. Ils peuvent notamment inclure des essais aux chocs de foudre, la mesure des décharges partielles, des essais d’échauffement, des essais de niveau sonore, des preuves de tenue au court-circuit et des essais relatifs aux fonctions du changeur de prises ou de commande. Chaque essai n’est pas approprié pour tous les transformateurs, mais chaque exclusion doit être comprise plutôt que supposée.

Demandez au fabricant de fournir des détails sur les capacités de la baie d’essai, les enregistrements d’étalonnage, les procédures d’essai et des exemples de rapports dont les informations sensibles des clients ont été supprimées. Si un inspecteur tiers doit assister au FAT, convenez des délais de préavis, des points de présence, des critères d’acceptation et du traitement des essais échoués ou répétés avant l’émission du bon de commande.

Questions que les équipes achats doivent poser lors de la planification du FAT

• Quels essais sont de routine selon la norme applicable et lesquels constituent des exigences contractuelles supplémentaires ?
• Tous les essais seront-ils réalisés en interne ou certains seront-ils sous-traités ?
• Que se passe-t-il si un résultat est hors tolérance ou si un essai doit être répété ?
• L’acheteur peut-il examiner les données brutes d’essai ainsi que le rapport final signé ?
• Les instruments d’essai sont-ils étalonnés par des laboratoires reconnus dans les intervalles de validité ?
• Comment le transformateur sera-t-il protégé, préservé et documenté après la réussite des essais ?

Évaluez la solidité de l’ingénierie, surtout lorsque l’application n’est pas standard

De nombreux projets nécessitent davantage qu’une configuration de catalogue. Les transformateurs de raccordement au réseau peuvent nécessiter des niveaux d’isolation et des plages de prises soigneusement coordonnés. Les installations industrielles peuvent exiger une résistance aux harmoniques, aux changements fréquents de charge ou aux courants de démarrage élevés. Les projets solaires, éoliens, de stockage par batteries et d’infrastructures de données peuvent impliquer des implantations compactes, des conditions ambiantes difficiles et des calendriers de mise en service stricts.

Un fabricant compétent doit disposer d’ingénieurs capables d’expliquer les choix de conception en termes compréhensibles et spécifiques au projet. Ils doivent pouvoir fournir des plans d’ensemble, des données de plaque signalétique, des calculs de pertes, des valeurs d’impédance, des dispositions de protection et de surveillance, des configurations de bornes, des charges de fondation, des dimensions de transport et des listes d’accessoires sans s’appuyer sur des assurances vagues.

Pour les applications où la transformation, la commutation, la protection et la distribution basse tension doivent fonctionner ensemble dans un espace limité, un ensemble intégré peut réduire les risques d’interface. Par exemple, unposte compact de type européen correctement spécifié peut regrouper ces fonctions dans une enceinte coordonnée. Même dans ce cas, les acheteurs doivent évaluer la capacité du fabricant de transformateurs à gérer les dégagements internes, les caractéristiques des compartiments, les interfaces de câbles, la mise à la terre, la coordination des protections et la maintenabilité — et pas seulement les dimensions de l’enceinte.

Les références ne sont utiles que lorsqu’elles sont comparables

Les références de projets sont précieuses, mais une longue liste de références ne prouve pas à elle seule l’adéquation. Demandez une expérience similaire à votre propre projet en matière de classe de tension, de plage de puissance, de type de refroidissement, d’environnement, de secteur d’utilisation finale et de norme applicable. Un fabricant doit être capable de décrire l’étendue de la fourniture, la période approximative de mise en service et le type de conditions de service concernées, tout en respectant la confidentialité des clients.

Prêtez attention à la continuité. L’entreprise a-t-elle fabriqué récemment des équipements similaires ? Conserve-t-elle le personnel d’ingénierie et de production responsable de cette gamme de produits ? Peut-elle fournir des preuves d’assistance opérationnelle à long terme, de coordination des pièces de rechange ou de dépannage sur site ? Ces questions sont particulièrement importantes pour les projets où une unité de remplacement ne peut pas être obtenue rapidement.

Évaluez la maîtrise des livraisons avec autant de soin que la conception électrique

Les projets de transformateurs perdent souvent du temps aux interfaces : approbation des plans, délais d’approvisionnement des composants, planification du FAT, emballage export, autorisations de transport, stockage sur site et préparation à la mise en service. Un fournisseur fiable doit proposer un calendrier de production réaliste avec des jalons clairs plutôt qu’une date de livraison unique et optimiste.

Examinez le plan d’approvisionnement du fabricant pour les composants à long délai tels que les changeurs de prises, les traversées, les radiateurs, les armoires de commande et les dispositifs de protection. Confirmez qui est responsable de la conception du transport, de la surveillance des chocs si nécessaire, des dispositions d’expédition de l’huile, de la préservation pendant le stockage et des instructions de levage. Pour les grandes unités, les limitations de transport peuvent influencer dès le départ les dimensions de la cuve, le retrait des accessoires, la gestion de l’huile et la planification de l’assemblage sur site.

La documentation doit arriver selon une séquence qui soutient le projet, et non après l’arrivée de l’équipement sur site. Les livrables typiques peuvent inclure les plans approuvés, les fiches techniques, les plans qualité, les enregistrements d’inspection, les rapports FAT, les listes de colisage, les manuels, les schémas de câblage, les pièces de rechange recommandées et les instructions de mise en service. Clarifiez la langue, le format, le processus de révision et les dates de soumission requis.

La capacité de service après-vente fait partie de la qualification du fabricant

Un transformateur peut fonctionner pendant des décennies, tandis que l’équipe de projet initiale change plusieurs fois. Le modèle d’assistance du fournisseur mérite donc une place dans la grille d’évaluation. Demandez si une assistance technique est disponible pour l’installation, le remplissage d’huile, les essais, la mise sous tension, l’investigation des défauts et l’identification des pièces de rechange. Comprenez les canaux de réponse et les procédures d’escalade, notamment pour les sites isolés ou les installations critiques.

Les conditions de garantie doivent être précises. Elles doivent définir la période de garantie, ce qui constitue un défaut, les conditions d’exploitation requises, les étapes de notification, les responsabilités de réparation et le traitement des réclamations liées au transport ou à l’installation. Une déclaration de garantie générale sans procédures pratiques peut être difficile à utiliser lorsque le temps est limité et que l’installation attend sa mise sous tension.

Une grille d’évaluation des achats maintient l’équilibre des décisions

Le prix d’achat le plus bas peut être attrayant, en particulier lorsque les budgets d’investissement sont sous pression. Toutefois, un modèle d’évaluation qui n’accorde du poids qu’aux conditions commerciales peut masquer des risques sérieux sur l’ensemble du cycle de vie. Une grille plus équilibrée peut inclure la conformité technique, les preuves du système qualité, les capacités des processus d’usine, les installations d’essai, les références comparables, la planification des livraisons, la qualité de la documentation, l’assistance de service et le coût total évalué.

Il est également judicieux de distinguer les exigences « obligatoires » des préférences notées. Un fabricant qui ne peut satisfaire à un niveau d’isolation critique, à un essai requis, à une norme approuvée ou à une contrainte de livraison ne doit pas rester compétitif simplement parce que son score commercial est élevé. Cela protège le processus d’achat contre des compromis évitables ultérieurement.

Choisir un fabricant capable d’assumer la responsabilité de l’équipement

Le fournisseur le mieux qualifié est rarement celui qui présente la présentation la plus soignée. C’est celui qui répond clairement aux questions techniques, identifie les hypothèses dès le début, ouvre ses processus à l’examen et fournit des preuves vérifiables. Cette combinaison donne aux acheteurs confiance non seulement dans le transformateur lui-même, mais aussi dans la relation de travail qui suivra.

Jinshida Electric Power Technology Co., Ltd. aborde les projets de transport et de distribution d’énergie dans cette perspective à long terme : en combinant assistance d’ingénierie, processus de fabrication maîtrisés et gestion rigoureuse de la qualité pour des applications électriques fiables. Pour les acheteurs qui évaluent un fabricant de transformateurs haute tension, l’étape suivante la plus productive consiste à émettre une spécification technique claire, à demander une réponse de conformité documentée et à utiliser le processus de qualification afin de confirmer que chaque exigence critique peut être satisfaite en pratique.
